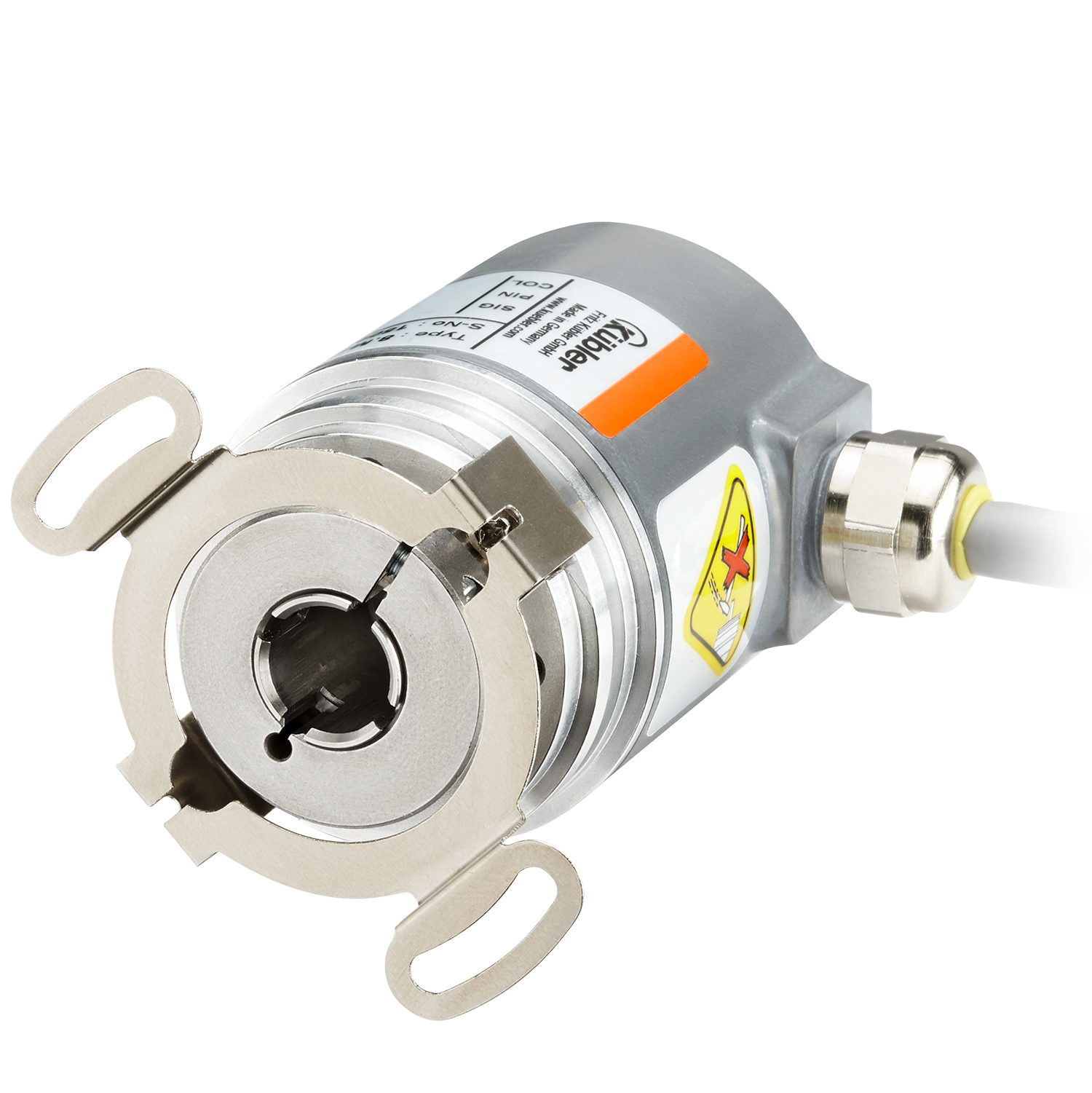

Sendix M3683

Encoders Absolute multiturn

Sendix M3683

  • Resilient
  • Wear-free
  • Magnetic – robust
  • Dimension Ø 36 mm
  • 14 Bit Singleturn
  • 24 Bit Multiturn
  • Max 10 mm Hollow shaft, Blind
 ATEX 2/22
 c UL us (listing)
RoHS
E1
SSI, binary

Energy Harvesting Technology: Electronic multiturn encoders.

Die absoluten Drehgeber Multiturn Sendix M3663 / M3683 mit SSI-Schnittstelle und magnetischer Sensorik basieren auf der Energy Harvesting Technology und sind ohne Getriebe und ohne Batterie ausgestattet. Dadurch sind sie besonders robust, langlebig und kosteneffizient. Mit der hohen Schutzart IP67 leisten die Drehgeber einen zuverlässigen Einsatz in rauesten Umgebungen. Die kompakte Bauform von nur 36 mm ermöglicht eine einfache Montage in engen Einbauräumen.

Mechanical
Dimension Ø 36 mm
Shaft type Max 10 mm Hollow shaft, Blind
Flange type Ø 36.00 mm
Ø 46.00 mm
Working temperature -40 °C ... +85 °C
Protection level IP65
IP67
Connections Axial cable
Radial cable
M12 connector axial
M12 connector radial
Max. speed 6.000 min-1
Weight 200 g
Electrical
Scanning magnetic
Resolution max. 14 Bit Singleturn
24 Bit Multiturn
Supply voltage 10...30 V DC
Interfaces SSI, binary
Höchste Robustheit
  • Robuster Lageraufbau im Safety-Lockplus™ Design für besonders hohe Widerstandsfähigkeit.
  • Extra große Lager.
  • Mechanisch geschützte Wellendichtung.
  • Schutzart IP66, IP67 und IP69k in einem Gerät.
  • Weiter Temperaturbereich von -40°C bis +85°C.
  • Durch Energy Harvesting Technology ohne Getriebe und ohne Batterie.
Applikationsorientiert
  • Absolute Genauigkeit ±1°.
  • Wiederholgenauigkeit ±0,2°.
  • Kurze Regelzyklen, Taktfrequenz bei SSI bis 2 MHz.
  • Auflösung max. 38 bit (14 bit ST + 24 bit MT).
Data sheet

Sendix M3663 / M3683

PDF ∼ 650,4 KB | 09.2018
DE
EN
FR
Installation manual

ATEX 2/22

Multilingual: German, English
PDF ∼ 1,2 MB | 11.2018

Safety Advice for Encoders

Multilingual: English, French
PDF ∼ 839,3 KB | 11.2017

General Installation Manual Encoders

Multilingual: German, English, French, Spanish
PDF ∼ 459,7 KB | 07.2019

Safety characteristics

Sendix M3683 MTTFd

Multilingual: German, English
PDF ∼ 185,7 KB | 06.2019

CAD / STEP

M368x

ZIP ∼ 7,7 MB | 08.2017

Declaration of conformity

M36x1 / M36x3 / M36x8 / M36x1R / M36x3R / M36x8R / M58x1 / M58x3 / M58x8

Multilingual: German, English, French
PDF ∼ 358,0 KB | 04.2019

Certificates

ATEX 2/22

Multilingual: German, English
PDF ∼ 862,4 KB | 11.2018

Encoder UL Canada Certificate

PDF ∼ 72,4 KB | 01.2019
EN

Encoder UL USA Certificate

PDF ∼ 71,7 KB | 01.2019
EN

Accessories

CAD / STEP
8.0010.4047.00FS Accessories torque stop, flexible (FS) / CAD
Installation manual
8.0010.4047.00FS Accessories torque stop, flexible (FS)
DE EN

Stator coupling

Stator coupling

Für Applikationen mit Axial- und Radialspiel bei hoher Dynamik.
Statorkupplung (Edelstahl), 4 Schrauben zur Befestigung am Drehgeber.
8.0010.1602.0000
8.0010.4048.00FS
CAD / STEP
8.0010.4048.00FS Accessories stator coupling (FS) / CAD
Installation manual
8.0010.4048.00FS Accessories stator coupling (FS)
DE EN

Cylindrical pin, long with fastening thread

Cylindrical pin, long with fastening thread

Passend zu Federelement kurz (8.0010.4H00.0000) und Federelement lang (8.0010.4I00.0000).
8.0010.4700.0000
Data sheet
Accessories hollow shaft encoder
DE EN FR

Stator coupling, double-winged

Stator coupling, double-winged

Zur frontseitigen Befestigung am Drehgeberflansch. Für Applikationen mit Axialspiel und Radialspiel bei hoher Dynamik.
Statorkupplung (Edelstahl), 2 Schrauben zur Befestigung am Drehgeber.
8.0010.4C00.0000
Data sheet
Accessories hollow shaft encoder
DE EN FR
CAD / STEP
8.0010.4C00.0000

Spring element, short

Spring element, short

Für Applikationen mit begrenztem Axialspiel bei niedriger Dynamik und begrenztem Einbauraum:
Federelement (Kunststoff), 1 Schraube zur Befestigung am Drehgeber.
8.0010.4H00.0000
Data sheet
Accessories hollow shaft encoder
DE EN FR
CAD / STEP
8.0010.4H00.0000 Accessories spring element, short

Spring element, long

Spring element, long

Für Applikationen mit hohem Axialspiel, bei niedriger Dynamik:
Federelement (Kunststoff), 1 Schraube zur Befestigung am Drehgeber.
8.0010.4I00.0000
Data sheet
Accessories hollow shaft encoder
DE EN FR
CAD / STEP
8.0010.4I00.0000

Cables and Connectors

M12 Connector plug with cable

M12 Connector plug with cable

Preassembled cable set

Female connector 8 pin
05.00.6041.8211.XXXM

Data sheet
M12-Kabelsatz-PVC_Buchse-8-pol-A+offen_05.00.6041.8211.002M
DE EN FR

M12 Connector plug with cable

M12 Connector plug with cable

Preassembled cable set

Female connector 8 pin
05.00.6041.8311.XXXM

Data sheet
M12-Kabelsatz-PVC_Buchse-8-pol-A-gew+offen_05.00.6041.8311.002M
DE EN FR

M12 Connector plug with cable

M12 Connector plug with cable

Preassembled cable set

Female connector 8 pin
05.00.6051.8211.XXXM

Data sheet
M12-Kabelsatz-PUR_Buchse-8-pol-A+offen_05.00.6051.8211.002M
DE EN FR

M12 Connector plug with cable

M12 Connector plug with cable

Preassembled cable set

SSI, binary
Female connector 8 pin
05.00.60E1.8211.XXXM

Data sheet
M12-Kabelsatz-PUR_Buchse-8-pol-A+offen_05.00.60E1.8211.002M
DE EN FR

M12 Connector plug

M12 Connector plug

Field-wireable connector

Female connector 8 pin
05.CMB 8181-0

Data sheet
M12_Buchse_8-polig-A_05.CMB_8181-0
DE EN FR

M12 Connector plug für den Ex-Bereich

M12 Connector plug für den Ex-Bereich

Field-wireable connector

Female connector 8 pin
8.0000.5136.0000.Ex

Data sheet
M12_Buchse-EX_8-polig-A_8.0000.5136.0000.Ex
DE EN FR

Cable 6x2x0,14 mm<sup>2</sup>  für den Ex-Bereich

Cable 6x2x0,14 mm2 für den Ex-Bereich

Unassembled

PUR Ø 7,80 mm ± 0,20 mm
6x2x0,14 mm2
8.0000.6Q00.0000
Certificates
8.0000.6Q00.XXXX ATEX / Report
DE EN
Data sheet
Kabel_12-adrig_PUR_8.0000.6Q00.xxxx
DE EN FR
