SR060U
SR060U

Schleifring

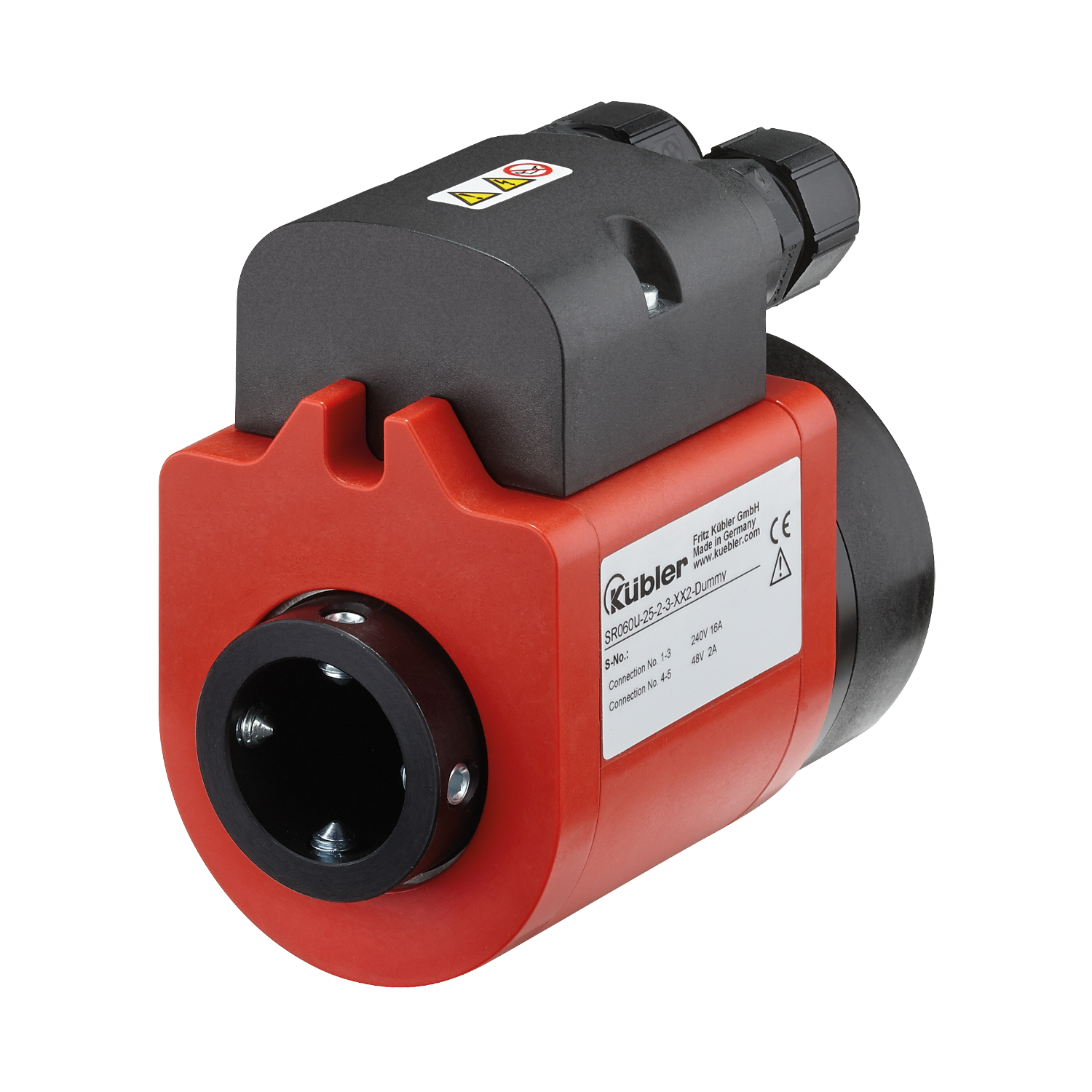

SR060U

  • Beheizung und Überwachung von Siegelwalzen
  • Kompakte Lösung
  • Lange Lebensdauer

Der Flow-Pack Spezialist: kompakter Schleifring in UL Ausführung.

Im Allgemeinen verwendet man Schleifringe, um elektrische Ströme, Signale oder Daten von einer stationären auf eine drehende Plattform zu übertragen.
Der SR060U ist ein kompakter und wirtschaftlicher Schleifring für bis zu 3 Last- und 2 Signalübertragungen. Neue innovative Kontaktmaterialien gewährleisten eine lange Lebensdauer und einen äußerst wartungsarmen Betrieb.
Die runde Bauform mit glatten Oberflächen und hoher Schutzart ermöglicht eine einfache Reinigung.

Mechanisch
Baugröße 60 mm
Montageart 20 mm Hohlwelle, durchgehend
22 mm Hohlwelle, durchgehend
24 mm Hohlwelle, durchgehend
25 mm Hohlwelle, durchgehend
Arbeitstemperatur 0 °C ... +75 °C
Schutzart IP64
Drehzahl 500 min-1
Lebensdauer 500 Millionen Umdrehungen
Wartungszyklen 100 Millionen Umdrehungen
Elektrisch
Anzahl Signalkanäle max. 2
Anzahl Lastkanäle max. 3
Laststromübertragung 16 A, 240 V AC
Kompakt
  • Baugröße 60 x 98 mm.
  • Schon ab 60 mm Achsabstand der Siegelwalzen als Paar einsetzbar.
  • Verschiedene Bestückungsvarianten der Übertragungswege max. 3 x Last und 2 x Signalübertragung.
  • Leicht zugängliche Anschlüsse.
  • Bis zu 16 A Laststrom.
Wartungsarm
  • Wartungszyklen nur alle 100 Mio. Umdrehungen.
  • Kein Kontaktöl erforderlich.
  • Einfache Reinigung – hohe Schutzart IP64.
