Temperatursteuergeräte elektronisch

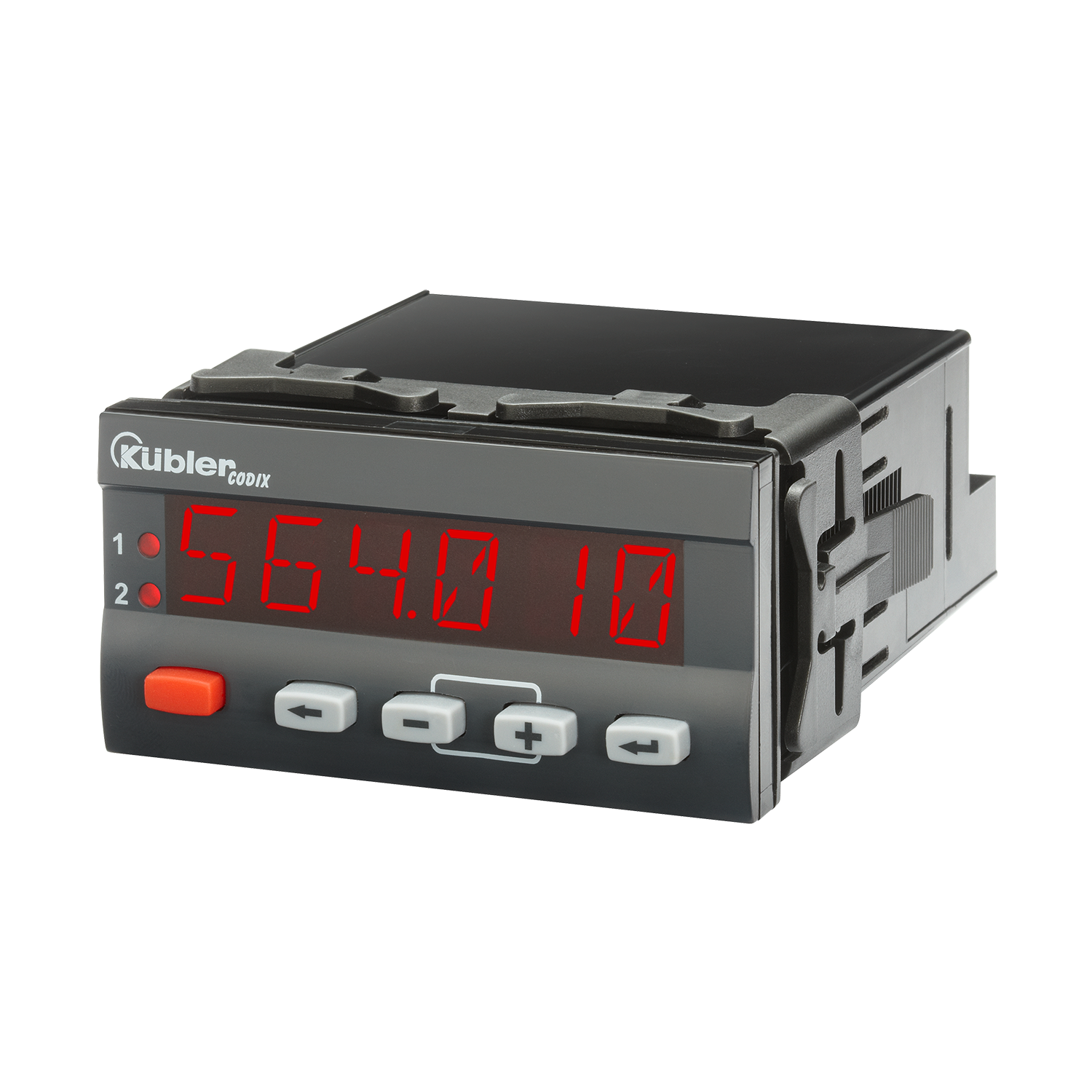

Codix 564
|
|
Temperatursteuergerät – überwacht und regelt 2 Grenzwerte.
Das Temperatur-Steuergerät Codix 564 zeigt in hoher Auflösung Temperaturwerte an und überwacht und regelt 2 Grenzwerte. Alle gängigen Temperatursensoren, wie die Thermoelemente B, E, J, K, N, R, S und T sowie mV-Eingänge, Pt100 und Widerstandseingänge, können an das Gerät angeschlossen werden. Diese schnellen Anzeigen setzen neue Maßstäbe in puncto Bedienerfreundlichkeit. Dank gut lesbarer 14-Segment LED-Anzeige, verständlicher Scroll-Hilfetexte und einer praktischen Kurzanleitungskarte entfällt die lästige Lektüre umfangreicher Anleitungen. Optional auch mit Analogausgang.| Mechanisch | |
|---|---|
| Ausführung | elektronisch |
| Funktion |
Temperaturanzeigen |
| Baugröße 1 |
96 x 48 mm | 92 x 45 mm |
| Schutzart |
IP65 |
| Arbeitstemperatur | -20 °C ... +65 °C |
| Gewicht | 180 g |
(1) Frontplattengröße I Schalttafelausschnitt
| Elektrisch | |
|---|---|
| Spannungsversorgung |
10...30 V DC |
| Signal Eingang |
Widerstand 0...500 Ω Thermoelemente B, E, J, K, N, R, S, T +/-100 mV |
| Signal Ausgang |
Analog 0...10 V Analog 0...20 mA Analog 2...10 V Analog 4...20 mA 2 x Relais |
Bedienerfreundlich
Leistungsstark

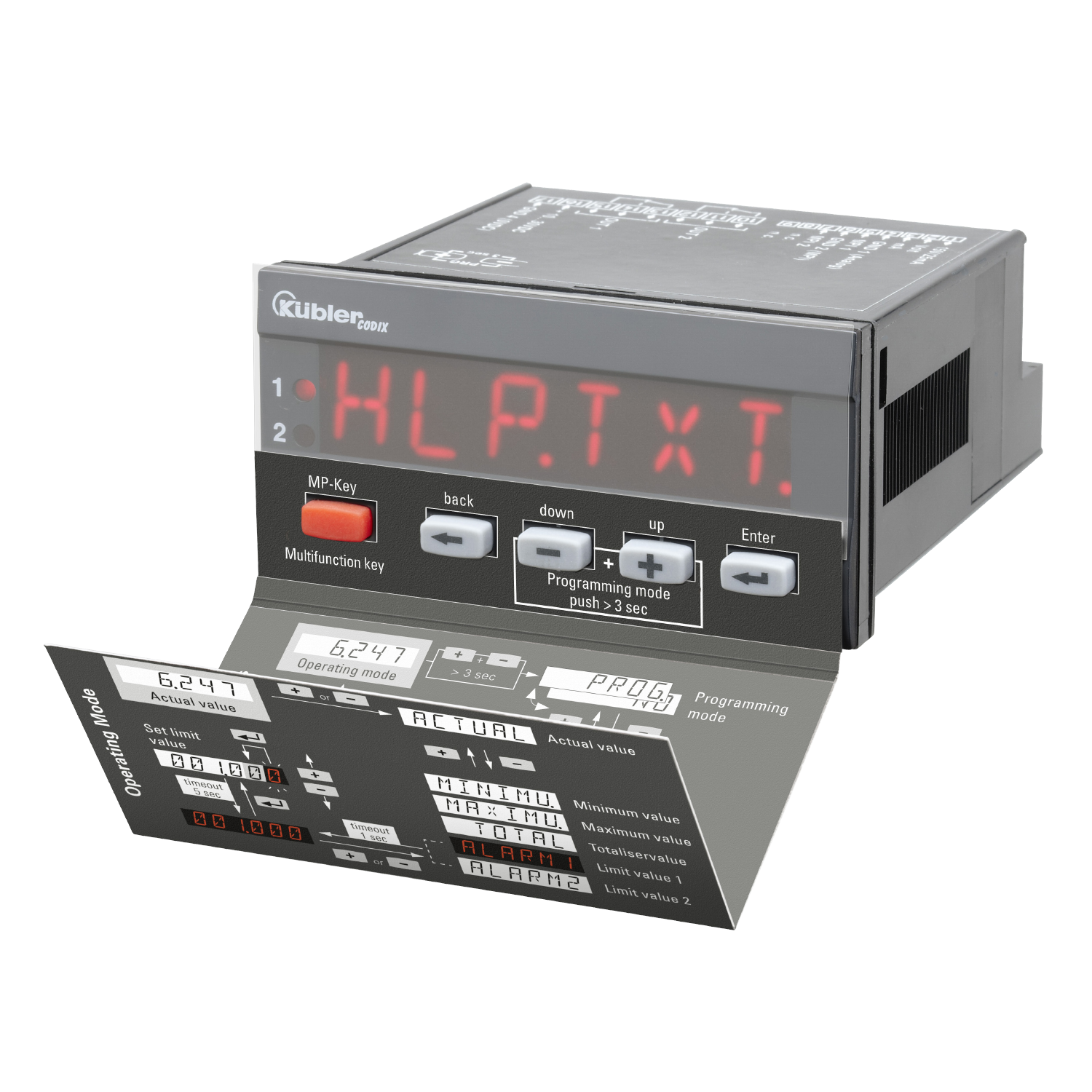

- Praktische Kurzanleitungskarte für die Parametrisierung und die Bedienung des Gerätes
- Hilfstext als Laufschrift

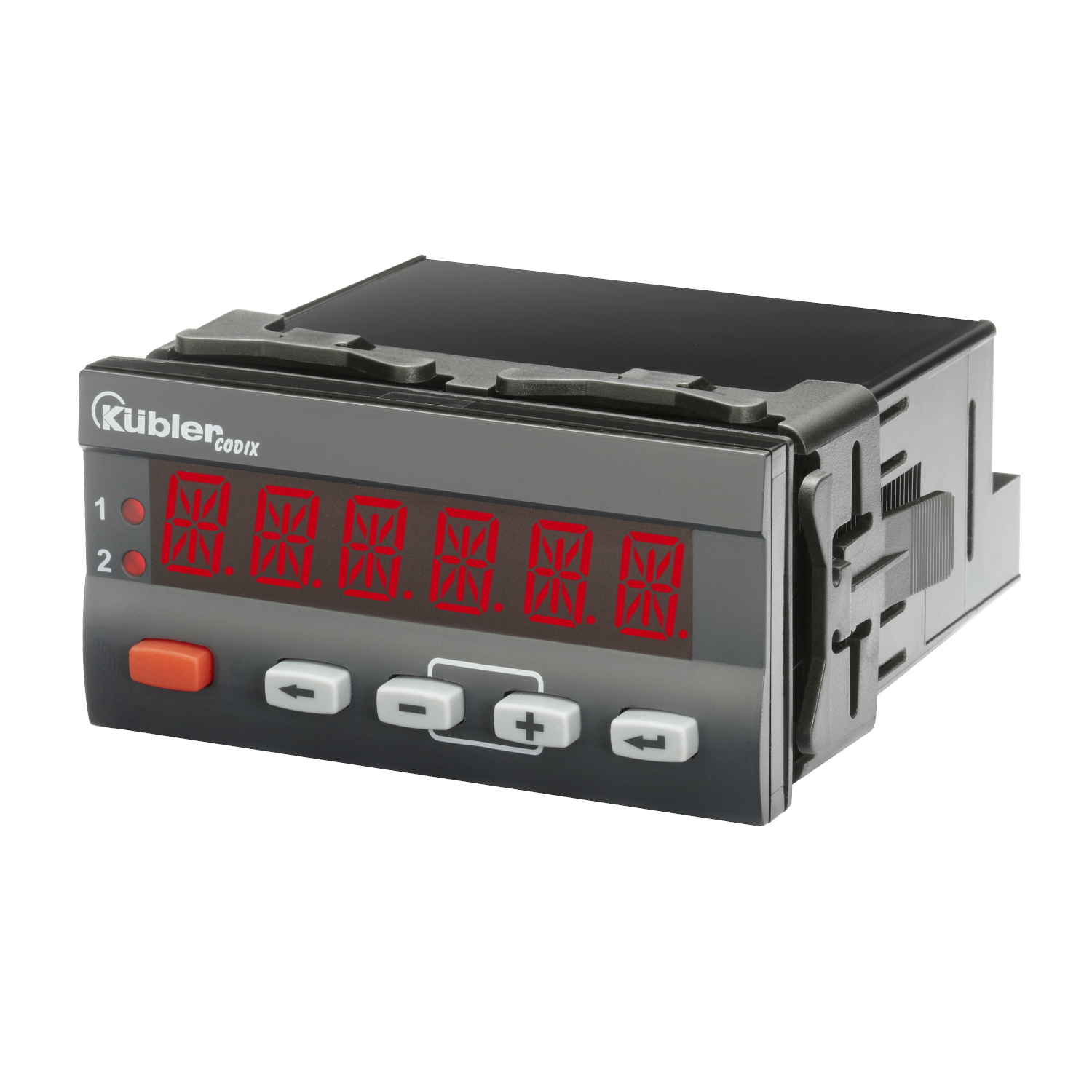

- Gut lesbare 14-Segment LED-Anzeige, 6-stellig, 14 mm hoch
- Einfache Programmierung durch 4 frontseitige Tasten
- Eine frontseitige Taste sowie 2 zusätzliche Eingänge können anwendungsspezifisch programmiert werden
- Kennlinien für Thermoelemente und Temperaturwiderstand fest hinterlegt
- Min- / Max-Speicher einzeln rückstellbar
Leistungsstark
- Messrate von 10 Messungen/Sekunde
- Anwendungsspezifische Kennlinien über 12 Stützpunkte
- 2 Relaisausgänge (Wechselkontakte) zur Grenzwertüberwachung mit Hysterese und Ein-Aus-Verzögerungsfunktion
- Analogausgang für aktuellen Messwert, Min-Wert oder Max-Wert
- Hilfsspannungsausgang für den Sensor bei AC-Ausführung
- Ein- und Ausgänge potentialgetrennt
- Digitaler Filter 1. Ordnung zur Glättung von Anzeigeschwankungen bei unstabilen Eingangssignalen
Zubehör
Signalleuchte SL35 / SL55: platzsparende Lösung für eine zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.
Die Signalleuchten SL35 und SL55 mit einer 360° Rundum-LED-Anzeige sind die perfekte Lösung für eine schnelle und zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.In Kombination mit den Kübler Sensoren lassen sich Messwerte mithilfe eingestellter Grenzwerte optimal über die Ampelfunktion (grün, gelb, rot) darstellen. Eine weitreichende Wahrnehmung kann über die optionale Sirene erreicht werden.
Die Signalleuchten sind durch ihre kompakte Bauweise und einem robusten Gehäuse vielfältig einsetzbar und bieten für Arbeiter und Aufsichtspersonal schnelle und übersichtliche Zustandsinformationen.
| SLX5.XXX.XXX |
