Schachtkopiersysteme

Absolute Positionierung der Aufzugskabine für Förderhöhen bis 392 m.

Das berührungslose absolute Messsystem für Schachtkopierung – auch Schachtinformations- oder Positioniersystem genannt – zeichnet sich durch ein extrem kompaktes Design und eine hohe Robustheit aus. Neben dem Sensor, welcher 100 % schlupffrei die Position der Aufzugskabine erfasst, gehört auch die passende Auswerteeinheit, eine sogenannte Position Supervisor Unit kurz PSU dazu. Das Safe-System, bestehend aus einem SIL3-zertifizierten Sensor und passender Auswerteeinheit. Damit können Aufzugs- und Sicherheitsfunktionen nach EN 81-20/21/50 realisiert werden.

Sicher, präzise, robust
  • Förderhöhe bis zu 392 m
  • Sicherheit: SIL3 zertifiziert
  • Dynamisch: Verfahrgeschwindigkeit bis 12 m/s
  • Präzise: Auflösung bis 0,5 mm
  • Direkt: Absolute Positionierung.

Schachtkopiersysteme

Absolute Positionierung der Aufzugskabine für Förderhöhen bis 392 m.

Das berührungslose absolute Messsystem für Schachtkopierung – auch Schachtinformations- oder Positioniersystem genannt – zeichnet sich durch ein extrem kompaktes Design und eine hohe Robustheit aus. Neben dem Sensor, welcher 100 % schlupffrei die Position der Aufzugskabine erfasst, gehört auch die passende Auswerteeinheit, eine sogenannte Position Supervisor Unit kurz PSU dazu. Das Safe-System, bestehend aus einem SIL3-zertifizierten Sensor und passender Auswerteeinheit. Damit können Aufzugs- und Sicherheitsfunktionen nach EN 81-20/21/50 realisiert werden.

Sensoren – zuverlässige Ermittlung von Positions- und Geschwindigkeitswerten

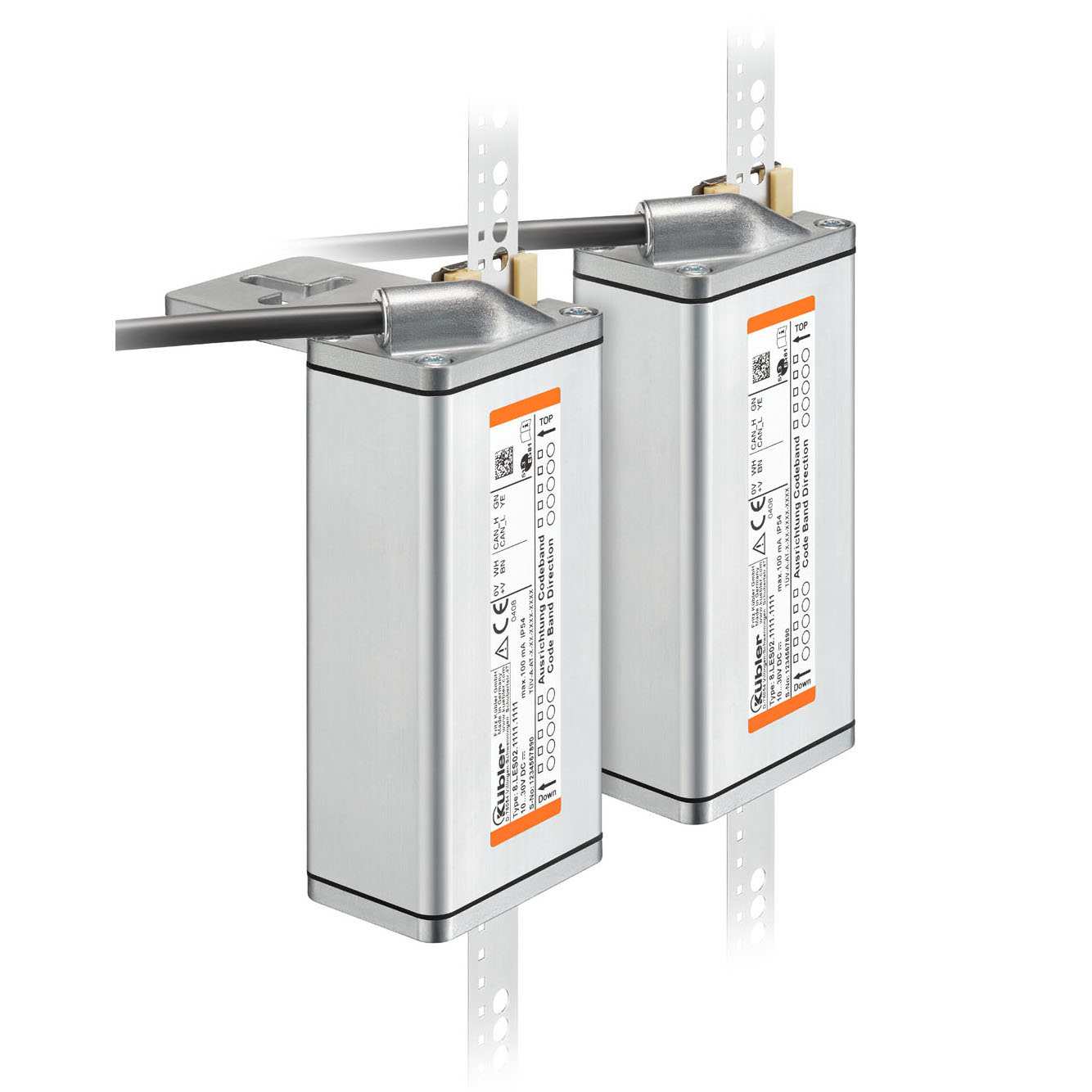

Kübler bietet hierzu verschiedene Sensoren an. Der Ants LEB02 dient als klassisches Schachtkopiersystem zur präzisen Positionierung der Aufzugskabine. Die SIL3-zertifizierten Sensoren Ants LES02 und Ants LES03 können außerdem mit verschiedenen Auswerteeinheiten von Kübler kombiniert werden. Die Sensoren von Kübler zeichnen sich besonders durch ihre kompakte und robuste Bauweise aus.
Schachtkopiersystem Ants Base: Absolute Positionserfassung, 100 % schlupffrei,  Extrem robust und kompakt, Berührungsloses Messprinzip, Verschiedene Schnittstellen, einfache Installation
Absolute
Positionserfassung
  • 100 % schlupffrei
  • Extrem robust und kompakt
  • Einfachste Installation
  • Berührungsloses Messprinzip
  • Verschiedene Schnittstellen

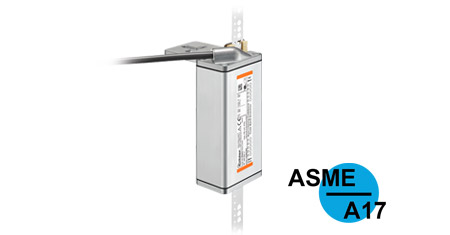

Schachtkopiersystem Ants Safe: SIL3-zertifiziert, Absolute Positionserfassung, 100 % schlupffrei, Extrem robust und kompakt, einfache Installation, Berührungsloses Messprinzip
Sichere
Positionserfassung
  • Dual CAN, zweikanalig
  • Absolute Positionserfassung
  • 100 % schlupffrei
  • Extrem robust und kompakt
Schachtkopiersystem Ants Safe: SIL3-zertifiziert, Absolute Positionserfassung, 100 % schlupffrei, Extrem robust und kompakt, einfache Installation, Berührungsloses Messprinzip
Sichere
Positionserfassung
  • SIL3-zertifiziert
  • Absolute Positionserfassung
  • 100 % schlupffrei
  • Extrem robust und kompakt
  • Kombinierbar mit Auswerteeinheit PSU02 zur Realisierung von Aufzugs- und Sicherheitsfunktionen
Schachtkopiersystem Ants Safe: SIL3-zertifiziert, Absolute Positionserfassung, 100 % schlupffrei, Extrem robust und kompakt, einfache Installation, Berührungsloses Messprinzip
Sichere Positions- und Geschwindigkeitserfassung
  • 100 % schlupffrei
  • Einfaches Einlernen der Nenngeschwindigkeit
  • Elektronischer Geschwindigkeitsbegrenzer in Kombination mit Safe Gear Trigger SGT02
  • Erweiterbar mit Auswerteeinheit PSU02

Auswerteeinheiten – sichere Verarbeitung von Positions- und Geschwindigkeitswerten


Kübler bietet neben Sensoren zur sicheren Positions- und Geschwindigkeitserfassung auch die passenden Auswerteeinheiten an.
Realisierung von Sicherheitsfunktionen
Realisierung von Sicherheitsfunktionen
  • SIL3-zertifiziert
  • Öffnen des Sicherheitskreis im Fehlerfall
  • Realisierung von Aufzugs- und Sicherheitsfunktionen nach EN 81-20/21/50 (ohne Fangauslösung)
  • Einfachste Inbetriebnahme dank Smart Teaching
  • Kombinierbar mit LES02 oder LES03 + SGT02
Auslösen und Überwachen der Fangvorrichtungen
Auslösen und Überwachen der Fangvorrichtungen
  • SIL3-zertifiziert
  • Sichere Verarbeitung von Positions- und Geschwindigkeitsdaten
  • Elektronischer Geschwindigkeitsbegrenzer in Kombination mit LES03

Safe-Systeme – Realisierung von Sicherheitsfunktionen


Durch die Kombination von Sensor und Auswerteeinheit, können Sicherheitsfunktionen gem. EN 81-20/21/50 realisieren werden. Kübler Safe-Systeme tragen damit wesentlich zur Digitalisierung von Aufzugsanlagen bei. So können zahlreiche mechanische Komponenten wie Endschalter oder auch der klassische Geschwindigkeitsbegrenzer eliminiert werden. Dies spart Platz, Zeit und Kosten.

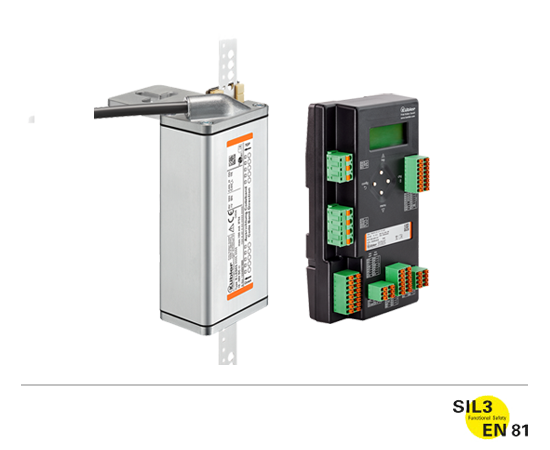

Schachtkopiersystem Safe System: SIL3-zertifzierte Sensorik mit passender Auswerteeinheit bzw. Position Supervisor Unit zur Realisierung von Aufzugs- und Sicherheitsfunktionen.
Sicherheitsfunktionen nach
EN 81-20/21/50
  • Digitalisierung von Aufzugsanlagen
  • Reduzierte Anzahl an mechanischen Komponenten
  • Minimierung von Installations- und Wartungszeiten
  • Einfachste Inbetriebnahme durch Smart Teaching
Schachtkopiersystem Safe System: SIL3-zertifzierte Sensorik mit passender Auswerteeinheit bzw. Position Supervisor Unit zur Realisierung von Aufzugs- und Sicherheitsfunktionen.
Elektronischer
Geschwindigkeits­begrenzer
  • Überwachung der Übergeschwindigkeit
  • Auslösung der elektromechanischen Fangvorrichtung
  • Zustandsüberwachung und Rücksetzung der Fangvorrichtung
  • Shield-Modus zur Herstellung von Schutzräumen
Shaft copying system Safe System: SIL3-certified sensor technology with suitable evaluation unit or Position Supervisor Unit for the realization of elevator and safety functions.
Sicherheitsfunktionen mit elektronischem Geschwindigkeitsbegrenzer
  • Digitalisierung von Aufzugsanlagen
  • Eliminierung zahlreicher mechanischer Komponenten
  • Auslösung der elektromechanischen Fangvorrichtung
  • Shield-Modus zur Herstellung von Schutzräumen
All-In-One Konzept Integrierte Auslösung der elektromechanischen Fangvorrichtung
In Entwicklung:
All-In-One Konzept
Safe-System LES03 / PSU03
  • Weitere Sicherheitsfunktionen realisierbar
  • Integrierte Auslösung der elektromechanischen Fangvorrichtung
  • Zahlreiche zusätzliche Features
  • Reduzierter Verkabelungsaufwand

Einfache Parametrisierung der Auswerteeinheit PSU02


Concept Study: Einfache Parametrisierung der Auswertungseinheit via Smartphone
Concept Study: Einfache Parametrisierung der Auswertungseinheit via Smartphone
Mit der Concept Study Smart Teaching wird die Auswerteeinheit PSU02 über eine intuitive Weboberfläche per Smartphone parametrisiert.

Technik im Detail


Einfache Montage

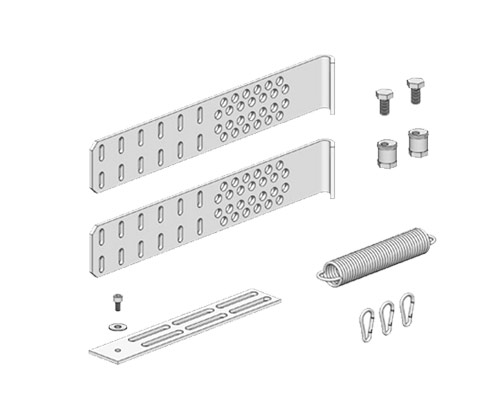

Ein großes Alleinstellungsmerkmal von Kübler ist die einfache Montage. Über Karabiner kann das Edelstahlband ganz einfach per "Plug & Play" an das jeweilige Montage-Set angebracht werden. In der Schachtgrube wird das Band über eine Feder vorgespannt. Die wesentlichen Installationsanleitungen sind sowohl auf der Bandverpackung als auch direkt am Sensor verfügbar. Das lästige Blättern in Bedienungsanleitungen oder das Suchen von PDF-Dateien hat ein Ende.

Extrem kompakt

Die extrem kompakte Bauweise spart nicht nur Platz sondern auch Kosten. Speziell für Aufzüge mit reduziertem Schachtkopf bietet die Schachtkopierung von Kübler Vorteile. Eine Montage der Sensorik auf, neben oder unter der Kabine ist möglich.

Robustes Design

Das robuste Edelstahlband mit seinen abgerundeten Kanten wird über ein Montage-Set direkt an den Führungsschienen montiert. Es ist weder durch Temperaturschwankungen noch durch magnetische Einflüsse bei der Montage wie bspw. das Verwenden von magnetisierten Schraubenziehern beinflussbar. Der Code wird in das Edelstahlband gestanzt. Dadurch verzichtet Kübler auf zusätzliche Klebeprozesse und sichert damit die maximale Robustheit des Bandes in der Applikation.

Schlupffreie Messung

Verlust der absoluten Position oder Korrektur der Position durch Refernzschalter (Magnetfahnen) gehört der Vergangenheit an. Mit der Schachtkopierung von Kübler kann die Position der Aufzugskabine 100 % schlupffrei ermittelt werden. Der Sensor ist direkt an der Aufzugskabine montiert und kann ohne zusätzliche Referenzmarker im Schacht die absolute Position direkt ermitteln. Ein Durchrutschen der Seile am Antrieb hat keine Auswirkung auf das Messergebnis. Das Sensorsystem ist ein Absolutwertsystem welches an jeder Stelle des Codebandes einen eindeutigen Positionswert absolut erfassen kann.

Komponenten eleminieren

Mit der SIL3 zertifizierten Position Supervisor Unit auch PSU, Auswerteeinheit oder Safe Box genannt, können Aufzugs- und Sicherheitsfunktionen nach EN 81-20/21/50 realisiert werden. Dies sind bspw. Notendschalter, UCM (Unintended Car Movement / unbeabsichtigte Fahrkorbbewegung), Inspektionsendschalter, Übergeschwindigkeit Inspektion oder Türüberbrückung. Durch das Safe-System von Kübler können zahlreiche bestehende Komponenten im Aufzugsschacht eleminiert werden wie z.B. Endschalter, Magnetfahnen, Referenzschalter oder Türzonenmagnete. Neben den Beschaffungskosten spart dies vor allem Installation- und Wartungszeit.

VIDEOS


YouTube Video Schachtkopiersysteme

Einfache Installation - Ants Schachtkopiersysteme - deutsch

In wenigen Schritten im Aufzugsschacht installiert. Ihr Mehrwert – Kosten- und Zeitersparnis auf ganzer Länge

YouTube Video Schachtkopiersysteme

Realisierung Aufzugs und Sicherheitsfunktionen EN81-20/21/50 - deutsch

Anhand von zwei Beispielen zeigen wir wie das Ants Schachtkopiersystem in der Safe System Variante diese Aufzugs- und Sicherheitsfunktionen realisiert

YouTube Video Schachtkopiersysteme

Portfolio Ants Schachtkopiersysteme - deutsch

Absolute und sichere Positionierung der Aufzugskabine bis 392 m. Wir präsentieren Ihnen die Vorteile der Ants Schachtkopiersysteme sowie wann und wo die Base, Safe oder Safe System Variante eingesetzt werden

YouTube Video Schachtkopiersysteme

Concept Study: elektronischer Geschwindigkeitsbegrenzer - deutsch

Mit der Concept Study präsentieren wir eine weitere Evolutionsstufe in der Aufzugstechnik: Der mechanische Geschwindigkeitsbegrenzer wird durch SIL3-zertifizierte Sensorik von Kübler abgelöst.

YouTube Video Schachtkopiersysteme

Predictive Maintenance mit Kübler Schachtkopiersystemen und Drehgebern - deutsch

Sensoren spielen bei Predictive Maintenace eine wesentliche Rolle. Wir zeigen Ihnen wie die Zukunft aussehen könnte und welche Messdaten Kübler zur Verfügung stellt

YouTube Video Schachtkopiersysteme

Concept Study: Smart Teaching Unit – einfache Parametrisierung der Auswerteeinheit - deutsch

Mit dieser Innovation wird die Auswerteeinheit bzw. das Schachtkopiersystem über eine intuitive Weboberfläche für Desktop und Mobilgeräte schnell und einfach parametrisiert.
