1D-1D

Frequenzteiler

1D-1D

  • Einstellbarer Nullimpuls
  • Externe Skalierung für Steuerungen
  • Pegelwandlung  HTL / TTL
TTL / RS422
HTL

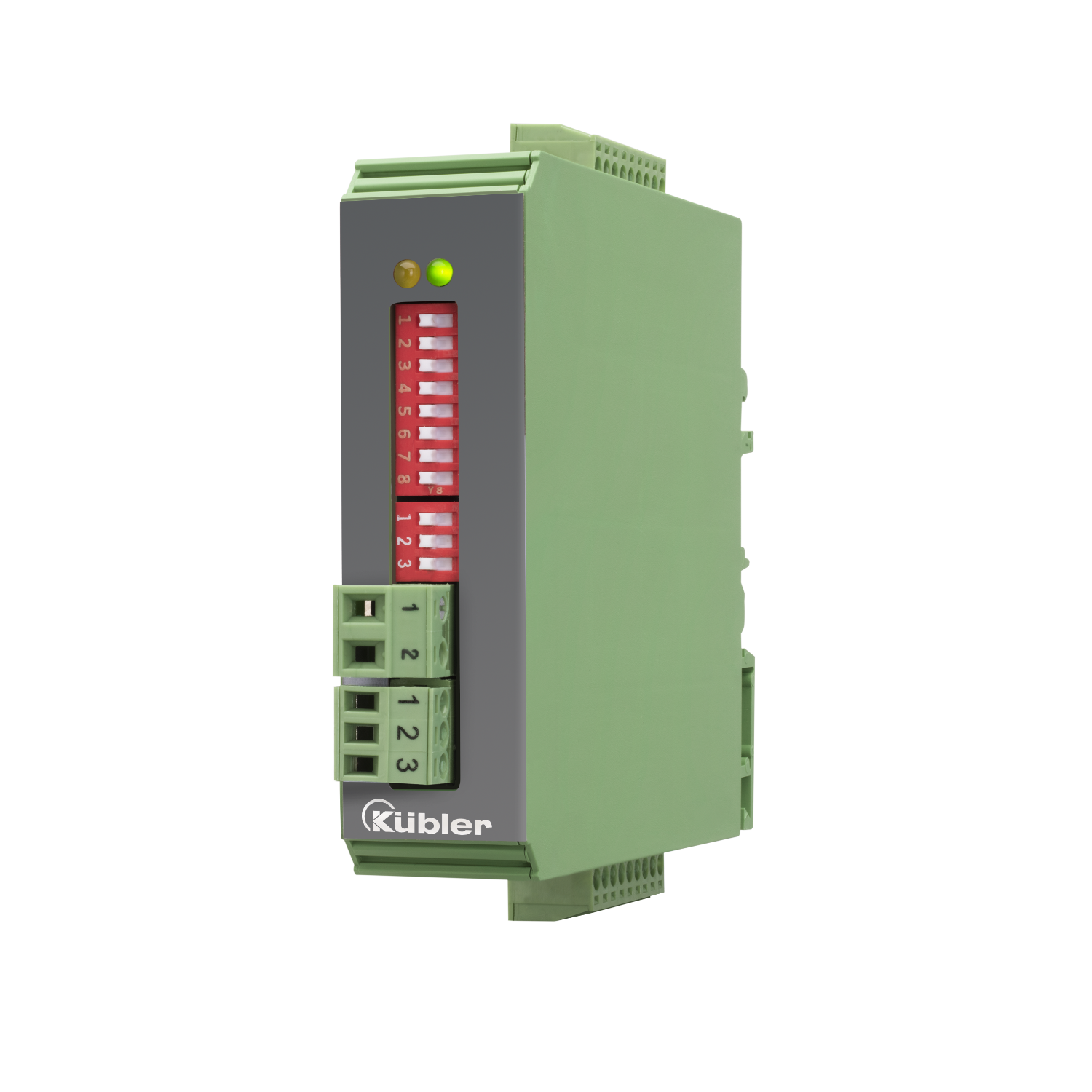

Frequenzteiler zur fehlerfreien Teilung von Frequenzen / Impulsen.

Der Frequenzteiler FT dient zur fehlerfreien Teilung von Frequenzen bzw. Impulsen herkömmlicher Drehgeber, Sensoren oder sonstiger Inkremental-Messsystemen. Über vier leicht zugängliche DIL-Schalter können wahlweise Teilungsverhältnisse von 1:1 bis 1:4096 sowie die gewnschte Darstellung der Drehrichtung programmiert werden. Für den Nullimpuls ist ein separat einstellbarer Teiler vorhanden. Im Schaltschrank wird das Modul schnell und bequem auf eine handelsübliche Hutschiene montiert.

Mechanisch
Baugröße 40 mm x 79 mm x 91 mm
Arbeitstemperatur 0 °C ... 45 °C
Schutzart IP20
Anschlussarten Schraubklemmen
Sub-D Steckverbinder
Elektrisch
Schnittstellen Eingänge TTL / RS422
HTL
Schnittstellen Ausgänge TTL / RS422
HTL
Kodierung Eingänge A, B, 0
A, A|, B, B|, 0, 0|
Kodierung Ausgänge A, B, 0
A, A|, B, B|, 0, 0|
Eingangsfrequenz 300.000 Hz
Ausgangsfrequenz 300.000 Hz
Versorgungsspannung 18...30 V DC
Eigenschaften
  • Pegelumsetzung von TTL / RS422 auf HTL 10 ... 30 V DC und
    umgekehrt.
  • Einstellbares Teilungsverhältnis für fehlerfreie und positionsgetreue
    Teilung richtungsbehafteter Geberimpulse (A, B, 90°).
  • Grenzfrequenz 300 kHz.
  • Separat einstellbarer Teiler für den Nullimpuls.
  • Gegentakt-Ausgänge für direkte SPS-Ansteuerung.

Nutzen
  • Frequenzreduzierung für langsame Steuerungen.
  • Externe Skalierung für Steuerungen.
  • Aktive Signalanpassung für High/Low Pegel.
  • Einstellbarer Nullimpuls für spezifische Applikationen.
Datenblatt

Signalwandler FT 1D-1D

PDF ∼ 219,2 KB | 06.2018
DE
EN
FR
Bedienungsanleitung

Signalwandler FT.1D-1D

PDF ∼ 364,3 KB | 01.2018
DE
EN
FR
CAD / STEP

FT1D-1D

ZIP ∼ 544,7 KB | 11.2017

Konformitätserklärung

FT 1D-1D / EG Konformitätserklärung

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 357,6 KB | 07.2018
