Maximale Signalstärke

Montageplatte zur Winkel-Feinjustierung

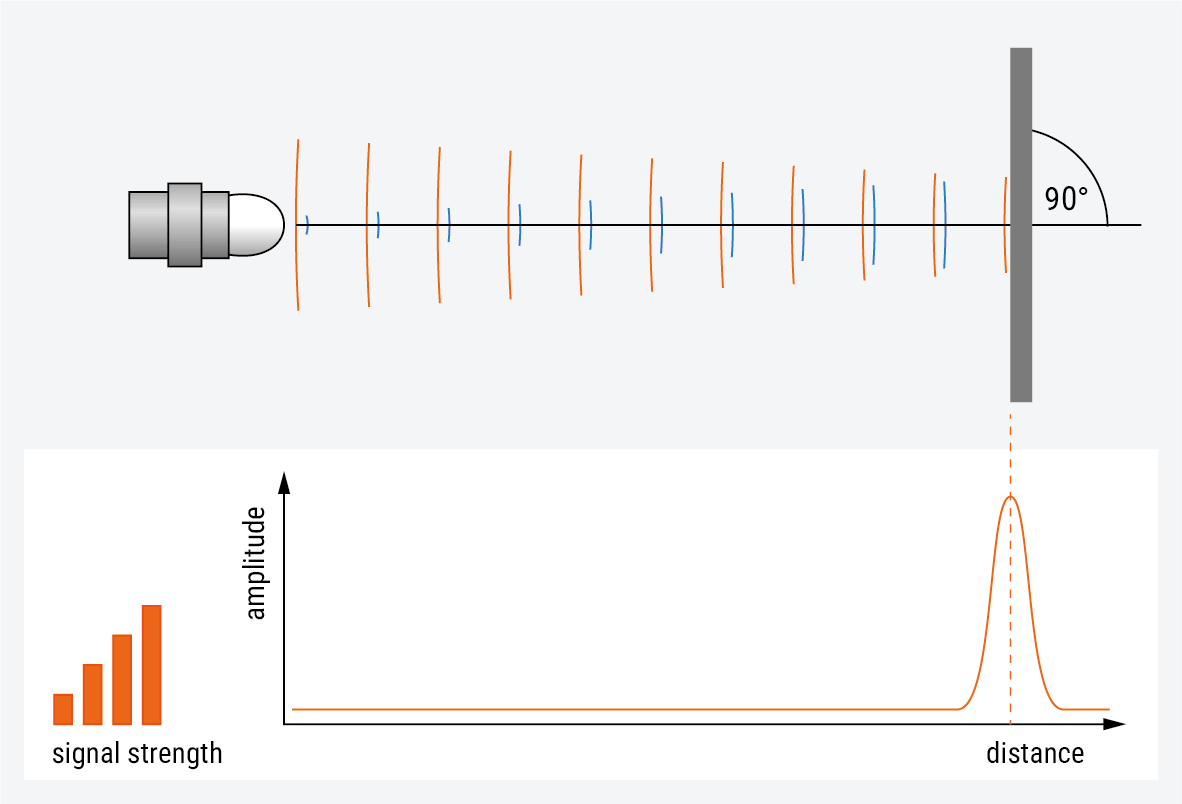

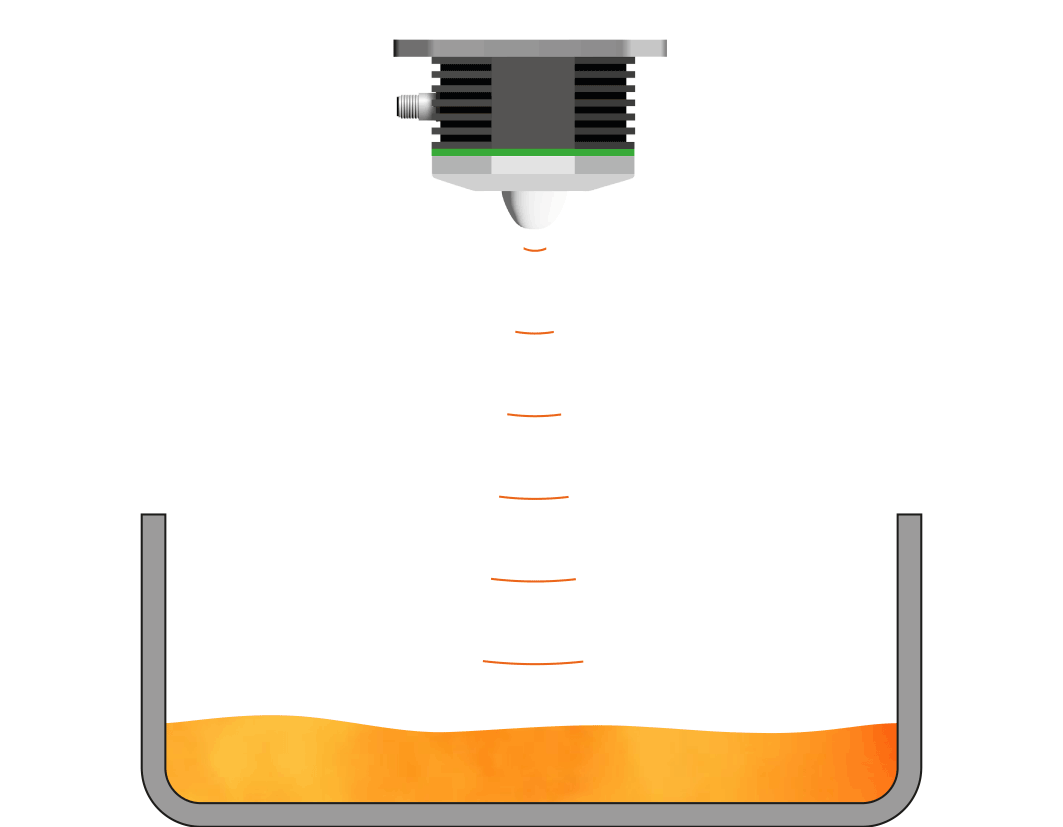

Für ein optimales Messergebnis ist die exakte Ausrichtung
des Sensors auf das Messobjekt entscheidend. Die maximale
Signalstärke der reflektierten Radarwelle wird mit der
rechtwinkligen Ausrichtung des Radarsensors zur Oberfläche des
Messobjektes erreicht. Gerade bei schmalem Öffnungswinkel
sind die Toleranzen für eine Abweichung von der Senkrechten
relativ klein, um überhaupt ein Signal zu empfangen.

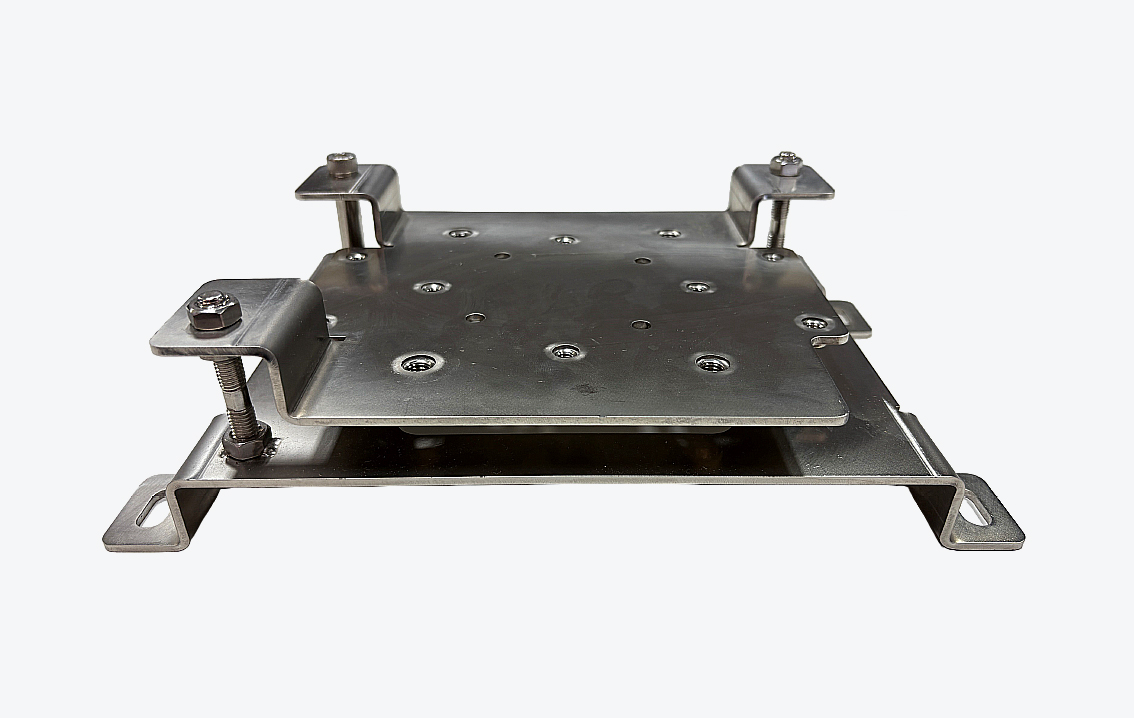

Zur Winkel-Feinjustierung des Radarsensors RAD7xx die eine
spezielle Monatgeplatte. Über 2 Justierschrauben lässt sich die
Platte bis ±2 mm horizontal und ±1,5 mm vertikal verstellen.
Über Gewindbohrungen lässt sich der RAD7xx sowohl direkt
alsauch mit dem Hitzeschutzgehäuse an der Montageplatte
befestigen

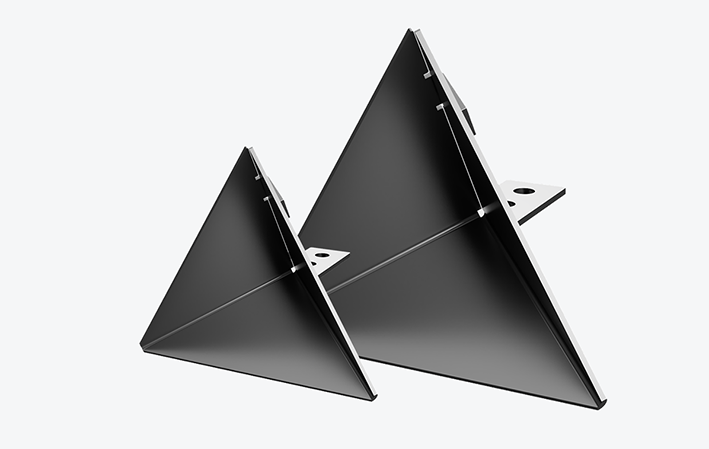

Winkelreflektor zur Optimierung der Signalstärke in der Applikation

Unebene Oberflächen oder problematische Fokusierung auf ein
Zielobjekt in größerer Entfernung können die Signalstärke des zu
empfangenden Radarsignals stark beeinflussen. Zur Steigerung
der Signalstärke für eine höhere Messgenauigkeit können hier
Winkelreflektoren beitragen.

• Erhöhung der Signalstärke, die von einem Ziel empfangen wird.
• Vergrößerung des möglichen Winkels zwischen Sensor und Ziel.

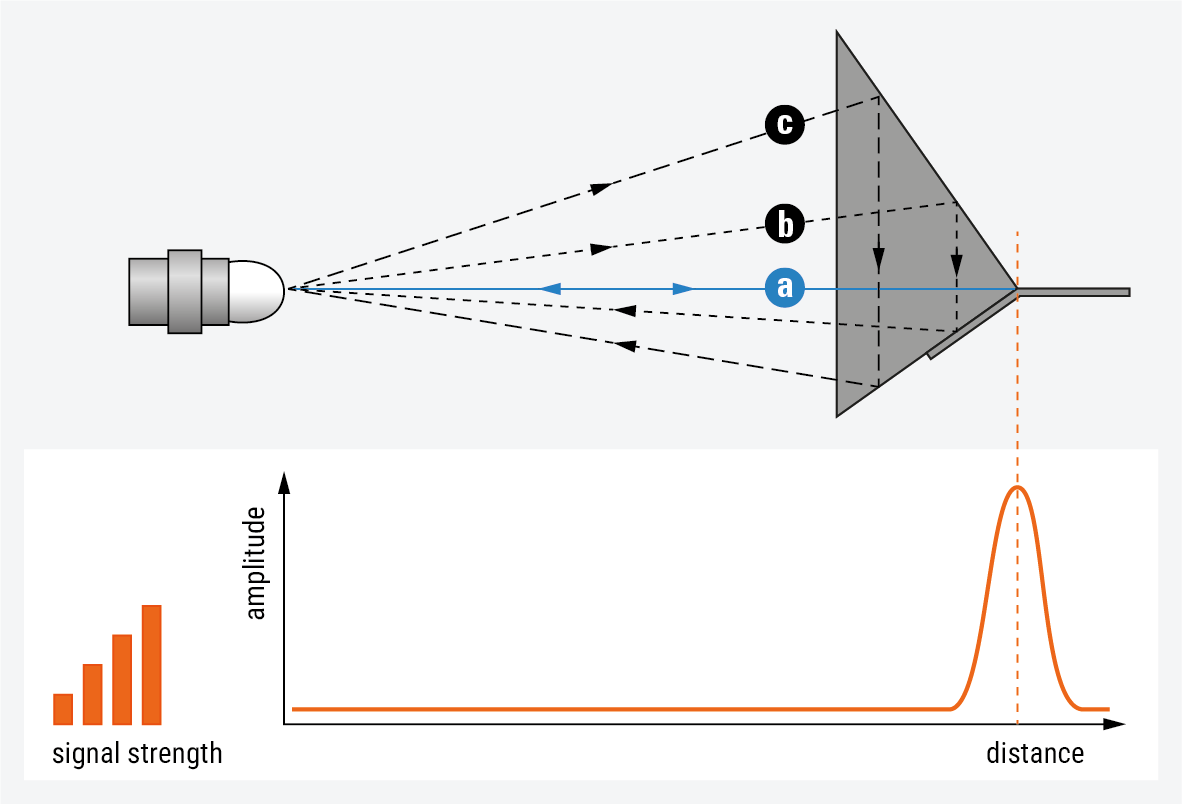

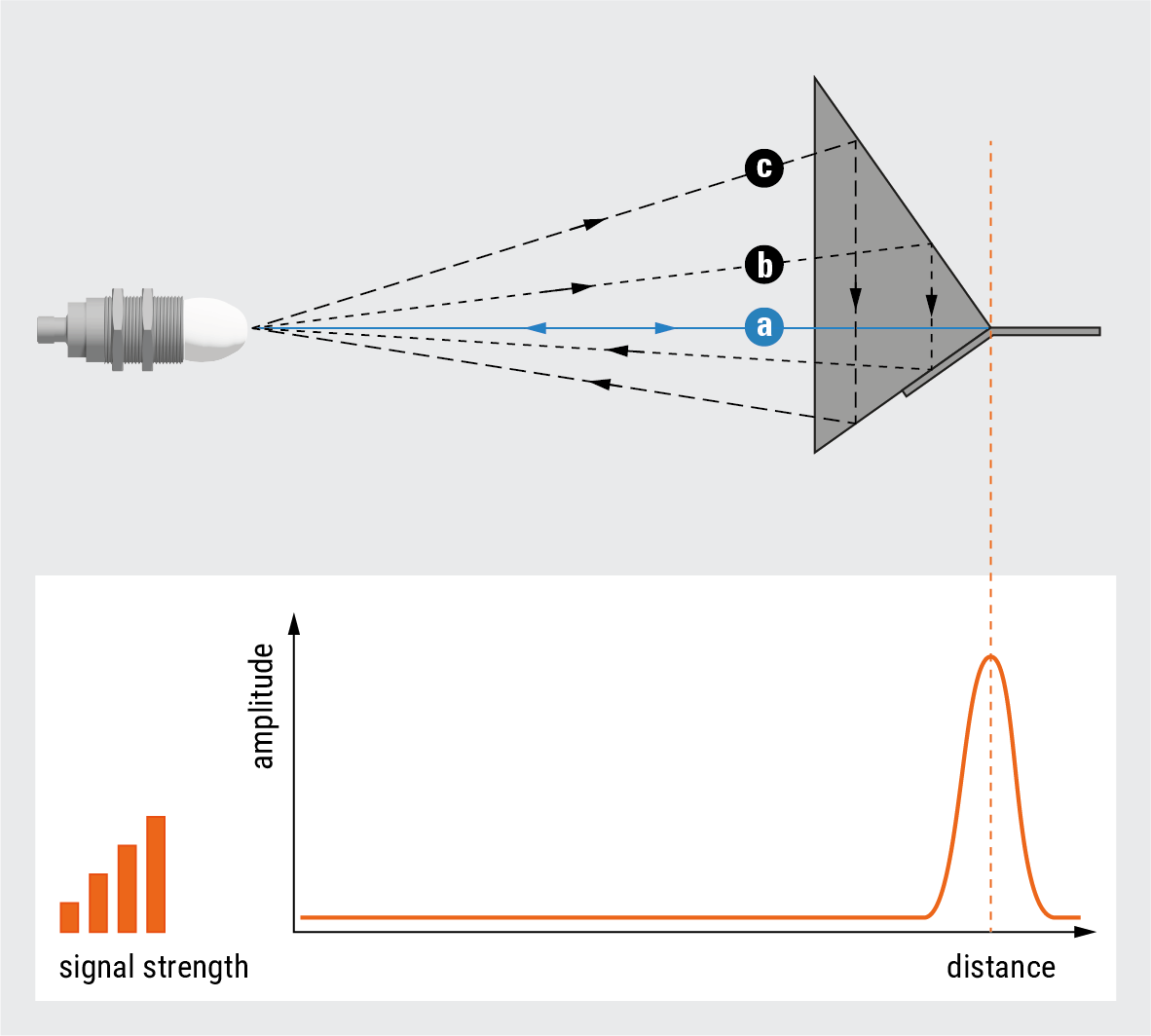

Winkelreflektoren „bündeln“ die Radarsignale über einen größeren
Bereich. Die Geometrie ist so ausgelegt, dass Reflektionen an jeder
Stelle (b+c) den gleichen Weg zum Sensor hin und zurück legen wie
die direkte Reflektion (a) im 90° Winkel.

Maximaler Hitzeschutz

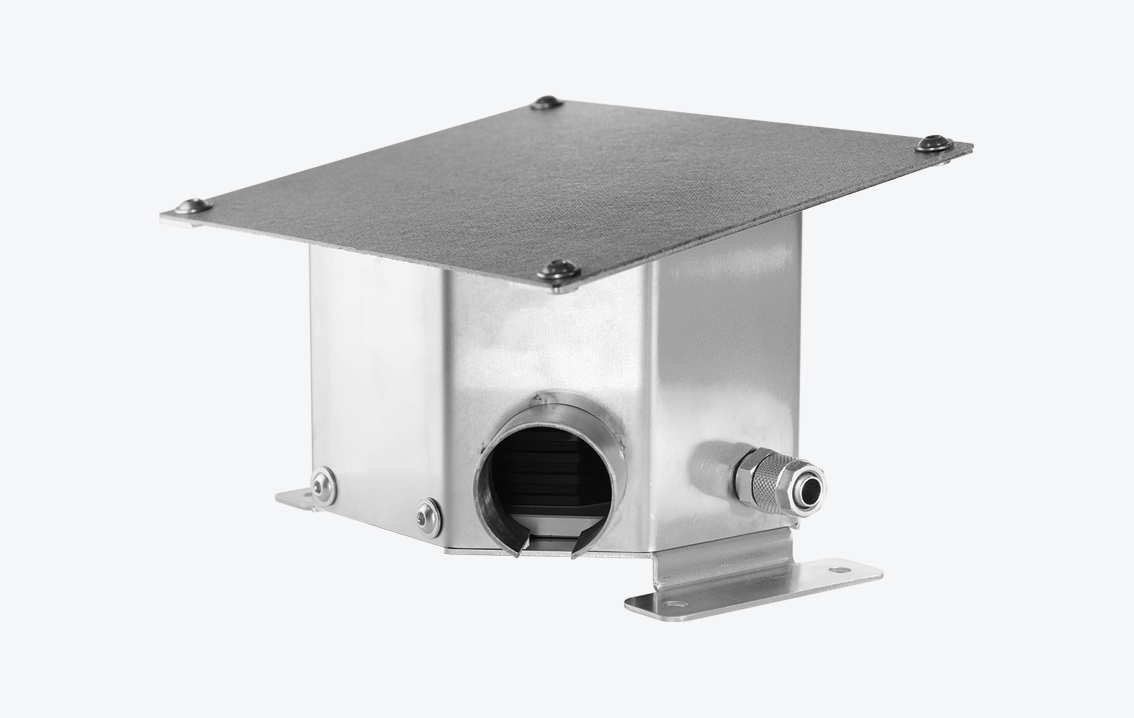

Hitzeschutzgehäuse mit Anschluss für Luftkühlung

Das Hitzeschutzgehäuse für die Radarsensoren RAD7xx verfügt
über ein aktives Kühlsystem. Es ermöglicht den Betrieb der
Sensoren bei auch bei extremen Umgebungstemperaturen bis
1600 °C.

Maximale Signalstärke

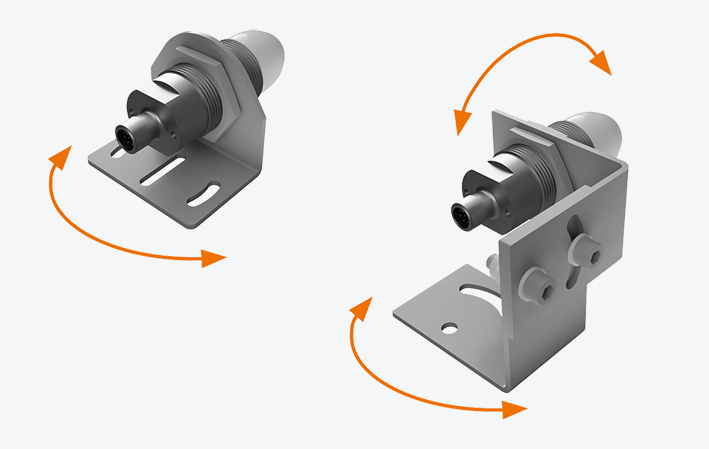

Befestigungswinkel zur optimalen Ausrichtung des Sensors zur Applikation

Für ein optimales Messergebnis ist die exakte Ausrichtung des Sensors auf das Messobjekt entscheidend. Die maximale Signalstärke der reflektierten Radarwelle wird mit der rechtwinkligen Ausrichtung des Radarsensors zur Oberfläche des Messobjektes erreicht.  Gerade bei schmalem Öffnungswinkel sind die Toleranzen für eine Abweichung von der Senkrechten relativ klein, um überhaupt ein Signal zu empfangen.

Für die schnelle und genaue Ausrichtung sind für die Reihe
RAD5xx entsprechende Befestigungswinkel verfügbar.Entweder für Drehungen um eine oder um zwei Achsen senkrecht zur Messrichtung.

Winkelreflektor zur Optimierung der Signalstärke in der Applikation

Unebene Oberflächen oder problematische Fokusierung auf ein Zielobjekt in größerer Entfernung können die Signalstärke des zu empfangenden Radarsignals stark beeinflussen. Zur Steigerung der Signalstärke für eine höhere Messgenauigkeit können hier Winkelreflektoren beitragen.

• Erhöhung der Signalstärke, die von einem Ziel empfangen wird.
• Vergrößerung des möglichen Winkels zwischen Sensor
  und Ziel.

Winkelreflektoren „bündeln“ die Radarsignale über einen größeren Bereich. Die Geometrie ist so ausgelegt, dass Reflektionen an jeder Stelle (b+c) den gleichen Weg zum Sensor hin und zurück legen wie die direkte Reflektion (a) im 90° Winkel.

Maximale Transparenz

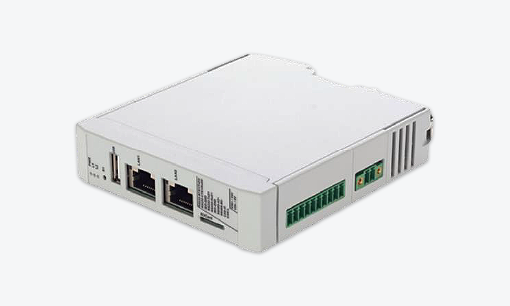

ConfigBox zur einfachen Visualisierung der Echokurve sowie
Einstellung der Parameter und Filterfunktionen

Zur Übertragung der Sensor-Daten an einen PC/Laptop. Nach dem Anschluss des Sensors über die ConfigBox an den PC wird über den Browser die Konfigurations-Software geöffnet.

Über die Software kann der Sensor auf die jeweiligen
Applikationsanforderungen konfiguriert oder im Betrieb auf seinen Status geprüft werden. Neben der Visualisierung der Echokurve können folgende Einstellungen konfiguriert werden:

• Konfiguration der Analogschnittstelle
• Einstellung des Schaltpunkte für die Schaltausgänge
• Einstellung des Messbereiches
• Festlegung des Signalschwellenwertes
• Selektion des gewünschten Signals bei mehreren Peaks
• uvm.
