Radarsensoren für Distanzmessungen und Positionierung

Radarsensoren für die Distanzmessung müssen leistungsstark sein, um auch in komplexen Industrieumgebungen stets
genau und verlässlich zu messen. Aufgrund ihrer einmaligen Messpräzision und echtzeitfähigen Messrate eignen sich Kübler
Radar-Distanzsensoren ideal für den Einsatz in industriellen Anwendungen geeignet – selbst unter harschen Bedingungen. Die hochpräziser Radarsensoren haben keine beweglichen Teile, funktionieren kontaktlos und müssen nur selten gereinigt werden. Auch bei Dreck auf der Linse misst der Radarsensor im Regelfall absolut zuverlässig.

Radarsensoren für Distanzmessungen und Positionierung

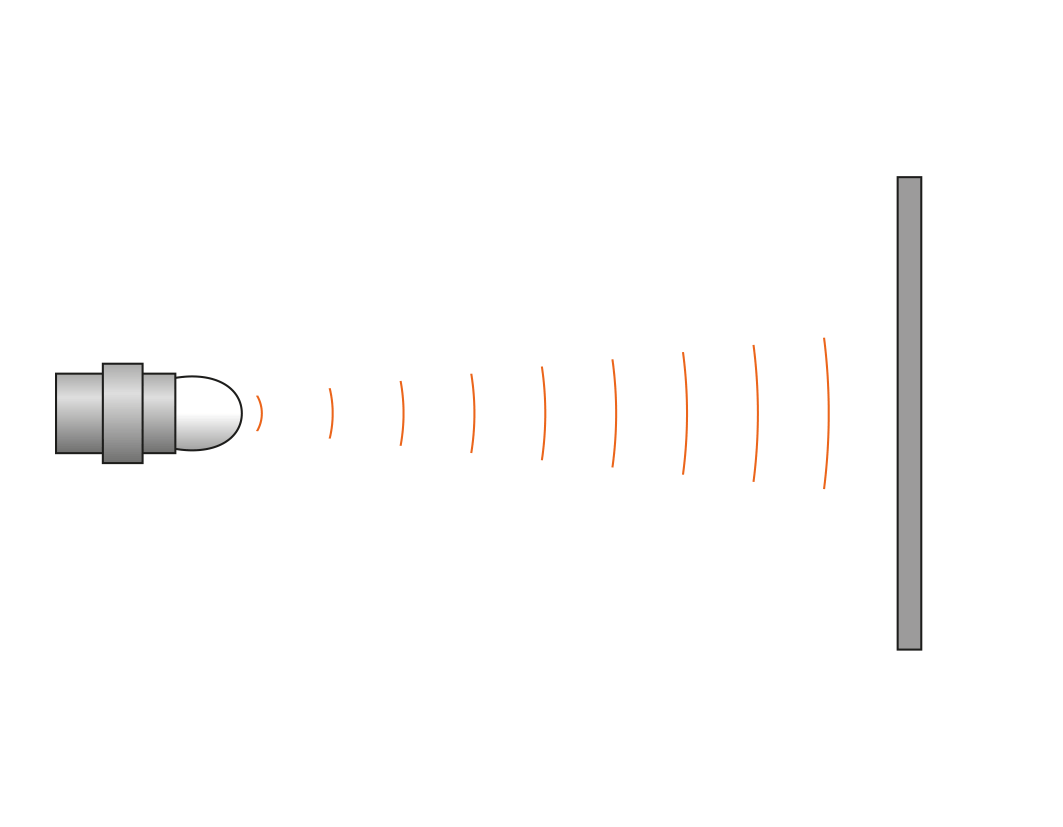

Ein Radarsensor für Distanzmessung misst den Abstand zwischen einem Referenzpunkt am Sensor und einem Zielobjekt. Der Sensor übermittelt den sich ändernden Abstandswert über eine Schnittstelle an eine Steuerung. Je rascher sich die gemessene Distanz ändert, desto häufiger muss der Sensor messen, um die Positionsänderung korrekt abzubilden. Deshalb ist die Messrate eines Distanzsensors ein ebenso wichtiges Qualitätskriterium wie seine Messgenauigkeit und seine Reichweite.

Vorteile von Kübler Radarsensoren

PRODUKTIV

Präzise Distanzmessung selbst in harschen Industrieumgebungen.

VERLÄSSLICH

Zuverlässige & schnelle Distanzmessung auch bei Staub, Dampf, Rauch, Vibrationen oder extremen Temperaturen

WIRTSCHAFTLICH

Minimaler Wartungsaufwand:
keine beweglichen Teile – kontaktlose Messung – kaum Reinigung nötig

Radarsensoren für einfache Messaufgaben in kompakter Bauform

Schmaler Öffnungswinkel von ±3° für fokussierte, störungsfreie Messungen mit hoher Signalstärke.

Linearität bis ±1 mm
kompakte Bauform für beengte EInbausituationen
weiter Messbereich von 0,15 bis 20 m oder 0,3 bis 40 m
einfache Montage, Einstellung und Inbetriebnahme
analoger Ausgang 4 ... 20 mA + 3 Schaltausgänge

Zum RAD51D

Weitere Öffnungswinkel ±8° für die Erfassung von Messobjekten auch in einem größeren Bereich – Ungenauigkeiten in der Ausrichtung des Sensors zu Messobjekt werden besser ausgeglichen.

Linearität bis ±2 mm
kompakte Bauform für beengte EInbausituationen
weiter Messbereich von 0,15 bis 20 m oder 0,3 bis 30 m
einfache Montage, Einstellung und Inbetriebnahme
analoger Ausgang 4 ... 20 mA + 3 Schaltausgänge

Zum RAD51C

Maximale Signalstärke

Befestigungswinkel zur optimalen Ausrichtung des Sensors zur Applikation

Für ein optimales Messergebnis ist die exakte Ausrichtung des Sensors auf das Messobjekt entscheidend. Die maximale Signalstärke der reflektierten Radarwelle wird mit der rechtwinkligen Ausrichtung des Radarsensors zur Oberfläche des Messobjektes erreicht. Gerade bei schmalem Öffnungswinkel sind die Toleranzen für eine Abweichung von der Senkrechten relativ klein, um überhaupt ein Signal zu empfangen.

Für die schnelle und genaue Ausrichtung sind für die Reihe
RAD5xx entsprechende Befestigungswinkel verfügbar.Entweder für Drehungen um eine oder um zwei Achsen senkrecht zur Messrichtung.

Winkelreflektor zur Optimierung der Signalstärke in der Applikation

Unebene Oberflächen oder problematische Fokusierung auf ein Zielobjekt in größerer Entfernung können die Signalstärke des zu empfangenden Radarsignals stark beeinflussen. Zur Steigerung der Signalstärke für eine höhere Messgenauigkeit können hier Winkelreflektoren beitragen.

Erhöhung der Signalstärke, die von einem Ziel empfangen wird.
Vergrößerung des möglichen Winkels zwischen Sensor
und Ziel.

Winkelreflektoren „bündeln“ die Radarsignale über einen größeren Bereich. Die Geometrie ist so ausgelegt, dass Reflektionen an jeder Stelle (b+c) den gleichen Weg zum Sensor hin und zurück legen wie die direkte Reflektion (a) im 90° Winkel.

Maximale Transparenz

ConfigBox zur einfachen Visualisierung der Echokurve sowie
Einstellung der Parameter und Filterfunktionen

Zur Übertragung der Sensor-Daten an einen PC/Laptop. Nach dem Anschluss des Sensors über die ConfigBox an den PC wird über den Browser die Konfigurations-Software geöffnet.

Über die Software kann der Sensor auf die jeweiligen
Applikationsanforderungen konfiguriert oder im Betrieb auf seinen Status geprüft werden. Neben der Visualisierung der Echokurve können folgende Einstellungen konfiguriert werden:

Konfiguration der Analogschnittstelle
Einstellung des Schaltpunkte für die Schaltausgänge
Einstellung des Messbereiches
Festlegung des Signalschwellenwertes
Selektion des gewünschten Signals bei mehreren Peaks
uvm.

Radarsensoren für anspruchsvolle Messaufgaben in hoher Präzision

Schnell und präzise mit maximalem Fokus und echtzeitfähiger Messrate von 500 Hz. Auch als innovative Systemlösungen für Profil-, Breiten- und Dickenmessungen.

Schmaler Öffnungswinkel ±1,5° für hohes Messsignal
Linearität bis ±0,3 mm
Messbereich 0,1 m bis 6 m oder 0,3 bis 50 m
Intelligentes Zubehör zur einfachen Inbetriebnahme sowie
für eine Schutz vor großer Hitze
PROFINET-Schnittstelle mit zusätzlicher 4 ... 20 mA Schnitt
stelle sowie drei digitale Schaltausgänge PNP/NPN

Zum RAD78D

Maximale Signalstärke

Montageplatte zur Winkel-Feinjustierung

Für ein optimales Messergebnis ist die exakte Ausrichtung
des Sensors auf das Messobjekt entscheidend. Die maximale
Signalstärke der reflektierten Radarwelle wird mit der
rechtwinkligen Ausrichtung des Radarsensors zur Oberfläche des
Messobjektes erreicht. Gerade bei schmalem Öffnungswinkel
sind die Toleranzen für eine Abweichung von der Senkrechten
relativ klein, um überhaupt ein Signal zu empfangen.

Zur Winkel-Feinjustierung des Radarsensors RAD7xx die eine
spezielle Monatgeplatte. Über 2 Justierschrauben lässt sich die
Platte bis ±2 mm horizontal und ±1,5 mm vertikal verstellen.
Über Gewindbohrungen lässt sich der RAD7xx sowohl direkt
alsauch mit dem Hitzeschutzgehäuse an der Montageplatte
befestigen

Winkelreflektor zur Optimierung der Signalstärke in der Applikation

Unebene Oberflächen oder problematische Fokusierung auf ein
Zielobjekt in größerer Entfernung können die Signalstärke des zu
empfangenden Radarsignals stark beeinflussen. Zur Steigerung
der Signalstärke für eine höhere Messgenauigkeit können hier
Winkelreflektoren beitragen.

Erhöhung der Signalstärke, die von einem Ziel empfangen wird.
Vergrößerung des möglichen Winkels zwischen Sensor und Ziel.

Winkelreflektoren „bündeln“ die Radarsignale über einen größeren
Bereich. Die Geometrie ist so ausgelegt, dass Reflektionen an jeder
Stelle (b+c) den gleichen Weg zum Sensor hin und zurück legen wie
die direkte Reflektion (a) im 90° Winkel.

Maximaler Hitzeschutz

Hitzeschutzgehäuse mit Anschluss für Luftkühlung

Das Hitzeschutzgehäuse für die Radarsensoren RAD7xx verfügt
über ein aktives Kühlsystem. Es ermöglicht den Betrieb der
Sensoren bei auch bei extremen Umgebungstemperaturen bis
1600 °C.
