CMSVT38
CMSVT38

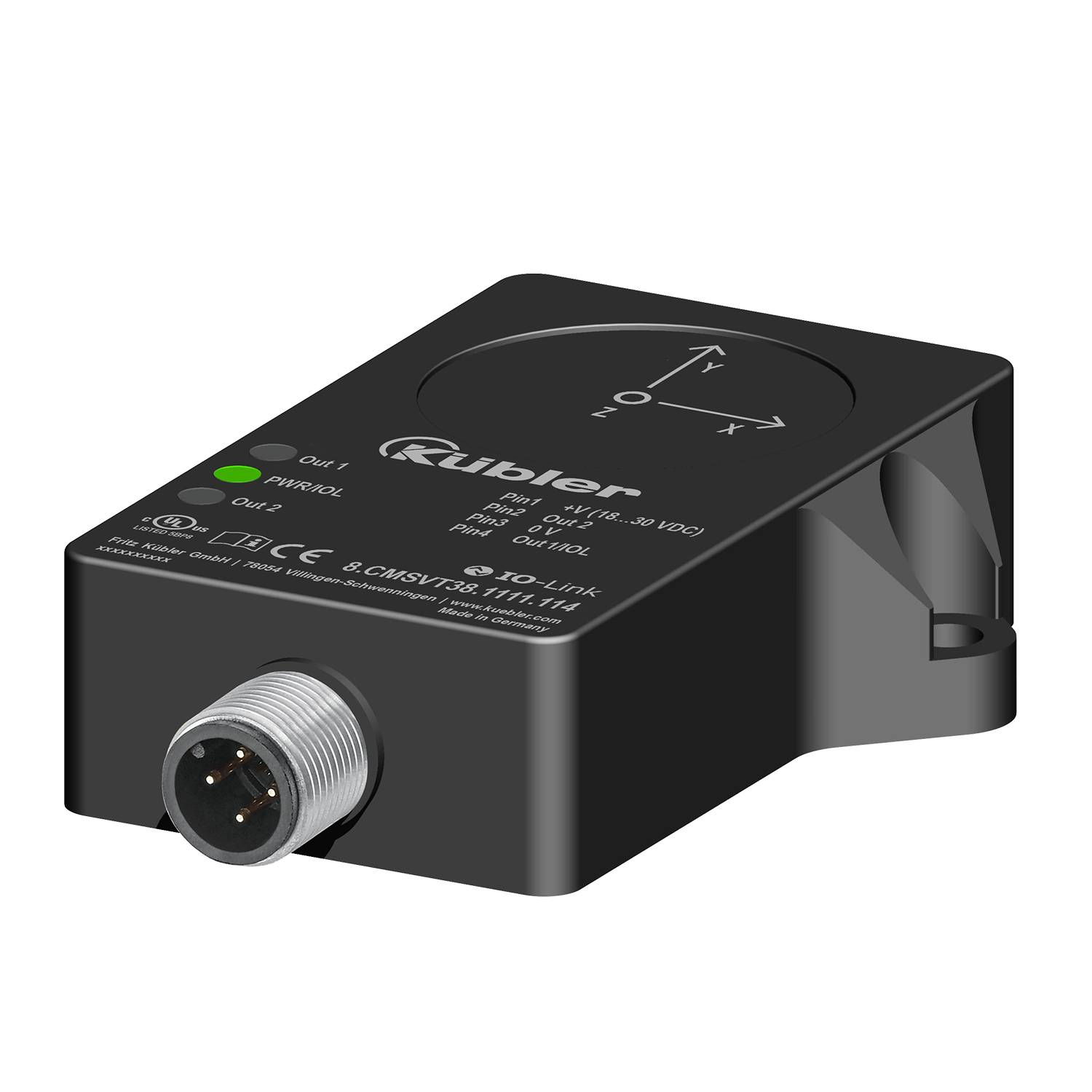

Condition Monitoring Sensor

CMSVT38

  • Präzise Messung
  • Einfache Inbetriebnahme
  • Predictive Maintenance ready
IO-Link

Condition Monitoring Sensor mit IO-Link Schnittstelle: Schwingungen erkennen und analysieren

Der Condition Monitoring Sensor CMSVT38 erfasst zuverlässige Informationen über Vibrationen / Schwingungen in 3-Achsen sowie Temperaturen. Über eine IO-Link Schnittstelle werden die Messdaten zur Verarbeitung mit der Steuerung ausgetauscht. Alternativ können im SIO-Modus zwei PNP/NPN Schaltausgänge
individuell eingesetzt und über eine IO-Link Kommunikation parametriert werden. Der CMSVT38 lässt sich in unterschiedliche Condition Monitoring Konzepte einbinden oder als Stand-Alone Lösung in Kombination mit Signalleuchten von Kübler einsetzen. Neben der Zustandsüberwachung können mit den Sensoren
auch Prozessschritte erfasst werden.

Mechanisch
Baugröße 62,6 mm x 71,6 mm x 20 mm
Anschlussarten M12 Steckverbinder
Arbeitstemperatur -40 °C ... +85 °C
Schutzart IP68
IP69k
Elektrisch
Schnittstellen IO-Link
Spannungsversorgung 18...30 V DC
Präzise Vibrationsmessung über drei Achsen
Verschiedene Einstellmöglichkeiten je nach Applikationsanforderung
  • Effektive Schwingungsgeschwindigkeit (Beschleunigung)
  • Peak-to-Peak Werte
Einfache Inbetriebnahme, Parametrierung und Montage
  • Visualisierung der Betriebszustände über LEDs.
  • LEDs im transluzenten Gehäuse ohne Durchbrücke. Dadurch zusätzlicher Mehrwert für Schutzart.
  • Einfache Einstellung und Anpassung der Parameter und Grenzwerte an unterschiedlichste Applikationsanforderungen (nach ISO10816-3) via IO-Link.
Industrie 4.0 ready mit IO-Link-Schnittstelle
IO-Link Schnittstelle für eine nahtlose Einbindung und Kommunikation in modernste Industrie 4.0 Steuerungskonzepte.

Visuelle Zustandsanzeige einfach gemacht
Der Sensor kann im SIO-Modus mit zwei PNP/NPN Schaltausgänge eingesetzt werden, die individuell auf die jeweiligen Anforderungen via IO-Link parametriert werden. Grenzwerte lassen sich dann über passende Signalleuchten visualisieren.

Präzise Messung auch unter rauen Umgebungsbedingungen
  • Temperaturbereich -40 °C ... +85 °C und Schutzart IP68 / IP69K
  • Robustes Gehäuse mit Schockfestigkeit bis 200 g
Datenblatt

CMSVT38

PDF ∼ 842,8 KB | 04.2025
DE
EN
FR
Betriebsanleitung

CMSVT38

PDF ∼ 3,9 MB | 03.2025
DE
EN
Software

Pactware Version 6.x

ZIP ∼ 328,0 MB | 04.2024

PACTware DTM IOL IODD Interpreter

ZIP ∼ 32,4 MB | 03.2024

DTM IO-Link Master - USB

ZIP ∼ 4,1 MB | 04.2024

M-CAD / STEP

CMSVT38

ZIP ∼ 93,9 KB | 04.2025

Produkt Zertifikate

UL CoC USA/ Kanada - Neigungssensoren

PDF ∼ 376,8 KB | 02.2025
EN
Produkt Video

CMSVT38 and PACTware - Product Overview

MP4 ∼ 28,6 MB | 11.2024
EN

Zubehör

EMV - Schirmklemme

EMV - Schirmklemme

Für EMV-gerechte Installation des Geber-Kabels.
  • Montage auf Hutschiene
  • Schirmdurchmesser:
8.0000.4G06.0312 (03-12 mm)

  • Gewicht ca. 7,4 g
  • Klammer (Federstahl, verzinkt)
  • Fuß (Federstahl)
8.0000.4G06.0312
Datenblatt
EMV-Schirmklemme
DE EN FR
M-CAD / STEP
8.0000.4G06.0XXX

IO-Link Master

IO-Link Master

Zur Parametrierung von Geräte-Einstellungen über FDT/IODD-Kommunikation USB-Schnittstelle für den einfachen Anschluss an einen PC sowie zur Stromversorgung.
IOL1A.1K1341.ZZ1UU1
Datenblatt
IO-Link Master USB
DE EN FR
Software
DTM IO-Link Master - USB
Software
PACTware DTM IOL IODD Interpreter

Einfache Anbindung für jedes Ethernet Protokoll.

Einfache Anbindung für jedes Ethernet Protokoll.

Unterschiedliche Varianten für die Protokolle EtherNet/IP, EtherCAT und PROFINET mit 4 Class A Ports.
Bestehende Feldgeräte, die klassische Schaltsignale senden, können über die Class A Ports auch im SIO-Mode betreiben werden.
IOL4A.124341.1222XX

Einfache Anbindung für jedes Ethernet Protokoll.

Einfache Anbindung für jedes Ethernet Protokoll.

Unterschiedliche Varianten für die Protokolle EtherNet/IP, EtherCAT und PROFINET mit 4 Class A und 4 Class B Ports.
Bestehende Feldgeräte, die klassische Schaltsignale senden, können über die Class A Ports auch im SIO-Mode betreiben werden.
IOL4A4B.1L8341.1L21XX

Signalleuchte SL35 / SL55: platzsparende Lösung für eine zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.

Signalleuchte SL35 / SL55: platzsparende Lösung für eine zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.

Die Signalleuchten SL35 und SL55 mit einer 360° Rundum-LED-Anzeige sind die perfekte Lösung für eine schnelle und zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.
In Kombination mit den Kübler Sensoren lassen sich Messwerte mithilfe eingestellter Grenzwerte optimal über die Ampelfunktion (grün, gelb, rot) darstellen. Eine weitreichende Wahrnehmung kann über die optionale Sirene erreicht werden.
Die Signalleuchten sind durch ihre kompakte Bauweise und einem robusten Gehäuse vielfältig einsetzbar und bieten für Arbeiter und Aufsichtspersonal schnelle und übersichtliche Zustandsinformationen.
SLX5.XXX.XXX
Datenblatt
SL35 / SL55
DE EN

Signalsäule ST40: Zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.

Signalsäule ST40: Zuverlässige Signalisierung von Maschinen- und Anlagenzuständen.

Die Signalsäule ST40 mit einer 360° Rundum-LED-Anzeige ist die perfekte Lösung für eine schnelle und zuverlässige Signalisierung von Maschinen- und Anlagenzuständen. Eine weitreichende Wahrnehmung kann über die optionale Sirene erreicht werden.
Dank der integrierten IO-Link Schnittstelle kann das Produkt einfach und nahtlos in ein bestehendes IO-Link-Netzwerk eingebunden werden.
Die Signalsäule ist vor allem in unübersichtlichen oder weitläufigen Umgebungen die ideale Wahl, den Überblick zu behalten.
ST40.1X2.3X8
Datenblatt
ST40
DE EN

Kabel und Steckverbinder

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig PUR Ø 5,2 mm ± mm
4x0,34 mm2
05.00.6061.6211.XXXM

Datenblatt
M12 Kabelsatz, PUR, Buchse, 4-polig, A-codiert, Ende offen
DE EN FR

M12 Steckverbinder mit Kabel ,

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig

Stift 4-polig PUR Ø 5,2 mm ± mm
4 x 0,34 mm2
05.00.6061.6462.XXXM

Datenblatt
M12 Kabelsatz, PUR, Buchse, 4-polig, A-codiert + Stift
DE EN FR

M12 Steckverbinder ,

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Analog ±10 V
IO-Link
Spannungsversorgung
Buchse 4-polig
05.B8141-0

Datenblatt
M12 Buchse, 4-polig, A-codiert
DE EN FR
