Systeme zur Kollisionsvermeidung (Collision Avoidance) findet man nicht nur in PKWs in Form von Abstandswarnsystemen, Spurwechsel- und Notbremsassistenten. Auch LKWs, Traktoren, Baufahrzeuge, Krane, Roboter und Dronen sind auf zuverlässige Sensoren zur Kollisionswarnung angewiesen, um Schäden und Unfälle durch Kollisionen mit Personen oder Hindernissen zu vermeiden. Dabei ist die wetterunbhängige Radar Technologie besonders gut zum Kollisionsschutz geeignet.
Radarsensoren für Objekterkennung und Kollisionsvermeidung
Systeme zur Kollisionsvermeidung (Collision Avoidance) findet man nicht nur in PKWs in Form von Abstandswarnsystemen, Spurwechsel- und Notbremsassistenten. Auch LKWs, Traktoren, Baufahrzeuge, Krane, Roboter und Dronen sind auf zuverlässige Sensoren zur Kollisionswarnung angewiesen, um Schäden und Unfälle durch Kollisionen mit Personen oder Hindernissen zu vermeiden. Dabei ist die wetterunbhängige Radar Technologie besonders gut zum Kollisionsschutz geeignet.
Radarsensoren für den Kollisionsschutz erfassen zur

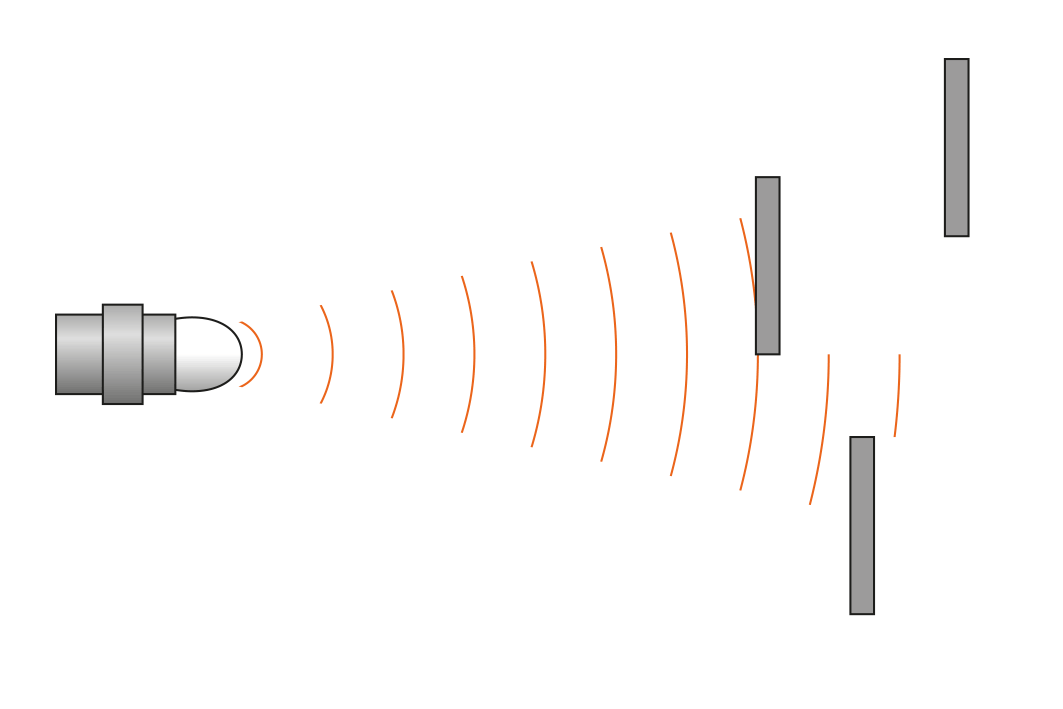

Hinderniserkennung über eine Abstandsmessung die Position von statischen oder bewegten Objekten in der Radarkeule. Wenn der Radarsensor ein Hindernis innerhalb von definierten Abstandswerte detektiert, kann ein mehrstufiger Sicherheitsprozess aktiviert werden. LKWs, Traktoren, Baufahrzeuge, Krane, Roboter und Dronen sind auf zuverlässige Sensoren zur Kollisionswarnung angewiesen, um Schäden und Unfälle durch Kollisionen mit Personen oder Hindernissen zu vermeiden. Gerade für Außenanwendungen ist die wetterunbhängige Radar Technologie besonders gut zum Kollisionsschutz geeignet.
Vorteile von Kübler Radarsensoren
PRODUKTIV
Präzise Distanzmessung selbst in harschen Industrieumgebungen.
VERLÄSSLICH
Zuverlässige & schnelle Distanzmessung auch bei Staub, Dampf, Rauch, Vibrationen oder extremen Temperaturen
WIRTSCHAFTLICH
Minimaler Wartungsaufwand:
keine beweglichen Teile – kontaktlose Messung – kaum Reinigung nötig
Kollisionsvermeidung
Kollisionsvermeidung
Kollisionsvermeidung
Kollisionsvermeidung
Kollisionsvermeidung
Radarsensoren für einfache Objekterkennung in kompakter Bauform
Weitere Öffnungswinkel ±8° für die Erfassung von Objekten auch in einem größeren Bereich.
- kompakte Bauform für beengte EInbausituationen
- weiter Messbereich von 0,15 bis 20 m oder 0,3 bis 40 m
- einfache Montage, Einstellung und Inbetriebnahme
- analoger Ausgang 4 ... 20 mA + 3 Schaltausgänge
Fokussierte Erfassung, für das selektieren von einzelnen Objekten im komplexen Umfeld
- kompakte Bauform für beengte EInbausituationen
- weiter Messbereich von 0,15 bis 20 m oder 0,3 bis 30 m
- einfache Montage, Einstellung und Inbetriebnahme
- analoger Ausgang 4 ... 20 mA + 3 Schaltausgänge
Maximale Signalstärke
Befestigungswinkel zur optimalen Ausrichtung des Sensors zur Applikation
Für ein optimales Messergebnis ist die exakte Ausrichtung des Sensors auf das Messobjekt entscheidend. Die maximale Signalstärke der reflektierten Radarwelle wird mit der rechtwinkligen Ausrichtung des Radarsensors zur Oberfläche des Messobjektes erreicht. Gerade bei schmalem Öffnungswinkel sind die Toleranzen für eine Abweichung von der Senkrechten relativ klein, um überhaupt ein Signal zu empfangen.
Für die schnelle und genaue Ausrichtung sind für die Reihe
RAD5xx entsprechende Befestigungswinkel verfügbar.Entweder für Drehungen um eine oder um zwei Achsen senkrecht zur Messrichtung.
Winkelreflektor zur Optimierung der Signalstärke in der Applikation
Unebene Oberflächen oder problematische Fokusierung auf ein Zielobjekt in größerer Entfernung können die Signalstärke des zu empfangenden Radarsignals stark beeinflussen. Zur Steigerung der Signalstärke für eine höhere Messgenauigkeit können hier Winkelreflektoren beitragen.
- Erhöhung der Signalstärke, die von einem Ziel empfangen wird.
- Vergrößerung des möglichen Winkels zwischen Sensor
und Ziel.
Winkelreflektoren „bündeln“ die Radarsignale über einen größeren Bereich. Die Geometrie ist so ausgelegt, dass Reflektionen an jeder Stelle (b+c) den gleichen Weg zum Sensor hin und zurück legen wie die direkte Reflektion (a) im 90° Winkel.
Maximale Transparenz
ConfigBox zur einfachen Visualisierung der Echokurve sowie
Einstellung der Parameter und Filterfunktionen
Zur Übertragung der Sensor-Daten an einen PC/Laptop. Nach dem Anschluss des Sensors über die ConfigBox an den PC wird über den Browser die Konfigurations-Software geöffnet.
Über die Software kann der Sensor auf die jeweiligen
Applikationsanforderungen konfiguriert oder im Betrieb auf seinen Status geprüft werden. Neben der Visualisierung der Echokurve können folgende Einstellungen konfiguriert werden:
- Konfiguration der Analogschnittstelle
- Einstellung des Schaltpunkte für die Schaltausgänge
- Einstellung des Messbereiches
- Festlegung des Signalschwellenwertes
- Selektion des gewünschten Signals bei mehreren Peaks
- uvm.
Radarsensoren für anspruchsvolle Objekterkennung
Schnell und präzise mit maximalem Fokus und echtzeitfähiger Messrate von 500 Hz.
- Schmaler Öffnungswinkel ±1,5° für hohes Messsignal
- Linearität bis ±0,3 mm
- Messbereich 0,1 m bis 6 m oder 0,3 bis 50 m
- Intelligentes Zubehör zur einfachen Inbetriebnahme sowie für eine Schutz vor großer Hitze
- PROFINET-Schnittstelle mit zusätzlicher 4 ... 20 mA Schnitt stelle sowie drei digitale Schaltausgänge PNP/NPN
Maximale Signalstärke
Montageplatte zur Winkel-Feinjustierung
Für ein optimales Messergebnis ist die exakte Ausrichtung
des Sensors auf das Messobjekt entscheidend. Die maximale
Signalstärke der reflektierten Radarwelle wird mit der
rechtwinkligen Ausrichtung des Radarsensors zur Oberfläche des
Messobjektes erreicht. Gerade bei schmalem Öffnungswinkel
sind die Toleranzen für eine Abweichung von der Senkrechten
relativ klein, um überhaupt ein Signal zu empfangen.
Zur Winkel-Feinjustierung des Radarsensors RAD7xx die eine
spezielle Monatgeplatte. Über 2 Justierschrauben lässt sich die
Platte bis ±2 mm horizontal und ±1,5 mm vertikal verstellen.
Über Gewindbohrungen lässt sich der RAD7xx sowohl direkt
alsauch mit dem Hitzeschutzgehäuse an der Montageplatte
befestigen
Winkelreflektor zur Optimierung der Signalstärke in der Applikation
Unebene Oberflächen oder problematische Fokusierung auf ein
Zielobjekt in größerer Entfernung können die Signalstärke des zu
empfangenden Radarsignals stark beeinflussen. Zur Steigerung
der Signalstärke für eine höhere Messgenauigkeit können hier
Winkelreflektoren beitragen.
- Erhöhung der Signalstärke, die von einem Ziel empfangen wird.
- Vergrößerung des möglichen Winkels zwischen Sensor und Ziel.
Winkelreflektoren „bündeln“ die Radarsignale über einen größeren
Bereich. Die Geometrie ist so ausgelegt, dass Reflektionen an jeder
Stelle (b+c) den gleichen Weg zum Sensor hin und zurück legen wie
die direkte Reflektion (a) im 90° Winkel.
Maximaler Hitzeschutz
Hitzeschutzgehäuse mit Anschluss für Luftkühlung
Das Hitzeschutzgehäuse für die Radarsensoren RAD7xx verfügt
über ein aktives Kühlsystem. Es ermöglicht den Betrieb der
Sensoren bei auch bei extremen Umgebungstemperaturen bis
1600 °C.
Kollisionsschutz mit Radarsensoren – Anwendungen

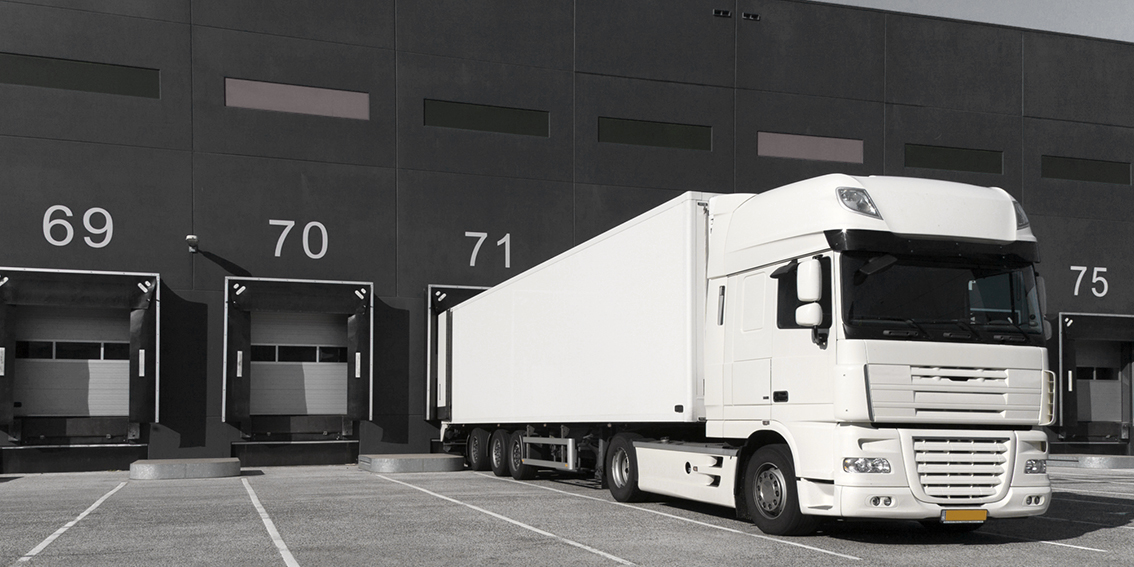

Kollisionsvermeidung an LKW Laderampen
Kollisionsvermeidung von Portal- und Brückenkrane
Objekterkennung mit Radarsensoren – Anwendungen

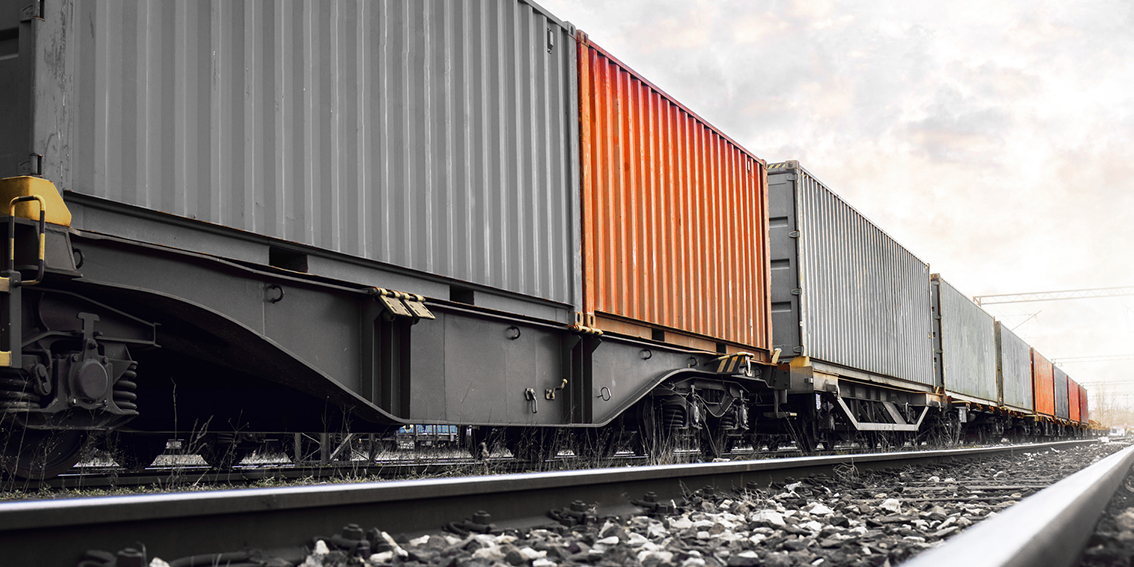

Dedektion von Containern auf Zugwaggons
Erkennen, Zählen und Prüfen der Ausrichtung

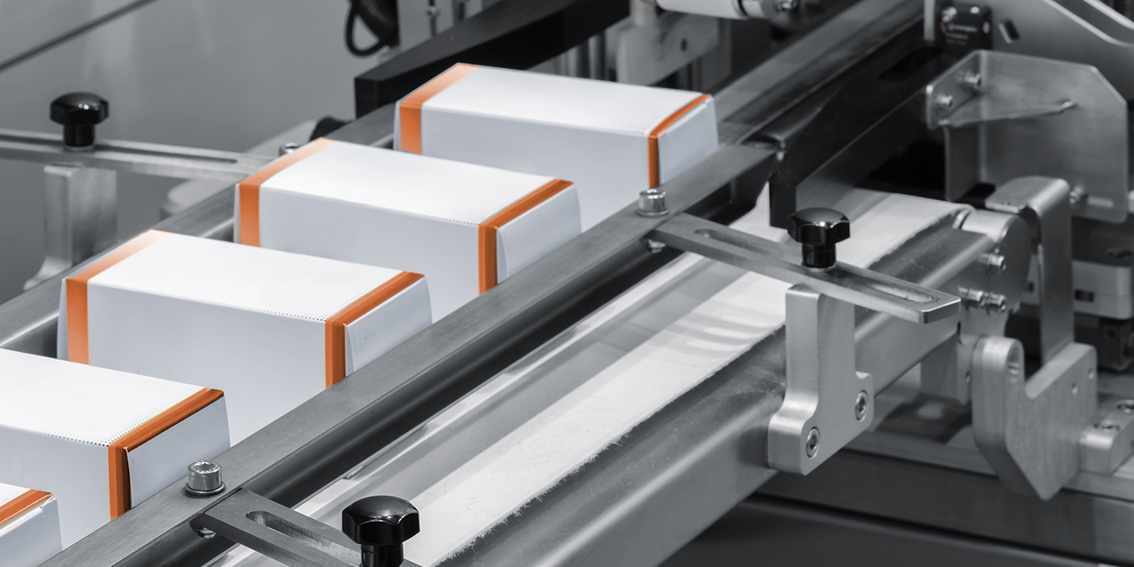

Erkennen von Objekten auf Fließbändern
Auch zur Überprüfung von Inhalten in Verpackungen
