Schachtkopiersysteme

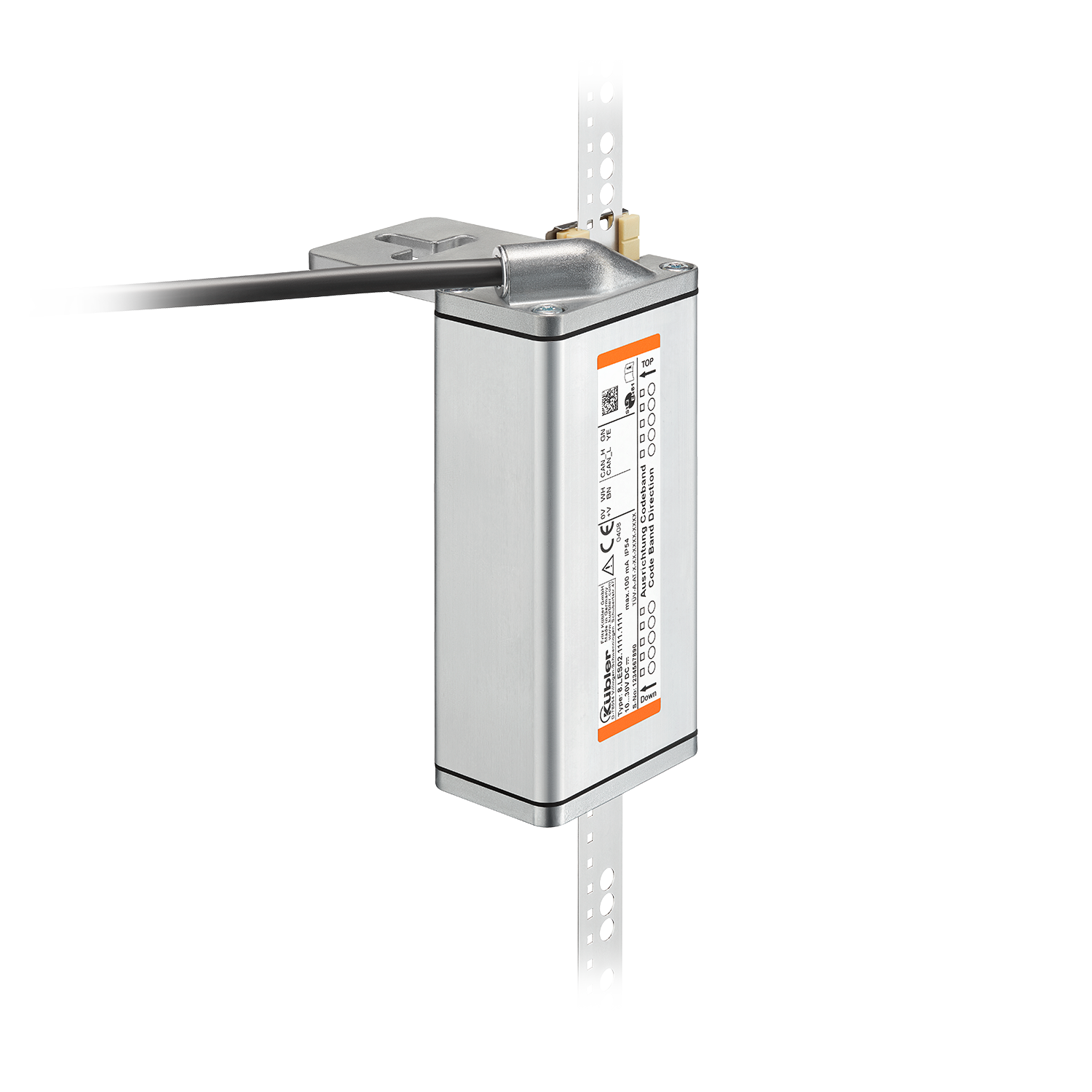

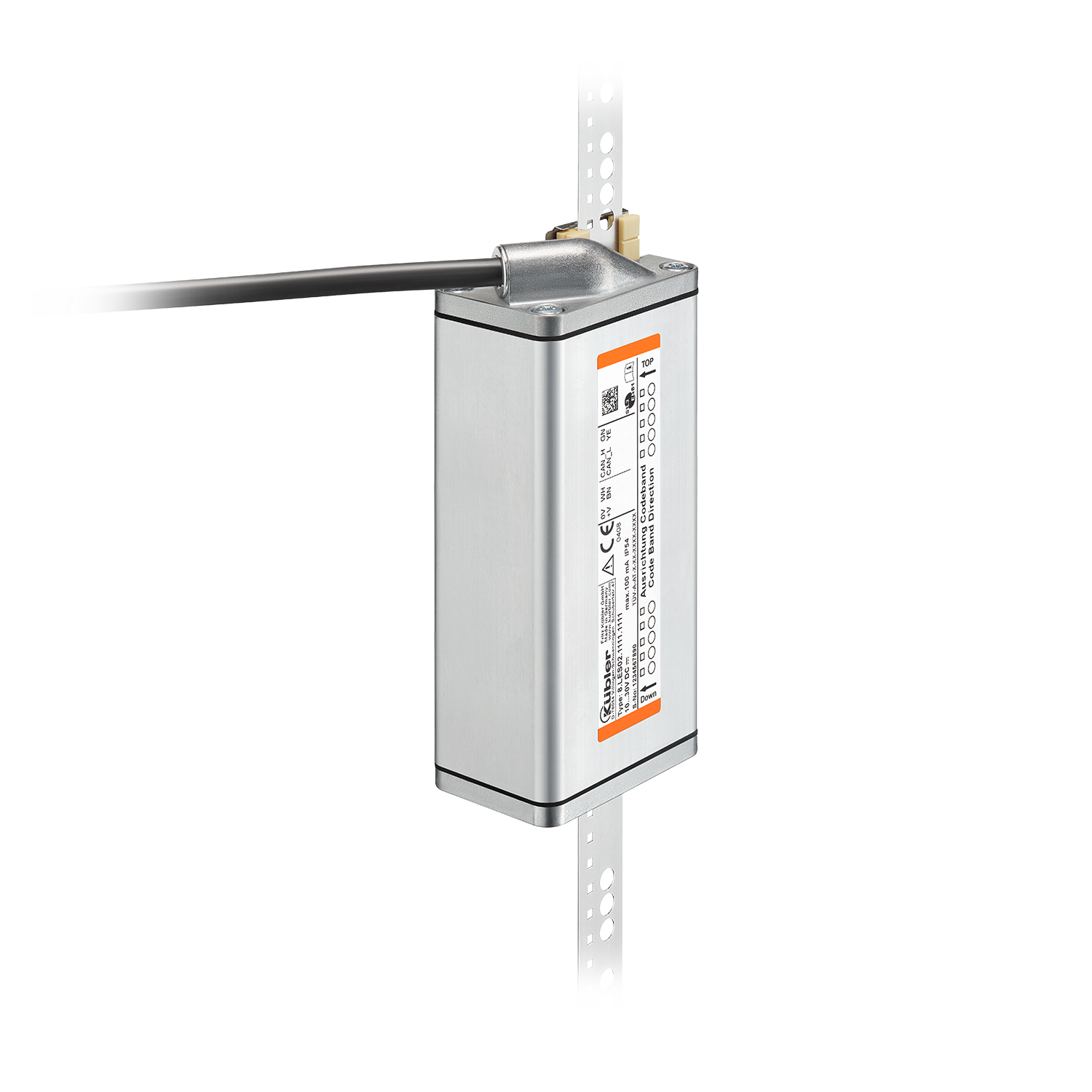

Ants LES02

  • SIL3, EN 81-20/21/50
  • Extrem kompakt
  • Einfache Montage
  • max. Messlänge 392 m
  • Geschwindigkeit 12 m/s
  • Auflösung max. 0,5 mm
  • Genauigkeit 1 mm
CAN

Schachtkopiersystem – sichere und absolute Positionierung der Aufzugskabine.

Ants LES02 ist ein extrem robustes, kompaktes und berührungsloses Messsystem. Mit einer Auflösung von 0,5 mm und einer Verfahrgeschwindigkeit von 8 m/s werden absolute Positionswerte des Fahrkorbes über ein berührungsloses Messprinzip schlupffrei ermittelt. Zusätzliche Komponenten wie Magnetschalter werden überflüssig. In Kombination mit der PSU02 können zahlreiche Aufzugs- und Sicherheitsfunktionen realisiert werden. Besonders die einfache Montage reduziert Installationszeiten und trägt damit zur Senkung der Gesamtkosten bei.


Mechanisch
Messsystem Schachtkopiersysteme
Messlänge 392 m
Geschwindigkeit 12 m/s
Baugröße 126 mm x 55 mm x 37 mm
Arbeitstemperatur -10 °C ... +70 °C
Schutzart IP54
Gewicht 500 g
Elektrisch
Auflösung max. 0,5 mm
Genauigkeit 1 mm
Schnittstellen CAN
Spannungsversorgung 10...30 V DC

 Eigenschaften

  • SIL3 zertifiziert durch TÜV.
  • Absolute Positionswerte.
  • Messlänge bis zu 392 m.
  • Status-LED.
  • Extrem robust und kompakt.
  • Codeband aus Edelstahl.
  • Einfache Montage.
  • Berührungsloses Messprinzip.

 Nutzen

  • Erfüllt Sicherheitsfunktionen nach EN81-20/-21/-50 (kombinierbar mit Kübler PSU02).
  • Eliminiert bisherige Komponenten wie Endschalter, Türzonenmagnete, ….
  • Höchste Verfügbarkeit – bei Stromausfall entfällt Referenzfahrt.
  • 100 % schlupffrei – absolute Positionserfassung direkt am Fahrkorb.
  • Geeignet für enge Einbauräume.
  • Reduzierter Installationsaufwand.
Datenblatt

Ants LES02

PDF ∼ 655,7 KB | 09.2022
DE
EN
FR
Betriebsanleitung

Ants LES02

Mehrsprachig: , Deutsch, Englisch, Französisch, Italienisch, Spanisch
PDF ∼ 4,6 MB | 09.2022

Installationsanleitung

Code Band Verpackung Ants

Mehrsprachig: , Deutsch, Englisch, Französisch, Italienisch, Spanisch
PDF ∼ 1,1 MB | 09.2022

Handbuch

Ants LES02 (Linear Encoder Safe)

PDF ∼ 1,1 MB | 09.2022
DE
EN
Konformitätserklärung

Ants LES02 CE

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 68,1 KB | 09.2022

M-CAD / STEP

LEX02.1

ZIP ∼ 2,5 MB | 09.2022

LEX02.2

ZIP ∼ 2,4 MB | 09.2022

LES.MK

ZIP ∼ 1,7 MB | 09.2022

Produkt Zertifikate

TÜV SIL3 EN81 Ants LES02

Mehrsprachig: Deutsch, Englisch
PDF ∼ 1,3 MB | 09.2022

LEx02 UL USA

PDF ∼ 71,3 KB | 09.2022
EN

LEx02 UL Canada

PDF ∼ 75,5 KB | 09.2022
EN
Hinweis

Montage-Kit Ants Base und Ants Safe

Mehrsprachig: , Deutsch, Englisch, Französisch, Italienisch, Spanisch
PDF ∼ 356,1 KB | 09.2022

Nachweis Codeband Nummern

Mehrsprachig: , Deutsch, Englisch, Französisch, Italienisch, Spanisch
PDF ∼ 617,2 KB | 09.2022

Ablängung, Kennzeichnung und Nachverfolgung Codeband 392 m

Mehrsprachig: , Deutsch, Englisch, Französisch, Italienisch, Spanisch
PDF ∼ 1,5 MB | 09.2022

Broschüren

Lösungen für die Aufzugstechnik

PDF ∼ 6,1 MB | 04.2022
DE
EN

Zubehör

EMV - Schirmklemme

EMV - Schirmklemme

Für EMV-gerechte Installation des Geber-Kabels.
  • Montage auf Hutschine
  • Schirmdurchmesser:
8.0000.4G06.0312 (03-12 mm)
8.0000.4G06.0718 (07-18 mm)

  • Gewicht ca. 7,4 g
  • Klammer (Federstahl, verzinkt)
  • Fuß (Federstahl)
8.0000.4G06.0312
8.0000.4G06.0718
Datenblatt
EMV-Schirmklemme
DE EN FR
M-CAD / STEP
8.0000.4G06.0XXX

Montage-Kit Safe

Montage-Kit Safe

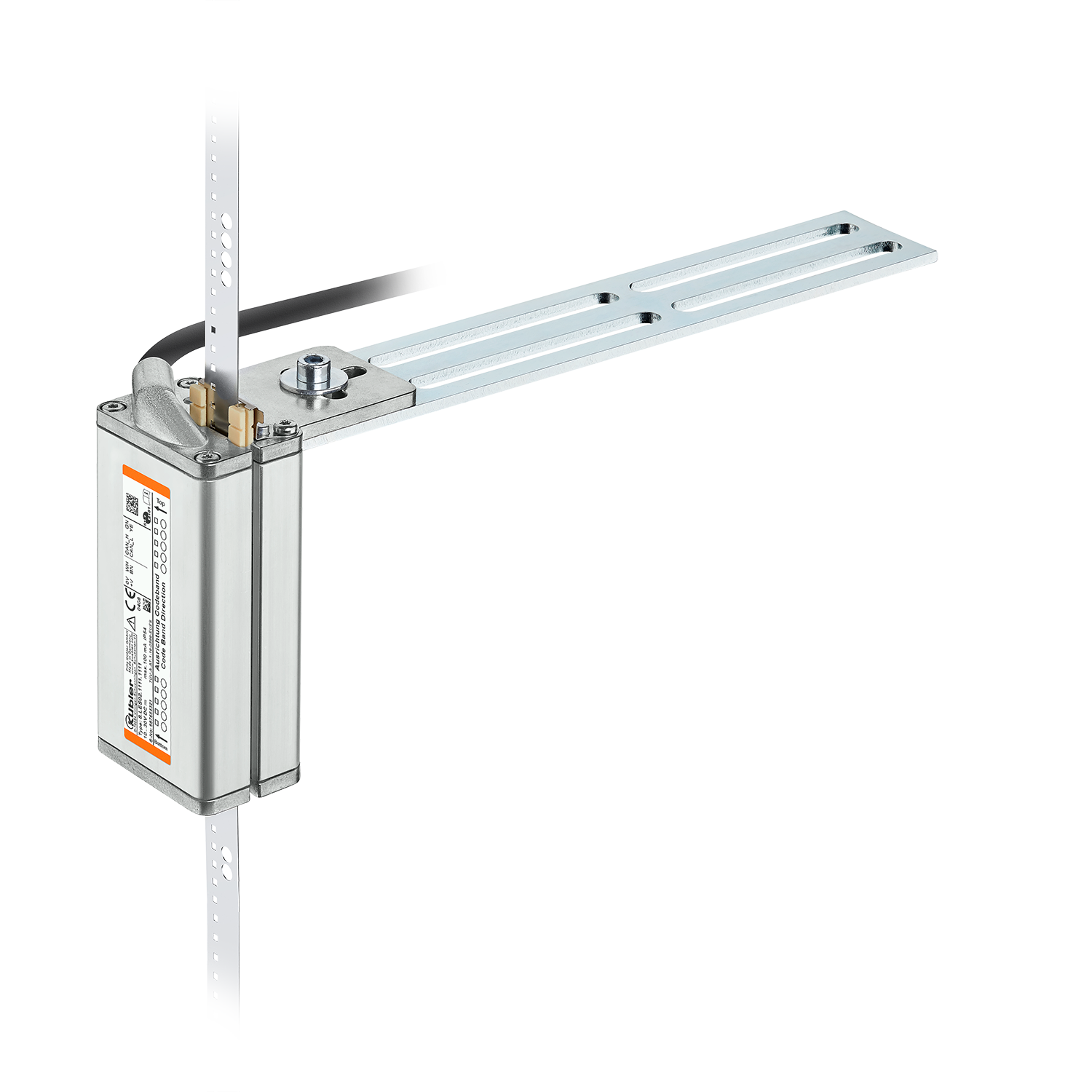

Das Montage-Kit LES.MK beinhaltet alle Komponenten, die Sie für eine Installation des Ants LES02 Sensors und dessen Codeband im Aufzugsschacht benötigen.
Safe 8.LES.MK.0001
Datenblatt
LES.MK - Montage-Kit Safe
DE EN FR
M-CAD / STEP
LES.MK

Gleitleisten

Gleitleisten

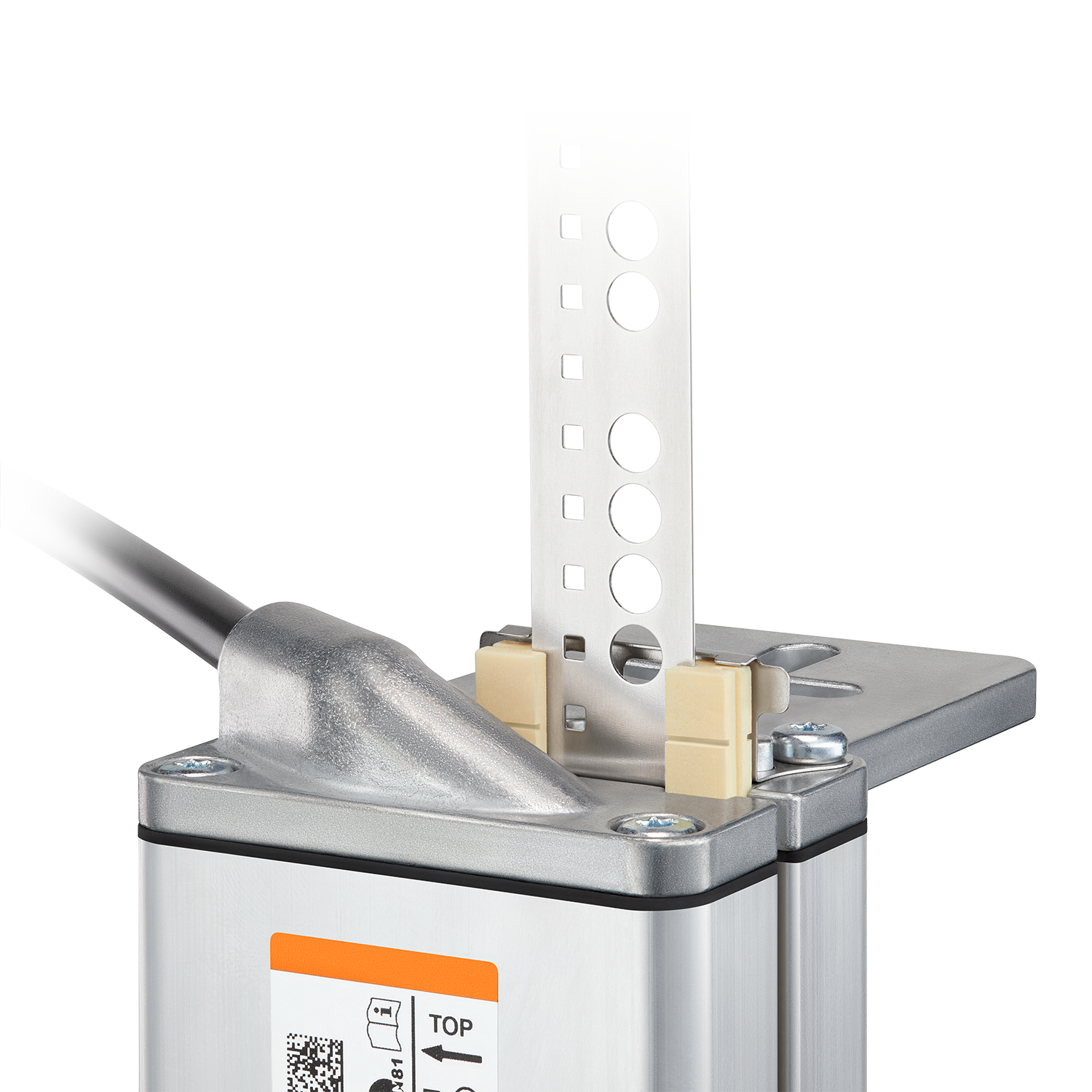

Gleitleisten dienen der seitlichen Führung des Codebands LEX.BA in den Sensoren LEB02 und LES02.

Lieferumfang:
2 x Gleitleisten für LEB02 / LES02
8.LEX.ZB.0002
Datenblatt
Gleitleisten
DE EN FR

Karabiner-Haken

Karabiner-Haken

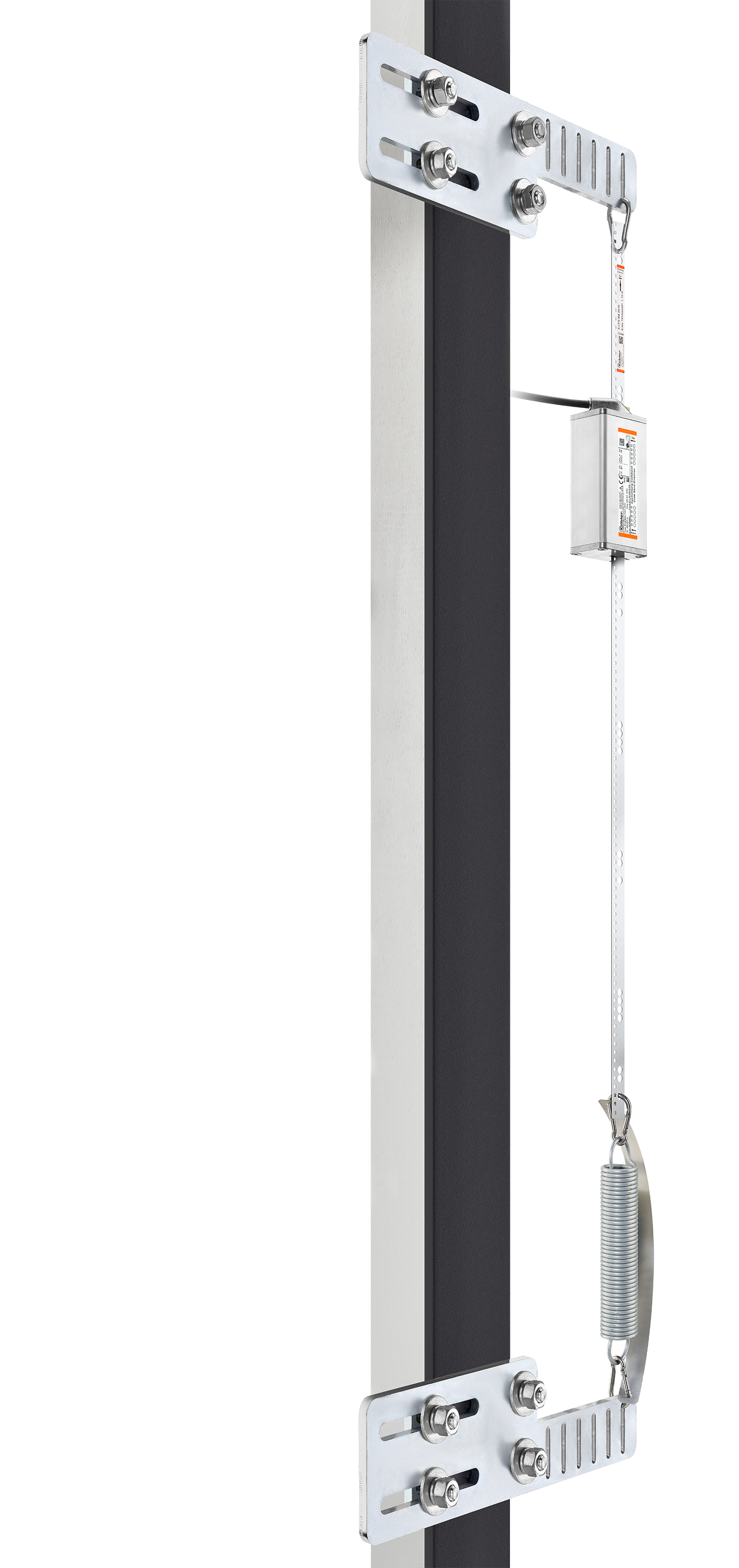

Karabiner-Haken zur Befestigung des Codebands LEX.BA an den Schienenbefestigungen.

Lieferumfang:
1 x Karabiner-Hakenenbefestigungen.
8.LEX.ZB.0007
Datenblatt
Karabiner
DE EN FR

Arretierelement

Arretierelement

Das Arretierelement dient der Befestigung der Gleitleisten im Sensor Ants LEB02 und Ants LES02.
Das Arretierelement sollte ersetzt werden, wenn es Deformationen oder Beschädigungen aufweist.

Lieferumfang:
1 x Arretierelement
1 x Linsenschraube M3,5 x 12
8.LEX.ZB.0013
Datenblatt
Arretierelement
DE EN FR
