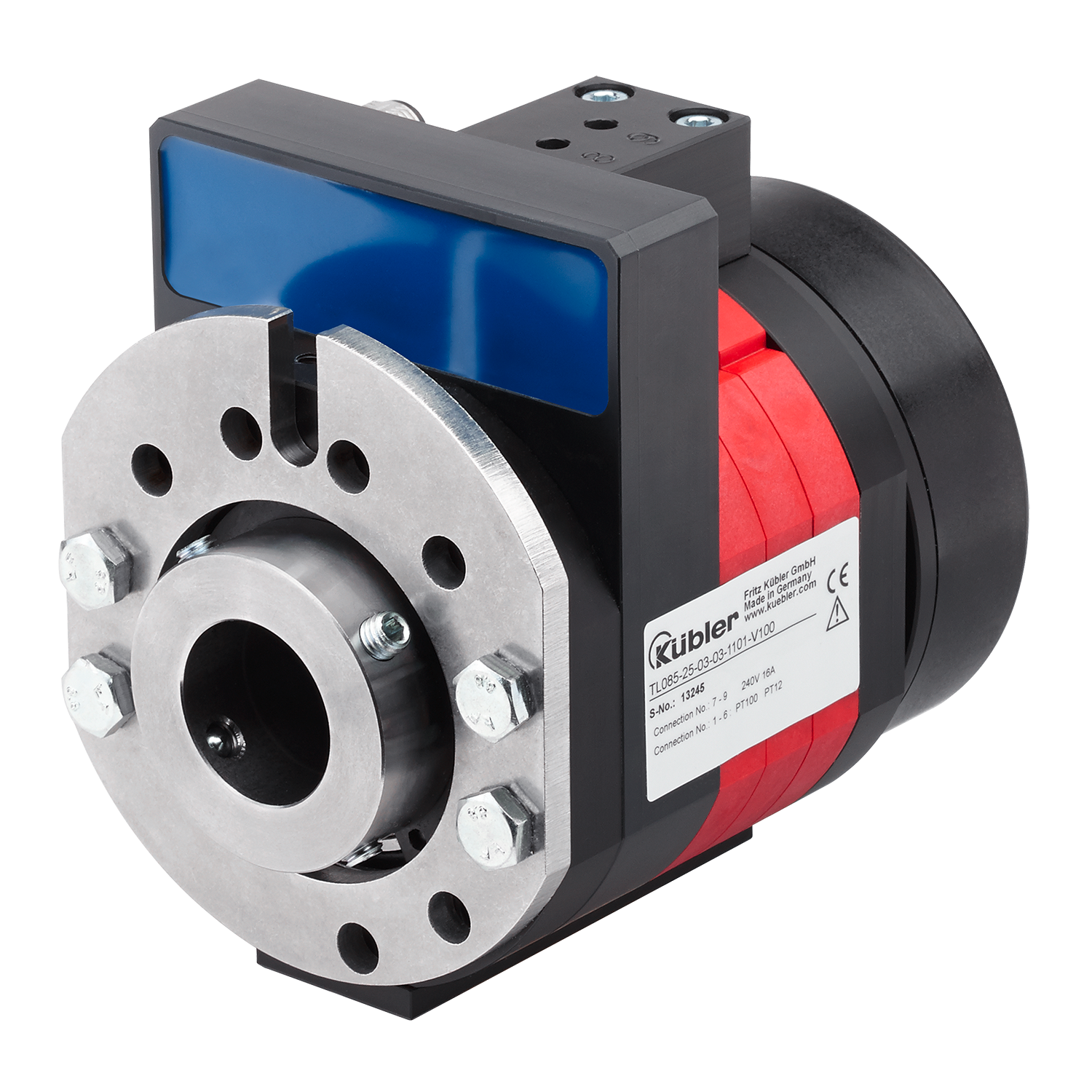

SRI085

Schleifring

SRI085

  • Kontaktlose Übertragung
  • Wartungsfrei
  • Lange Lebensdauer

Kontaktlose Signalübertragung – wartungsfreier Schleifring.

Im Allgemeinen verwendet man Schleifringe, um elektrische Ströme, Signale oder Daten, Pneumatik und Hydraulik von einer stationären auf eine drehende Plattform zu übertragen. Die Signalübertragung des SRI085 erfolgt über eine berührungslose induktive Kopplung. Dadurch sind die Datenkanäle wartungsfrei. Der Aufbau ist modular und bietet höchste Flexibilität in einer Vielzahl von Anwendungen.

Mechanisch
Baugröße 85 mm
Montageart 25 mm Hohlwelle, durchgehend
30 mm Hohlwelle, durchgehend
Arbeitstemperatur -30 °C ... +85 °C
Schutzart IP50
IP64
Drehzahl 800 min-1
Lebensdauer 500 Millionen Umdrehungen
Wartungszyklen 150 Millionen Umdrehungen
Elektrisch
Anzahl Signalkanäle max. 3
Anzahl Lastkanäle max. 6
Laststromübertragung 16 A, 240 V AC
25 A, 240 V AC/DC
Flexibel und robust
  • Im Baukastensystem aufgebaut, wahlweise kombinierbare Lastübertragung und induktive Datenkopplung
  • Robustes GFK-Gehäuse (Polycarbonat mit Glasfaserverstärkung) für den industriellen Einsatz

Wartungsfrei
  • Wartungsfreie Signal-/Datenkanäle durch induktive Kopplung
  • Lange Lebensdauer
Datenblatt

SRI085

PDF ∼ 185,8 KB | 02.2018
DE
EN
FR
Installationsanleitung

SRI085

PDF ∼ 643,6 KB | 09.2014
DE
EN
CAD / STEP

SRI085

ZIP ∼ 988,7 KB | 11.2014

Konformitätserklärung

SR060E / SR085 / SR085B / SRI085 / EG Konformitätserklärung

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 67,5 KB | 04.2017

Miniflyer

SRI085

PDF ∼ 260,6 KB | 11.2014
DE
EN
FR

Zubehör

Kabel und Steckverbinder
