Drehgeber Inkremental

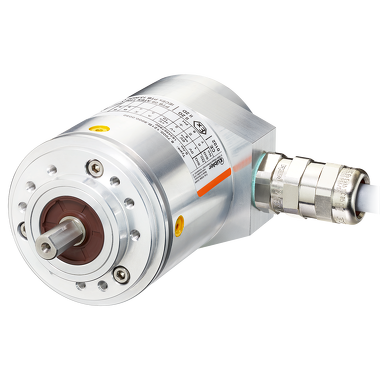

Sendix 7014FS2
|
|
Abgekündigtes Produkt
Dieses Produkt wird nicht mehr angeboten. Gerne unterstützen wir Sie bei der Auswahl eines Vergleichsproduktes.
Explosionsschutz und Funktionale Sicherheit bis SIL2/PLd.
Ex-Schutz und Funktionale Sicherheitstechnik in einem Gerät. Die inkrementalen Drehgeber Sendix 7014FS2 sind geeignet für den Einsatz in sicherheitsgerichteten Applikationen bis SIL2 nach EN 61800-5-2 bzw. PLd nach EN ISO 13849-1. Zusätzlich bieten diese Drehgeber Ex-Schutz im kompakten 70 mm Gehäuse aus seewasserbeständigem Aluminium.
| Mechanisch | |
|---|---|
| Baugröße | Ø 70 mm |
| Wellenart |
10 mm Welle, mit Fläche 12 mm Welle, mit Federnut |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Ø 70.00 mm |
| Arbeitstemperatur | -40 °C ... +60 °C |
| Schutzart |
IP67 |
| Anschlussarten |
Kabel axial Kabel radial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 1500 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
2.048 ppr Inkremental |
| Spannungsversorgung |
5 V DC 10...30 V DC |
| Schnittstellen |
SinCos |
Funktionale Sicherheitstechnik
- Drehgeber mit eigenständigem Zertifikat von IFA / TÜV.
- Geeignet für Anwendungen bis SIL2 nach EN 61800-5-2.
- Geeignet für Anwendungen bis PLd nach EN ISO 13849-1.
- Mit inkrementalen SinCos Spuren.
- Zertifizierter mechanischer Anbau + Elektronik.
- Bauart “Druckfeste Kapselung”.
- ATEX mit EU-Baumusterprüfbescheinigung.
- IECEx mit Certificate of Conformity (CoC).
Zubehör
Balgkupplungen (FS) ø 25 mm Mit Passfedernut
Balgkupplungen dienen der spielarmen Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht.Die Balgkupplungen (FS) dienen der sicheren Verbindung von Applikation und Sendix SIL Drehgebern.
Die sicherheitsgerichtete Balgkupplung besitzt neben dem Metallbalg innenliegende Klauen, die beim Versagen der Balgverbindung die Mitnahme des Drehgebers gewährleisten.
Varianten – für Wellendurchmesser d1/d2 in mm
10/10 – 10/12
| 8.0000.15FS.XXXX |
Flanschadapter Ø 115 mm, Euroflansch
Für Wellendrehgeber mit Flansch ø 70 mmLieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 6 Schrauben
| Drehgeber 70xx | 8.0010.2170.0000 |
