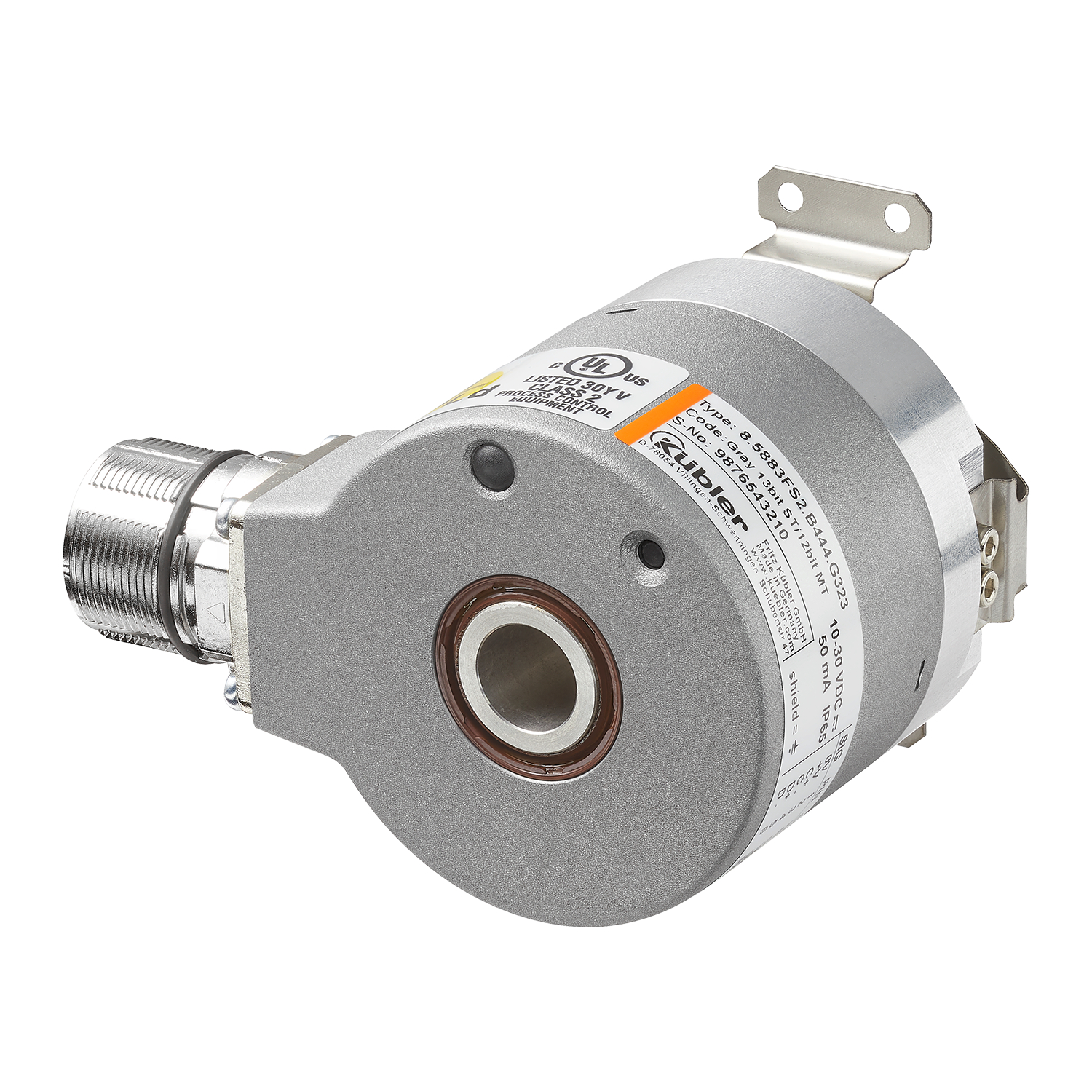

Drehgeber Absolut Multiturn
Sendix 5883FS2
|
|
Sichere Positionserfassung bis SIL2/PLd.
Die absoluten Drehgeber Singleturn Sendix 5863FS2 / 5883FS2 sind für den Einsatz in sicherheitsgerichteten Applikationen bis SIL2 nach EN 61800-5-2 bzw. PLd nach EN ISO 13849-1 geeignet. Die extra verblockten Lager im Safety-Lock™ Design, die hohe Integrationsdichte der Bauelemente auf OptoASIC-Basis und das stabile Druckgussgehäuse prädestinieren sie auch für anspruchsvolle Außeneinsätze bis IP67.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
10 mm Hohlwelle, durchgehend 12 mm Hohlwelle, durchgehend 14 mm Hohlwelle, durchgehend |
| Flanschart |
Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm |
| Arbeitstemperatur | -40 °C ... +90 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel radial Kabel tangential M23 Steckerverbinder radial |
| Drehzahl max. |
9.000 min-1 |
| Gewicht | 450 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
2.048 ppr Inkremental 17 Bit Singleturn 12 Bit Multiturn |
| Spannungsversorgung |
5 V DC 10...30 V DC |
| Schnittstellen |
SSI + 2048 ppr SinCos BiSS + 2048 ppr SinCos |
- Drehgeber mit eigenständigem Zertifikat von TÜV.
- Geeignet für Anwendungen bis SIL2 nach EN 61800-5-2.
- Geeignet für Anwendungen bis PLd nach EN ISO 13849-1.
- SSI bzw. BiSS Schnittstelle mit inkrementalen SinCos Spuren mit 2048 ppr.
- Zertifizierter mechanischer Anbau + Elektronik.
- Wellen- und Hohlwellenausführung.
- Kabel- und Steckervarianten.
- Unterschiedliche Anbauvarianten verfügbar.
Zubehör
Drehmomentstütze FS, flexibel
Für Hohlwellen-Drehgeber
mit Flansch ø 58 mm
Befestigungsradius 39,5 … 142,75 mm
Konzipiert für Funktionale Sicherheitstechnik.
Für Applikationen mit Axial- und Radialspiel bei niedriger Dynamik.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben M3x6 zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.4047.00FS |
Statorkupplung FS
Für Hohlwellen-Drehgeber
mit Flansch ø 58 mm
Befestigungsradius 31,5 mm
Konzipiert für Funktionale Sicherheitstechnik durch 4-Schrauben-Prinzip.
Lieferumfang
- Statorkupplung (Edelstahl)
- 4 Schrauben M3x6 zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 4 Schrauben
| 8.0010.40B2.00FS |
