Drehgeber Absolut Multiturn

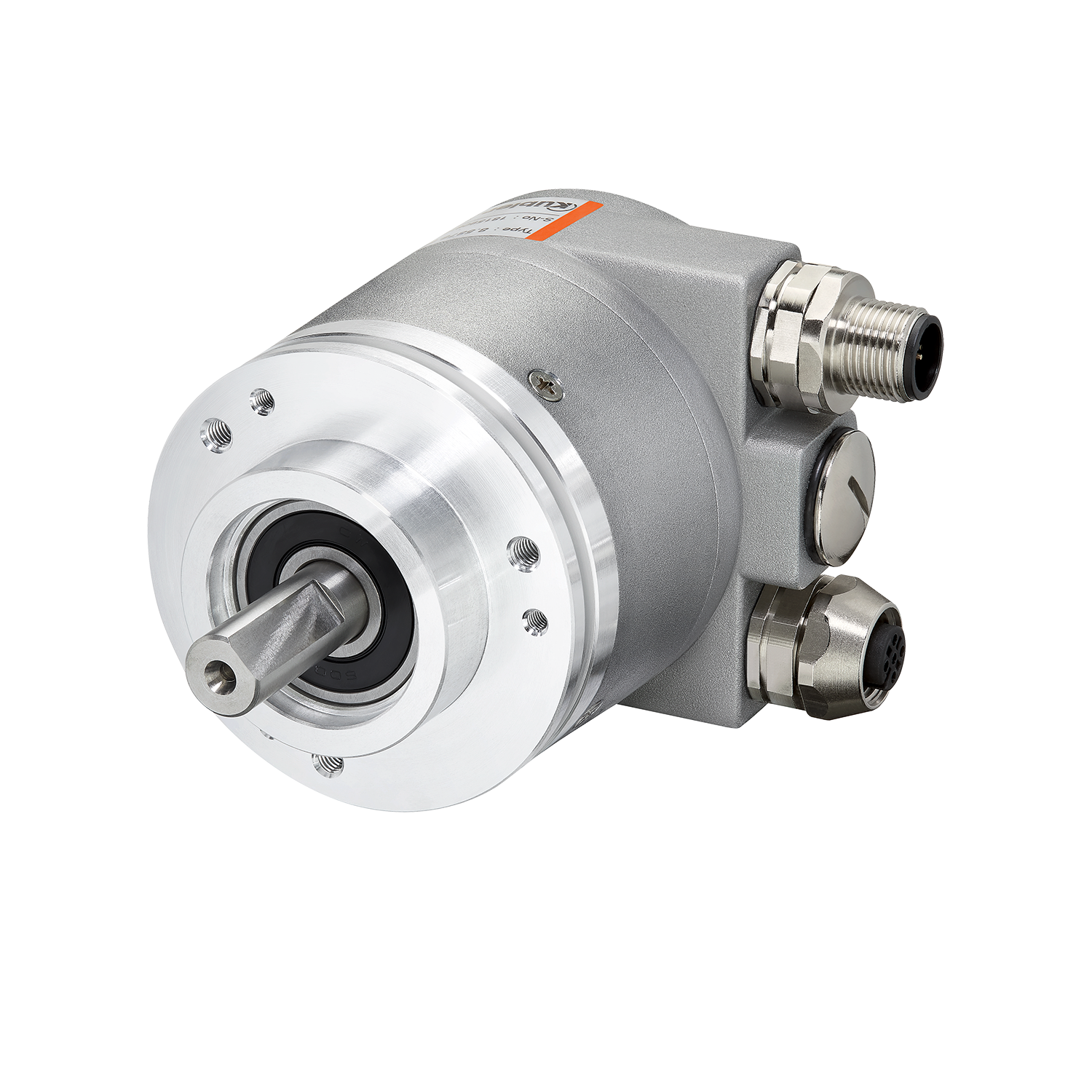

Sendix 5868
|
|
Für Feldbus-Kommunikation: Drehgeber mit CANopen- oder CANopenLift-Schnittstelle.
Die absoluten Drehgeber Multiturn Sendix 5868 / 5888 mit CANopen- oder CANopenLift-Schnittstelle und optischer Sensorik sind die richtigen Drehgeber für Feldbus-Anwendungen. Mit einer maximalen Auflösung von 28 bit verfügen diese Drehgeber optional über eine zusätzliche RS422 Inkrementalspur mit 2048 Impulsen.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
6 mm Welle, mit Fläche 10 mm Welle, mit Fläche 1/4 " Welle, mit Fläche 3/8 " Welle, mit Fläche |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Quadratflansch Ø 58.00 mm |
| Arbeitstemperatur | -40 °C ... +80 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel radial Sub-D Steckverbinder M23 Steckerverbinder radial M12 Steckerverbinder radial |
| Drehzahl max. |
9.000 min-1 |
| Gewicht | 570 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
2.048 ppr Inkremental 16 Bit Singleturn 12 Bit Multiturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
CANopen CANopen + 2048 ppr RS422 CANopen-Lift |
Zuverlässig
- Hervorragend geeignet für Anwendungen wie z.B. im Bereich der Mobilen Automation oder der Medizintechnik.
- Durch IP67-Schutz und weitem Temperaturbereich von -40°C bis +80°C auch für Außeneinsätze geeignet.
- Knotenadresse über Drehschalter oder Software einstellbar.
- Baudrate und Terminierung über DIP-Schalter oder Software einstellbar.
- Mit Bushaube oder Festanschluss sowie mit M12-Stecker oder Kabelanschluss
- Universal Scaling Function.
Zubehör
Balgkupplung, ø 19 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.0606 |
Montageglocke mit Federscheibenkupplung und Befestigungsexzenter (Set)
Für Wellendrehgeber mit Flansch ø 50 … 58 mmSchnelle Drehgebermontage. Elektrische und thermische Isolation durch glasfaserverstärkten Kunststoff und isolierende Federscheibenkupplung - komplette Lieferung als Set.
Lieferumfang
- Montageglocke
- Federscheibenkupplung (8.0000.1401.XXXX)
- Befestigungsexzenter (8.0000.4B00.0000)
- Montagezubehör
| 8.0000.4500.XXYY |
Flanschadapter, quadratisch
Für Wellendrehgeber mit Klemmflansch ø 50 … 58 mmLieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 4 Schrauben
| 58,0 mm x 4 mm | 8.0010.2100.0000 |
| 63,5 mm x 3 mm | 8.0010.2120.0000 |
| 70,0 mm x 10 mm | 8.0010.2600.0000 |
| 80,0 mm x 4 mm | 8.0010.2800.0000 |
Flanschadapter Ø 115 mm, Euroflansch
Für Wellendrehgeber mit Flansch ø 50 … 58 mmLieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 6 Schrauben
| Drehgeber 580x/5000 | 8.0010.2160.0000 |
Flanschadapter ø 58,0 mm
Für Wellendrehgeber mit Flansch ø 50 … 58 mmAdapter zur Umwandlung eines Klemmflansch in einen Synchroflansch.
Lieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 3 Schrauben
| 8.0010.2180.0000 |
Flanschadapter Ø 65 mm
Für Wellendrehgeber mit Flansch ø 50 … 58 mmMit diesem Flanschadapter können Kübler-Drehgeber der Baugröße 58 mm Fremdfabrikate der Baugröße 65 mm ersetzen.
Lieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 3 Schrauben
| 8.0010.2230.0000 |
Flanschadapter Ø 90 mm
Für Wellendrehgeber mit Flansch ø 50 … 58 mmAdapter zur Umwandlung eines Klemmflansch in einen Synchroflansch. Mechanisch kompatibel zu Drehgeber Typ 9000.
Lieferumfang
- Flanschadapter (Aluminium)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 6 Schrauben
| 8.0010.2270.0000 |
Lagerbox
Für Wellengeber mit Klemmflansch ø 58 mm und Welle 10 x 20 mmBei Antrieb des Drehgebers über Zahn- oder Kettenrad, Keil- oder Zahnriemen, Laufrad usw., werden im Betrieb die zulässigen axialen oder radialen Wellenbelastungen zumeist überschritten. Für diese Fälle ist die mit verstärkten Lagern ausgestattete Lagerbox bestens geeignet.
Lieferumfang
- Lagerbox mit Verschluss und O-Ring
- Kupplung für Welle 10 mm
- Adapterflansch 8.0010.2100.0000
- Montagezubehör
| 8.0010.8200.0004 |
Robuste Lagereinheit
Für Wellengeber mit Klemmflansch ø 50 … 58 mm und Welle 10 mmDurch die Trennung von Lagerlast und Sensorik erhält der Drehgeber in rauer Umgebung zusätzlichen Schutz.
Lieferumfang
- Robuste Lagereinheit
- 3 x Zylinderschraube M4x25 (SW3)
- 1 x O-Ring
| 8.0010.8200.000C |
