Drehgeber Absolut Singleturn

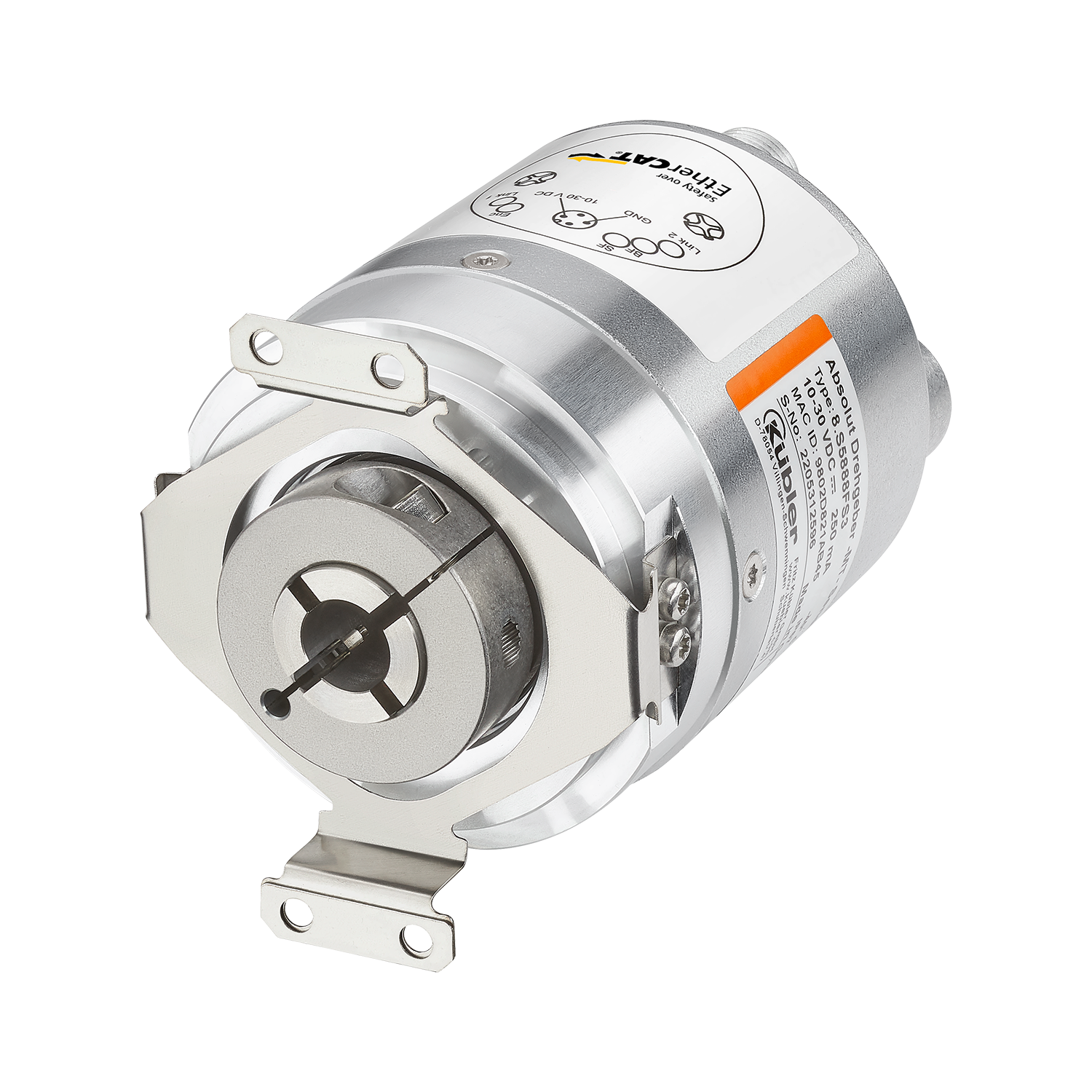

Sendix S5878FS2
|
|
Sicherer Sendix Drehgeber mit FSoE-Schnittstelle und Cyber Security
Die optischen absoluten Sendix S58 FSoE Drehgeber basieren auf der neuen Kübler Industrial Ethernet Plattform und sind daher heute schon für zukünftige Industrie 4.0 Konzepte ausgelegt. Als zertifizierte SIL2/PLd Drehgeber mit redundantem Aufbau und EtherCAT Schnittstelle unterstützen sie das FSoE Profil und sind für Safety Anwendungen prädestiniert.Highlight: Die sicheren Sendix Drehgeber sind mit Cyber Security ausgestattet.
Was bedeutet „Kübler Cyber Security“ für Drehgeber?
Cyber Security bei Drehgebern bedeutet, Systeme durch präventive Sicherheitsmechanismen vor internen und externen Bedrohungen zu schützen. Der FSoE-Drehgeber gewährleistet beispielsweise Schutz vor Fehlfunktionen vom Drehgeber bis hin zur Anlage, Netzwerküberlastungen und Hackerangriffen – für maximale Zuverlässigkeit und Sicherheit. Mit dem FSoE Drehgeber können Sie jetzt schon den Anforderungen gerecht werden, die Sie ab 2027 (gem. MVO) erfüllen müssen.Warum ist Kübler Cyber Security für Drehgeber wichtig?
Drehgeber sind ein attraktives Ziel für Hackerangriffe, da sie in industriellen Steuerungssystemen eine kritische Rolle spielen und ihre Manipulation massive Störungen, Sicherheitsrisiken und wirtschaftliche Schäden verursachen kann.Beispiele für Bedrohungen:
- Manipulation von Daten: Angreifer könnten versuchen, die von den Drehgebern gelieferten Daten zu verändern, was zu Fehlfunktionen und potenziell gefährlichen Situationen führen kann.
- Denial-of-Service-Angriffe (DoS): Durch Überlastung des Systems könnten Angreifer die Verfügbarkeit der Drehgeber beeinträchtigen, was zu sehr teuren Produktionsausfällen führen kann.
- Unbefugter Zugriff: Hacker könnten sich Zugang zu den Steuerungssystemen verschaffen, Daten abgreifen und kritische Prozesse stören oder sabotieren.
Wie schützt Kübler Ihre Drehgeber mit Cyber Security?
Kübler setzt auf eine Kombination aus fortschrittlicher Verschlüsselungstechnologie und kontinuierlicher Überwachung, um Ihre Drehgeber vor diesen Bedrohungen zu schützen.Unsere Lösungen bieten:
- Echtzeit-Überwachung: Ständige Überprüfung der Systemintegrität, um verdächtige Aktivitäten sofort zu erkennen und zu melden.
- Updatefähigkeit: Bedarfsgerechte Aktualisierungen der Sicherheitsfunktionen, um Sicherheitslücken zu schließen und stets gegen die neuesten Bedrohungen gewappnet zu sein.
- PKI Zertifikate: Die Integrität sämtlicher Firmware Updates ist durch ein PKI Zertifikat gesichert.
Connectivity steht für die Fähigkeit, zusätzliche Informationen zu kommunizieren und / oder sich zu vernetzen. Dies kann in Form von zusätzlichen Schnittstellen wie OPC-UA (z. B. für zusätzliche Edge-Kommunikation) oder mit Industrial Ethernet Kommunikation sowie mit einer digitaler Schnittstelle wie BiSS oder SCS open link erfolgen.
Identification ist die Fähigkeit, mittels eines elektronischen Datenblattes / Typenschildes technische Informationen zu übermitteln. Darüber hinaus können weitere Informationen der Maschine übermittelt werden (z. B. Information über die Antriebsachse, an der der Drehgeber installiert ist). Im Wesentlichen werden hier alle Informationen aufgenommen, die in der Anwendung für das Asset-Management erforderlich sind.
Diagnostics Funktionen geben relevante Informationen über den Zustand des Produktes (z. B. Fehlermeldungen) oder indirekte Informationen über die Anwendung. Beispielsweise kann ein integrierter Temperatursensor melden, dass der zulässige Arbeitstemperaturbereich verlassen wurde. Oder integrierte Vibrationssensoren geben Hinweise auf den Zustand der Lagerung eines Antriebsstranges. Gerade hoch integrierte lagerlose Systeme können zuverlässige Informationen liefern. Durch Log- und Time-Stamp-Funktionen in Industrial Ethernet Drehgebern besteht die Möglichkeit, Lifetime Histogramme zu erstellen.
Mit Adaptability ist die Anpassungsfähigkeit gemeint, die auf zwei Ebenen erfolgen kann:
- Auf operativer Ebene können die Parameter / Einstellungen eines Drehgebers im Betrieb geändert werden, um z. B. Rüstvorgänge zu optimieren oder Fehler in der Messung mit digitaler Signalverarbeitung zu eliminieren.
- Auf Systemebene können jederzeit Software-Updates durchgeführt werden
Der Funktionsumfang zur Umsetzung von Industrie 4.0 Konzepten kann nachträglich erweitert werden, um die Zukunftsfähigkeit des Systems zu gewährleistet. Deshalb sind alle Feldbus und Industrial Ethernet Drehgeber von Kübler standardmäßig mit einer Firmware Update-Funktion ausgestattet.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
3/8 " Hohlwelle, Sackloch 10 mm Hohlwelle, Sackloch 12 mm Hohlwelle, Sackloch 14 mm Hohlwelle, Sackloch 15 mm Hohlwelle, Sackloch 1/2 " Hohlwelle, Sackloch |
| Flanschart |
Statorkupplung FS Drehmomentstütze FS, starr Drehmomentstütze FS, flexibel Ø 58.00 mm |
| Arbeitstemperatur | -40 °C ... +80 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
M12 Steckverbinder axial |
| Drehzahl max. |
9.000 min-1 |
| Gewicht | 450 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
24 Bit Singleturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
Safety over EtherCAT / FSoE |
| Optionen | |
|---|---|
| auf Anfrage |
|
- Robuster Lageraufbau im Safety-Lock™ Design für Widerstandsfähigkeit gegen Vibrationen und Installationsfehler.
- Singleturn 15 bit (safe) oder 24 bit (non safe).
- SIL2, Performance Level Pld, Safety Category Cat. 3.
- Übertragung über Safety Telegramme 36/37, nach BP und XP.
- FoE (File over EtherCAT) ohne erforderlichen Webserver.
- Cyber Security / Hohe Anlagenverfügbarkeit, Schutz vor Missbrauch (gem. IEC 62443).
Aktuellste EtherCAT-Funktionalität
- Modular Device Profile ermöglicht die Einbindung in Anwendungen mit verschiedenen Anforderungen.
- Durch Unterstütztung des DC Mode implementierbar in Netzwerke für harte Echtzeitanforderungen mit Taktzyklen bis zu 125 μs (non safe).
- Ideal bei hochsynchronen Anwendungen, wie z. B. Achssynchronisierung.
- Gerüstet für verschiedenste Applikationen durch vielseitige Drehgeberfunktionalitäten wie z.B. Getriebefaktoren (Safe / Non-Safe) oder Grenzwertschalter etc.
Zubehör
Balgkupplungen (FS) ø 25 mm Mit Passfedernut
Balgkupplungen dienen der spielarmen Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht.Die Balgkupplungen (FS) dienen der sicheren Verbindung von Applikation und Sendix SIL Drehgebern.
Die sicherheitsgerichtete Balgkupplung besitzt neben dem Metallbalg innenliegende Klauen, die beim Versagen der Balgverbindung die Mitnahme des Drehgebers gewährleisten.
Varianten – für Wellendurchmesser d1/d2 in mm
10/10 – 10/12
| 8.0000.15FS.XXXX |
