Drehgeber Absolut Multiturn

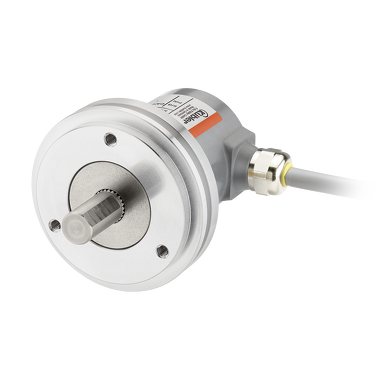

Sendix M5863
|
|
Energy Harvesting Technology: Elektronischer Multiturn-Drehgeber.
Der absolute Drehgeber Sendix M5863 mit Energy Harvesting Technology und SSI-Schnittstelle ist ein elektronischer Multiturn-Drehgeber ohne Getriebe und ohne Batterie – im Standardformat mit 58 mm Flansch. Durch hohe Robustheit und hohe Auflösung ideal geeignet für den Einsatz in anspruchsvollen Anwendungen.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
6 mm Welle, mit Fläche 10 mm Welle, mit Fläche |
| Flanschart |
Synchro- / Servoflansch Klemmflansch Ø 58.00 mm |
| Arbeitstemperatur | -40 °C ... +85 °C |
| Schutzart |
IP65 |
| Anschlussarten |
Kabel radial M12 Steckerverbinder radial |
| Drehzahl max. |
4.000 min-1 |
| Gewicht | 280 g |
| Elektrisch | |
|---|---|
| Abtastung | magnetisch |
| Auflösung max. |
14 Bit Singleturn 24 Bit Multiturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
SSI, binär SSI, gray |
Höchste Robustheit
- Robuster Lageraufbau im Safety-Lockplus™ Design für besonders hohe Widerstandsfähigkeit.
- Extra große Lager.
- Mechanisch geschützte Wellendichtung.
- Weiter Temperaturbereich von -40°C bis +85°C.
- Durch Energy Harvesting Technology ohne Getriebe und ohne Batterie.
- Winkelmessabweichung ±0,5°.
- Wiederholgenauigkeit ±0,2°.
- Kurze Regelzyklen, Taktfrequenz bei SSI bis 2 MHz.
- Auflösung max. 38 bit (14 bit ST + 24 bit MT).
Zubehör
Balgkupplung, ø 19 mm
Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.Varianten – für Wellendurchmesser d1/d2 in mm
06/06 – 08/08 – 10/06 – 10/08 – 10/10 – 12/10 – 12/12
| 8.0000.1102.XXXX |
