Sendix M5861

Drehgeber Absolut Multiturn

Sendix M5861

  • Mit 58 mm Flansch
  • Besonders widerstandsfähig
  • Magnetisch - robust
  • Baugröße Ø 58 mm
  • 16 Bit Multiturn
  • max 10 mm Welle, mit Fläche
 ATEX 2/22
RoHS
Analog 0...10 V

Energy Harvesting Technology: Elektronischer Multiturn-Drehgeber.

Der absolute Drehgeber Sendix M5861 mit Energy Harvesting Technology und Analogausgang ist ein elektronischer Multiturn-Drehgeber ohne Getriebe und ohne Batterie – im Standardformat mit 58 mm Flansch. Durch hohe Robustheit und hohe Auflösung ideal geeignet für den Einsatz in anspruchsvollen Anwendungen.

Mechanisch
Baugröße Ø 58 mm
Wellenart max 10 mm Welle, mit Fläche
Flanschart Synchro- / Servoflansch
Klemmflansch

Ø 58.00 mm
Arbeitstemperatur -40 °C ... +85 °C
Schutzart IP65

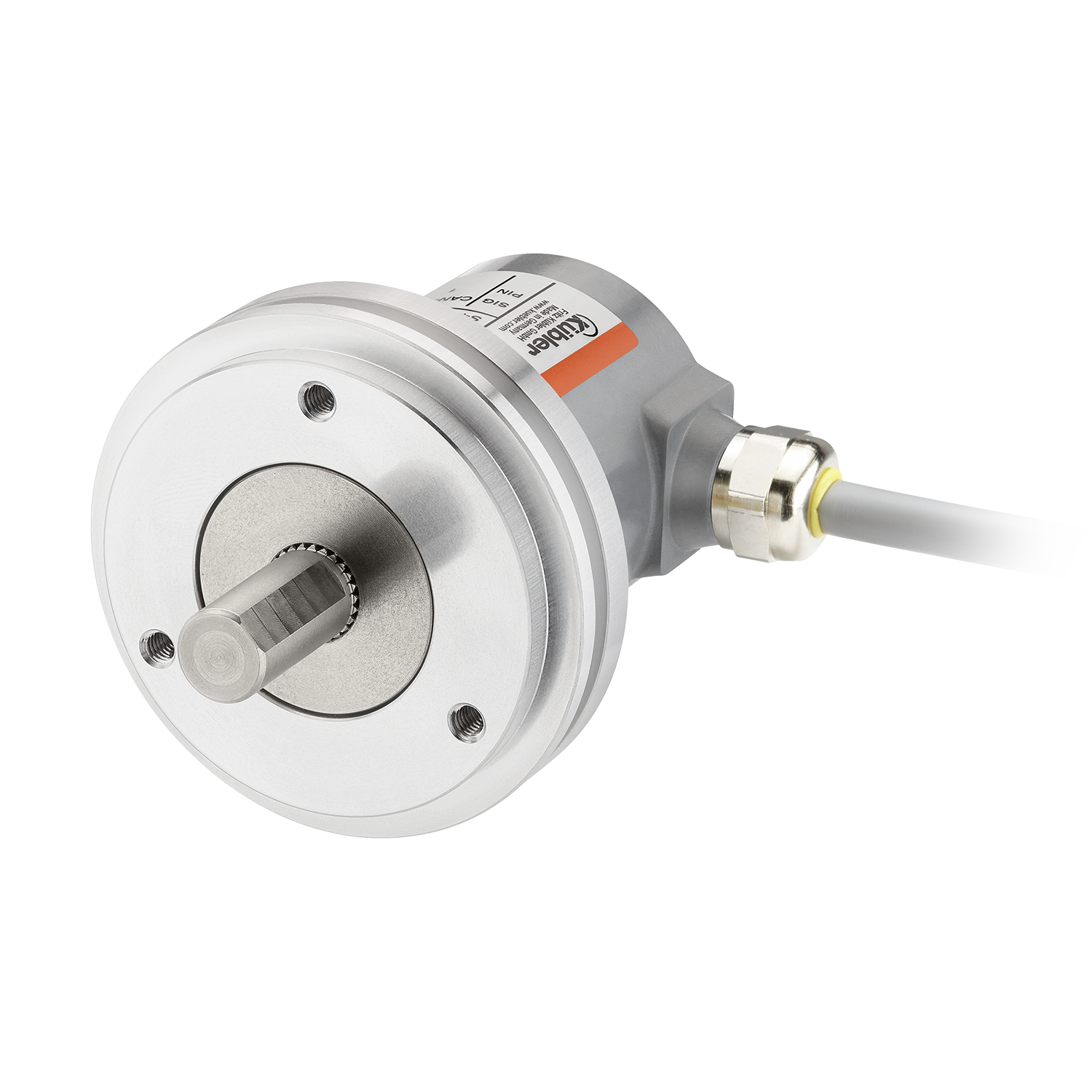

Anschlussarten Kabel radial

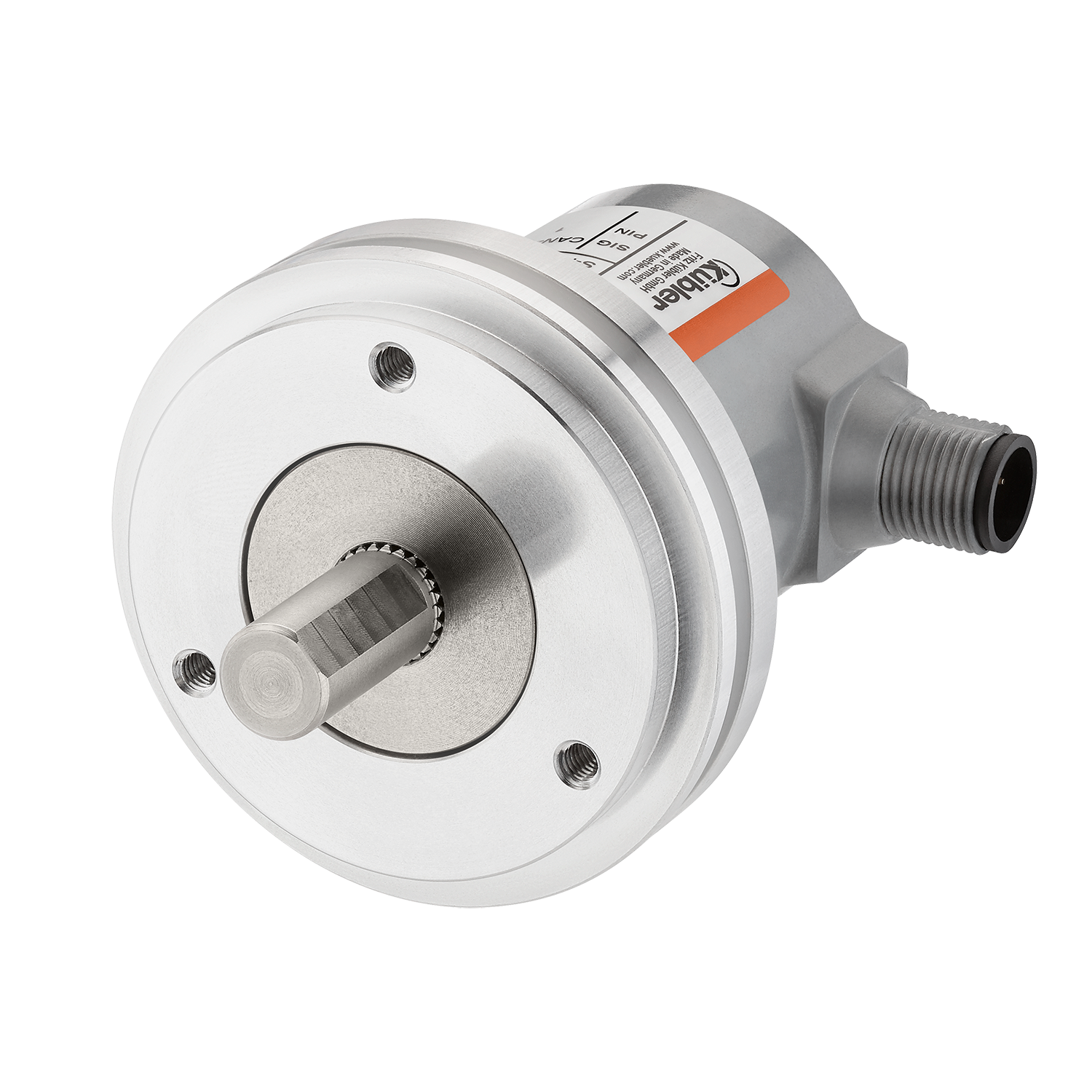

M12 Steckerverbinder radial
Drehzahl max. 4.000 min-1
Gewicht 200 g
Elektrisch
Abtastung magnetisch
Auflösung max. 16 Bit Multiturn
Versorgungsspannung 10...30 V DC
15...30 V DC
Schnittstellen Analog 0...10 V
Höchste Robustheit
  • Robuster Lageraufbau im Safety-Lockplus™ Design für besonders hohe Widerstandsfähigkeit.
  • Extra große Lager.
  • Mechanisch geschützte Wellendichtung.
  • Weiter Temperaturbereich von -40°C bis +85°C.
  • Durch Energy Harvesting Technology ohne Getriebe und ohne Batterie.
Applikationsorientiert
  • Stromausgang 4 ... 20 mA.
  • Spannungsausgang 0 ... 10 V bzw. 0 ... 5 V.
  • Messbereich skalierbar.
  • Endschalterfunktion.
Datenblatt

M5861

PDF ∼ 424,2 KB | 09.2018
DE
EN
US
FR
Installationsanleitung

Allgemeine Installationsanleitung Drehgeber

Mehrsprachig: Deutsch, Englisch, Französisch, Spanisch
PDF ∼ 459,7 KB | 07.2019

Sicherheitshinweis Drehgeber

Mehrsprachig: Englisch, Französisch
PDF ∼ 839,3 KB | 11.2017

Handbuch

M3661 / M3661R / M3681 / M5861

PDF ∼ 444,7 KB | 08.2016
DE
EN
FR
Sicherheitskennwerte

Sendix M5861 MTTFd

Mehrsprachig: Deutsch, Englisch
PDF ∼ 157,9 KB | 06.2019

CAD / STEP

M5861

ZIP ∼ 294,4 KB | 01.2017

Konformitätserklärung

M36x1 / M36x3 / M36x8 / M36x1R / M36x3R / M36x8R / M58x1 / M58x3 / M58x8 / EG Konformitätserklärung

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 358,0 KB | 04.2019

Zubehör

Balgkupplung

Balgkupplung

Balgkupplungen dienen der kostenoptimierten Verbindung von Motor und Drehgeber. Zusätzlich wird eine Korrektur von Winkelfehlern zwischen Antrieb und Drehgeber erreicht. Ausgleich bei größeren Axialfehlern.

Balgkupplung (Edelstahl).
Ø 19mm 8.0000.1102.XXXX
Ø 15mm 8.0000.1202.XXXX
Ø 25mm 8.0000.1502.XXXX
Datenblatt
8.000xxxxx Zubehör Kupplung
DE EN FR
CAD / STEP
8.0000.1102.XXXX Zubehör Balgkupplung

Kabel und Steckverbinder

M12 Steckverbinder mit Kabel

M12 Steckverbinder mit Kabel

Vorkonfektionierter Kabelsatz

Buchse 5-polig
05.00.6081.2211.XXXM

Datenblatt
M12-Kabelsatz-PVC_Buchse-5-pol-A+offen_05.00.6081.2211.002M
DE EN FR

M12 Steckverbinder

M12 Steckverbinder

Selbstkonfektionierbarer Steckverbinder

Buchse 5-polig
8.0000.5116.0000

Datenblatt
M12_Buchse_5-polig-A_8.0000.5116.0000
DE EN FR

Kabel 6x2x0,14 mm<sup>2</sup>  für den Ex-Bereich

Kabel 6x2x0,14 mm2 für den Ex-Bereich

Unkonfektionierte Meterware

PUR Ø 7,80 mm ± 0,20 mm
6x2x0,14 mm2
8.0000.6Q00.0000
Zertifikate
8.0000.6Q00.XXXX ATEX / Prüfbericht
DE EN
Datenblatt
Kabel_12-adrig_PUR_8.0000.6Q00.xxxx
DE EN FR
