Drehgeber Absolut Singleturn

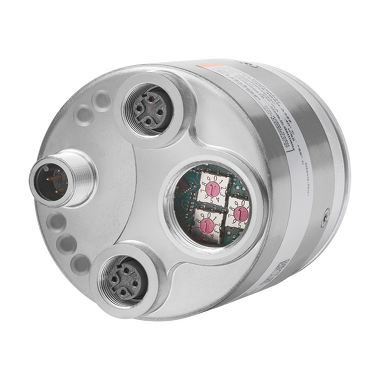

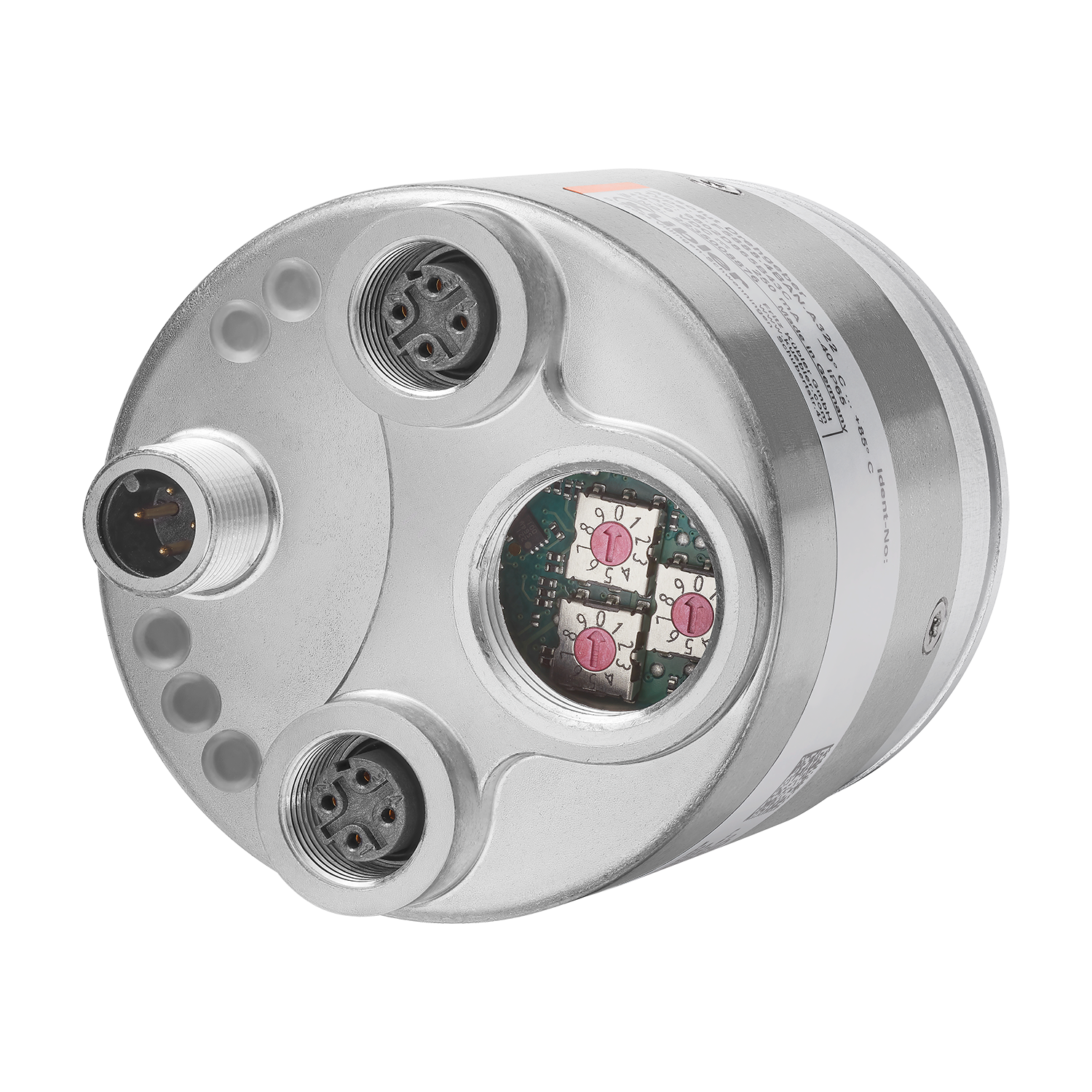

Sendix F5878
|
|
Neue Generation – bereit für die Zukunft.
Die optischen absoluten Sendix F58 EtherNet/IP Drehgeber basieren auf der neuesten CIP Version v3.32 und EtherNet/IP Version v1.30.
Zentrale Eigenschaften sind die Nachbarschaftserkennung, der Getriebefaktor, die Berechnung von Beschleunigungen sowie eine gleichzeitige Anbindung an bis zu 5 Steuerungen. Dank des neuen Frameworks kann die Funktionalität jederzeit über den integrierten Webserver per Update erweitert werden.
Connectivity steht für die Fähigkeit, zusätzliche Informationen zu kommunizieren und / oder sich zu vernetzen. Dies kann in Form von zusätzlichen Schnittstellen wie OPC-UA (z. B. für zusätzliche Edge-Kommunikation) oder mit Industrial Ethernet Kommunikation sowie mit einer digitaler Schnittstelle wie BiSS oder SCS open link erfolgen.
Identification ist die Fähigkeit, mittels eines elektronischen Datenblattes / Typenschildes technische Informationen zu übermitteln. Darüber hinaus können weitere Informationen der Maschine übermittelt werden (z. B. Information über die Antriebsachse, an der der Drehgeber installiert ist). Im Wesentlichen werden hier alle Informationen aufgenommen, die in der Anwendung für das Asset-Management erforderlich sind.
Diagnostics Funktionen geben relevante Informationen über den Zustand des Produktes (z. B. Fehlermeldungen) oder indirekte Informationen über die Anwendung. Beispielsweise kann ein integrierter Temperatursensor melden, dass der zulässige Arbeitstemperaturbereich verlassen wurde. Oder integrierte Vibrationssensoren geben Hinweise auf den Zustand der Lagerung eines Antriebsstranges. Gerade hoch integrierte lagerlose Systeme können zuverlässige Informationen liefern. Durch Log- und Time-Stamp-Funktionen in Industrial Ethernet Drehgebern besteht die Möglichkeit, Lifetime Histogramme zu erstellen.
Mit Adaptability ist die Anpassungsfähigkeit gemeint, die auf zwei Ebenen erfolgen kann:
- Auf operativer Ebene können die Parameter / Einstellungen eines Drehgebers im Betrieb geändert werden, um z. B. Rüstvorgänge zu optimieren oder Fehler in der Messung mit digitaler Signalverarbeitung zu eliminieren.
- Auf Systemebene können jederzeit Software-Updates durchgeführt werden
Der Funktionsumfang zur Umsetzung von Industrie 4.0 Konzepten kann nachträglich erweitert werden, um die Zukunftsfähigkeit des Systems zu gewährleistet. Deshalb sind alle Feldbus und Industrial Ethernet Drehgeber von Kübler standardmäßig mit einer Firmware Update-Funktion ausgestattet.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
3/8 " Hohlwelle, Sackloch 10 mm Hohlwelle, Sackloch 12 mm Hohlwelle, Sackloch 14 mm Hohlwelle, Sackloch 15 mm Hohlwelle, Sackloch 1/2 " Hohlwelle, Sackloch |
| Flanschart |

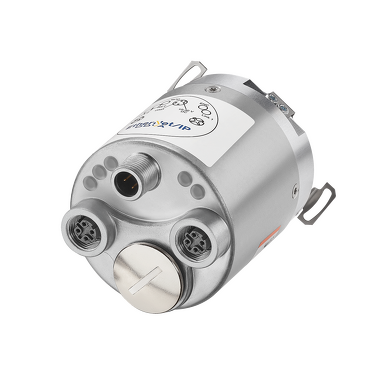

Federelement, lang Statorkupplung Drehmomentstütze, flexibel Ø 58.00 mm |
| Arbeitstemperatur | -40 °C ... +80 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
M12 Steckverbinder axial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 450 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
19 Bit Singleturn |
| Schnittstellen |
EtherNet/IP |
| Optionen | |
|---|---|
| auf Anfrage |
|
- Link Layer Discovery Protocol (LLDP).
- Skalierung der Gesamtauflösung über den Getriebefaktor.
- Hohe Auflösung: Singleturn bis zu 19 bit.
- Hochpräzise Einstellung von Geschwindigkeits- und Beschleunigungswerten durch Filter und Hysterese.
- Device Level Ring (DLR) Ringredundanz des Netzwerkes mit zwei Netzwerkports.
- Schneller und einfacher Geräteaustausch durch Nachbarschaftserkennung.
- Direkte Abbildbarkeit von Teilungsverhältnissen z. B. bei Zahnradübersetzung oder -untersetzungen.
- Für eine präzise Positionserfassung.
- Kosten- und Zeitersparnis bei der Einrichtung der Steuerung.
- Bei Unterbrechung der Ringstruktur wird die Kommunikation aufrecht erhalten.
| Software | ||
|---|---|---|
|
BootP DHCP EtherNet/IP Tool |
Website |
|
|
Ethernet Konfiguration Tool - Molex Tool - ODVA Mehrsprachig: Deutsch, EnglischZIP ∼ 1,1 MB | 02.2021 |
|
