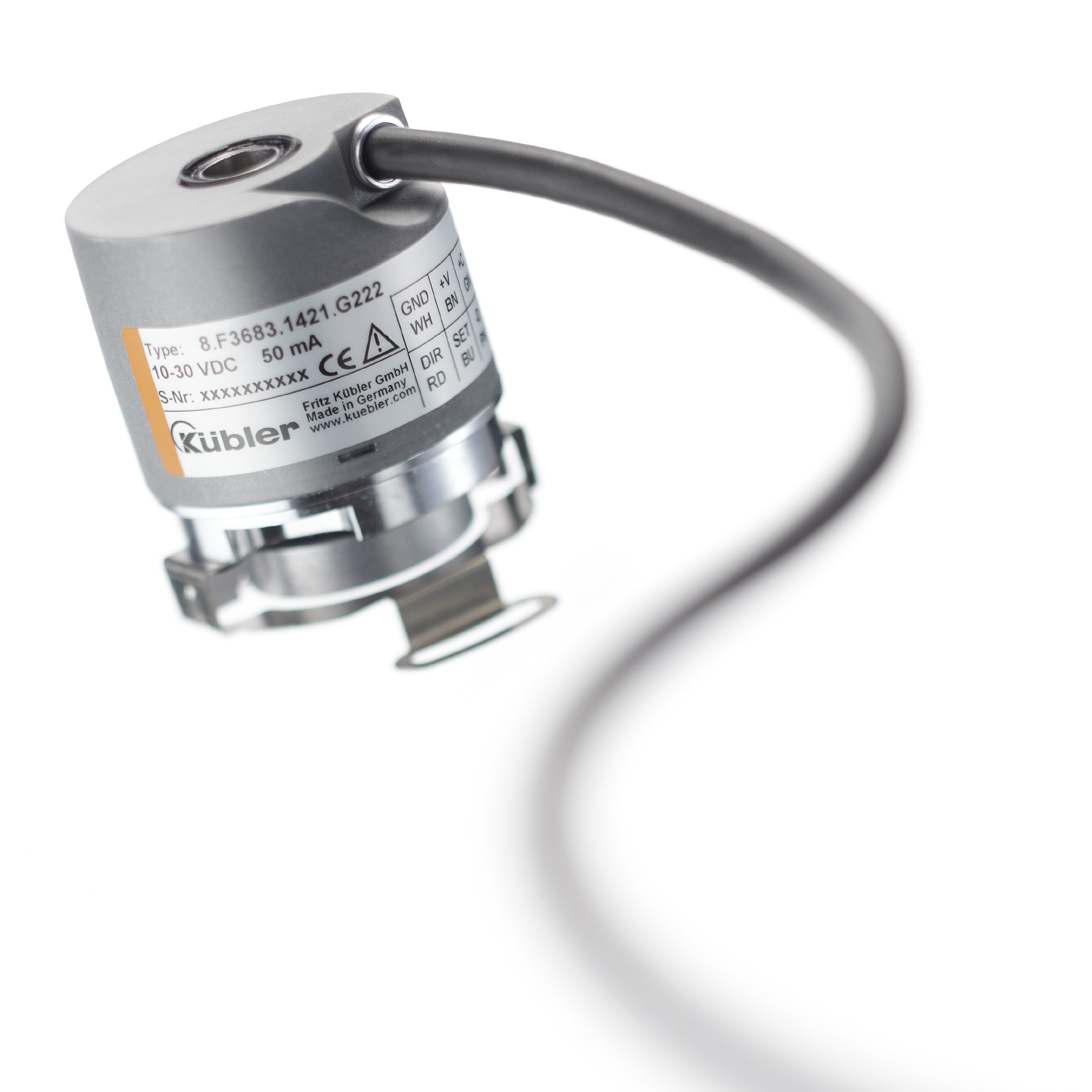

Drehgeber Absolut Multiturn
Sendix F3683
|
|
Intelligent Scan Technology™ – leistungsstark und wirtschaftlich zugleich.
Die absoluten Drehgeber Singleturn Sendix F3663 / F3683 mit patentierter Intelligent Scan Technology™ und SSI- oder BiSS-Schnittstelle zeichnen sich durch besondere Robustheit und Kompaktheit aus. Bei einer Baugröße von nur 36 x 42 mm ist eine durchgehende Hohlwelle bis zu 8 mm oder Sackloch-Hohlwelle bis zu 10 mm möglich. Die hochpräzise optische Sensorik erreicht eine Auflösung von bis zu 17 Bit Singleturn und bis zu 24 Bit Multiturn.
| Mechanisch | |
|---|---|
| Baugröße | Ø 36 mm |
| Wellenart |
6 mm Hohlwelle, durchgehend 10 mm Hohlwelle, Sackloch 8 mm Hohlwelle, durchgehend 1/4 " Hohlwelle, durchgehend |
| Flanschart |
Ø 36.00 mm |
| Arbeitstemperatur | -40 °C ... +90 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
Kabel tangential |
| Drehzahl max. |
12.000 min-1 |
| Gewicht | 200 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
17 Bit Singleturn 24 Bit Multiturn |
| Spannungsversorgung |
5 V DC 10...30 V DC |
| Schnittstellen |
SSI, binär SSI, gray SSI + 2048 ppr SinCos SSI + 2048 ppr RS422 BiSS |
- Robuster Lageraufbau im Safety-Lock™ Design für Widerstandsfähigkeit gegen Vibrationen und Installationsfehler.
- Reduzierte Anzahl Bauelemente sorgt für Unempfindlichkeit.
- IP67 Schutz und weiter Temperaturbereich von -40°C bis +90°C.
- Patentierte Intelligent Scan Technology™ (alle Single- und Multiturn-Funktionen auf einem OptoASIC) – höchste Zuverlässigkeit, hohe Auflösung bis 41 bit, 100 % magnetische Unempfindlichkeit.
- Hohe Präzision mit einer Datenaktualität des Positionswertes ≤ 1 µs.
- Hochauflösendes Feedback in Echtzeit durch Inkrementalausgänge SinCos und RS422.
- Kurze Regelzyklen, Taktfrequenz bei SSI bis 2 MHz / bei BiSS bis 10 MHz.
Zubehör
Statorkupplung, 2-flügelig
Für Hohlwellen-Drehgeber
mit Flansch ø 36 … 37 mm
Befestigungsradius 23 mm
Zur frontseitigen Befestigung am Drehgeberflansch. Für Applikationen mit Axial- und Radialspiel bei hoher Dynamik.
Lieferumfang
- Statorkupplung (Edelstahl)
- 2 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 2 Schrauben
| 8.0010.4C00.0000 |
Federelement, kurz
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 16 … 27 mm
Für Applikationen mit begrenztem Axialspiel bei niedriger Dynamik und begrenztem Einbauraum.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4H00.0000 |
Federelement, lang
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 30,7 … 36,7 mm
Für Applikationen mit hohem Axialspiel, bei niedriger Dynamik.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4I00.0000 |
