Drehgeber Absolut Multiturn
9080
|
Abgekündigtes Produkt
Für dieses Produkt steht ein neues / vergleichbares Produkt für Sie bereit.
Multiturn Drehgeber mit durchgehender Hohlwelle
Der Multiturn-Drehgeber 9080 mit CANopen-Schnittstelle und kombinierter optischer / magnetischer Sensorik ist prädestiniert für CANopen-Applikationen, bei denen eine große Hohlwelle benötigt wird. Diese durchgehende Hohlwelle ist bis zu einem Durchmesser von 28 mm verfügbar. Die maximale Auflösungen des 9080 liegtbei 25 bit.
| Mechanisch | |
|---|---|
| Baugröße | Ø 90 mm |
| Wellenart |
28 mm Hohlwelle, durchgehend |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
13 Bit Singleturn 12 Bit Multiturn |
| Schnittstellen |
CANopen |
Variabel
• Mit Kabelverschraubung oder M12-Stecker.
• Hohlwelle von 12 bis 28 mm.
• Über Bus programmierbar.
Anwenderfreundlich
• Programmierbarkeit aller relevanten Parameter.
• Große Auswahl an Wellen und
Befestigungsmöglichkeiten.
• Mit Kabelverschraubung oder M12-Stecker.
• Hohlwelle von 12 bis 28 mm.
• Über Bus programmierbar.
Anwenderfreundlich
• Programmierbarkeit aller relevanten Parameter.
• Große Auswahl an Wellen und
Befestigungsmöglichkeiten.
Zubehör
Befestigungsarm, 70 mm
Für Drehgeber A020, A02H, H120Befestigungsradius max. 135 mm
Für Applikationen mit niedrigem Axial- und Radialspiel, flexibel einstellbar.
Lieferumfang
- Befestigungsarm
- 2 Inbusschrauben M2,5 x 6
- 2 Zahnscheiben
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.40S0.0000 |
Befestigungsarm, 100 mm
Für Drehgeber A020, A02H, H120Befestigungsradius max. 165 mm
Für Applikationen mit niedrigem Axial- und Radialspiel, flexibel einstellbar.
Lieferumfang
- Befestigungsarm
- 2 Inbusschrauben M2,5 x 6
- 2 Zahnscheiben
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.40T0.0000 |
Befestigungsarm, 150 mm
Für Drehgeber A020, A02H, H120Befestigungsradius max. 215 mm
Für Applikationen mit niedrigem Axial- und Radialspiel, flexibel einstellbar.
Lieferumfang
- Befestigungsarm
- 2 Inbusschrauben M2,5 x 6
- 2 Zahnscheiben
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.40U0.0000 |
Drehmomentstütze, lang
Für Drehgeber A020, A02HBefestigungsradius 52 … 103 mm
Für Applikationen mit Axial- und Radialspiel bei niedriger Dynamik.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.4E00.0000 |
Federelement, kurz
Für Drehgeber A020, A02HTeilkreisdurchmesser 76 mm
Für Applikationen mit begrenztem Einbauraum.
Lieferumfang
- Federelement (Edelstahl)
- 2 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0003
| 8.0010.4J00.0000 |
Federelement, lang
Für Drehgeber A020, A02HBefestigungsradius 27 … 36 mm
Für Applikationen mit hohem Axialspiel.
Lieferumfang
- Federelement (Edelstahl)
- 2 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0003
| 8.0010.4K00.0000 |
Drehmomentstütze, kurz
Für Drehgeber A020, A02HBefestigungsradius 74,5 mm
Für Applikationen mit Axialspiel.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben zur Befestigung am Drehgeber
- Montagezubehör für Anbau an die Applikation
| 8.0010.4T00.0000 |
Kabel und Steckverbinder

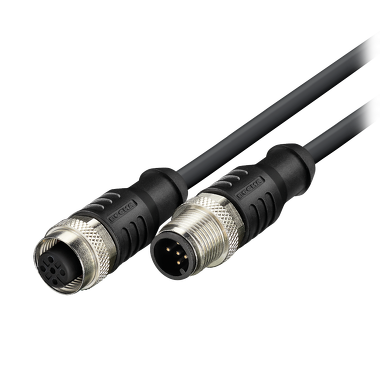

M12 Steckverbinder mit Kabel ,
Vorkonfektionierter Kabelsatz
Buchse 5-polig
2 x 0,34 mm2
↓
Stift 5-polig PUR Ø 6,7 mm ± mm2 x 0,34 mm2
05.00.6021.2523.XXXM
