Drehgeber Absolut Multiturn
Sendix 7083
|
|
Explosionsschutz: Drehgeber mit ATEX / IECEx Zulassung.

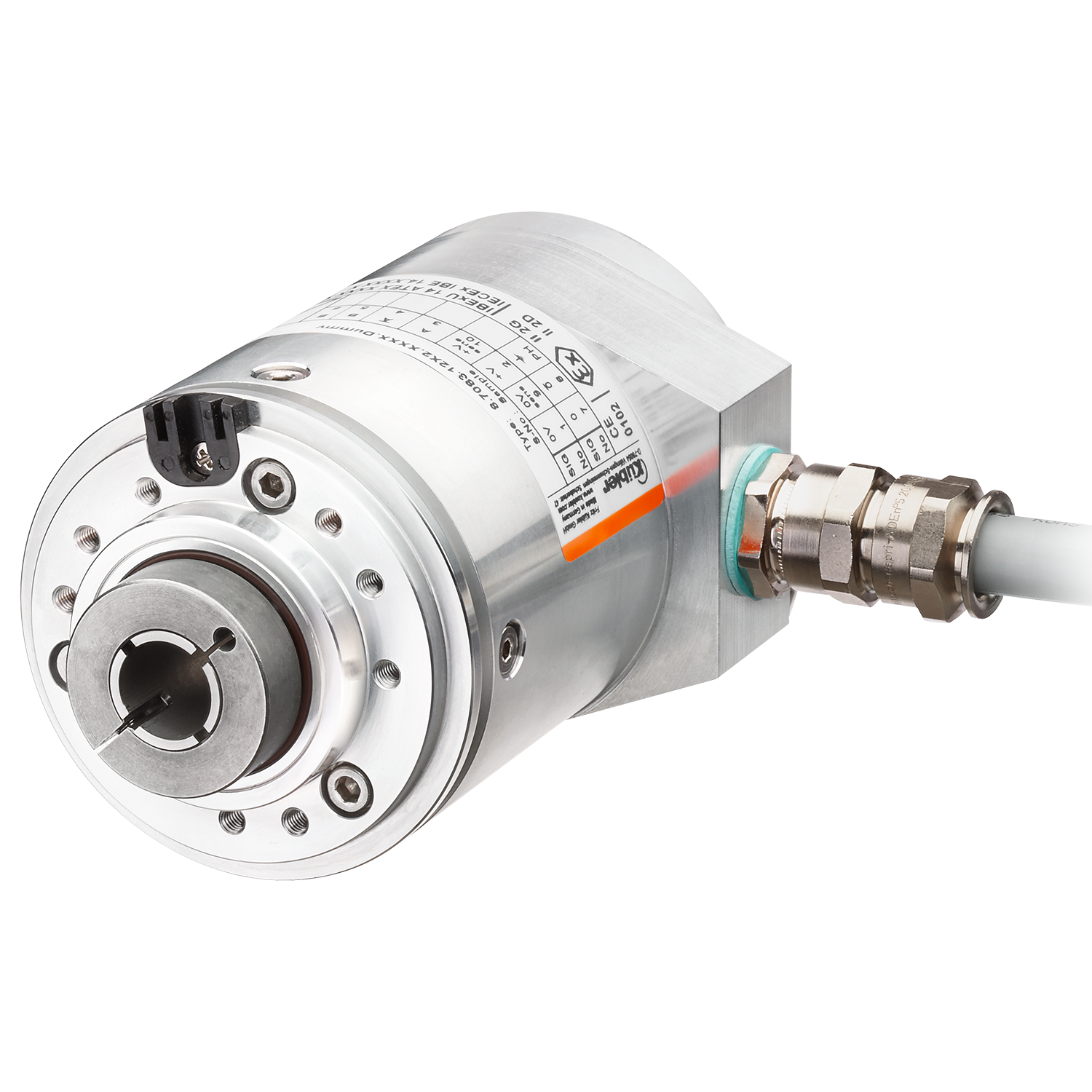

Ex-Schutz im kompakten 70 mm Gehäuse aus seewasserbeständigem Aluminium bieten die absoluten Drehgeber Multiturn Sendix 7063 / 7083 mit SSI- oder BiSS-Schnittstelle und optischer Sensorik. Die schock- und vibrationsfesten Drehgeber arbeiten flexibel mit einer Gesamtauflösung von bis zu 29 Bit und sind mit axialem und radialem Kabelabgang verfügbar.
| Mechanisch | |
|---|---|
| Baugröße | Ø 70 mm |
| Wellenart |
12 mm Hohlwelle, Sackloch 14 mm Hohlwelle, Sackloch |
| Flanschart |
Ø 63.00 mm Ø 65.00 mm Ø 70.00 mm |
| Arbeitstemperatur | -40 °C ... +60 °C |
| Schutzart |
IP67 |
| Anschlussarten |
Kabel axial Kabel radial |
| Drehzahl max. |
6.000 min-1 |
| Gewicht | 1500 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
17 Bit Singleturn 12 Bit Multiturn |
| Spannungsversorgung |
10...30 V DC |
| Schnittstellen |
SSI, binär SSI, gray BiSS |
Kompakt und sicher
- Einbau in begrenztem Einbauraum möglich.
- Geringe Einbautiefe, Durchmesser 70 mm.
- Kompakter Kabelabgang axial oder radial.
- Einsatz in maritimen Anwendungen möglich – Gehäuse und Flansch aus seewasserbeständigem Aluminium.
- Bleibt auch im rauen Alltag dicht und bietet hohe Sicherheit gegen Feldausfälle (Schutzart IP67).
- Bauart “Druckfeste Kapselung”.
- ATEX mit EU-Baumusterprüfbescheinigung.
- IECEx mit Certificate of Conformity (CoC).
Zubehör
Federelement, kurz
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 16 … 27 mm
Für Applikationen mit begrenztem Axialspiel bei niedriger Dynamik und begrenztem Einbauraum.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4H00.0000 |
Federelement, lang
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 30,7 … 36,7 mm
Für Applikationen mit hohem Axialspiel, bei niedriger Dynamik.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4I00.0000 |
