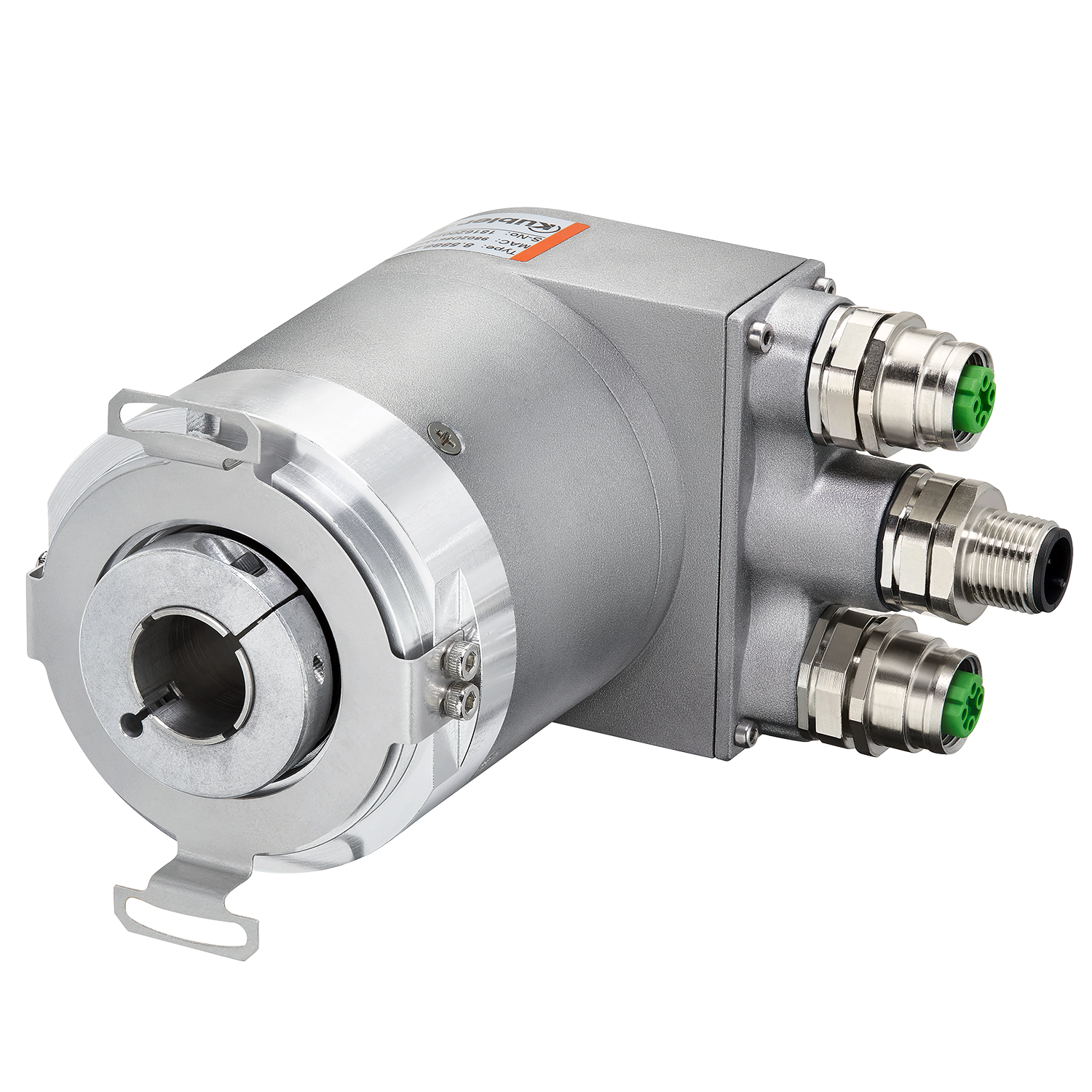

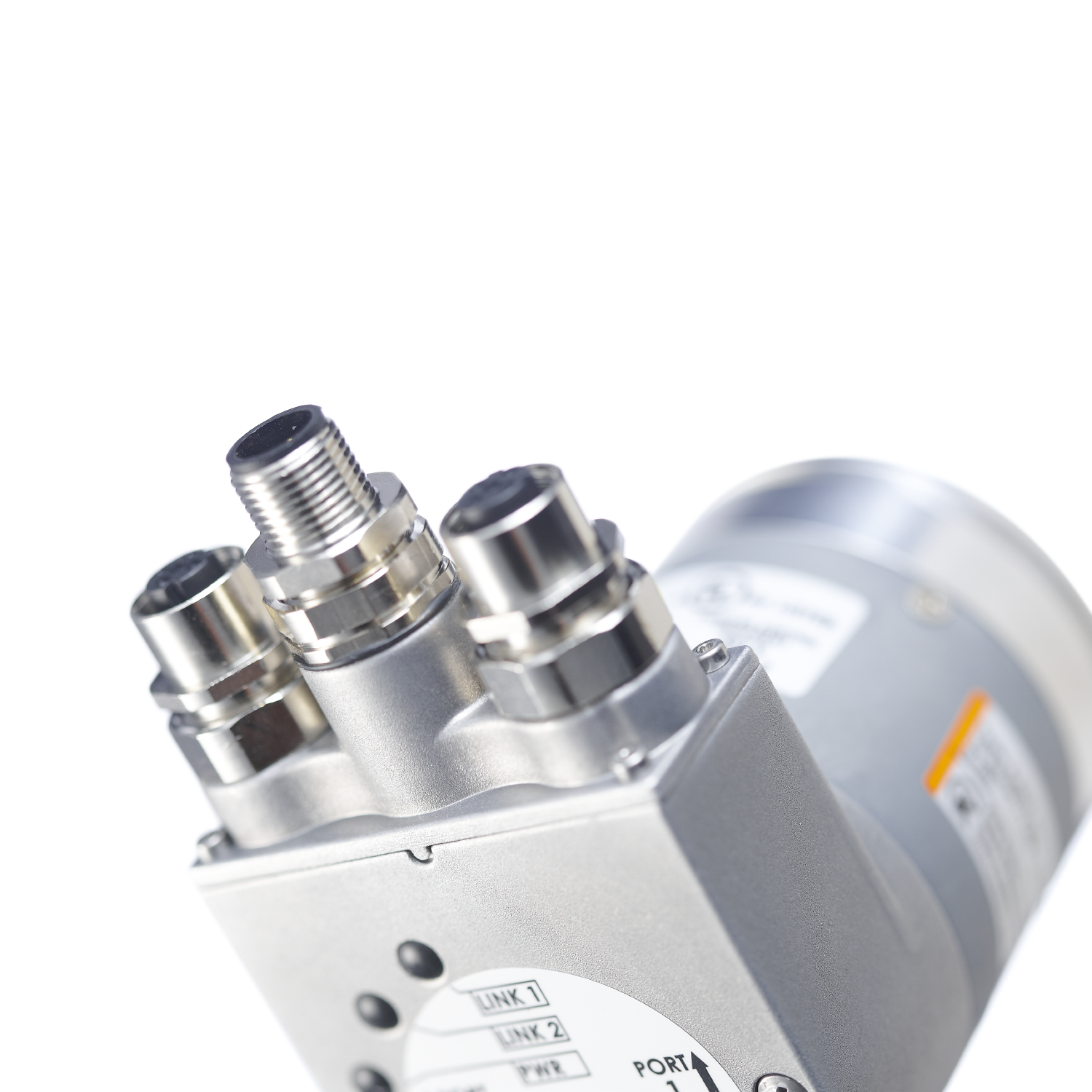

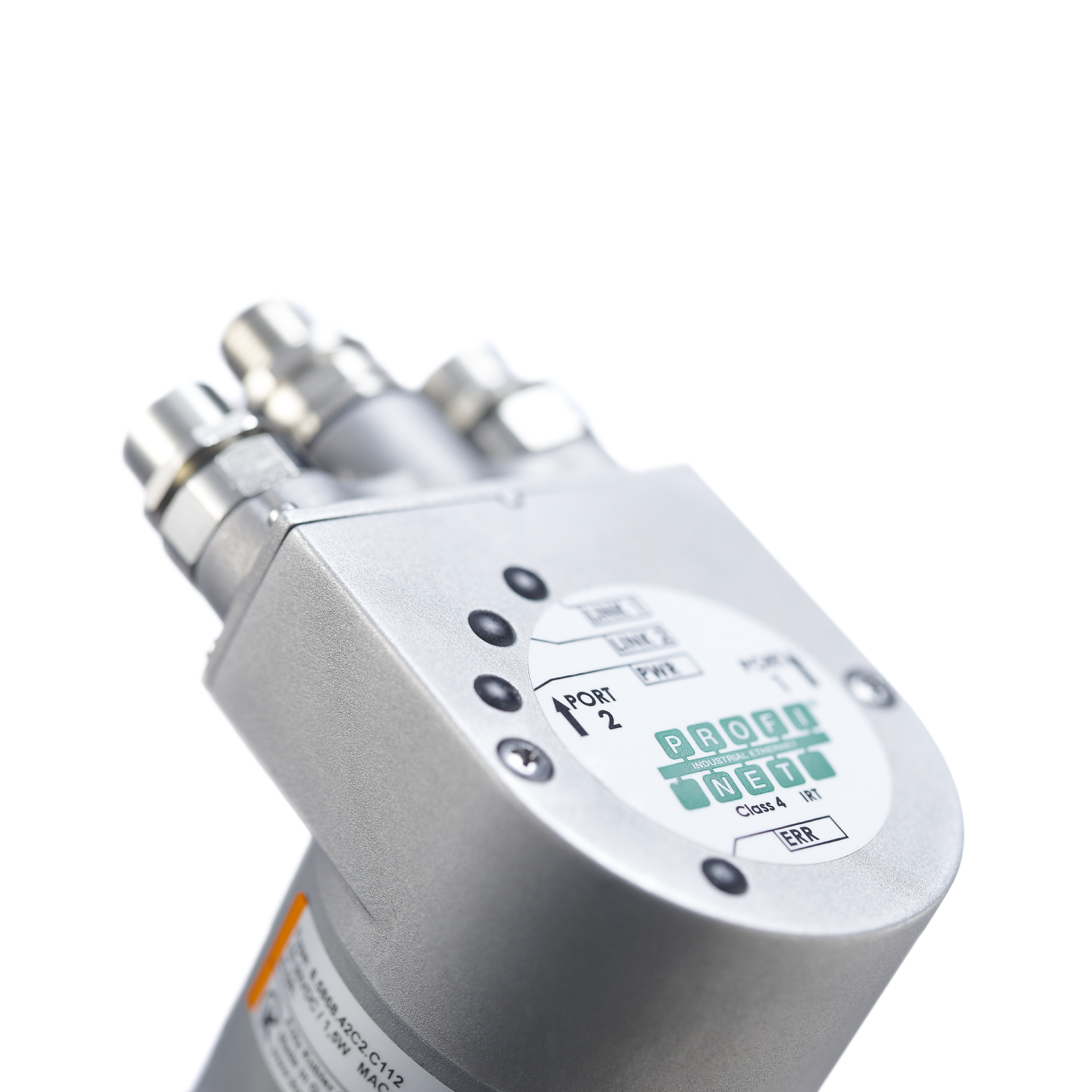

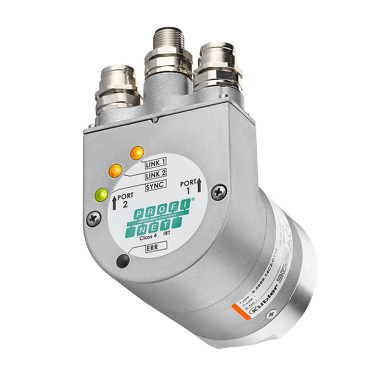

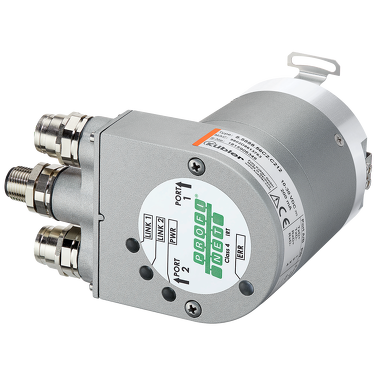

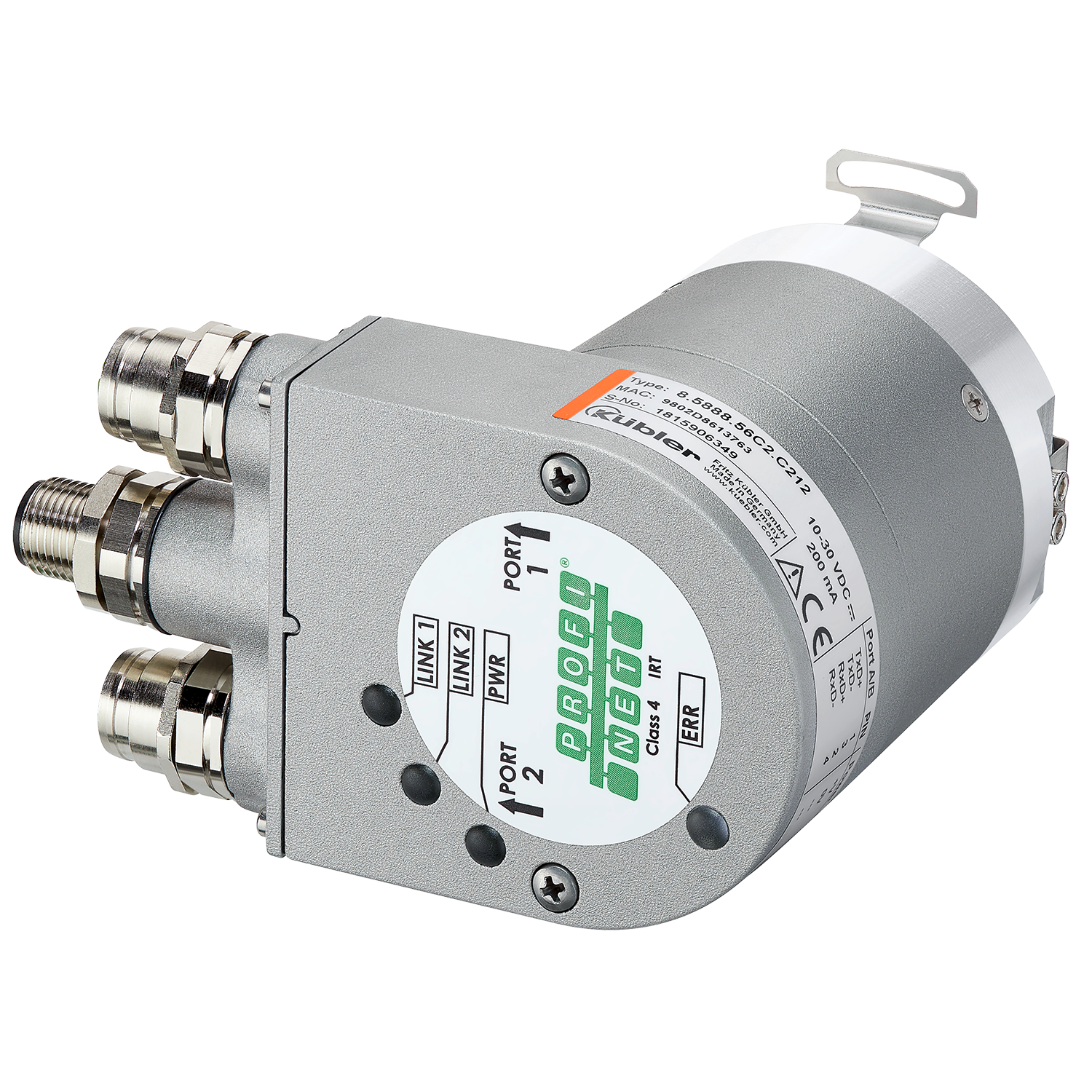

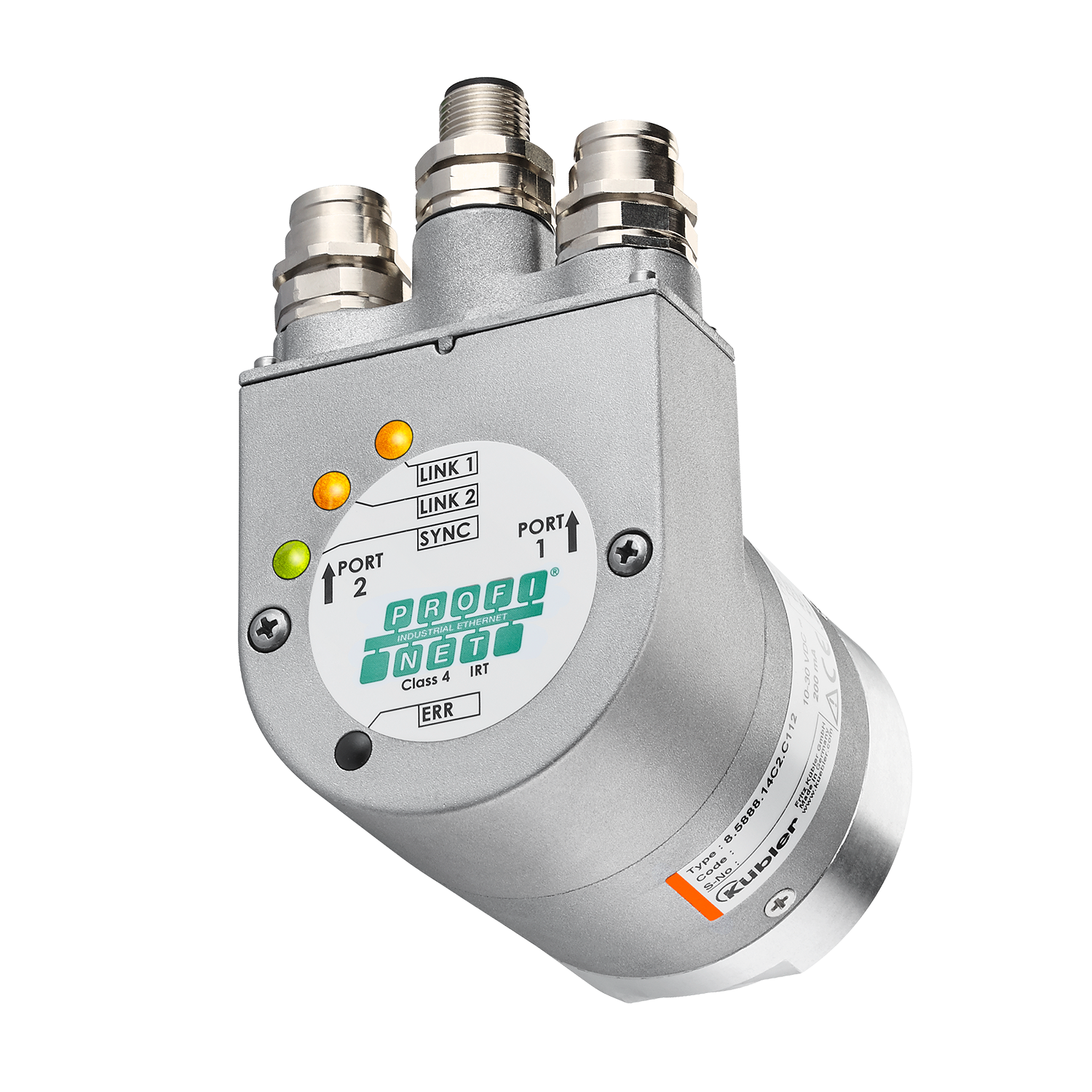

Drehgeber Absolut Multiturn
Sendix 5888
|
|
Für Echtzeitkommunikation: Industrial Ethernet Drehgeber mit PROFINET IO-Schnittstelle.
Die absoluten Drehgeber Multiturn Sendix 5868 / 5888 mit PROFINET IO-Schnittstelle und optischer Sensorik sind in allen Applikationen mit Profinet-Technologie einsetzbar. Die Drehgeber unterstützen den IRT-Mode und sind damit ideal geeignet für Echtzeitanwendungen.
Connectivity steht für die Fähigkeit, zusätzliche Informationen zu kommunizieren und / oder sich zu vernetzen. Dies kann in Form von zusätzlichen Schnittstellen wie OPC-UA (z. B. für zusätzliche Edge-Kommunikation) oder mit Industrial Ethernet Kommunikation sowie mit einer digitaler Schnittstelle wie BiSS oder SCS open link erfolgen.
Identification ist die Fähigkeit, mittels eines elektronischen Datenblattes / Typenschildes technische Informationen zu übermitteln. Darüber hinaus können weitere Informationen der Maschine übermittelt werden (z. B. Information über die Antriebsachse, an der der Drehgeber installiert ist). Im Wesentlichen werden hier alle Informationen aufgenommen, die in der Anwendung für das Asset-Management erforderlich sind.
| Mechanisch | |
|---|---|
| Baugröße | Ø 58 mm |
| Wellenart |
3/8 " Hohlwelle, Sackloch 10 mm Hohlwelle, Sackloch 12 mm Hohlwelle, Sackloch 14 mm Hohlwelle, Sackloch 15 mm Hohlwelle, Sackloch 1/2 " Hohlwelle, Sackloch |
| Flanschart |
Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm |
| Arbeitstemperatur | -40 °C ... +85 °C |
| Schutzart |
IP65 IP67 |
| Anschlussarten |
M12 Steckerverbinder radial |
| Drehzahl max. |
9.000 min-1 |
| Gewicht | 540 g |
| Elektrisch | |
|---|---|
| Abtastung | optisch |
| Auflösung max. |
16 Bit Singleturn 12 Bit Multiturn |
| Schnittstellen |
PROFINET IO |
- Geeignet für alle PROFINET-Applikationen durch Verwendung des Drehgeber-Profils 4.1.
- Durch den IP67-Schutz und den widerstandsfähigen Gehäuseaufbau optimal geeignet für härteste äußere Einsatzbedingungen.
- Einfaches Setzen eines Preset-Wertes mit Hilfe eines Steuerbits (Telegramm 860).
- Verwendung im IRT-Mode.
- Zykluszeit ≥ 1 ms.
- Firmware-Updater erlaubt einfache Erweiterung von Eigenschaften ohne den Drehgeber zu demontieren.
| Produkt Zertifikate | ||
|---|---|---|
|
58xx PROFINET IO PDF ∼ 291,9 KB | 04.2016 |
DE |
|
|
Salzspruehnebeltest Herstellererklaerung PDF ∼ 39,6 KB | 05.2023 |
DE EN |
|
|
Encoder UL Canada PDF ∼ 79,9 KB | 11.2019 |
EN |
|
|
Encoder UL USA PDF ∼ 78,2 KB | 11.2019 |
EN |
|
|
Sendix 58x8 PROFINET PNO Test Report PDF ∼ 137,4 KB | 10.2014 |
EN |
|
|
58x8 PROFINET IRT Test Report PDF ∼ 114,6 KB | 10.2014 |
EN |
| YouTube Video | ||
|---|---|---|
|
How to set a preset with a PROFINET encoder using Std.Tel.81 |
Website |
Zubehör
Statorkupplung, 3-Punkt-Befestigung
Für Hohlwellen-Drehgeber
mit Flansch ø 50 … 58 mm
Befestigungsradius 32,5 mm
Zur seitlichen Befestigung am Drehgeberflansch.
Für Applikationen mit Axial- und Radialspiel bei hoher Dynamik.
Lieferumfang
- Statorkupplung (Edelstahl)
- 4 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 3 Schrauben
| 8.0010.1602.0000 |
Drehmomentstütze FS, flexibel
Für Hohlwellen-Drehgeber
mit Flansch ø 58 mm
Befestigungsradius 39,5 … 142,75 mm
Konzipiert für Funktionale Sicherheitstechnik.
Für Applikationen mit Axial- und Radialspiel bei niedriger Dynamik.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben M3x6 zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.4047.00FS |
Drehmomentstütze FS, starr
Für Hohlwellen-Drehgebermit Flansch ø 58 mm
Befestigungsradius 32,5 … 143,5 mm
Konzipiert für Funktionale Sicherheitstechnik.
Für Applikationen mit sehr geringem Axial- und Radialspiel bei niedriger Dynamik.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben M3x6 zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Drehmomentstift 8.0010.4049.0075
| 8.0010.4051.00FS |
Statorkupplung FS
Für Hohlwellen-Drehgeber
mit Flansch ø 58 mm
Befestigungsradius 31,5 mm
Konzipiert für Funktionale Sicherheitstechnik durch 4-Schrauben-Prinzip.
Lieferumfang
- Statorkupplung (Edelstahl)
- 4 Schrauben M3x6 zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 4 Schrauben
| 8.0010.40B2.00FS |
Drehmomentstütze, mittel (flexibel)
Für Hohlwellen-Drehgebermit Flansch ø 50 … 58 mm
Befestigungsradius 32,5 ... 45,75 mm
Für Applikationen mit Axial- und Radialspiel bei gleichbleibenden Drehbewegungen.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.40E0.0000 |
Statorkupplung, 3-Punkt-Befestigung
Für Hohlwellen-Drehgeber
mit Flansch ø 50 … 58 mm
Befestigungsradius 32,5 mm
Zur seitlichen Befestigung am Drehgeberflansch.
Für Applikationen mit Axial- und Radialspiel bei hoher Dynamik.
Lieferumfang
- Statorkupplung (Edelstahl)
- 4 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 3 Schrauben
| 8.0010.40L0.0000 |
Drehmomentstütze, kurz (flexibel)
Für Hohlwellen-Drehgebermit Flansch ø 50 … 58 mm
Befestigungsradius 32,25 mm
Für Applikationen mit Axial- und Radialspiel bei niedriger Dynamik.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.40M0.0000 |
Drahtfederelement
Für Hohlwellen-Drehgebermit Flansch ø 50 … 58 mm
Für Applikationen mit niedrigem Radial- und Axialspiel sowie niedriger Dynamik.
Lieferumfang
- Drahtfederelement
- 1 Schraube zur Befestigung am Drehgeber.
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.40W0.0000 |
Statorkupplung, 2-flügelig
Für Hohlwellen-Drehgeber
mit Flansch ø 50 … 58 mm
Befestigungsradius 31,5 mm
Zur seitlichen Befestigung am Drehgeberflansch. Für Applikationen mit hohen Genauigkeitsanforderungen.
Lieferumfang
- Statorkupplung (Edelstahl)
- 4 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 2 Schrauben
| 8.0010.4D00.0000 |
Federelement, kurz
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 16 … 27 mm
Für Applikationen mit begrenztem Axialspiel bei niedriger Dynamik und begrenztem Einbauraum.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4H00.0000 |
Federelement, lang
Für Hohlwellen-Drehgebermit Flansch ø 36 … 58 mm
Befestigungsradius 30,7 … 36,7 mm
Für Applikationen mit hohem Axialspiel, bei niedriger Dynamik.
Lieferumfang
- Federelement (Kunststoff)
- 1 Schraube zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- Drehmomentstift 8.0010.4700.0000
| 8.0010.4I00.0000 |
Drehmomentstütze, lang (flexibel)
Für Hohlwellen-Drehgebermit Flansch ø 50 … 58 mm
Befestigungsradius 36,5 ... 85 mm
Für Applikationen mit Axial- und Radialspiel bei niedriger Dynamik.
Lieferumfang
- Drehmomentstütze (Edelstahl)
- 3 Schrauben zur Befestigung am Drehgeber
Verbindung zur Applikation (nicht im Lieferumfang)
- 1 Schraube
| 8.0010.4R00.0000 |
