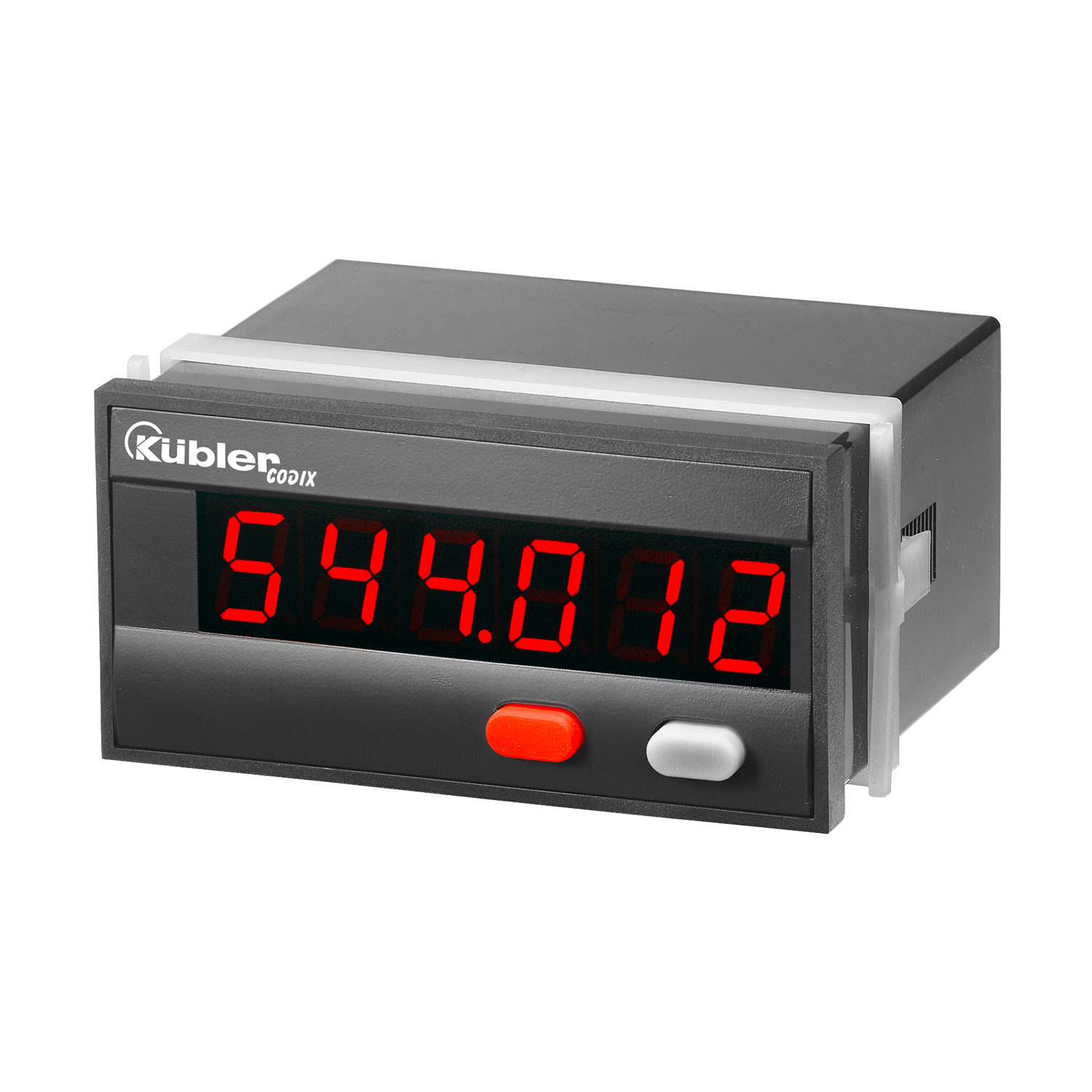

Codix 544
Codix 544

Multifunktionsgeräte elektronisch

Codix 544

  • Für Impuls-, Frequenz-, Zeitzählung
  • Individuell einstellbare Skalierung
  • Schneller Zähl- und Frequenzeingang
  • Baugröße
    · 96 x 48 mm | 92 x 45 mm
  • Spannungsversorgung:
      · 100...240 (± 10%) V AC
      · 10...30 V DC
  • Anzeige 6-stellig, LED

Multifunktionszähler – 4 Funktionen in einem Gerät.

Der Codix 544 ist ein spannungsversorgter Multifunktionszähler mit 4 Funktionen in einem Gerät: Impuls-, Positions-, Frequenz- und Geschwindigkeitsanzeige, Zeitzähler und Kurzzeitmesser für schnelle und langsame Zählimpulse. Mit 6-stelliger LED-Anzeige für NPN, PNP Eingangssignale.

Mechanisch
Ausführung Multifunktionsgerät elektronisch
Funktionen Impulszähler
Frequenzanzeige
Positionsanzeigen ohne Grenzwerte
Tachometer ohne Grenzwerte
Zeit- / Betriebsstundenzähler
Kurzzeitmesser
Baugröße 1 96 x 48 mm | 92 x 45 mm
Schutzart IP65
Arbeitstemperatur -20 °C ... +65 °C
Gewicht 150 g
Reset elektronisch

(1) Frontplattengröße I Schalttafelausschnitt
Elektrisch
Spannungsversorgung 100...240 (± 10%) V AC
10...30 V DC
Signal Eingang NPN
PNP
Leistungsstark
  • Schneller Zähl- und Frequenzeingang, Eingangsfrequenz max. 60 kHz
  • Robustes Gehäuse – IP65 geschützt
  • Sehr helle LED-Anzeige, 14 mm hoch, 6-stellig
  • Exaktes und hochgenaues Frequenzmessverfahren (HRA-High Rate Accuracy System) Frequenzen bis 38 Hz werden über eine Periodendauermessung ausgewertet. Frequenzen > 38 Hz werden über eine spezielle Torzeitmessung ausgewertet. So wird trotz geringer Torzeit eine sehr hohe Genauigkeit von < 0,1% erreicht. Das Messergebnis steht nach max. 50 ms zur Verfügung.
  • Kurze Anlaufzeit – Erfasst nach Einschalten der Spannungsversorgung schon nach 16 ms eingehende Impulse => kein Impulsverlust bei gleichzeitigem Motorstart
Bedienerfreundlich und universell
  • Große Tasten (auch mit Handschuhen zu bedienen)
  • Programmierung:
    • Einfache und einheitliche Programmierung und Bedienung durch Klartextprogrammierung
    • Einstieg in die Programmierung auch während des Betriebs mit Sicherheitsabfrage
  • Individuell einstellbare Skalierung: Multiplikations- und Divisionsfaktor (0,0001…99,9999), um entsprechende Einheiten in z.B. Position in 1/10 mm und Drehzahl in U/min darzustellen
  • 4 verschiedene Zählereingangsarten für die Positionsanzeige:Zählrichtung, Differenz- oder Additionsmode, Phasendiskriminator mit 1-fach, 2-fach oder 4-fach Auswertung
  • Frequenzmessung (Anzeige in 1/min oder 1/sec)
  • Zeitzählung: Impulsbreiten- oder Periodendauermessung in Stunden, Minuten oder Sekunden, sowie Echtzeitanzeige
  • AC- oder DC-Versorgung
  • Eingänge: Alternativ zu den HTL-Eingängen sind auch Geräte mit 5 V DC Eingangspegel für den Einsatz als parallele Anzeige zur SPS verfügbar
  • Optional mit Ausgang: 0-Signal bei Position und Zählen, Stillstandüberwachung bei Geschwindigkeit, 1 Hz Takt bei
Datenblatt

Codix 544

PDF ∼ 979,0 KB | 02.2022
DE
EN
FR
Betriebsanleitung

Codix 541 - 544

Mehrsprachig: Deutsch, Englisch, Englisch (USA), Französisch, Italienisch, Spanisch
PDF ∼ 920,0 KB | 01.2022

Konformitätserklärung

Codix 54x CE

Mehrsprachig: Deutsch, Englisch, Französisch
PDF ∼ 103,1 KB | 04.2022

Produkt Zertifikate

UL Canada - Zähler und Prozessgeräte

PDF ∼ 78,6 KB | 01.2019
EN

UL USA - Zähler und Prozessgeräte

PDF ∼ 76,1 KB | 01.2019
EN

Zubehör

Aufbaurahmen, 48x96

Aufbaurahmen, 48x96

Für den Einbau aller Geräte mit den DIN Baumaßen 48x96mm. Zum Befestigen der Geräte auf einer DIN Schiene.
G.300.005
Datenblatt
Aufbaurahmen
DE EN FR

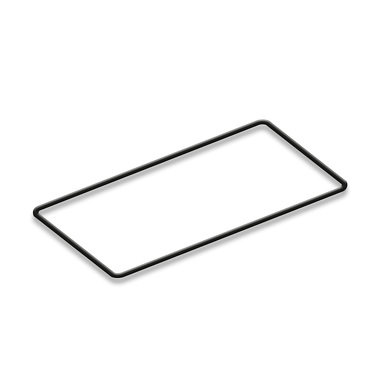

Dichtung N.511033

Dichtung N.511033

Außenmaß: 49 x 49 [1.929 x 1.929"]
Innenmaß: 45 x 45 [1.772 x 1.772"]
N.511033
Datenblatt
Dichtungen
DE EN FR
