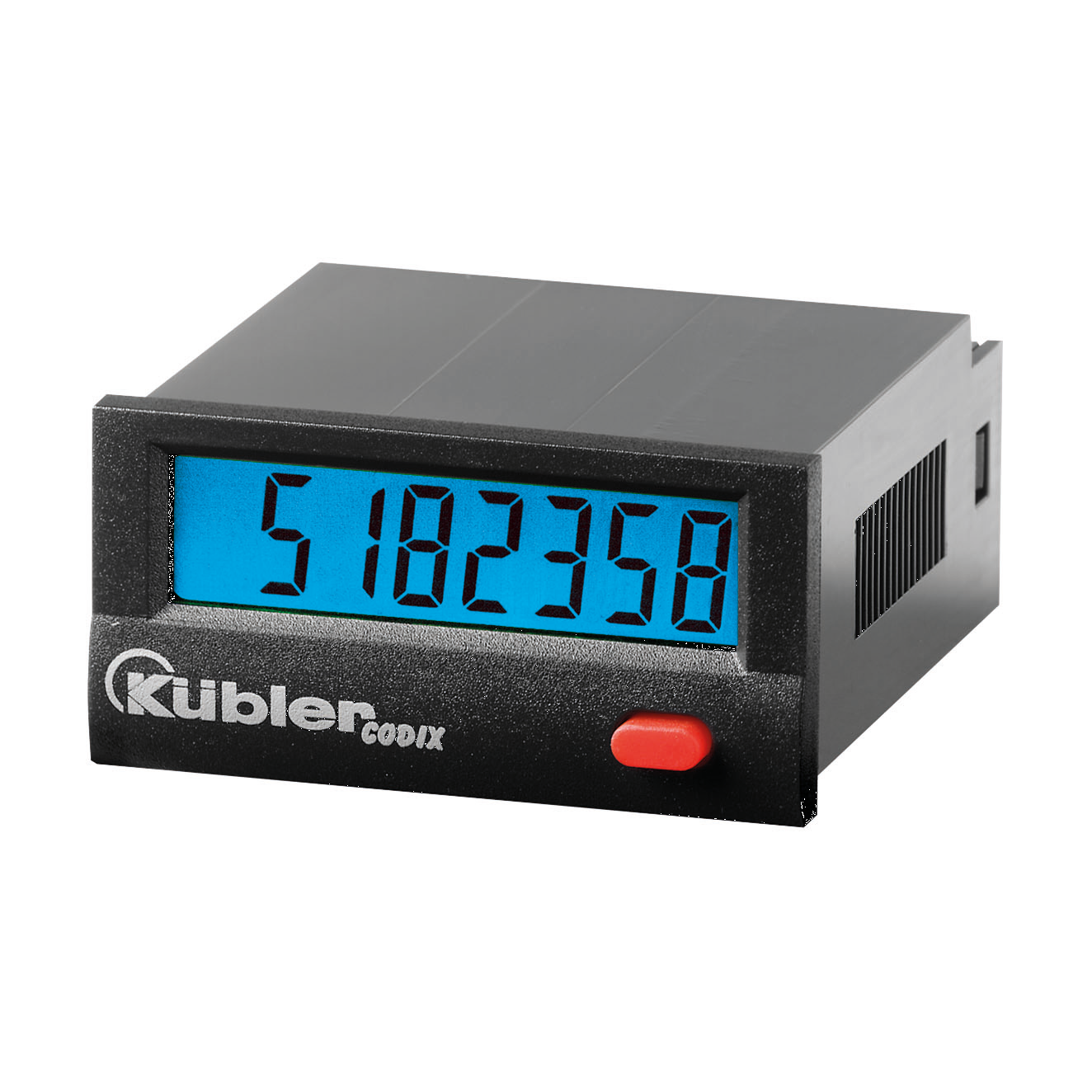

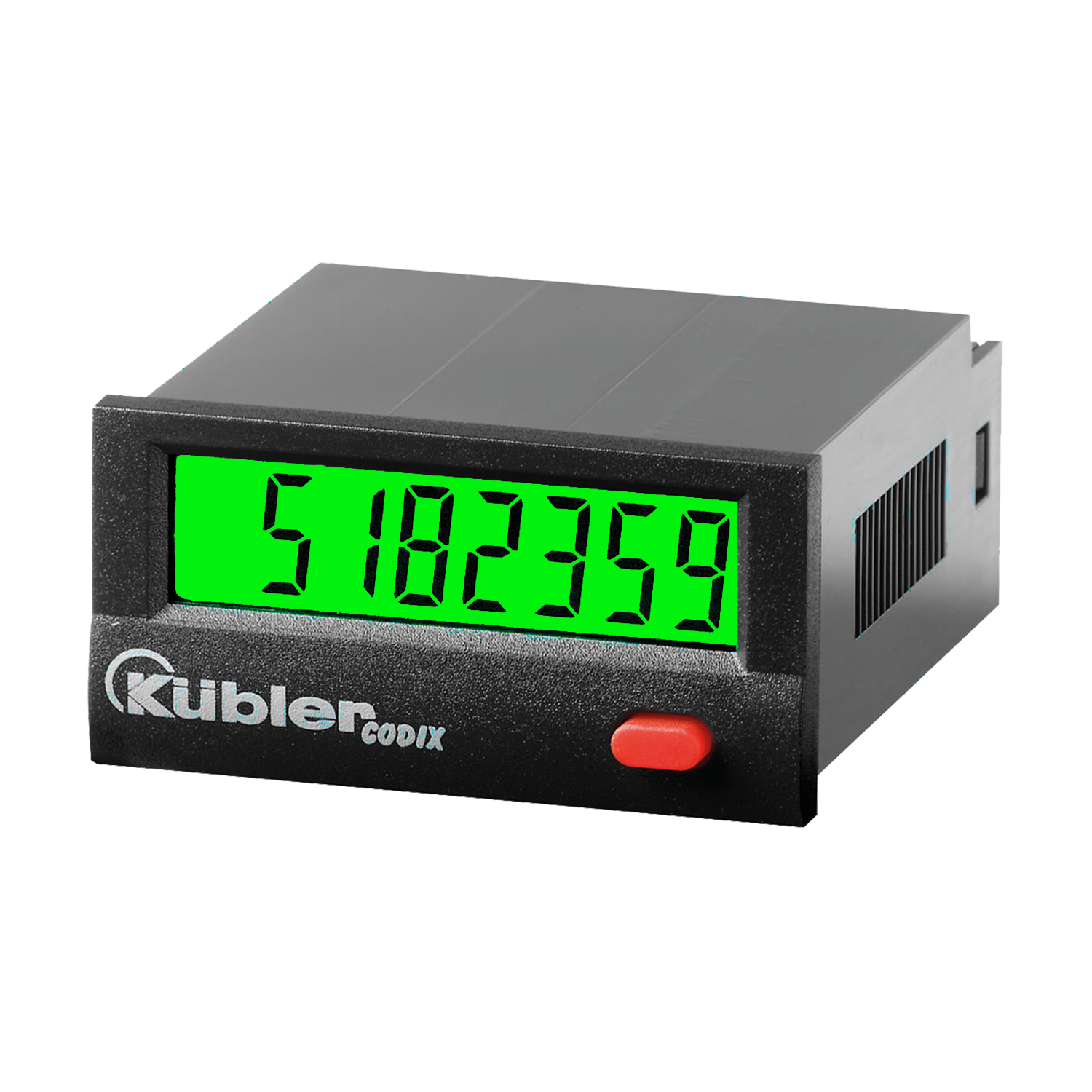

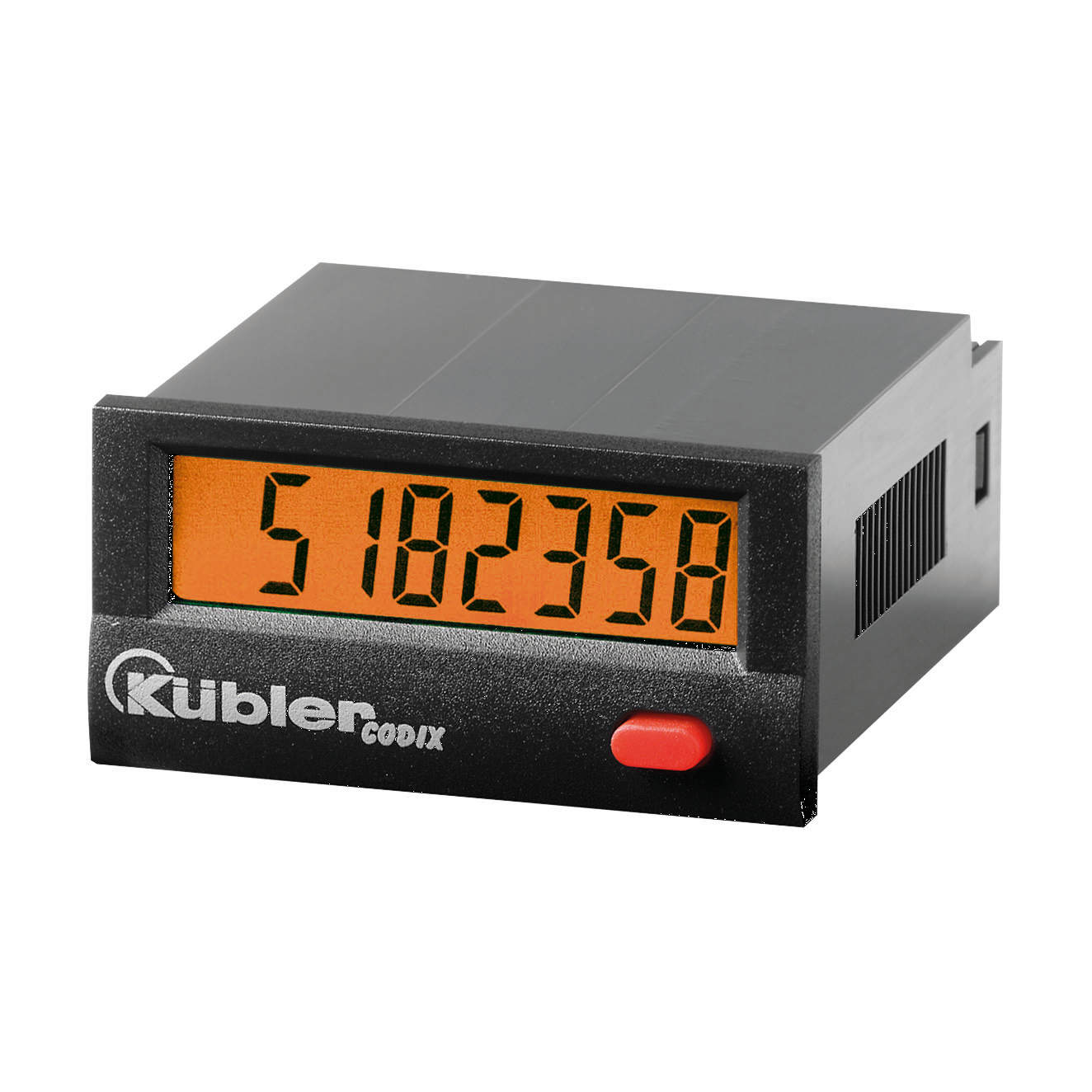

Compteur d'entretien électronique
Codix 144
|
PNP/NPN va IO-Link
Le compteur d'impulsions de service Codix 144 peut être utilisé comme simple compteur d'impulsions, compteur de service et/ou compteur de lots. Grâce à l'avertissement préalable réglable et à la signalisation via la fonction de feux de signalisation, l'affichage est idéal pour la surveillance des intervalles d'entretien. L'utilisateur dispose également d'un grand nombre de paramètres et de modes réglables, qui peuvent être paramétrés via l'interface IO-Link. Cela offre un large éventail de possibilités pour résoudre les tâches de contrôle et de surveillance dans chaque application.| Mécaniquement | |
|---|---|
| Modèle | électronique |
| Fonction |
Compteur d'impulsions |
| Dimension 1 |
48 x 24 mm | 45 x 22 mm |
| Indice de protection |
IP65 |
| Température de fonctionnement | -20 °C ... +65 °C |
| Poids | 40 g |
| Reset |
électronique |
(1) Montage | En façade
| Électrique | |
|---|---|
| Tension d'alimentation |
24 V DC |
| Signal d'entrée |
NPN PNP |
| Signal de sortie |
1 x NPN open Collector |
| Interfaces |
IO-Link |
Interface IO-Link
- Pour une intégration facile dans les réseaux Industrie 4.0 / IIoT.
- Paramétrage facile via IO-Link.
- Idéal pour les applications de modernisation.
Convivial
- Écran LCD multicolore à 7 chiffres pour une lisibilité optimale.

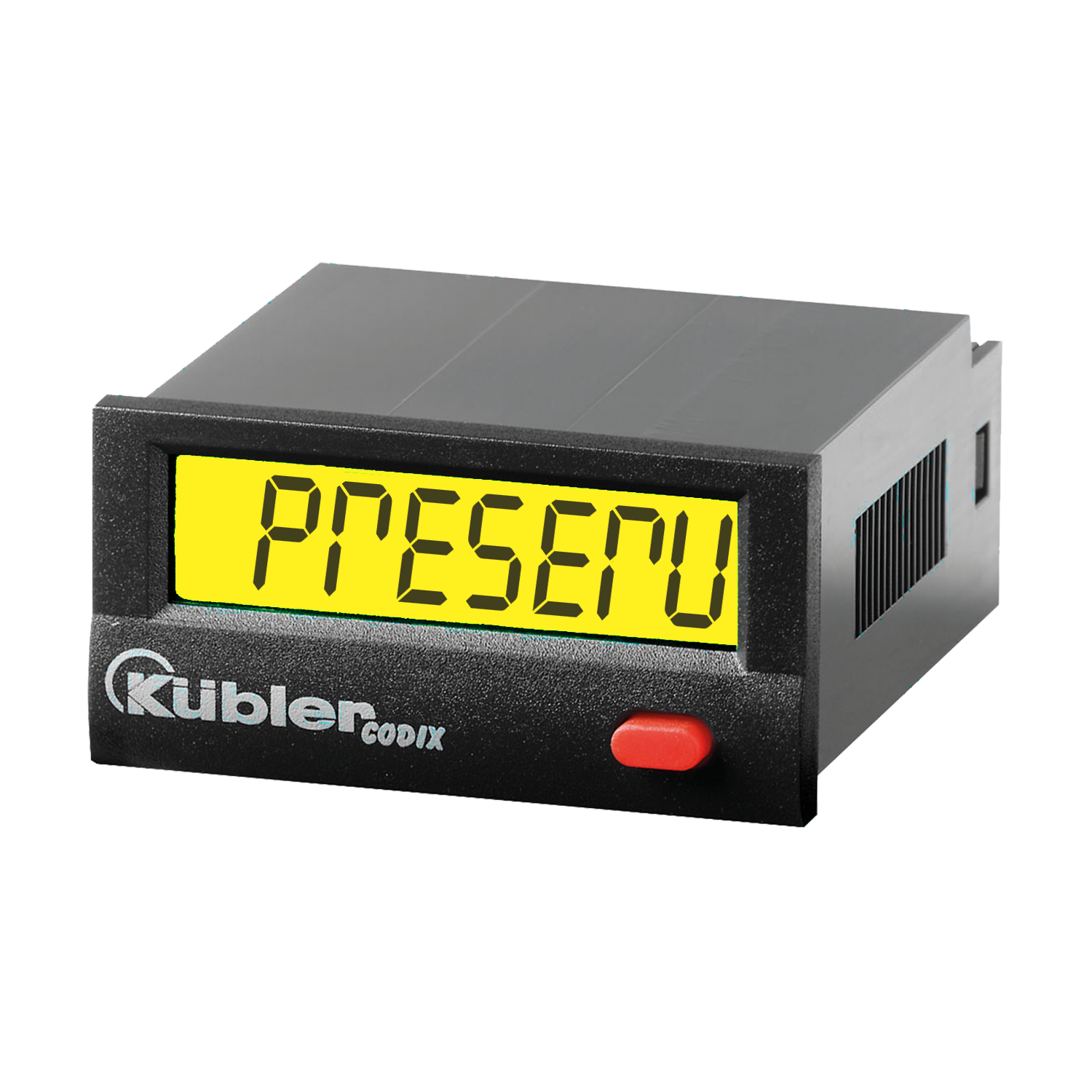

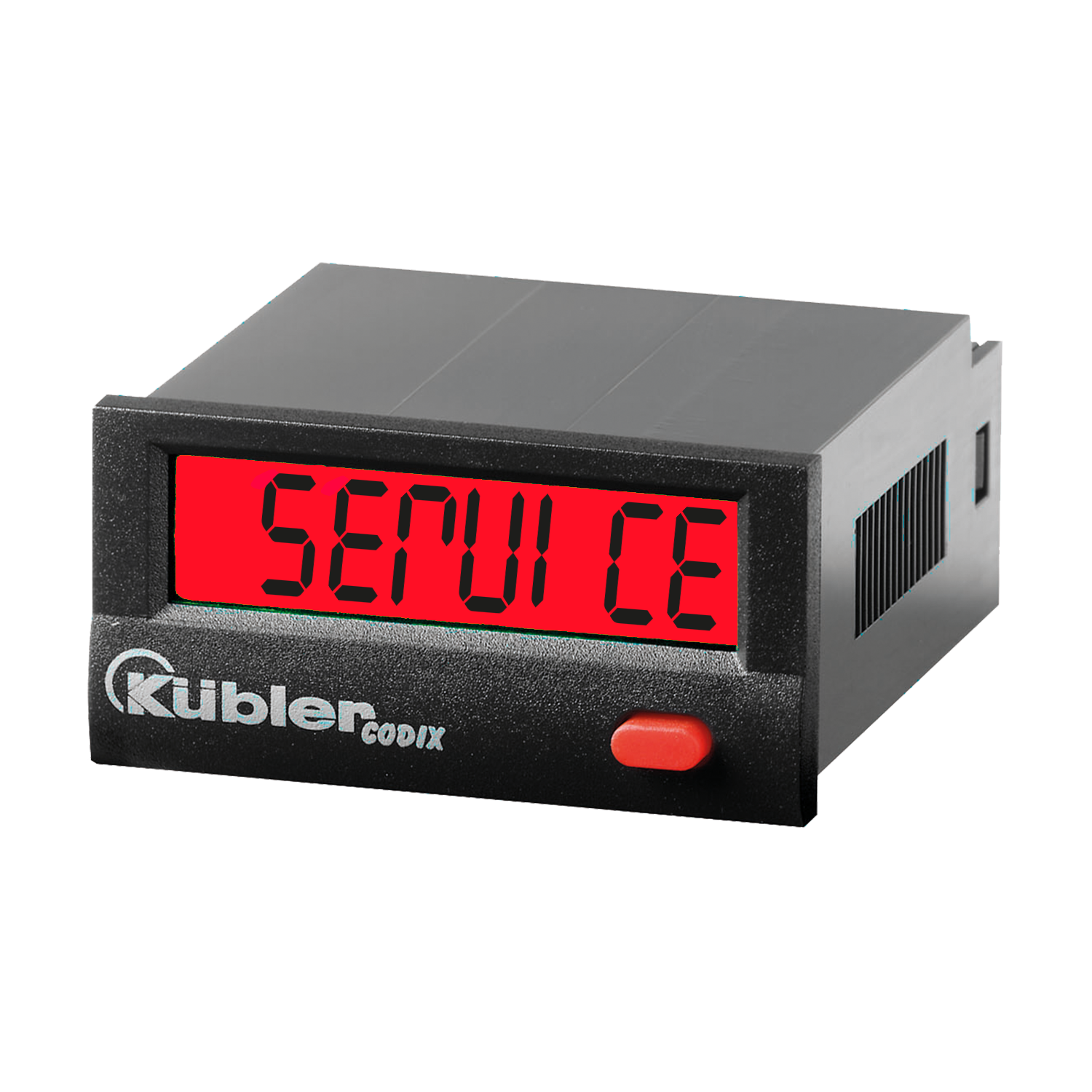

- Message texte clignotant à l'écran (service ou pré-service).
- Signalisation par un feu de signalisation (vert, jaune, rouge) lorsque les valeurs limites définies sont atteintes.
- Touche de réinitialisation avec fonction multiple pouvant être activée via une entrée séparée.
- Affichage évolutif grâce à un facteur de multiplication et de division permettant d'afficher les unités correspondantes.
Fonctionnel
- Surveillance des intervalles d'entretien avec pré-alerte réglable.
- Utilisable comme simple compteur d'impulsions, compteur de service et/ou compteur de lots.
- Différents modes de comptage (différence, totalisation ou comptage directionnel).
- Commande PNP/NPN rapide ou amortie.
- Deux entrées séparées et une sortie transistor.
- Réinitialisation manuelle ou électrique.
- Valeur de consigne librement programmable.
- Enregistrement des valeurs dans une mémoire EEPROM.
Accessoires
Protection d´étanchéité K1
Capuchon d'étanchéité flexible pour cadre avant F1B et cadre avant adaptateur N003001 en PVC souple avec cadre en tôle d'acier peinte et vis de fixation. Indice de protection IP 65 selon DIN 40050 à l'état monté. Convient pour B15.31, B16.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 et F1B18.00. Avec cadre adaptateur N.003.001 pour 130, 131, 132, 132, 133, 134, 135, 135, 136, 140, 141, 141, 142, 143, 520, 521, 521, 522, 523, 524, 52U, 52P, 52T.Capuchon d'étanchéité (PVC) avec cadre en tôle d'acier, 2x vis de fixation M4x15.
| Grau | G.008.300 |
| Schwarz | G.008.301 |
Châssis de montage, 24x48
Pour l'installation de tous les compteurs, minuteries, appareils de process de dimensions DIN 24x48mm ou 50x25mm. Découpe 25x50mm. Pour montage encliquetable sur rail DIN 35 mm.Support de compteur (tôle d'acier chromée), adaptateur DIN pour rail DIN (polyamide renforcé par des fibres).
| G.300.004 |
Couvercle transparent verrouillable
Couvercle transparent à visser pour cadre avant F1B et adaptateur pour cadre avant N003001, 1 DV, verrouillable pour dimension F1. Avec joint d'étanchéité sur vis de fixation M4 avec cadre propre. Convient pour B15.31, B16.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 et F1B18.00. Avec cadre adaptateur N.003.001 pour 130, 131, 132, 132, 133, 134, 135, 135, 136, 140, 141, 141, 142, 143, 520, 521, 521, 522, 523, 524, 52U, 52P, 52T.Couvercle transparent, joint d'étanchéité, 2x vis de fixation.
| N.003.002 |
