Mesure sans contact de la position, adaptée aux environnements les plus difficiles.
L'utilisation de moteurs linéaires est polyvalente. Ils sont souvent utilisés dans des machines à bois, des installations solaires, dans le travail du verre, mais également dans les technologies médicales. Chaque application amène des exigences variables envers le système global. Kübler vous propose le système de mesure adapté. Ce dernier se distingue par sa robustesse, sa qualité et sa fiabilité. Le système de mesure de longueur magnétique est insensible à la poussière, aux copeaux et à l’humidité et offre une résistance à de nombreux liquides et huiles. Vous aussi, choisissez Kübler et trouvez la solution adaptée pour votre application.
Robuste et fiable
- Utilisation polyvalente – incrémental et absolu
- Capteurs robustes – indice de protection IP69k
- Montage facile – bande magnétique adhésive
- Technologie résistante à l'usure – principe de mesure sans contact
- Design peu encombrant – conception compacte
Systèmes de mesure de longueur magnétiques pour moteurs linéaires
Mesure sans contact de la position, adaptée aux environnements les plus difficiles.
L'utilisation de moteurs linéaires est polyvalente. Ils sont souvent utilisés dans des machines à bois, des installations solaires, dans le travail du verre, mais également dans les technologies médicales. Chaque application amène des exigences variables envers le système global. Kübler vous propose le système de mesure adapté. Ce dernier se distingue par sa robustesse, sa qualité et sa fiabilité. Le système de mesure de longueur magnétique est insensible à la poussière, aux copeaux et à l’humidité et offre une résistance à de nombreux liquides et huiles. Vous aussi, choisissez Kübler et trouvez la solution adaptée pour votre application.
Incrémental ou absolu
Chaque système de mesure est constitué d’un capteur et la bande magnétique correspondante.
Il est possible de choisir parmi des systèmes de mesure incrémentaux et absolus.

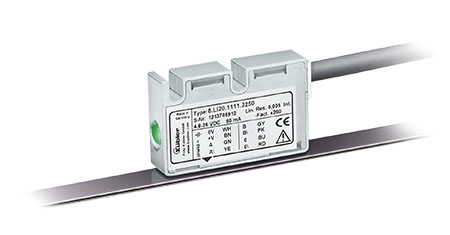

Incrémental
- Résolution 1 µm
- Écart des pôles 1 mm
- Indice de protection IP69k
Incrémental
- Résolution 5 µm
- Écart des pôles 2 mm
- Indice de protection IP69k

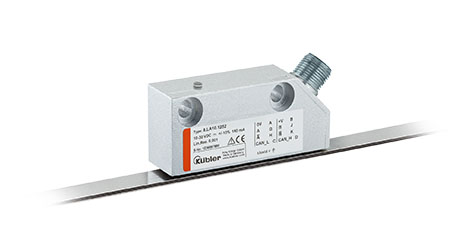

Absolu
- Résolution 1 µm
- Longueur de mesure max. 8 m

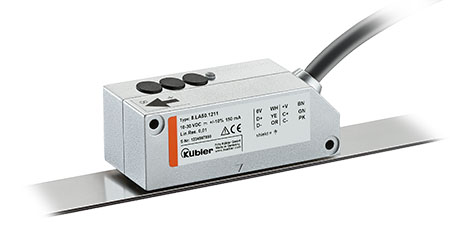

Absolu
- Résolution 10 µm
- Longueur de mesure max. 20 m
Les techniques en détail
Incrémental
Les systèmes de mesure incrémentaux définissent la position effective, resp. la course effectuée à l’aide du comptage des impulsions via un système de commande adapté. Cela signifie qu’avec un système de mesure de longueur magnétique sont évalués les changements de polarité sur la bande magnétique puis interpolés les valeurs intermédiaires.
Absolu
Les systèmes de mesure absolus définissent chaque position sur la base d’un motif de codage univalent. Contrairement à un système incrémental, un système de mesure absolu ne requiert pas de course de référence. Dans le cas d’une panne de courant, la position actuelle est immédiatement disponible après le réenclenchement du courant.
