Collecteurs tournants sur mesure

Transmission fiable des puissances, des signaux et des données en fonction de vos souhaits.

À partir de vos exigences, nous fabriquons des solutions innovantes pour la transmission de puissances, de signaux et de données. Avec 20 ans d’expérience dans le domaine des techniques de transmission, Kübler s’est spécialisé dans ses propres technologies et a regroupé ces dernières pour vous dans un système modulaire. En partant de la transmission par contact avec du fil en or ou des fils souples en graphite métallique, de la transmission capacitive sans contact, inductive ou optique jusqu’aux systèmes de capteurs intégrés ou les passages de liquides ou de gaz. La conception de chaque collecteur tournant sera adaptée à vos exigences. Votre avantage : Vous bénéficiez d’une solution de collecteur tournant individuelle et sur mesure en pour votre application.

Compétent – flexible – rapide
  • Collecteurs tournants sur mesure
  • Ethernet industriel multicanaux jusqu’à 1 Gbps
  • Transmission avec et sans contact
  • Performances allant jusqu’à 120 A
  • surveillance d’état, capteurs intégrés

Collecteurs tournants sur mesure

Transmission fiable des puissances, des signaux et des données en fonction de vos souhaits.

À partir de vos exigences, nous fabriquons des solutions innovantes pour la transmission de puissances, de signaux et de données. Avec 20 ans d’expérience dans le domaine des techniques de transmission, Kübler s’est spécialisé dans ses propres technologies et a regroupé ces dernières pour vous dans un système modulaire. En partant de la transmission par contact avec du fil en or ou des fils souples en graphite métallique, de la transmission capacitive sans contact, inductive ou optique jusqu’aux systèmes de capteurs intégrés ou les passages de liquides ou de gaz. La conception de chaque collecteur tournant sera adaptée à vos exigences. Votre avantage : Vous bénéficiez d’une solution de collecteur tournant individuelle et sur mesure en pour votre application.

Technologies


Collecteurs tournants avec contact

La transmission avec contact est réalisée à l’aide de fils souples de contact spéciales qui se frottent au contre-rotor adapté, le collecteur tournant. En fonction de l’application, nous choisissons le type de contact adapté. Notre système modulaire englobe un large éventail en techniques de transmission avec contact, notamment avec le fil d’or, les fils souples en argent ou en graphite métallique.

Collecteurs tournants sans contact

La transmission sans contact est réalisée par voie inductive, capacitive ou optique. En fonction des exigences, nous utilisons ces technologies en combinaison avec d’autres transmission avec ou sans contact. Par exemple les signaux analogiques par voie analogique, les bus de terrain et l’Ethernet industriel par voie capacitive jusqu’à 16 Gbps, puissances jusqu’à 120 A dans les transmissions avec contact.

Possibilités mécaniques


Passages de fluides

En plus de la transmission électrique, il arrive souvent que soient raccordes d’autres médias. Pour vous, nous développons la solution adaptée pour un montage facile et rapide. En bref : une transmission prête à l’emploi.

Passages de fluides pour :

  • Air comprimé, vide
  • Hydraulique
  • Lubrifiant
  • Produits de nettoyage
  • Autres fluides

Conception du collecteur tournant

Qu’elle soit standard ou sur mesure – nous vous offrons la conception adaptée à votre application. Le boîtier est disponible en matière plastique, en aluminium ou en acier inoxydable, et permet de protéger des éclaboussures d’eau, des jets d’eau et de la poussière. De plus, les collecteurs tournants de Kübler sont testés en termes de tolérance électromagnétique (CEM). Les capteurs intégrés comme les codeurs de Kübler, les systèmes de surveillance thermique etc. sont utilisés pour la surveillance d’état. Sans oublier la connectique que nous adaptons à vos besoins.

Collecteurs tournants sur mesure


Ethernet industriel
Ethernet industriel
  • Transmission par Ethernet jusqu’à 100 Mbps
  • Combinable avec une transmission de la charge jusqu’à 25 A
  • Idéal pour des systèmes d’automatisation industriels
Industrial Line
Industrial Line
  • Transmission par Ethernet jusqu’à 1 Gbps
  • Combinable avec une transmission de la charge jusqu’à 80 A
  • Flexible et paramétrable
Performance Line
Performance Line
  • Transmission par Ethernet jusqu’à 1 Gbps
  • Combinable avec une transmission de la charge jusqu’à 150 A
  • Flexible et paramétrable

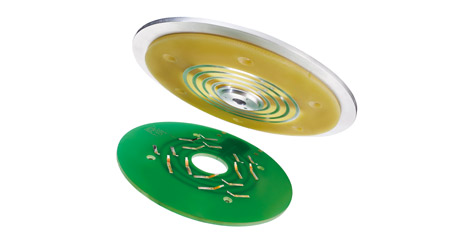

Pancake Slip Ring
Pancake Slip Ring
  • Jusqu'à 20 canaux pour le bus de terrain / Ethernet industriel, la transmission de signaux et de charges (jusqu'à 5 A / 60 VAC, 48 VDC)
  • Profondeur d'installation de 10 mm à ø 160 mm
  • Convient pour l'outillage de fin de bras

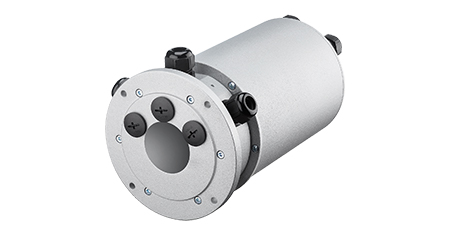

Nouvelle plate-forme à collecteurs tournants pour la transmission
Nouvelle plate-forme à collecteurs tournants pour la transmission

Nouvelle plate-forme à collecteurs tournants pour la transmission "haut de gamme


En raison de la mise en réseau croissante de tous les composants d'une installation ou d'une machine et de la complexité des commandes de machine qui en découle, en passant par la mise en œuvre des concepts de l'industrie 4.0 tels que le Condition Monitoring, la demande de transmission de données haut de gamme augmente. Suivant cette tendance, Kübler a développé une nouvelle plateforme de collecteurs tournants à l'épreuve du temps qui, d'une part, est équipée d'une technologie de transmission "haut de gamme" fiable dans un design extrêmement compact et, d'autre part, dispose d'un module 1 Gbit. Ce dernier fonctionne sans autres composants électroniques et permet ainsi une transmission sans interférences, fiable et directe.

Technologies


"Une transmission forte"
La nouvelle plateforme à bagues collectrices permet de répondre aux exigences de transmission de charges allant jusqu'à 800 V et 80 A par trajet de transmission.

Personnalisation.
La nouvelle plateforme modulaire de bagues collectrices est conçue pour les bagues collectrices avec un arbre creux librement utilisable jusqu'à 50 mm et constitue la base de nos tailles à partir de 130 mm. En plus de la version avec arbre creux, nous proposons également une version à bride en standard. En outre, la nouvelle plateforme à bagues collectrices permet toute forme d'adaptation spécifique au client, tant sur le plan mécanique qu'électrique.

Le module 1 Gbit


Pour des concepts industriels 4.0 intégrés.
La nouvelle plateforme à collecteur tournant est équipée d'un module dit 1 Gbit. Celui-ci fonctionne sans composants électroniques supplémentaires et permet ainsi une transmission sans interférences, fiable et directe. Le module Ethernet est une solution indépendante du bus et optimisée en termes de coûts.

TELECHARGEMENT



29.03.2023
∼ 2.183 MB
Brochures

Industrie 4.0 / IIoT ready


15.12.2023
∼ 0.537 MB
Prospectus, Collecteurs tournants

SR160P Slip rings for robotics / end-of-arm tooling


08.07.2024
∼ 1.059 MB
Brochures, Collecteurs tournants

Collecteurs tournants - Industrial-Line


15.12.2023
∼ 0.997 MB
Prospectus, Collecteurs tournants

SR160 - Collecteur tournant avec transmission bus CAN sans contact


15.12.2023
∼ 0.744 MB
Prospectus, Collecteurs tournants

SR160 - Bague collectrice avec transmission Ethernet sans contact


15.12.2023
∼ 0.865 MB
Prospectus, Collecteurs tournants

SR075 - Collecteur tournant pour préhenseurs 360° et outils entraînés


15.12.2023
∼ 1.758 MB
Prospectus, Collecteurs tournants

SR200 - Collecteur tournant pour utilisation sur 360° sous la cabine du conducteur
