Mesure de position efficace et sans contact dans les applications industrielles

Systèmes magnétiques de mesure de longueur

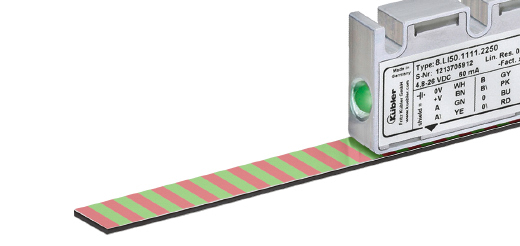

Dans un système de mesure magnétique linéaire, le capteur, également appelé tête de lecture ou détecteur, est guidé sans contact sur une bande magnétique codée. Il est possible de choisir entre un capteur incrémental et un capteur absolu. Le système de mesure est insensible à la poussière, aux copeaux et à l'humidité et résiste à de nombreux liquides et huiles. Les interfaces les plus diverses sont disponibles pour chaque application. Chez Kübler, vous obtenez toujours le système de capteurs optimal pour votre application.

Robustes, ils le sont. Fiable et fiable. Flexible.

Polyvalent - incrémental et absolu
Capteurs robustes - indice de protection IP69k
Flexibilité maximale - capteurs programmables
Gain de temps et d'argent - montage facile

Accéder au Product Finder

Mesure de position efficace et sans contact dans les applications industrielles

Systèmes magnétiques de mesure de longueur

Quel système de mesure pour votre application ?

Inkrementale Messsysteme bestimmen durch das Zählen von Impulsen über eine passende Steuerung die tatsächliche Position bzw. den zurückgelegten Weg.

Incrémental

Les systèmes de mesure incrémentaux déterminent la position réelle ou la distance parcourue en comptant les impulsions via une commande adaptée. Dans le cas d'un système de mesure linéaire magnétique, les changements de pôle sur la bande magnétique sont évalués et les valeurs intermédiaires sont interpolées.

Vers les produits

Absolute Messsysteme bestimmen anhand eines eindeutigen Codemusters die jeweilige Position.

Absolument

Les systèmes de mesure absolus déterminent la position respective à l'aide d'un modèle de code univoque. Par rapport à un système incrémental, un système de mesure absolu ne nécessite pas de course de référence. En cas de coupure de courant, la position actuelle est disponible dès la remise sous tension.

Vers les produits

Systèmes magnétiques incrémentaux de mesure de longueur

Nos systèmes de mesure incrémentale se composent chacun d'un capteur et de la bande magnétique correspondante.
Pour une flexibilité maximale, vous disposez de la version programmable.

Pour une qualité de signal élevée

Pour les exigences élevées en matière de qualité de signal, il est recommandé d'utiliser le
système magnétique de mesure de longueur Kübler LIM200 ainsi que la variante programmable Kübler LIM2000 avec une longueur de pôle de 2 mm. Pour une performance maximale, un processus d'installation stable, permettant un entrefer de 1 mm maximum, est essentiel.

Pour un signal de haute qualité

Longueur de la sonde 2 mm
Résolution maximale possible 0,1 μm
Indice de protection IP69

Vers le LIM200

Programmable

Flexibilité maximale et haute qualité de signal

Tête de capteur librement programmable par pas de 1 nm
Résolution maximale possible 0,1 μm
Indice de protection IP69

Vers le LIM2000

Pour des tolérances de montage plus importantes

Sans limitation de la qualité du signal ou de la performance

Si l'application nécessite un entrefer plus important - jusqu'à 2 mm maximum -, nous recommandons nos systèmes magnétiques de longueur Kübler LIM500 ainsi que la variante programmable Kübler LIM5000 avec une longueur de pôle de 5 mm.

Pour des tolérances de montage plus importantes

Longueur de la sonde 5 mm
Résolution maximale possible 0,1 μm
Indice de protection IP69

Vers le LIM500

Programmable

Flexibilité maximale et grandes tolérances de montage

Tête de capteur librement programmable par pas de 1 nm
Résolution maximale possible 0,1 μm
Indice de protection IP69

Vers le LIM5000

Systèmes de mesure linéaire magnétique absolue

Le système de mesure se compose d'un capteur et de la bande magnétique correspondante.
Avec le système de mesure de longueur absolue, aucune prise de référence n'est nécessaire.

Magnetisches Längenmesssystem Absolut: Auflösung 1 μm, Messlänge max. 8 m,

Pour une résolution jusqu'à 1 μm

Longueur de mesure max. 8 m
Indice de protection IP64

Vers le Limes LA10

Magnetisches Längenmesssystem Absolut: Auflösung 10 μm, Messlänge max. 20 m

Pour une résolution jusqu'à 10 μm

Longueur de mesure max. 20 m
Indice de protection IP40

Vers le Limes LA50

Technologie médicale

Dans le domaine de la technique médicale, les systèmes magnétiques de mesure de longueur de Kübler sont utilisés entre autres dans les applications de technique de laboratoire et d'analyse, de tables d'opération et de traitement. Ils permettent de saisir des valeurs nécessaires à un positionnement précis. Outre leurs bonnes résolutions, les capteurs convainquent surtout par leur conception extrêmement compacte.

Vers les produits

Systèmes solaires thermiques

Les systèmes solaires sont un élément important de notre infrastructure et sont pertinents pour une transition énergétique réussie. Les systèmes de mesure utilisés pour contrôler les miroirs utilisés dans ces systèmes doivent être capables de résister aux conditions environnementales les plus diverses et les plus rudes. Les systèmes de mesure magnétiques de Kübler sont à la fois compacts et extrêmement robustes. Ils sont donc parfaitement adaptés à l'utilisation dans les installations paraboliques CSP, par exemple. Une impulsion d'index disponible sur la bande magnétique permet de référencer rapidement la position après une panne ou des travaux de maintenance. L'objectif est de récupérer le maximum d'énergie solaire à tout moment de la journée et de la convertir en énergie électrique. Grâce à la technologie sans contact, le système de mesure est 100 % sans entretien, ce qui lui confère une durée de vie extrêmement longue.

Vers les produits

Travail du bois

Les systèmes de mesure magnétiques de Kübler sont utilisés dans les machines et installations d'usinage du bois, entre autres dans les applications suivantes : affûteuses de chants, scies à ruban à grumes, tables de sciage, scies circulaires à format, centres de perçage, perceuses à copeaux et scies alternatives suspendues. Il s'agit toujours de détecter des positions pour pouvoir scier des planches à la bonne longueur, par exemple. Outre les bonnes résolutions, les capteurs se distinguent surtout par leur construction extrêmement compacte et robuste. Les systèmes magnétiques de mesure de longueur sont souvent utilisés en combinaison avec les compteurs Kübler ou les afficheurs de la série Codix.

Vers les produits

Traitement du verre

Dans le domaine du traitement du verre, également appelé Glass Processing, les systèmes de mesure magnétiques de Kübler sont utilisés dans les domaines du Glass Cutting, du Glass Grinding, du Glass Handling ou du Glass Printing. Dans ce cas, les valeurs de position nécessaires, entre autres, pour la mise à longueur des feuilles de verre ou la réalisation de schémas de perçage sont enregistrées. Outre ses bonnes résolutions, le capteur séduit surtout par sa construction extrêmement compacte et robuste.

Vers les produits
