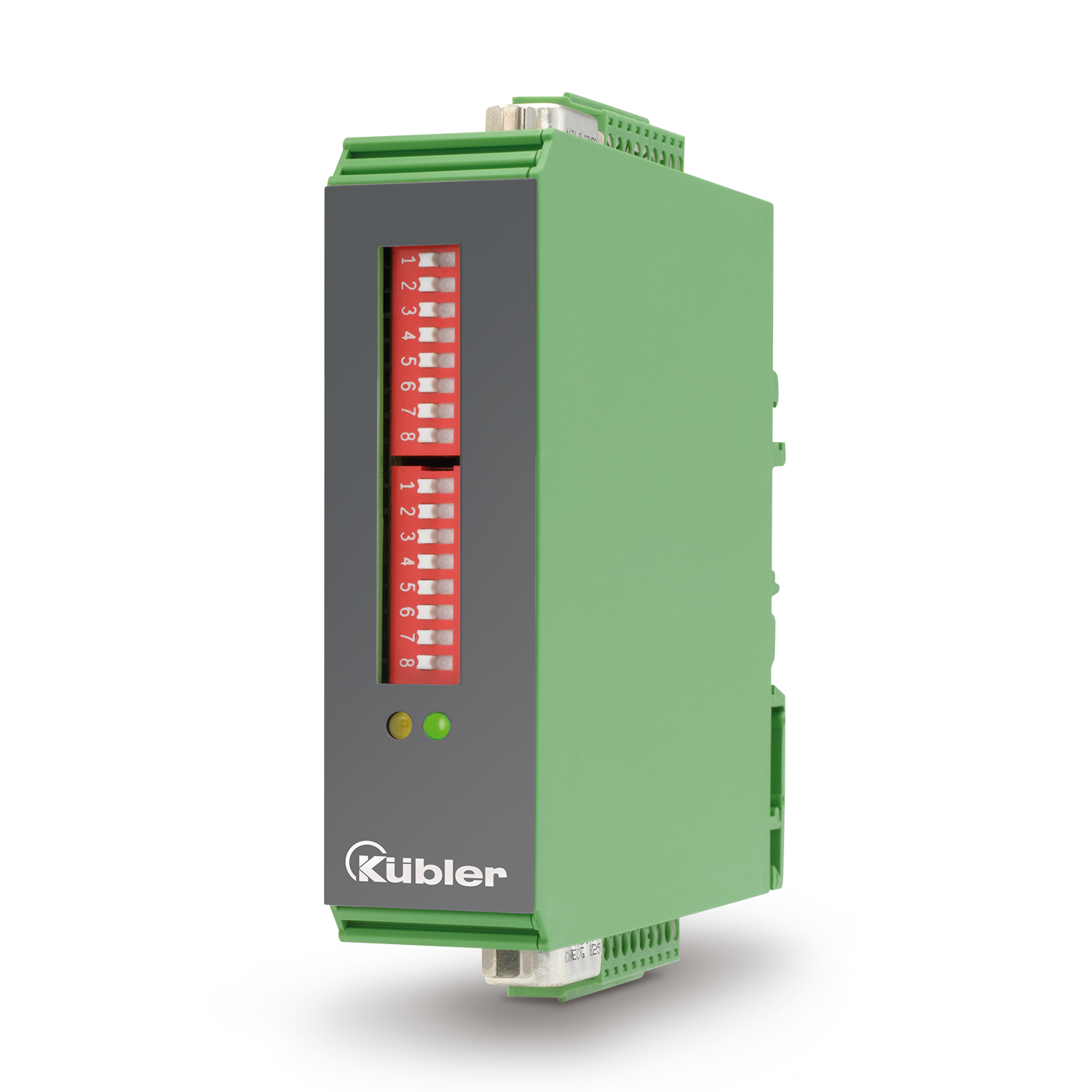

PW 1D-1D

Convertisseur de niveau de tension

PW 1D-1D

  • Fonctionnalité décodeur de direction
  • Séparation du potentiel
  • Importante plage de fréquence
TTL / RS422
HTL

Convertisseur de niveau de tension pour séparation et conversion de signaux numériques.

À l’entrée, le convertisseur de niveau de tension universel, le décodeur de direction et l’amplificateur séparateur de potentiel PW 1D-1D accepte les signaux de codeurs incrémentaux à une et à deux voies, qui peuvent être transmis par RS422 / TTL ou par niveau HTL (10 ... 30 V). Dans la mesure où il s’agit d’un signal en relation avec le sens de rotation, le sens peut être indiqué soit par un déphasage de 90° des canaux A et B, soit par un signal de direction statique.
Le montage du module sur le profilé-support dans l’armoire de commande est facile et rapide.

Mécaniquement
Dimension 22 mm x 102 mm x 102 mm
Température de fonctionnement 0 °C ... 45 °C
Indice de protection IP20
Raccordements Bornes à vis
Connecteur Sub-D
Électrique
Interfaces des entrées TTL / RS422
HTL
Interfaces des sorties TTL / RS422
HTL
Encodage des entrées A, B, 0
A, A|, B, B|, 0, 0|
Encodage des sorties A, B, 0
A, A|, B, B|, 0, 0|
Fréquence d'entrée 500.000 Hz
Fréquence de sortie 500.000 Hz
Tension d'alimentation 5...30 V DC
Caractéristiques
  • Plage de fréquences élevée, jusqu‘à 500 kHz.
  • Amplificateur de séparation de potentiel.
  • Convertisseur de niveau et décodeur de direction pour
    signaux de codeurs incrémentaux.
  • Entrées de signal (A, /A, B, /B, 0, /0), réglables pour les
    niveaux HTL, TTL ou RS422.
  • Retraite aussi bien des signaux incluant la direction,
    synchrones, asynchrones, que des signaux monopiste.
  • Sorties de signal (A, /A, B, /B, 0, /0), réglables pour les niveaux
    HTL, TTL ou RS422.
  • Conversion d‘une information de direction A/B (90°) en un
    signal de direction statique et inversement.
  • Raccordement codeur au choix par connecteur Sub-D ou par
    bornes à visser débrochables.

Avantages
  • Séparation de potentiel entre le capteur et la commande.
  • Adaptation de niveau pour les anciennes commandes avec
    entrée de signal de direction.
  • Conversion de TTL en HTL et inversement.
  • Adaptation du niveau à l‘application du côté tension.
