Codeurs sans roulement

Solution de capteurs compacte et sans usure
  • Principe de mesure sans contact
  • Balayage magnétique
  • Pour des diamètres d’arbres allant jusqu’à 390 mm
  • Interfaces HTL, TTL, SSI ou CANopen
  • Sur demande, solutions sur mesure
Vers le Product Finder

Mesure fiable de la vitesse de rotation avec une solution capteur magnétique.

Sur la base de leur conception compacte et de leur facilité de montage sur un nombre quasi illimité de diamètres d’arbres, les codeurs sans roulement constituent une alternative parfaite aux codeurs à roulement. Déjà aujourd’hui, les codeurs sans roulement de Kübler trouvent leur application dans des technologies d’entraînements et d’ascenseurs, dans des moteurs asynchrones ou des moteurs à rotor externe, ou des générateurs, des grands moteurs et des éoliennes. Notre technologie intelligente garantit une qualité optimale du signal. Grâce à un traitement numérique du signal en temps réel, les éventuelles erreurs de signal sont résolues pour permettre d’optimiser la régulation de l’entraînement. Vous aussi, concevez vos installations, machines et moteurs avec Kübler!

Codeurs incrémentaux sans roulement


Idéal pour une mesure précise de la vitesse de rotation avec une résolution allant jusqu’à 16.000 impulsions par rotation, disponible dans les variantes HTL ou TTL. Installation simple et rapide grâce aux différents types de montage de l’arbre, par ajustement serré, avec une vis de moyeu ou une bride à vis. Tolérance de montage élevée entre l’anneau magnétique et la tête du capteur.

Produit en détails

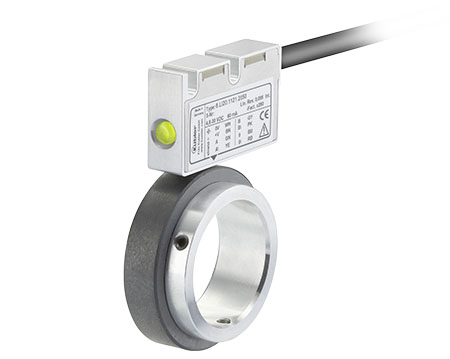

Pour un diamètre d’arbre allant jusqu’à 30 mm
  • Codeurs sans roulement
  • Principe de mesuresans contact
  • Balayage magnétique
  • Résolution allant jusqu’à 3.600 ppr
Produit en détails

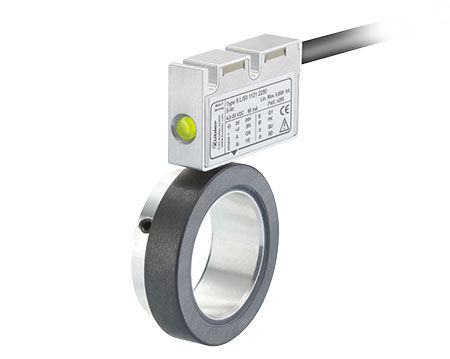

Pour un diamètre d’arbre allant jusqu’à 35 mm
  • Codeurs sans roulement avec impulsion zéro
  • Principe de mesuresans contact
  • Balayage magnétique
  • Résolution allant jusqu’à 3.600 ppr
Produit en détails

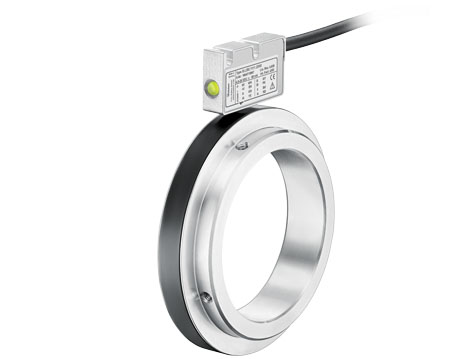

Pour un diamètre d’arbre allant jusqu’à 350 mm
  • Codeurs sans roulement avec impulsion zéro
  • Principe de mesuresans contact
  • Balayage magnétique
  • Résolution allant jusqu’à 6.400 ppr
Produit en détails

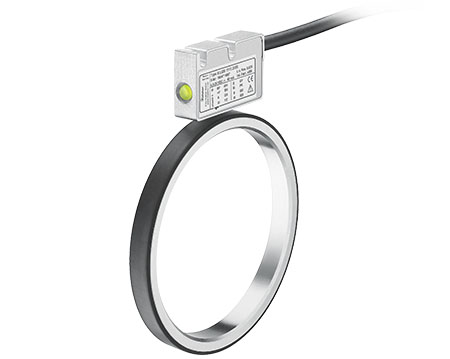

Pour un diamètre d’arbre allant jusqu’à 390 mm
  • Codeurs sans roulement
  • Principe de mesuresans contact
  • Balayage magnétique
  • Résolution allant jusqu’à 16.000 ppr

Codeurs absolus sans roulement


Idéal pour une mesure précise de la vitesse de rotation resp. de l’angle d’inclinaison avec une résolution allant jusqu’à 16.000 pas de mesure par rotation, disponible dans les variantes SSI ou CANopen. Signaux incrémentaux supplémentaires pour des entraînements hautement dynamiques. Grâce au principe de mesure absolu, la forme de construction de la tête du capteur est adaptée au rayon de l’anneau magnétique. Par défaut avec un diamètre d’arbre de 30 mm. Ce diamètre n’est pas suffisant pour votre application ? Aucun problème. Contactez-nous.
Pour un nombre de pièces plus important, nous fabriquons votre codeur individuel sans roulement.

Produit en détails
Pour un diamètre d’arbre allant jusqu’à 30 mm
  • Codeurs sans roulement
  • Principe de mesure sans contact
  • Balayage magnétique
  • Résolution allant jusqu’à 16.000 mesure pas / tours
Brochures
   11.2017

Codeurs sans roulements

La solution adaptée pour chaque application


Que ce soit pour des applications simples ou pour les exigences les plus élevées –
avec les classes de performance, vous trouverez facilement et rapidement la solution capteur adaptée.
Le codeur intelligent sans roulement

Smart-Technology :
  • Le traitement numérique du signal avec résolution active des erreurs de signal permet une qualité optimale du signal
  • Filtres de signaux numériques intégrés et plaque signalétique électronique avec de la mémoire utilisateur
  • Nombre de barres réglable et filtres programmables en fonction de l’application
  • Possibilité de surveillance d’état et de maintenance préventive

Pour des applications à haute performance
  • Très haute résolution jusqu’à 2.000.000 ppr
  • Sortie numérique directe de la position, de la vitesse de rotation et de l’accélération
  • Qualité optimale du signal sur la totalité de la plage de mesure allant de 0 à 12.000 rpm
  • Interface numérique SPI, RS485 et BiSS
Pour des applications standards
  • Résolution allant jusqu’à 16.000 ppr
  • Qualité élevée du signal
Pour des applications simples
  • Résolution jusqu’à 500 ppr
  • Exigences peu élevées en termes de qualité du signal
