Limes LI20 / B1 Limes LI20 / B1
Limes LI20 / B1 Limes LI20 / B1

Système de mesure de longueur magnétique

Limes LI20 / B1

  • Extrêmement robuste
  • Indice de protection jusqu'à IP69k
  • Sans contact
  • Sans usure
  • Montage facile
  • Longueur de mesure 70 m
  • Accélération 25 m/s
  • Résolution max. 10 μm
  • Précision 0,08
Push-Pull
TTL / RS422

Système de mesure de longueur magnétique, incrémental – convient aux environnements les plus rigoureux.

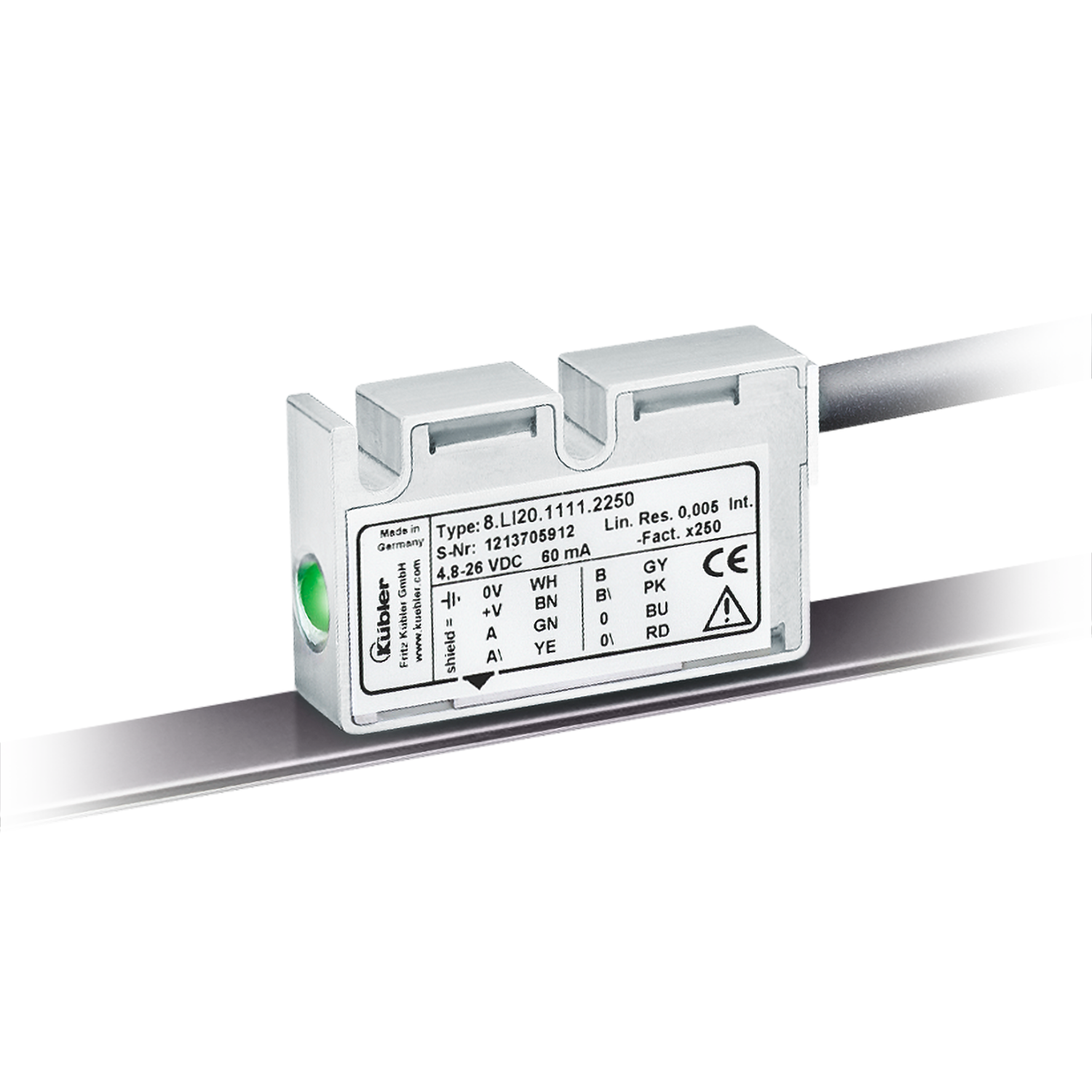

Le système de mesure linéaire magnétique incrémental sans contact Limes LI20 / B1 – composé du capteur LI20 et de la bande magnétique B1 – offre une résolution minimale de 10 µm pour un écart maximal de 1 mm entre le capteur et la bande. Version pour utilisation à l’air libre, munie d’un boîtier en aluminium extrêmement robuste et d’un couvercle en acier inoxydable, avec une large plage de températures et un câble résistant aux UV. L’indice de protection IP68 / IP69k, la technique de surmoulage spéciale et la résistance testée à l’humidité cyclique et à la chaleur humide assurent un niveau de fiabilité maximal, même en cas d’utilisation sans protection à l’air libre.

Mécaniquement
Système de mesure Système de mesure de longueur magnétique
Longueur de mesure 70 m
Accélération 25 m/s
Dimension 10 mm x 25 mm x 40 mm
Température de fonctionnement -20 °C ... +80 °C
Indice de protection IP67
IP68
IP69k
Électrique
Résolution max. 10 μm
Précision 0,08
Interfaces Gegentakt
TTL / RS422
Tension d'alimentation 4,8...26 V DC
4,8...30 V DC
Robuste
  • Boîtier stable avec indice de protection IP67.
    • En option : boîtier spécial pour une haute résistance contre. La condensation (IP68 / IP69k, résistance contre l’humidité selon EN 60068-3-38 et la chaleur humide selon EN 60068-3-78).
  • Technologie de mesure sans contact – ainsi, pas d’usure.
  • Bande de recouvrement pour protéger la bande magnétique.
Installation facile
  • Collage facile de la bande magnétique.
  •  Grande tolérance de montage.
  • Espace d’installation très faible.
  • Signaux d'avertissement sur la LED d’état en cas de champ magnétique trop faible.
Fiche technique

LI20 / B1

PDF ∼ 916,2 KB | 08.2021
DE
EN
FR
Notice de montage

LI20, LI50, RLI20, RLI50

PDF ∼ 329,5 KB | 12.2016

Paramètres de sécurité

Limes LI20 MTTFd

Multilingue: Allemand, Anglais
PDF ∼ 219,2 KB | 06.2019

CAD mécanique / STEP

LI20

ZIP ∼ 351,1 KB | 10.2014

Nota

Instructions pour coller la bande magnétique

Multilingue: Allemand, Anglais
PDF ∼ 597,1 KB | 10.2016

Accessoires

Câbles et connecteurs

„Nous nous ferons un plaisir de vous renseigner sur les prix et les délais de livraison. Nous nous réjouissons de votre demande.“
