Systèmes à roue de mesure

MWE62

  • Système de mesure redondant
  • Pression d'appui maximale
  • Montage flexible
  • Différentes roues de mesure
  • Résolution max. 5.000 ppr Incrémentaux
  • Force de contact 40 N
  • Roue de mesure circonférence
    · 300 mm
    · 500 mm
    · 12"
Push-Pull
TTL / RS422

Saisir des mouvements linéaires en rotation

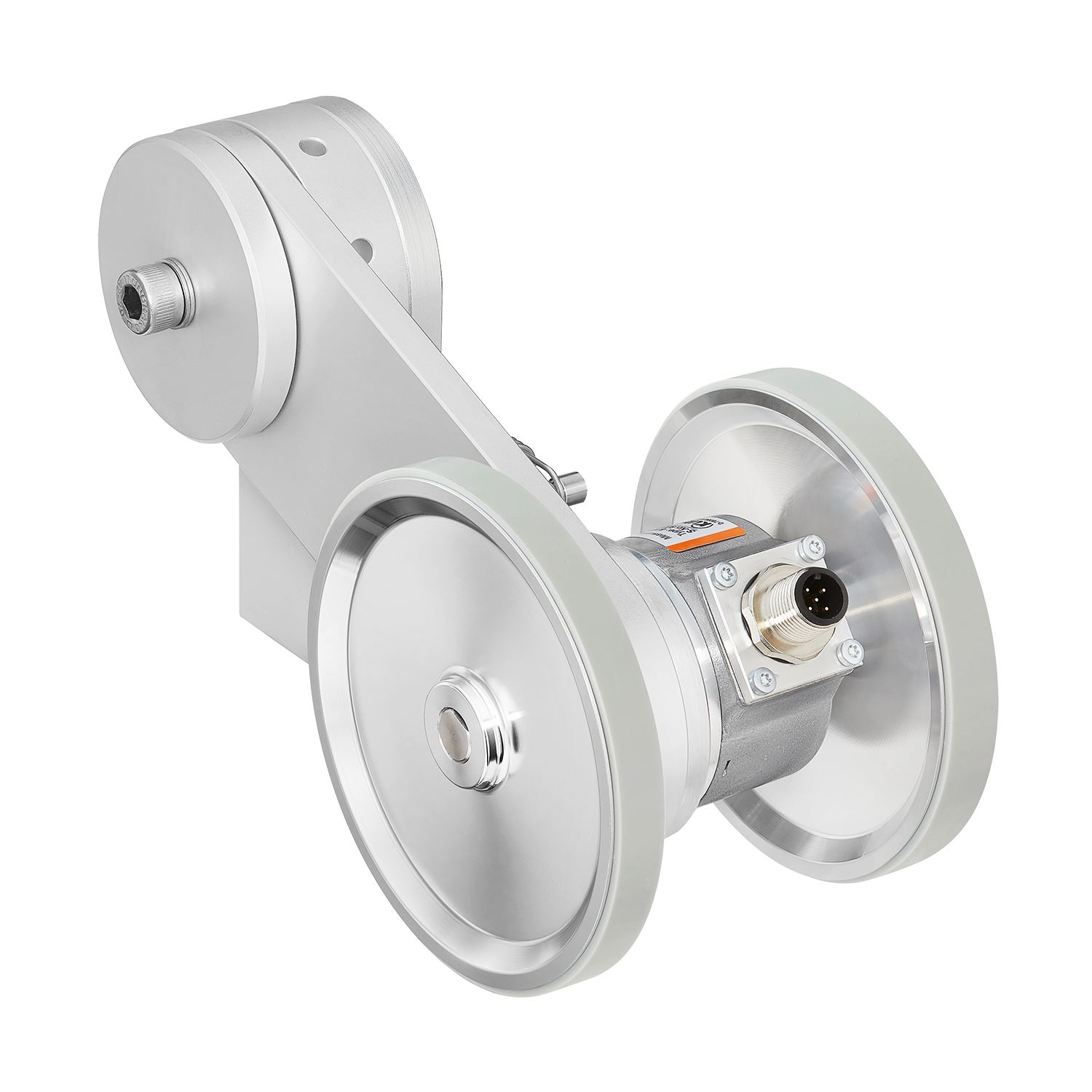

Le système de roue de mesure MWE62 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par deux roues de mesure avec un capteur rotatif intégré et convertis en données de mesure. Un ressort très performant garantit la pression d'appui des roues de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. La pression de contact souhaitée peut être réglée individuellement.

Mécaniquement
Système de mesure Systèmes à roue de mesure
Roue de mesure circonférence 300 mm
500 mm
12"
Force de contact 40 N
Température de fonctionnement - 20 °C ... + 70 °C
Indice de protection IP65
Poids 1,00 kg
Électrique
Résolution max. 5.000 ppr Incrémentaux
Interfaces Gegentakt
TTL / RS422
Tension d'alimentation 10...30 V DC
Construction robuste
Possibilités de montage flexibles: à la verticale, à l’horizontale ou en position inversée. Codeur montable sur le bras à ressort par pas de 120°.

Grande sécurité de contact avec le matériau à mesurer
L’utilisation d’une seconde roue de mesure sur le codeur assure le contact avec la surface à mesurer même dans des conditions difficiles – fortes vibrations ou défauts de surface.

Roues de mesure pour toutes les surfaces
Circonférence 300 mm ou 12“ – Roue de mesure disponible avec joint torique ou double joint torique, plastique lisse ou rainuré, surface moletée et caoutchouc à picots.

Force d’appui jusqu’à max. 40 N
Précharge réglable en continu. Le ressort intégré compense les tolérances pour une plage de travail max. de la roue de mesure de 80 mm perpendiculaire à la surface à mesurer.
Fiche technique

MWE62

PDF ∼ 1,9 MB | 01.2024
DE
EN
FR
Instructions d'utilisation

MWE6x

Multilingue: Allemand, Anglais, Français
PDF ∼ 1,9 MB | 08.2022

Certificat de conformité

MWEx1 MWEx2 CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 67,8 KB | 09.2022

CAD mécanique / STEP

MWE62

ZIP ∼ 1,2 MB | 06.2022

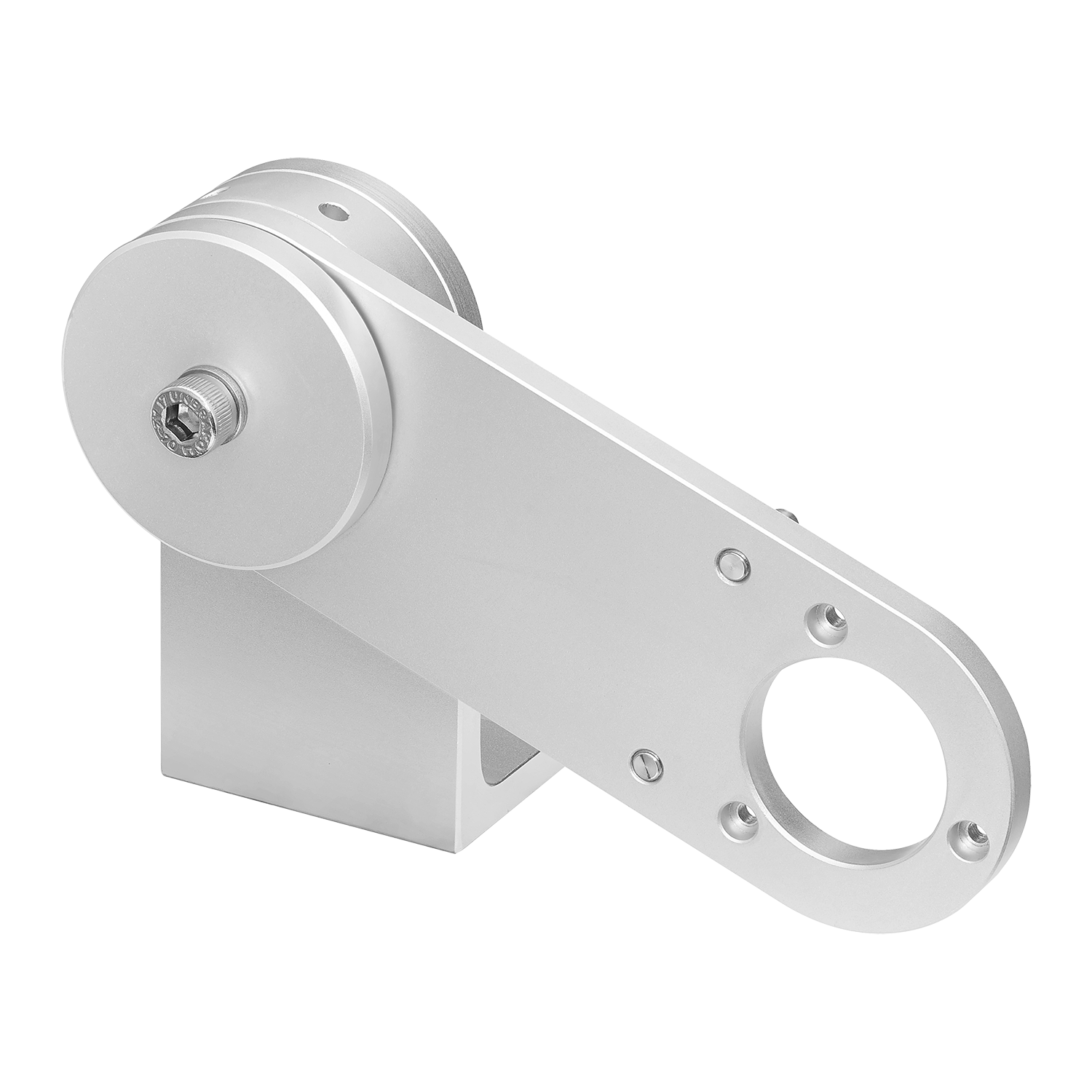

MWE60 Bras à ressort du codeur

ZIP ∼ 770,8 KB | 06.2022

Accessoires

Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse

Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse

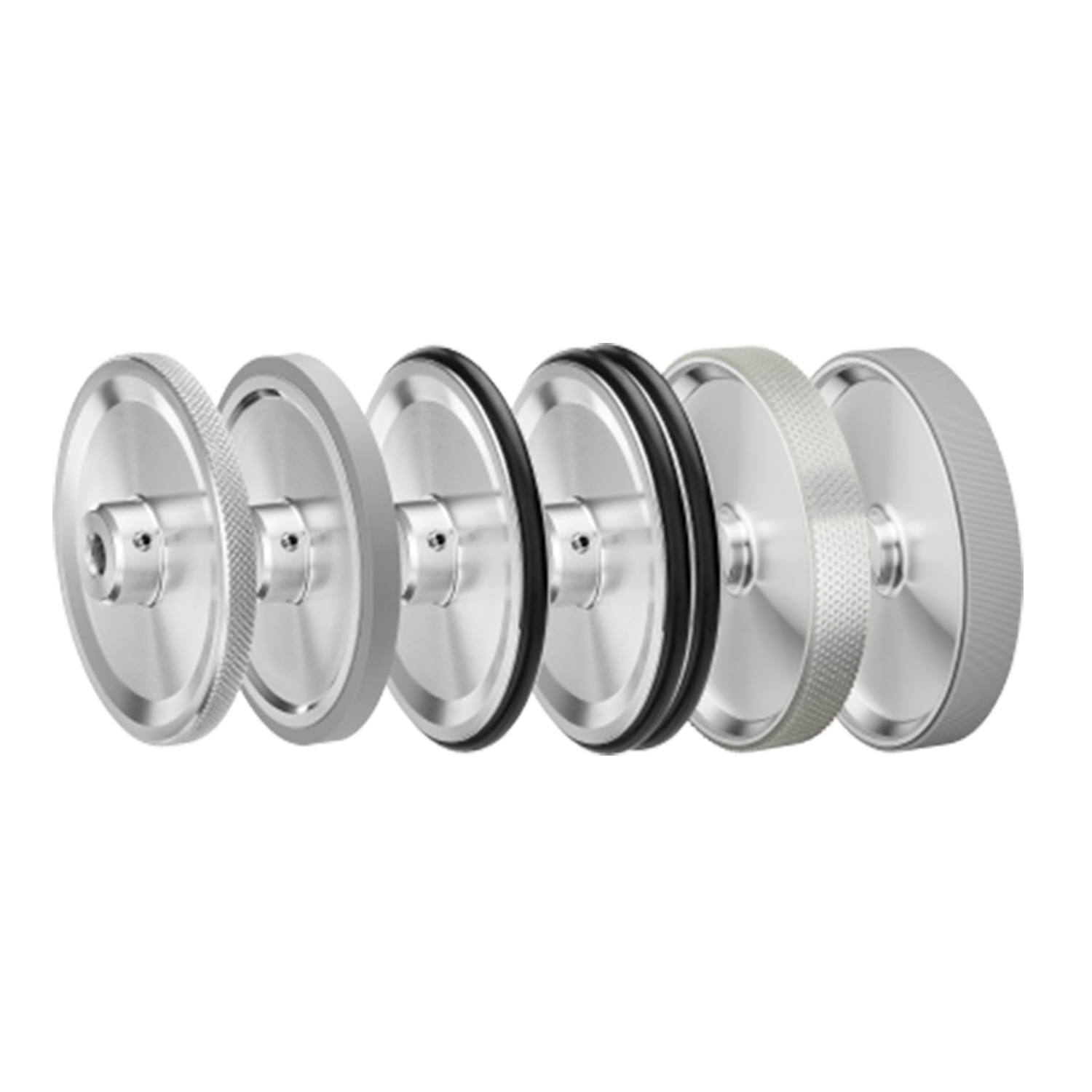

Roues de mesure pour la mesure au défilé de longueurs de marchandises, par exemple dans les industrie du papier, du métal, du textile, du bois ou des matières plastiques. Différentes circonférences adaptées aux différentes surfaces à mesurer – différents diamètres adaptés aux codeurs Kübler, pour les systèmes de mesure métrique et en pouces. Combinez tout simplement les roues de mesure avec le codeur Sendix et un bras d'appui à ressort. Pour l’évaluation, vous pouvez recourir à un grand nombre de compteurs et d’afficheurs issus de notre gamme de produits Codix.
8.0000.3XXX.00XX
Fiche technique
Roues de mesure
DE EN FR
CAD mécanique / STEP
Roues de mesure

O-Ring

O-Ring

Pièce de rechange pour les roues de mesure correspondantes avec une circonférence de 200 mm, 300 mm, 6" ou 12".
8.0000.7000.00XX

Poulie et courroie crantée

Poulie et courroie crantée

La poulie avec la courroie crantée, combinée à un codeur, donne un kit de mesure linéaire flexible pour mesurer les positions et les vitesses. L'ensemble du système est facile à monter et compense les irrégularités ou les tolérances de montage au sein de l'application.
8.0000.AXX1.XXXX 8.0000.B1X1.XXXX

Crémaillère et pignon

Crémaillère et pignon

Système de mesure avec support du codeur mobile à ressort (avec crémaillère et pignon) pour une force de pression optimale et la protection de l'arbre du codeur.
Composants parfaitement adaptés les uns aux autres : une rotation du pignon correspond à une course de 50 mm.
8.0010.7000.0001 8.0000.7000.000X

Bras de suspension du capteur rotatif pour les capteurs rotatifs incrémentaux KIS50, 5000et 5805 ainsi que pour les capteurs rotatifs absolus M58, F58 et 58

Bras de suspension du capteur rotatif pour les capteurs rotatifs incrémentaux KIS50, 5000et 5805 ainsi que pour les capteurs rotatifs absolus M58, F58 et 58

Le bras à ressort pour capteurs rotatifs MWE60, combiné à un capteur rotatif et une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. La pression de contact souhaitée peut être réglée individuellement.
8.MWE60.X21.00.0000.0000
Fiche technique
MWE60 -
DE EN FR
CAD mécanique / STEP
MWE60 Bras à ressort du codeur

Câbles et connecteurs

„Nous nous ferons un plaisir de vous renseigner sur les prix et les délais de livraison. Nous nous réjouissons de votre demande.“
