Codix 534

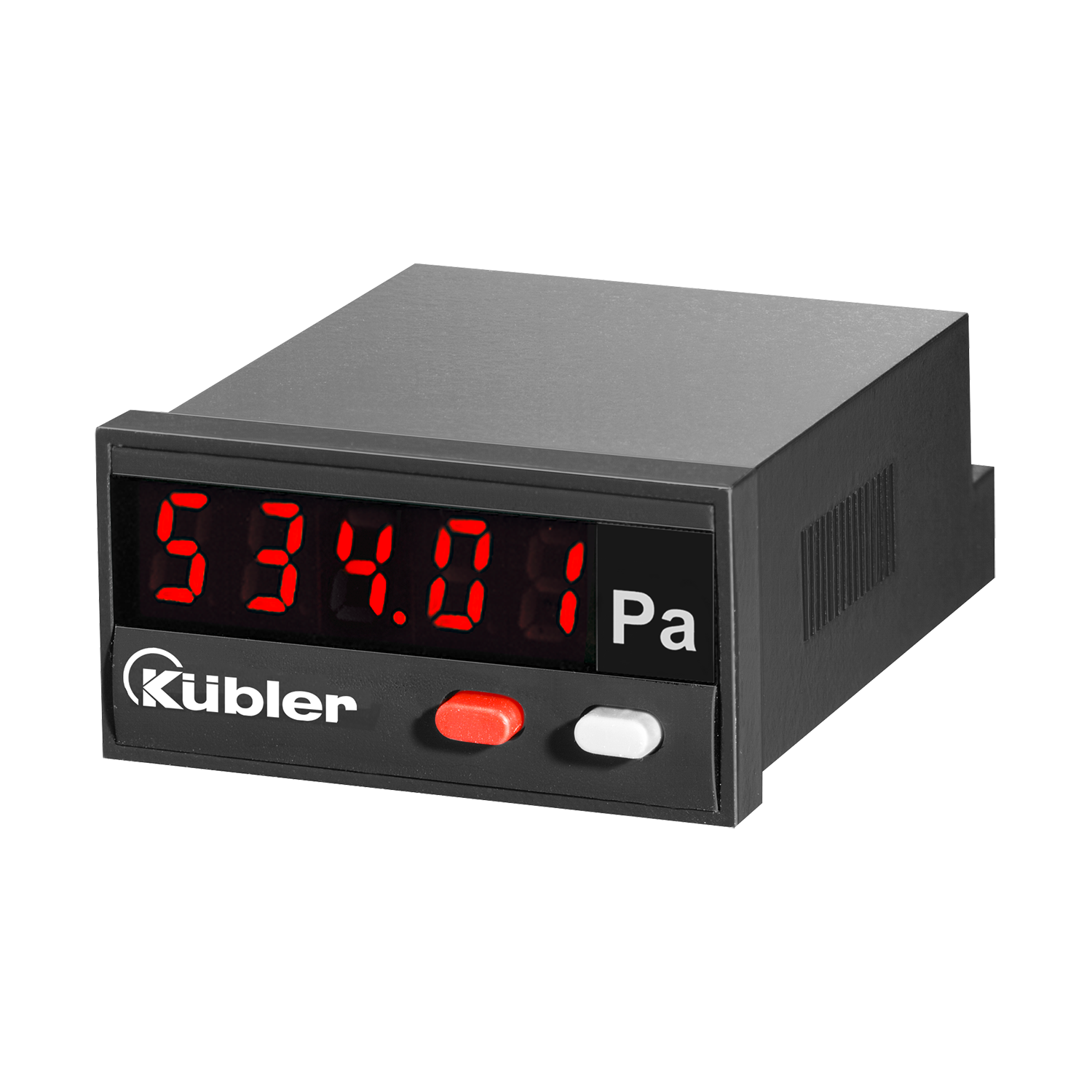

Codix 534

Afficheurs de process pour signaux normalisés électronique

Codix 534

  • Affichage compact des V/mA
  • Mesure autom. min. / max.
  • Séparation galvanique avec protection contre l'inversion de polarité
  • Dimension
    · 48 x 24 mm | 45 x 22 mm
  • Tension d'alimentation:
      · 10...30 V DC
  • Affichage Numéro à 5 chiffres, LED
Analogique 0...10 V

Afficheur de process – pour signaux normalisés avec totalisateur, échelonnable.

Affichage de signaux normalisés à coût réduit pour installation dans plaque frontale avec affichage LED à 5 chiffres, clair, échelonnable.
Grâce à la résolution 14 bits, plage d'affichage de la valeur mesurée précise avec saisie de la valeur minimale et maximale et
totalisateur échelonnable pour addition temporisée de la valeur mesurée.

Mécaniquement
Modèle électronique
Fonction Appareil de mesure pour signaux normalisés
Dimension 1 48 x 24 mm | 45 x 22 mm
Indice de protection IP65
Température de fonctionnement -20 °C ... +65 °C
Poids 50 g

(1) Montage | En façade
Électrique
Tension d'alimentation 10...30 V DC
Signal d'entrée Analog 0...10 V
Analog 0...20 mA
Analog 2...10 V
Analogique 4...20 mA
Caractéristiques du produit
  • Entrée : 1 entrée de mesure de courant, 1 entrée de mesure de tension.
  • Affichage compact pour signaux normalisés analogiques
  • Plage d’affichage -19 999 ... 99 999 avec suppression des zéros de tête et point décimal programmable.
  • Design industriel contemporain.
  • Durée de mesure rapide de 0,1 secondes maxi.
Avantages
  • Séparation galvanique avec protection contre l’inversion de polarité.
  • Saisie autom. mini / maxi.
  • Totalisateur avec facteur programmable, diviseur et point décimal.
  • Points terminaux de courbes caractéristiques librement définissables pour adaptation de la valeur d'affichage souhaitée.
  • Entrée pour maintien de l’affichage ou entrée de remise à zéro pour valeur min./ max. et totalisateur.
Fiche technique

Codix 534

PDF ∼ 673,2 KB | 08.2024
DE
EN
FR
Instructions d'utilisation

Codix 534 (Kübler)

Multilingue: Allemand, Anglais, Français, Italien, Espagnol
PDF ∼ 1,3 MB | 02.2023

Instruction de programmation

Codix 534

Multilingue: Allemand, Anglais, Français, Italien, Espagnol
PDF ∼ 214,9 KB | 03.2024

Certificat de conformité

Codix 534 CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 99,4 KB | 04.2022

CAD mécanique / STEP

Codix 534

∼ 2,0 MB | 03.2013

CAD électronique / ePlan

534

ZIP ∼ 858,7 KB | 03.2021

Certificats Produits

UL Canada - Compteur et afficheurs de process

PDF ∼ 78,6 KB | 01.2019
EN

UL USA - Compteur et afficheurs de process

PDF ∼ 76,1 KB | 01.2019
EN

Accessoires

Cadre adaptateur frontal en kit

Cadre adaptateur frontal en kit

Adaptateur pour cadre avant 72x36mm à 48x24mm pour découpe 68x33mm à découpe 45x22.2mm. Disponible en noir et argent anodisé en kit.

2x cadre avant noir et argent, 1x cadre de compensation.
162.704.set
Fiche technique
Cadre adaptateur frontal
DE EN FR

Boîtier factice 13x, 14x

Boîtier factice 13x, 14x

Boîtier borgne pour découpe 22,2x45mm et 25x50mm.

Boîtier borgne, étrier de serrage, joints d'étanchéité, cadre avant adaptateur.
G.003.836
Fiche technique
Boîtier factice
DE EN FR

Protection d´étanchéité K1

Protection d´étanchéité K1

Capuchon d'étanchéité flexible pour cadre avant F1B et cadre avant adaptateur N003001 en PVC souple avec cadre en tôle d'acier peinte et vis de fixation. Indice de protection IP 65 selon DIN 40050 à l'état monté. Convient pour B15.31, B16.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 et F1B18.00. Avec cadre adaptateur N.003.001 pour 130, 131, 132, 132, 133, 134, 135, 135, 136, 140, 141, 141, 142, 143, 520, 521, 521, 522, 523, 524, 52U, 52P, 52T.

Capuchon d'étanchéité (PVC) avec cadre en tôle d'acier, 2x vis de fixation M4x15.
Grau G.008.300
Schwarz G.008.301
Fiche technique
Protection d‘étanchéité
DE EN FR

Châssis de montage, 24x48

Châssis de montage, 24x48

Pour l'installation de tous les compteurs, minuteries, appareils de process de dimensions DIN 24x48mm ou 50x25mm. Découpe 25x50mm. Pour montage encliquetable sur rail DIN 35 mm.

Support de compteur (tôle d'acier chromée), adaptateur DIN pour rail DIN (polyamide renforcé par des fibres).
G.300.004
Fiche technique
Châssis de montage
DE EN FR

Cadre adaptateur frontal

Cadre adaptateur frontal

Adaptateur cadre avant 50x60mm pour découpe F1B 54x29mm à 45x22,2mm pour fixation par vis avec joint. Disponible en noir.
N.003.001
Fiche technique
Cadre adaptateur frontal (2)
DE EN FR

Couvercle transparent verrouillable

Couvercle transparent verrouillable

Couvercle transparent à visser pour cadre avant F1B et adaptateur pour cadre avant N003001, 1 DV, verrouillable pour dimension F1. Avec joint d'étanchéité sur vis de fixation M4 avec cadre propre. Convient pour B15.31, B16.31, B16.31, B16.30, B18.30, F1B15.01, F1B16.01, F1B16.00 et F1B18.00. Avec cadre adaptateur N.003.001 pour 130, 131, 132, 132, 133, 134, 135, 135, 136, 140, 141, 141, 142, 143, 520, 521, 521, 522, 523, 524, 52U, 52P, 52T.

Couvercle transparent, joint d'étanchéité, 2x vis de fixation.
N.003.002
Fiche technique
Couvercle transparent 2
DE EN FR

Joints d´étanchéité N.511029

Joints d´étanchéité N.511029

Dimension extérieure : 48 x 24[1,89 x 0,945 ]"
Dimension intérieure : 45 x 22[1,772 x 0,866"]
N.511029
Fiche technique
Joints
DE EN FR

Joints d´étanchéité N.511034

Joints d´étanchéité N.511034

Dimension extérieure : 49 x 25[1,929 x 0,984"]
Dimension intérieure : 45 x 22[1,772 x 0,866"]
N.511034
Fiche technique
Joints
DE EN FR

Cadre frontal 37.1

Cadre frontal 37.1

Adaptateur cadre avant 37.1 pour découpe de face avant 50x25mm à 45x22,2mm avec fixation par vis. Disponible en noir, gris et anthracite.
Schwarz T.008.161
Anthrazit T.008.181
Fiche technique
Cadre adaptateur frontal
DE EN FR

Cadre frontal 37.2

Cadre frontal 37.2

Adaptateur cadre avant 37.2 pour découpe de face avant 50x25mm à 45x22.2mm. Disponible en noir, gris et anthracite.
Schwarz T.008.165
Anthrazit T.008.180
Fiche technique
Cadre adaptateur frontal
DE EN FR

Cadre adaptateur frontal

Cadre adaptateur frontal

Adaptateur de cadre avant 48x48mm à 48x24mm pour découpe 45x45mm à découpe 45x22,2mm. Disponible en noir.
T.008.883
Fiche technique
Cadre adaptateur frontal (2)
DE EN FR
