Systèmes à roue de mesure

MWE61

  • Pression d'appui maximale
  • Montage flexible
  • Différentes roues de mesure
  • Différents encodeurs
  • Résolution max. 10.000 ppr Incrémentaux
  • Force de contact 40 N
  • Roue de mesure circonférence
    · 300 mm
    · 500 mm
    · 12"
Analogique 0...10 V
IO-Link
EtherNet/IP
CANopen
Push-Pull
EtherCAT
TTL / RS422
SAE J1939
SinCos
PROFIBUS DP
PROFINET IO
SSI, binaire
BiSS

Saisir des mouvements linéaires en rotation

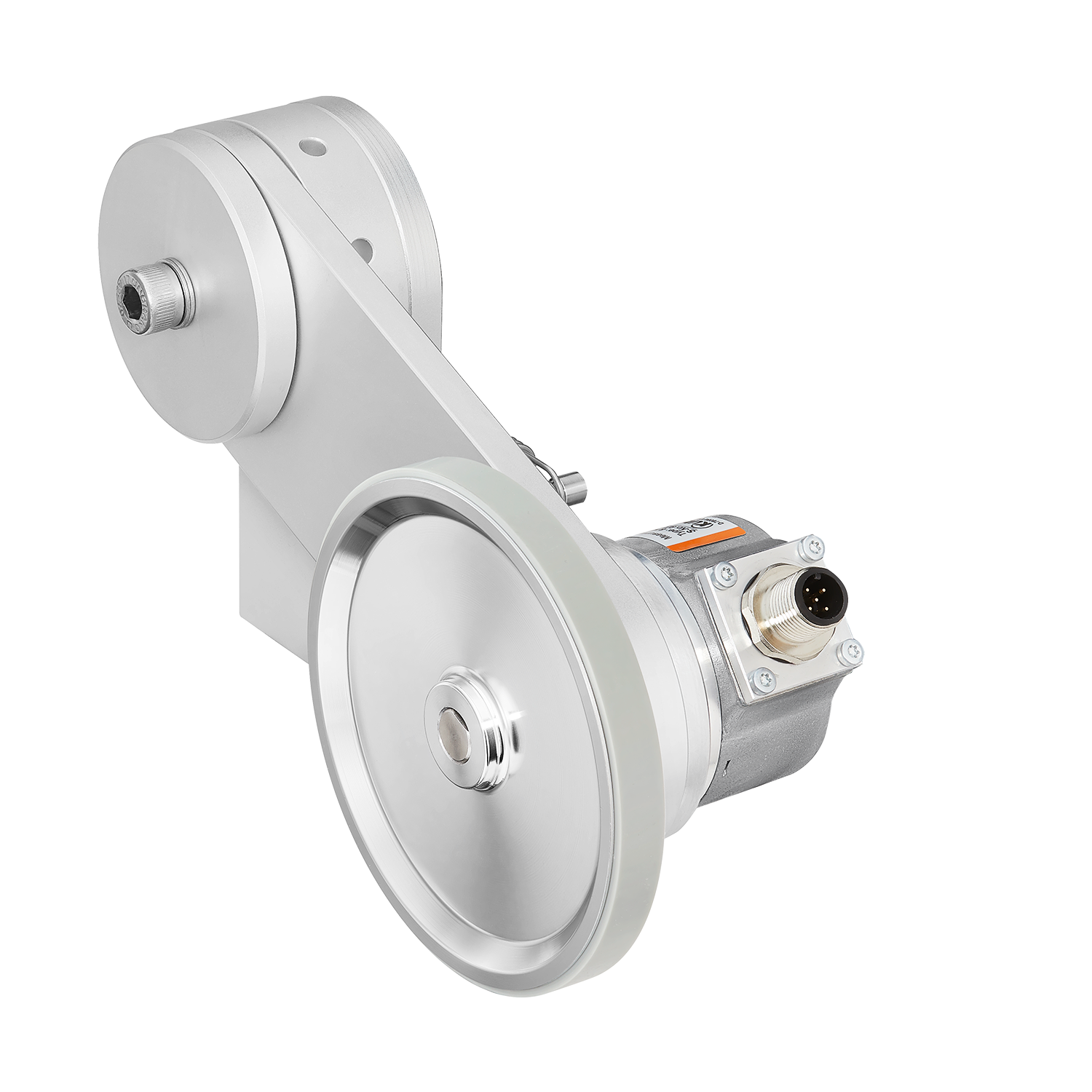

Le système de roue de mesure MWE61 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications avec des mouvements linéaires. Ceux-ci sont saisis de manière rotative par une roue de mesure avec un capteur rotatif intégré et convertis en données de mesure. Un ressort très performant garantit la pression d'appui des roues de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. La pression de contact souhaitée peut être réglée individuellement.

Mécaniquement
Système de mesure Systèmes à roue de mesure
Roue de mesure circonférence 300 mm
500 mm
12"
Force de contact 40 N
Température de fonctionnement - 20 °C ... + 70 °C
Indice de protection IP65
Poids 1,00 kg
Électrique
Résolution max. 10.000 ppr Incrémentaux
Interfaces 2 x Optokoppler 5...35 V / 150 mA
Analog 0...10 V
Analogique 4...20 mA
IO-Link
EtherNet/IP
CANopen
Gegentakt
EtherCAT
TTL / RS422
SAE J1939
SinCos
Sortie potentiomètrique
PROFIBUS DP
PROFINET IO
SSI, binär
BiSS
Construction robuste

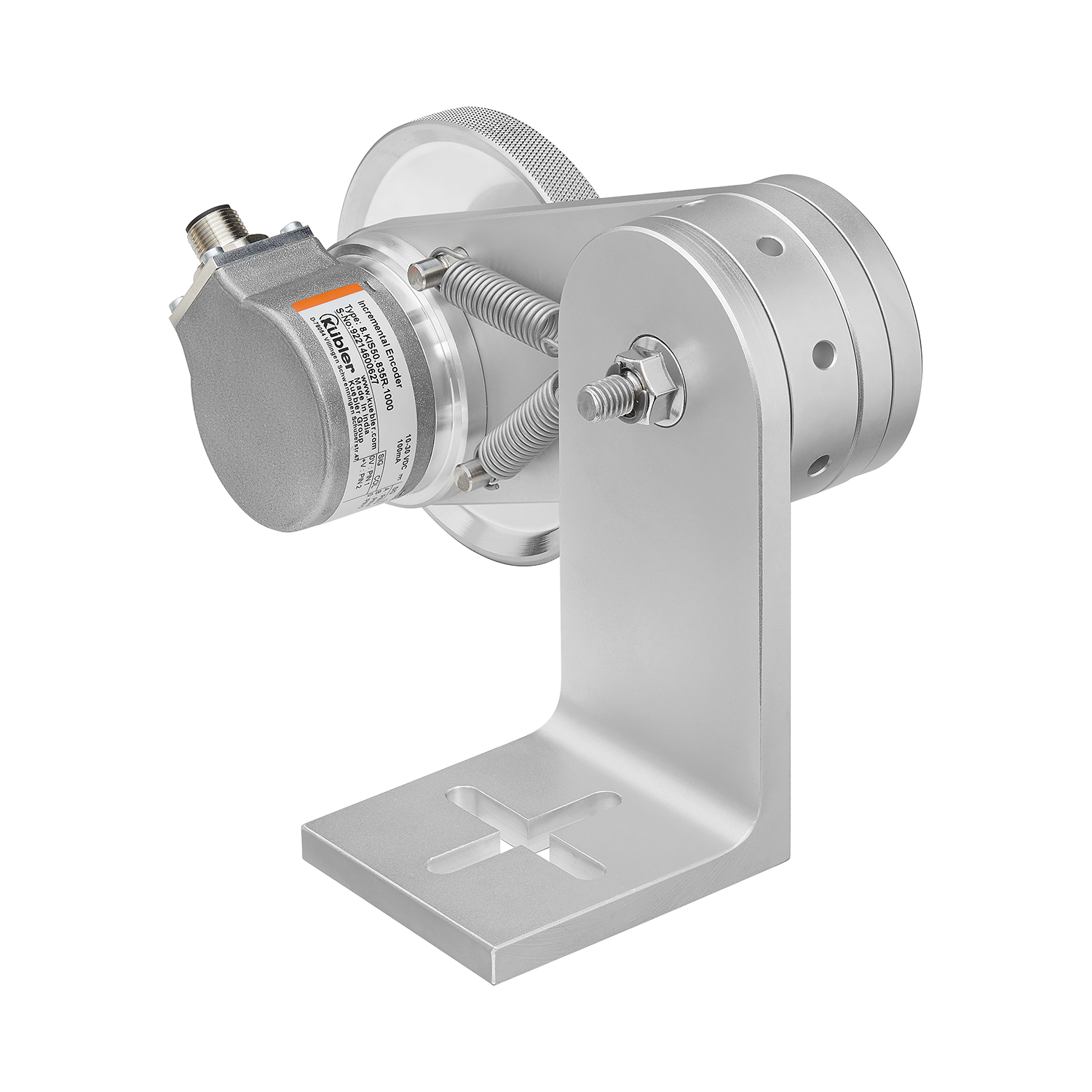

Possibilités de montage flexibles: à la verticale, à l’horizontale ou en position inversée. Codeur montable sur le bras à ressort par pas de 120°.

Vaste choix de codeurs
Codeurs incrémentaux Sendix avec une résolution max. de 36.000 imp./tour et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link ou Profinet pour 1l’intégration dans des concepts pour l’Industrie 4.0.

Roues de mesure pour toutes les surfaces

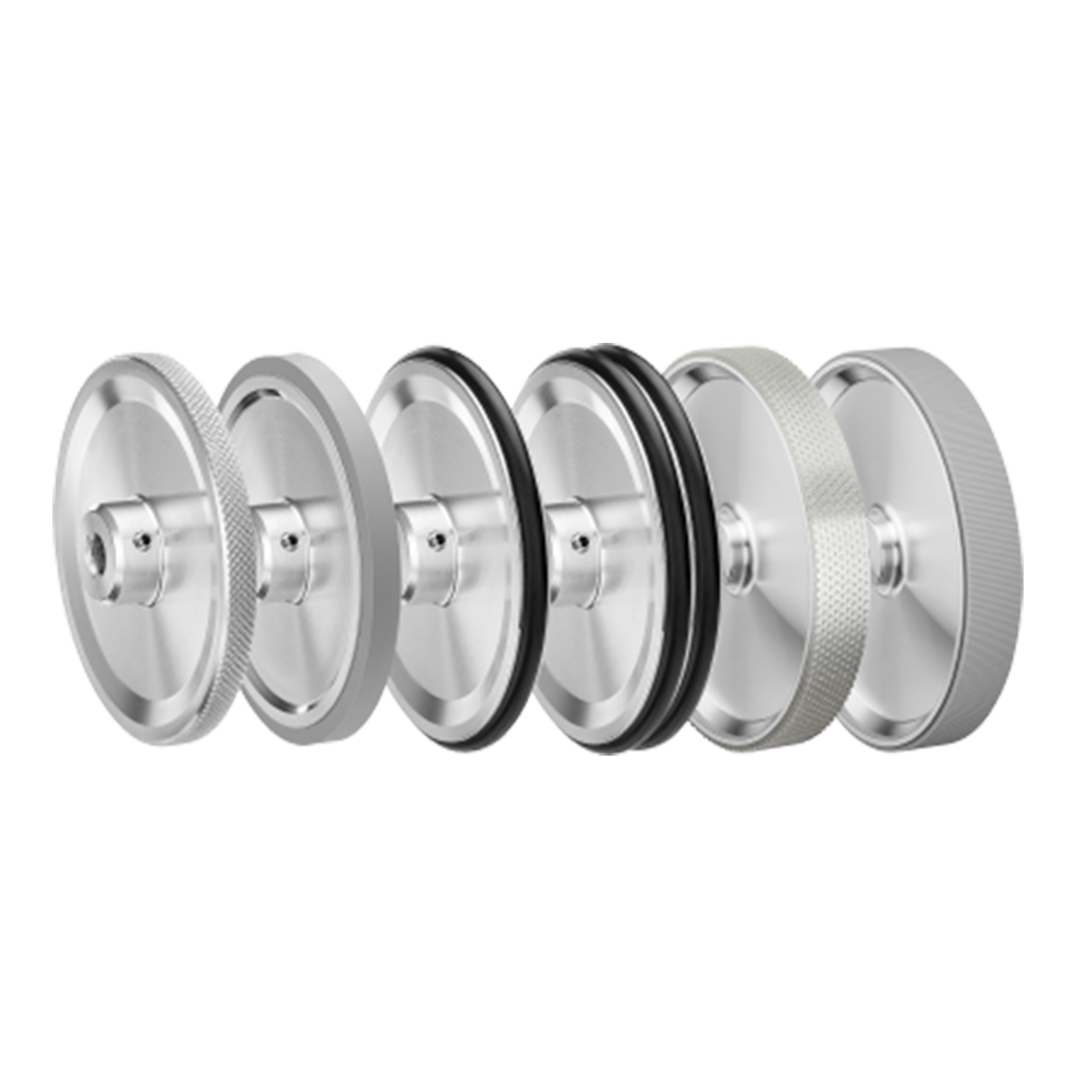

Circonférence 300 mm ou 12“ – Roue de mesure disponible avec joint torique ou double joint torique, plastique lisse ou rainuré, surface moletée et caoutchouc à picots.

Force d’appui jusqu’à max. 40 N

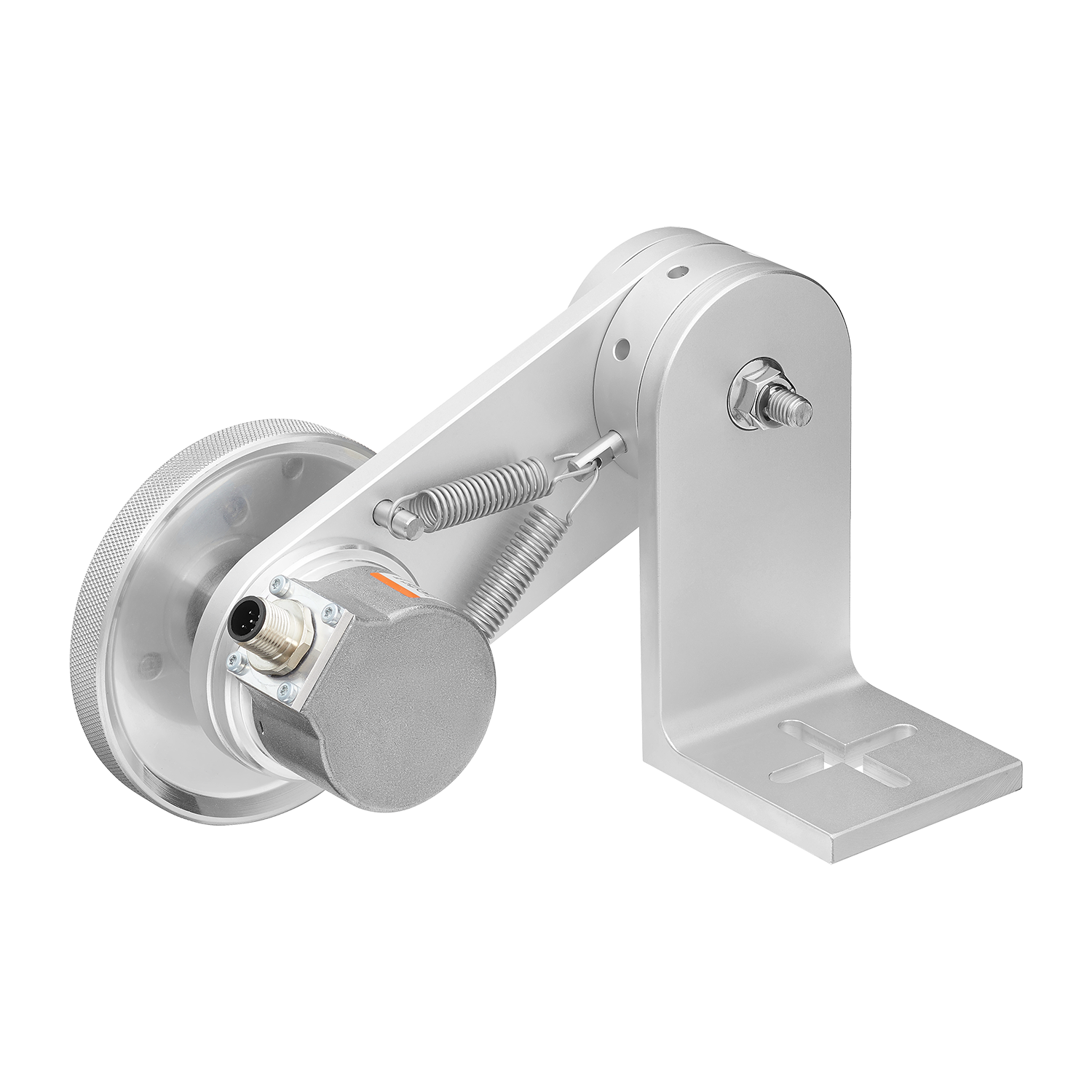

Précharge réglable en continu. Le ressort intégré compense les tolérances pour une plage de travail max. de la roue de mesure de 80 mm perpendiculaire à la surface à mesurer.
Fiche technique

MWE61

PDF ∼ 1,4 MB | 10.2024
DE
EN
FR
Instructions d'utilisation

MWE6x

Multilingue: Allemand, Anglais, Français
PDF ∼ 1,9 MB | 08.2022

Certificat de conformité

MWEx1 MWEx2 CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 67,8 KB | 09.2022

CAD mécanique / STEP

MWE61

ZIP ∼ 1,1 MB | 06.2022

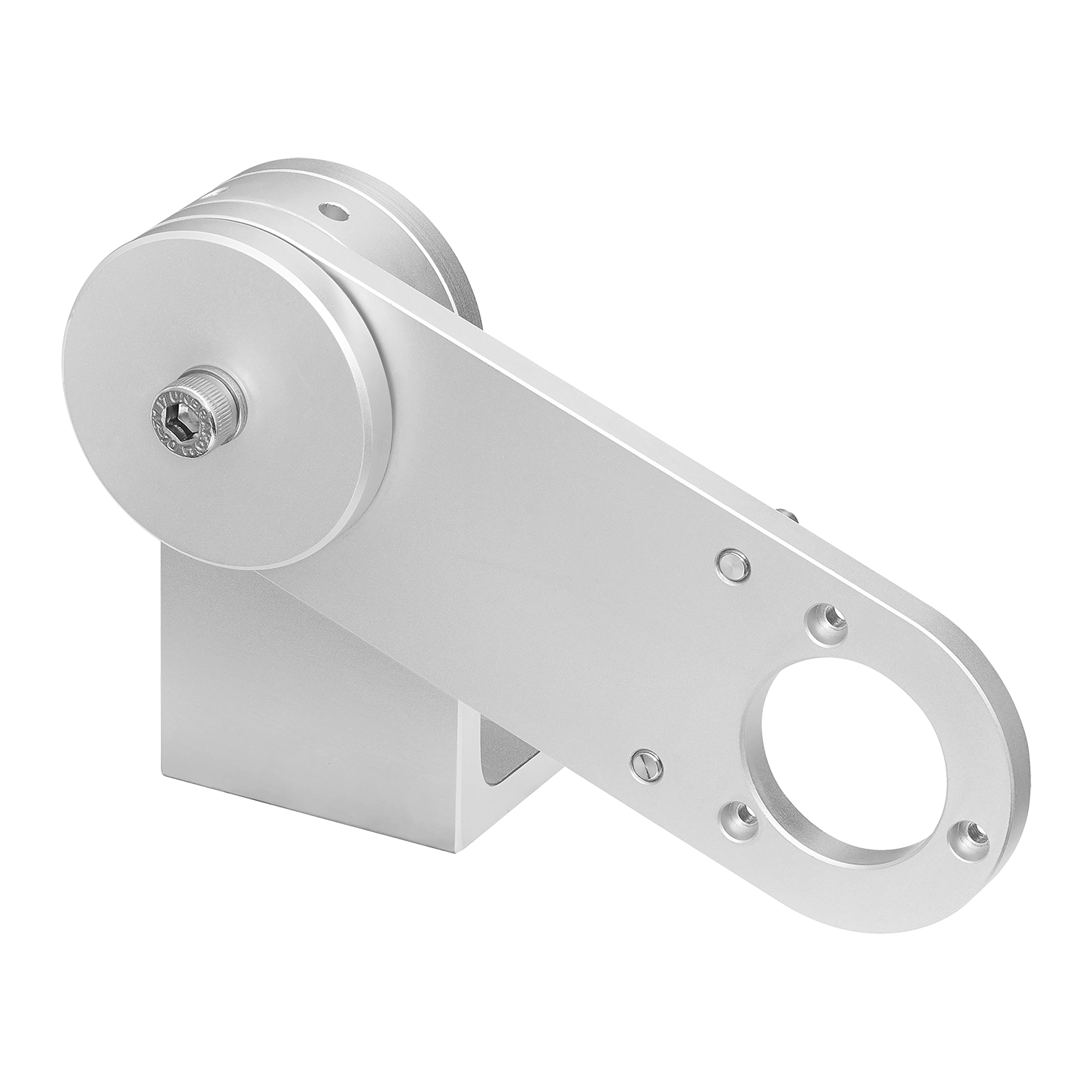

MWE60 Bras à ressort du codeur

ZIP ∼ 770,8 KB | 06.2022

Sendix KIS50

ZIP ∼ 5,2 MB | 12.2015

Certificats Produits

UL CoC USA/ Canada - Systèmes à roue de mesure

PDF ∼ 503,1 KB | 03.2025
EN

Accessoires

Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse

Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse

Roues de mesure pour la mesure au défilé de longueurs de marchandises, par exemple dans les industrie du papier, du métal, du textile, du bois ou des matières plastiques. Différentes circonférences adaptées aux différentes surfaces à mesurer – différents diamètres adaptés aux codeurs Kübler, pour les systèmes de mesure métrique et en pouces. Combinez tout simplement les roues de mesure avec le codeur Sendix et un bras d'appui à ressort. Pour l’évaluation, vous pouvez recourir à un grand nombre de compteurs et d’afficheurs issus de notre gamme de produits Codix.
8.0000.3XXX.00XX
Fiche technique
Roues de mesure
DE EN FR
CAD mécanique / STEP
Roues de mesure

O-Ring

O-Ring

Pièce de rechange pour les roues de mesure correspondantes avec une circonférence de 200 mm, 300 mm, 6" ou 12".
8.0000.7000.00XX

Poulie et courroie crantée

Poulie et courroie crantée

La poulie avec la courroie crantée, combinée à un codeur, donne un kit de mesure linéaire flexible pour mesurer les positions et les vitesses. L'ensemble du système est facile à monter et compense les irrégularités ou les tolérances de montage au sein de l'application.
8.0000.AXX1.XXXX 8.0000.B1X1.XXXX

Crémaillère et pignon

Crémaillère et pignon

Système de mesure avec support du codeur mobile à ressort (avec crémaillère et pignon) pour une force de pression optimale et la protection de l'arbre du codeur.
Composants parfaitement adaptés les uns aux autres : une rotation du pignon correspond à une course de 50 mm.
8.0010.7000.0001 8.0000.7000.000X

Bras de suspension du capteur rotatif pour les capteurs rotatifs incrémentaux KIS50, 5000et 5805 ainsi que pour les capteurs rotatifs absolus M58, F58 et 58

Bras de suspension du capteur rotatif pour les capteurs rotatifs incrémentaux KIS50, 5000et 5805 ainsi que pour les capteurs rotatifs absolus M58, F58 et 58

Le bras à ressort pour capteurs rotatifs MWE60, combiné à un capteur rotatif et une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. La pression de contact souhaitée peut être réglée individuellement.
8.MWE60.X21.00.0000.0000
Fiche technique
MWE60 -
DE EN FR
CAD mécanique / STEP
MWE60 Bras à ressort du codeur

IO-Link Master

IO-Link Master

Pour le paramétrage des réglages de l‘appareil via la communication FDT/IODD. Interface USB pour une connexion simple à un PC ainsi que pour l‘alimentation électrique.
IOL1A.1K1341.ZZ1UU1
Fiche technique
IO-Link Master USB
DE EN FR
Logiciel
DTM IO-Link Master - USB
Logiciel
DTM IOL IODD Interpreter

Connexion simple pour chaque protocole Ethernet.

Connexion simple pour chaque protocole Ethernet.

Les maîtres IO-Link de Kübler sont disponibles avec les protocoles Ethernet/IP, EtherCAT et PROFINET. Versions disponibles avec 4 ou 8 ports en classe A et classe B. Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être utilisés par port en mode SIO.
IOL4A.124341.1222XX

Connexion simple pour tout protocole Ethernet.

Connexion simple pour tout protocole Ethernet.

Les maîtres IO-Link de Kübler sont disponibles avec les protocoles Ethernet/IP, EtherCAT et PROFINET. Versions disponibles avec 4 ou 8 ports en classe A et classe B. Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être utilisés par port en mode SIO.
IOL4A4B.1L8341.1L21XX

Colonne de signalisation ST40 : Signalisation fiable de l'état des machines et des installations.

Colonne de signalisation ST40 : Signalisation fiable de l'état des machines et des installations.

La colonne de signalisation ST40 avec un affichage LED circulaire à 360° est la solution parfaite pour une signalisation rapide et fiable de l'état des machines et des installations. Une perception à grande échelle peut être obtenue grâce à la sirène optionnelle.
Grâce à l'interface IO-Link intégrée, le produit peut être intégré facilement et de manière transparente dans un réseau IO-Link existant.
La colonne de signalisation est surtout le choix idéal pour garder une vue d'ensemble dans des environnements peu clairs ou étendus.
ST40.1X2.3X8
Fiche technique
ST40
DE EN

Câbles et connecteurs
