Systèmes à roue de mesure
MWE31
|
|
Saisir le mouvement linéaire en rotation

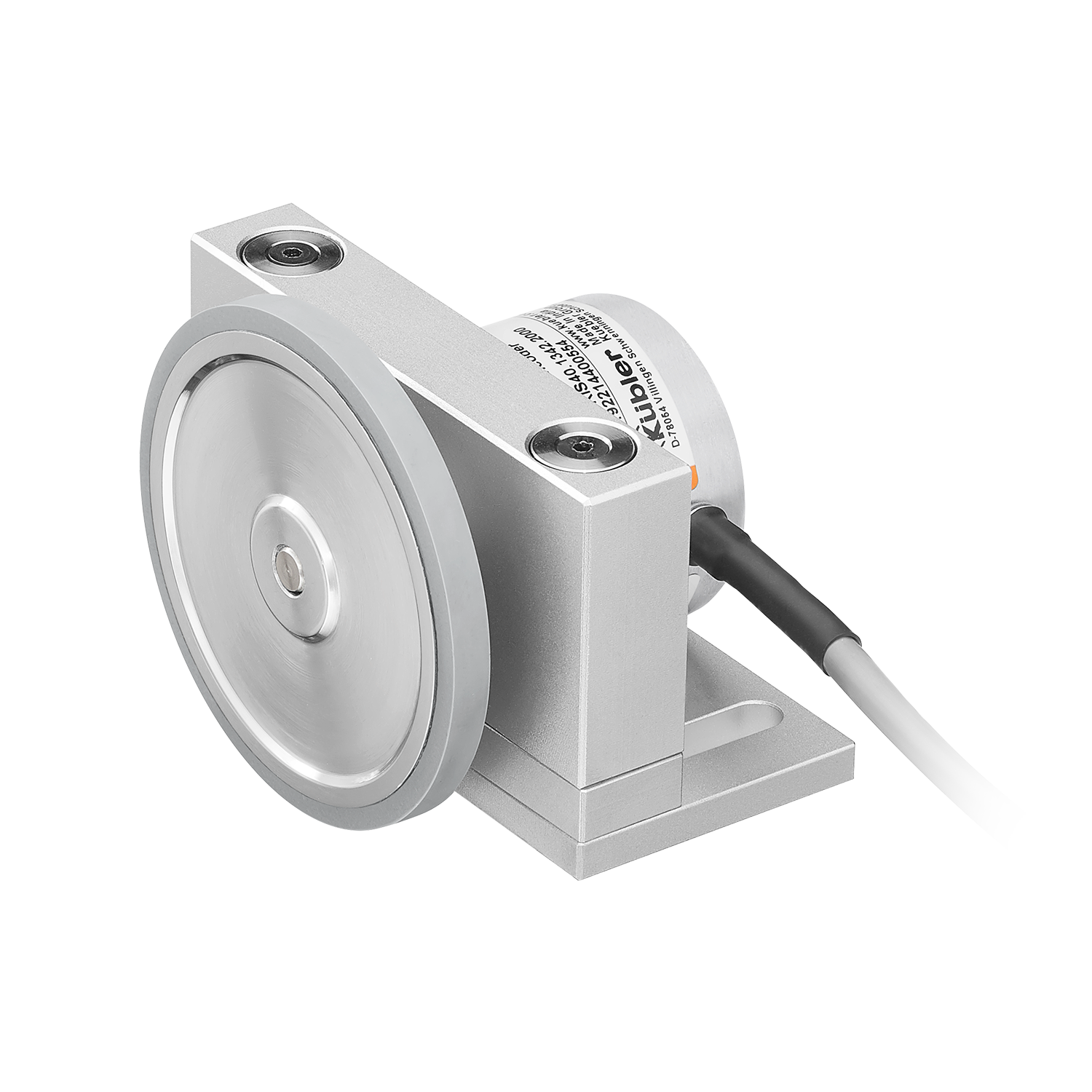

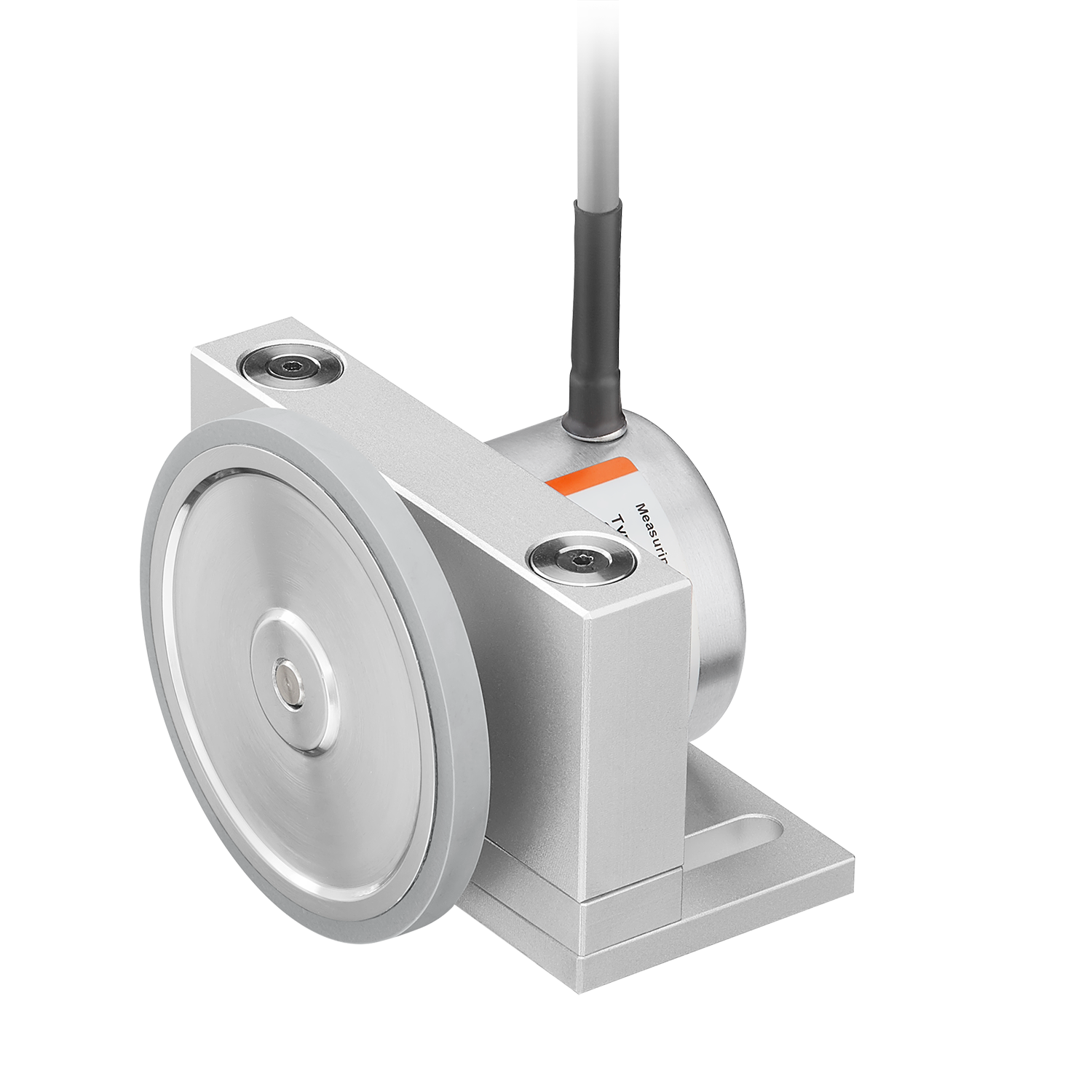

Le système de roue de mesure MWE31 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par la roue de mesure avec capteur rotatif intégré et convertis en données de mesure. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits.| Mécaniquement | |
|---|---|
| Système de mesure | Systèmes à roue de mesure |
| Roue de mesure circonférence |
200 mm 6" |
| Force de contact |
15 N |
| Température de fonctionnement | - 20 °C ... + 70 °C |
| Indice de protection |
IP64 |
| Poids | 260 g |
| Électrique | |
|---|---|
| Résolution max. |
3.600 ppr Incrémentaux |
| Interfaces |
Analog 0...10 V Analogique 4...20 mA IO-Link CANopen Gegentakt TTL / RS422 SAE J1939 Sortie potentiomètrique SSI, binär BiSS |
| Tension d'alimentation |
5...30 V DC |
Montage simple et sûr
Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur le support à ressorts par pas de 30°.
Large choix de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 2500 imp./tour et codeurs absolus pour différentes interfaces de communication comme p. ex. IO-Link pour l’intégration dans des concepts pour l’Industrie 4.0.
Roues de mesure pour toutes les surfaces
Circonférence 200 mm – Roue de mesure disponible avec joint torique, revêtement lisse en matière plastique ou avec moletage croisé.
Force d’appui jusqu’à max. 15 N
Les ressorts internes compensent les tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu’à 10 mm.
Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur le support à ressorts par pas de 30°.
Large choix de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 2500 imp./tour et codeurs absolus pour différentes interfaces de communication comme p. ex. IO-Link pour l’intégration dans des concepts pour l’Industrie 4.0.
Roues de mesure pour toutes les surfaces
Circonférence 200 mm – Roue de mesure disponible avec joint torique, revêtement lisse en matière plastique ou avec moletage croisé.
Force d’appui jusqu’à max. 15 N
Les ressorts internes compensent les tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu’à 10 mm.
| Certificats Produits | ||
|---|---|---|
|
UL CoC USA/ Canada - Systèmes à roue de mesure PDF ∼ 503,1 KB | 03.2025 |
EN |
Accessoires

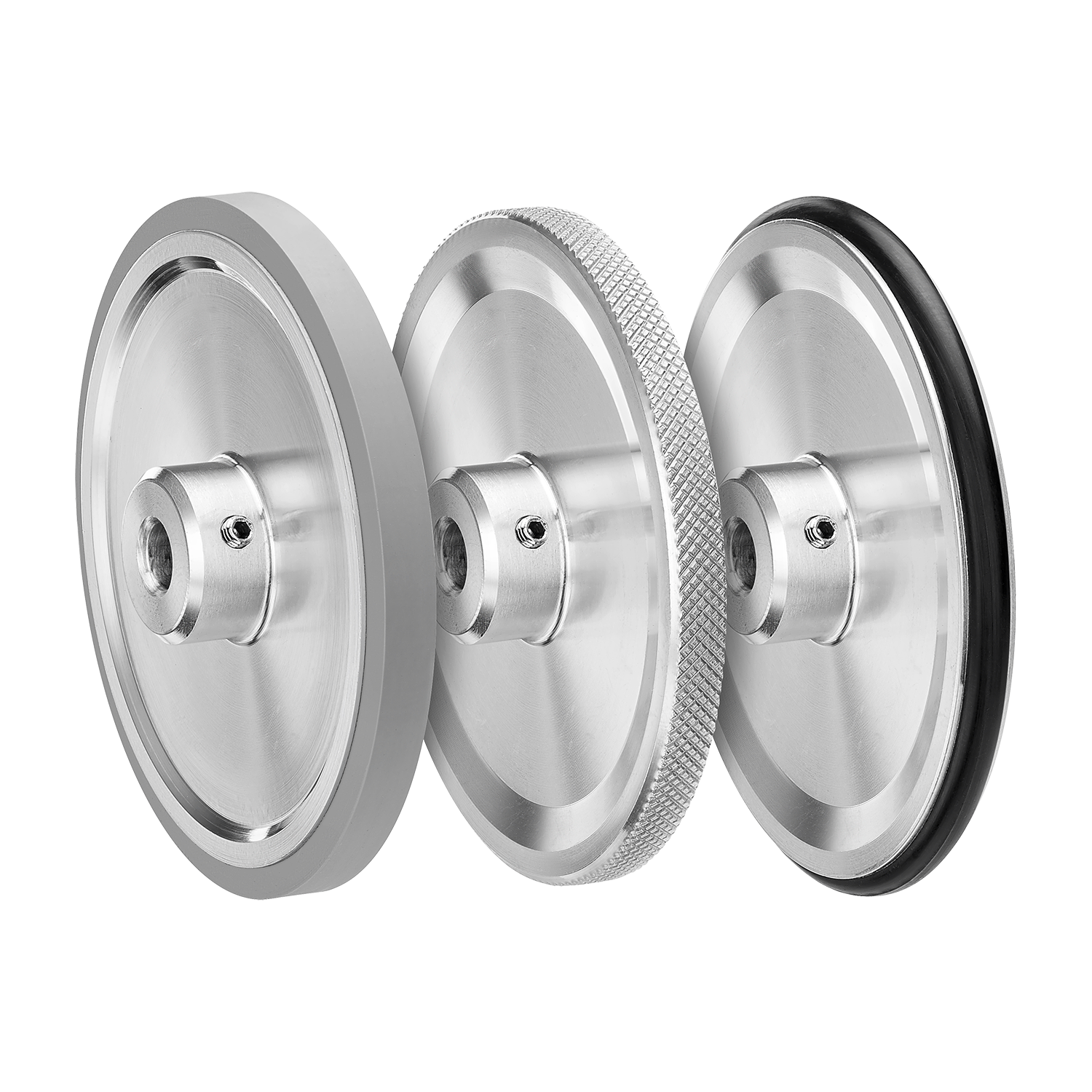

Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse
Roues de mesure pour la mesure au défilé de longueurs de marchandises, par exemple dans les industrie du papier, du métal, du textile, du bois ou des matières plastiques. Différentes circonférences adaptées aux différentes surfaces à mesurer – différents diamètres adaptés aux codeurs Kübler, pour les systèmes de mesure métrique et en pouces. Combinez tout simplement les roues de mesure avec le codeur Sendix et un bras d'appui à ressort. Pour l’évaluation, vous pouvez recourir à un grand nombre de compteurs et d’afficheurs issus de notre gamme de produits Codix.| 8.0000.3XXX.00XX |
O-Ring
Pièce de rechange pour les roues de mesure correspondantes avec une circonférence de 200 mm, 300 mm, 6" ou 12".| 8.0000.7000.00XX |
Crémaillère et pignon
Système de mesure avec support du codeur mobile à ressort (avec crémaillère et pignon) pour une force de pression optimale et la protection de l'arbre du codeur.Composants parfaitement adaptés les uns aux autres : une rotation du pignon correspond à une course de 50 mm.
| 8.0010.7000.0001 8.0000.7000.000X |

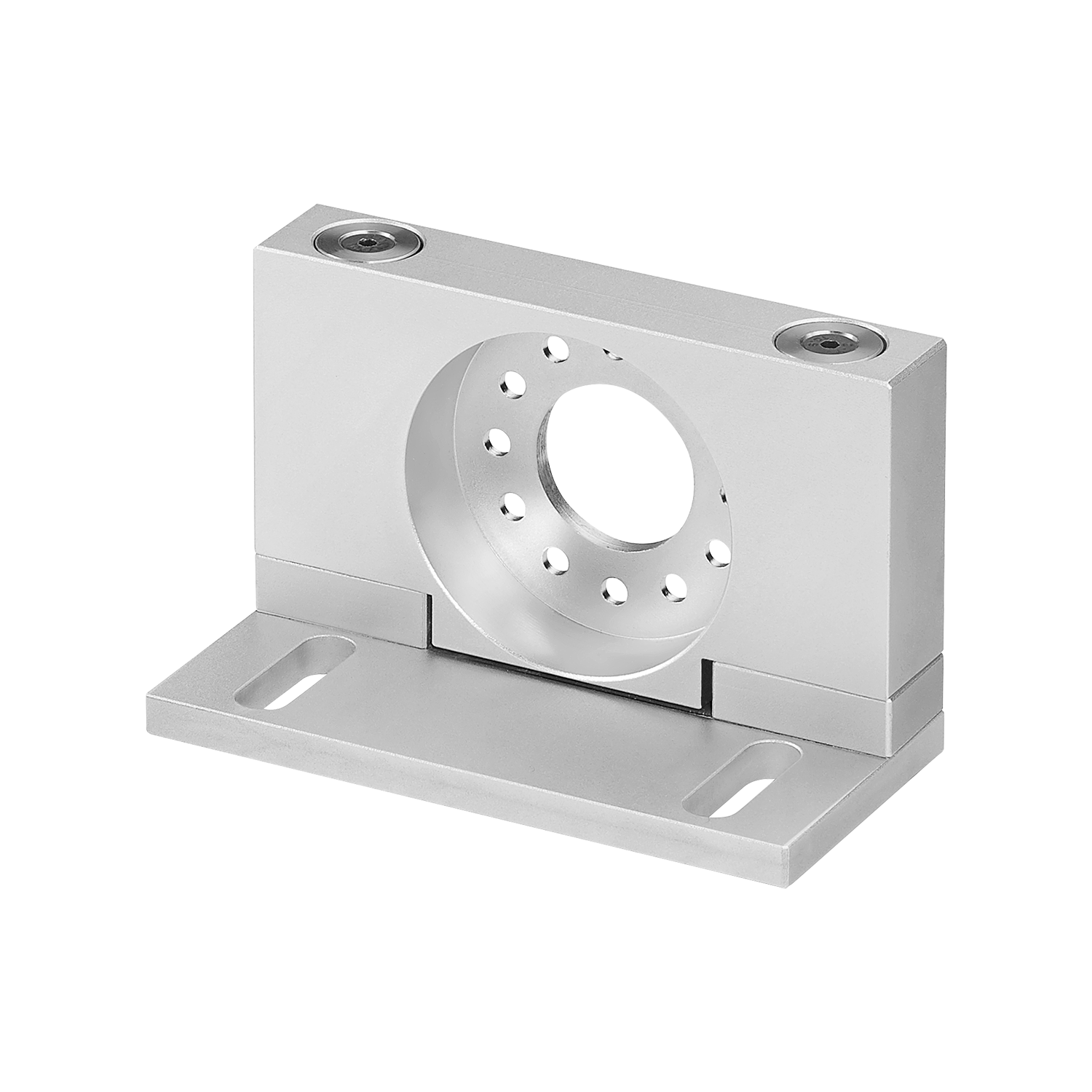

Angle de ressort pour les capteurs rotatifs incrémentaux KIS40 et 3610 ainsi que pour les capteurs absolus M36 et F36
L'équerre à ressort MWE30, combinée à un capteur rotatif et une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré garantit la pression de contact de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits et peut être installé rapidement et facilement à l'horizontale ou à la verticale.| 8.MWE30.X21.00.0000.0000 |
