Systèmes à roue de mesure

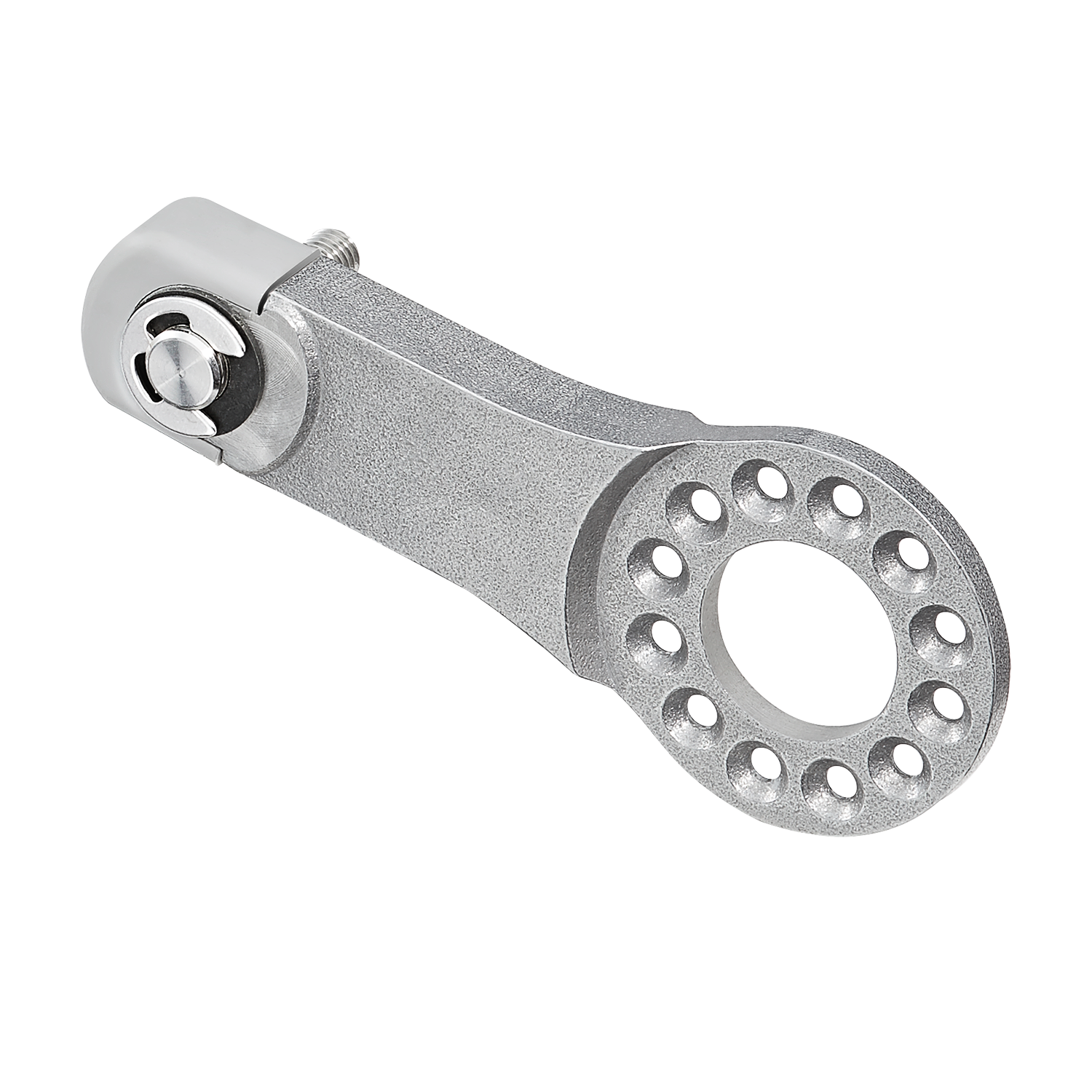

MWE20 Bras à ressort pour codeur
|
|
Bras de suspension du codeur pour les codeurs incrémentaux KIS40 et 3610 ainsi que pour les codeurs absolus M36 et F36
Le bras à ressort du codeur MWE20, associé à un codeur et à une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré assure la pression de contact de la roue de mesure sur la surface de mesure, ce qui est nécessaire pour une acquisition fiable des valeurs mesurées. Grâce à sa conception compacte, le système convient également aux espaces d‘installation les plus restreints et peut être installé rapidement et facilement à l‘horizontale, à la verticale ou en hauteur.| Mécaniquement | |
|---|---|
| Système de mesure | Systèmes à roue de mesure |
| Force de contact |
20 N |
| Dimension | 96,5 mm x 40 mm x 12 mm |
| Poids | 37 g |
| Électrique |
|---|
| Product video | ||
|---|---|---|
|
MWE21 Video SPS 2021 MP4 ∼ 150,7 MB | 06.2022 |
EN |
Accessoires
Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse
Roues de mesure pour la mesure au défilé de longueurs de marchandises, par exemple dans les industrie du papier, du métal, du textile, du bois ou des matières plastiques. Différentes circonférences adaptées aux différentes surfaces à mesurer – différents diamètres adaptés aux codeurs Kübler, pour les systèmes de mesure métrique et en pouces. Combinez tout simplement les roues de mesure avec le codeur Sendix et un bras d'appui à ressort. Pour l’évaluation, vous pouvez recourir à un grand nombre de compteurs et d’afficheurs issus de notre gamme de produits Codix.| 8.0000.3XXX.00XX |
