Codeurs Absolu monotour

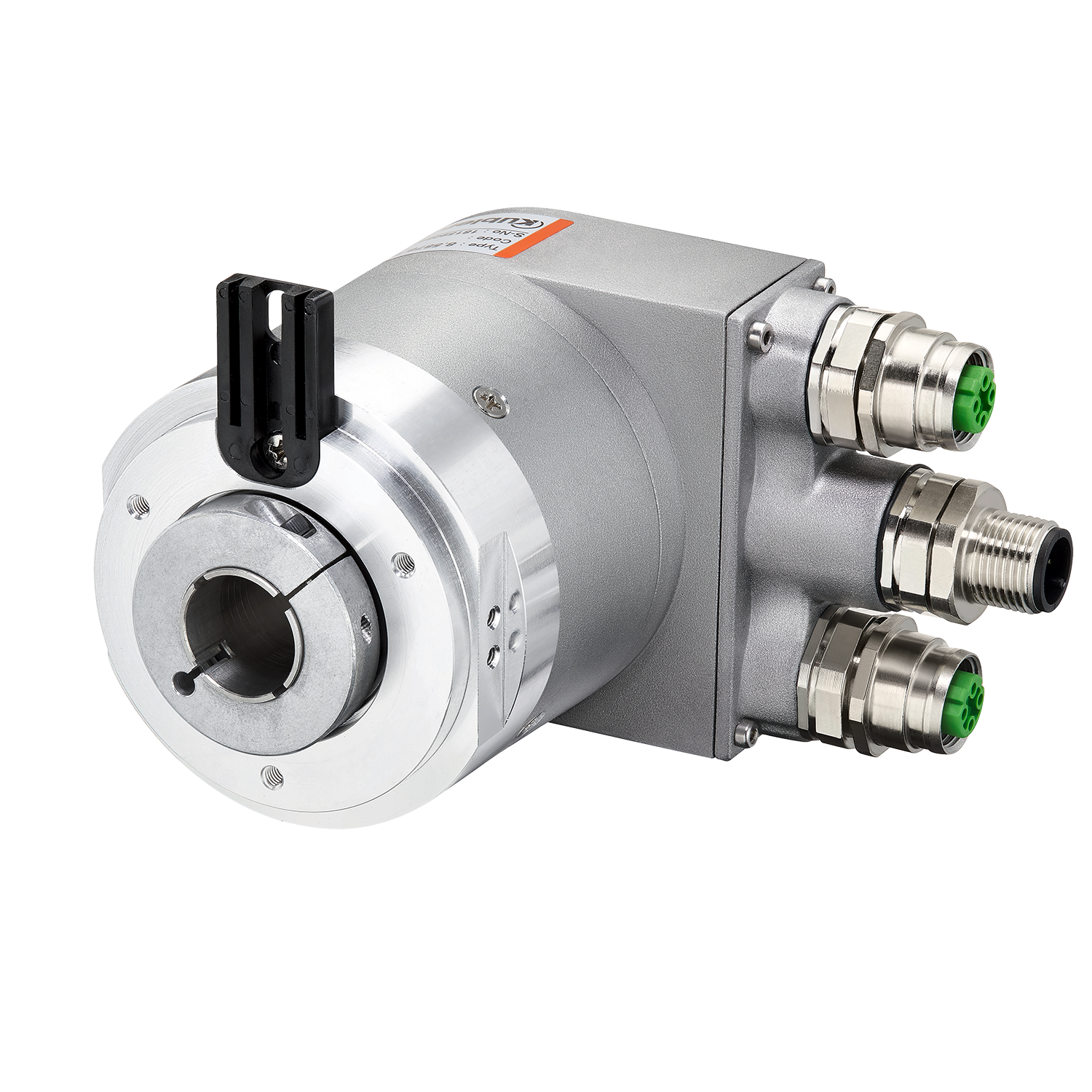

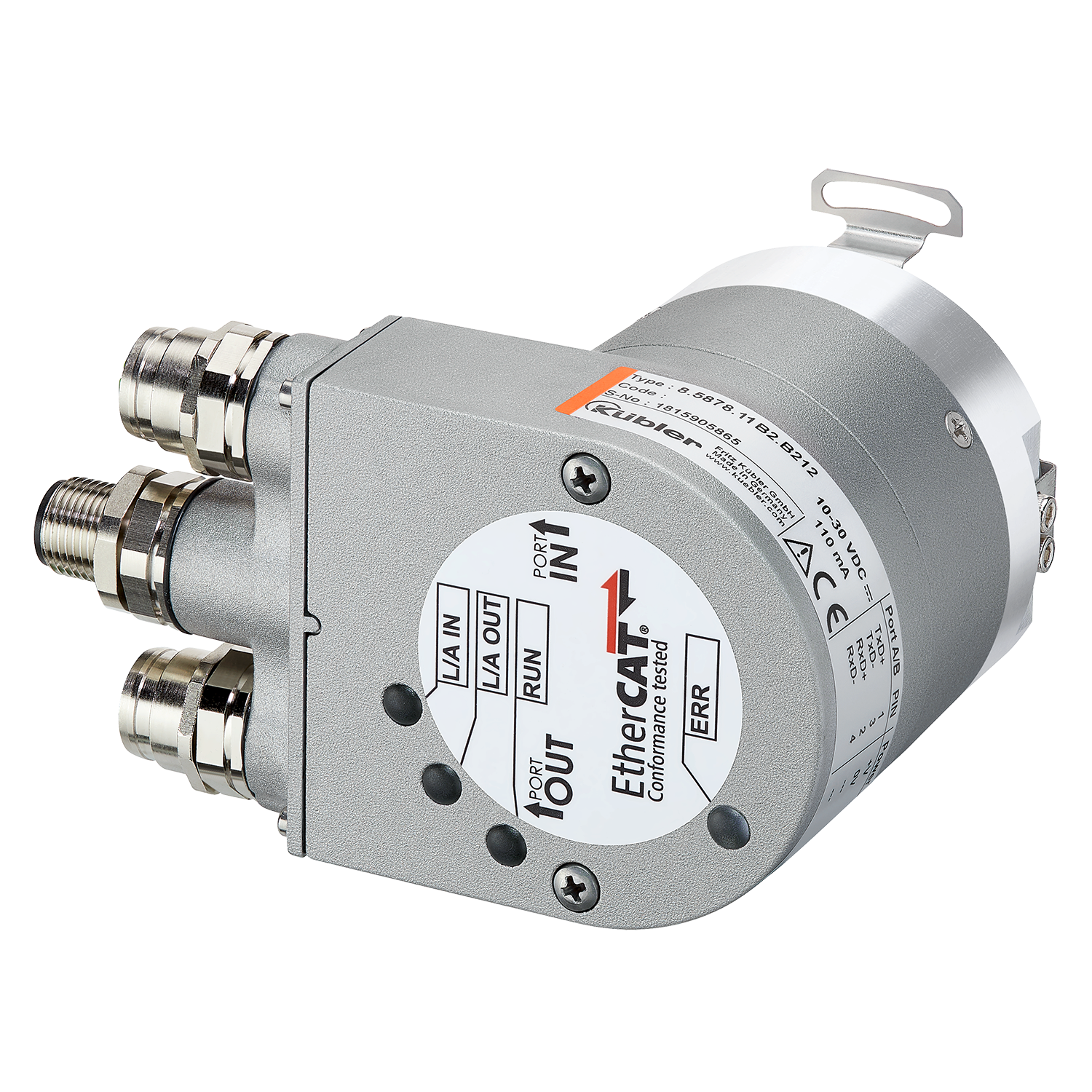

Sendix 5878
|
|
Pour une communication en temps réel : Codeurs rotatif Ethernet industriel avec interface EtherCAT.
Les codeurs absolus monotour Sendix 5858 / 5878 avec interface EtherCAT de 2ème génération et capteurs optiques peuvent être utilisés dans toutes les applications avec la technologie EtherCAT. La communication de données est basée sur CAN via EtherNet et est parfaitement adaptée aux applications en temps réel. Ces codeurs sont disponibles avec des arbres jusqu'à un diamètre maximum de 10 mm ou comme arbres creux à trous borgnes jusqu'à 15 mm.
La Connectivité est la capacité à communiquer des informations supplémentaires et / ou à se mettre en réseau. Ceci peut se réaliser sous la forme d'interfaces complémentaires comme OPC-UA (p. ex. pour une communication EDGE additionnelle), d'une communication par Ethernet industriel, ou d'une interface numérique comme BiSS ou SCS open link.
L'identification est la capacité de transmettre des informations au moyen d'une fiche technique / d'une plaque signalétique électronique. D'autres informations concernant la machine peuvent aussi être transmises (p. ex. des informations sur l'axe d'entraînement sur lequel le codeur est monté). Pour l'essentiel, toutes les informations nécessaires dans l'application pour la gestion des équipements sont collectés ici.
| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
3/8 " axe creux, borgne 10 mm axe creux, borgne 12 mm axe creux, borgne 14 mm axe creux, borgne 15 mm axe creux, borgne 1/2 " axe creux, borgne |
| Type de bride |
Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm |
| Température de fonctionnement | -40 °C ... +80 °C |
| Indice de protection |
IP65 IP67 |
| Raccordements |
Connecteur M12 radial |
| Vitesse de rotation max. |
9.000 min-1 |
| Poids | 500 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
16 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
EtherCAT |
- Conformité EtherCAT contrôlée.
- Intégration du dernier Stact EtherCAT esclave de Beckhoff, version 5.01.
- Idéaux pour des utilisations extérieures dans des environnements rudes, grâce à leur indice de protection IP67 et à leur boîtier solide.
- Utilisation de CoE (CAN over EtherNet).
- En mode DC, le temps de cycle minimal de 62,5 µs garantit une information de position réellement actualisée.
- Raccordement rapide, simple et sans risque d‘erreur grâce à la variante avec connecteur M12.
- Supporte Hot Connect
Accessoires
Stator anti-rotation
Pour codeurs à arbre creux
avec bride ø 50 ... 58 mm
Rayon de fixation 32,5 mm
Pour la fixation latérale sur la bride du codeur.
Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 3 vis
| 8.0010.1602.0000 |
Èlément anti-rotation, flexible
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 39,5 ... 142,75 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4047.00FS |
Jeu de systèmes anti-rotation, rigides
Pour codeurs à arbre creuxavec bride ø 58 mm
Rayon de fixation 32,5 ... 143,5 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec très peu de jeu axial et radial et une dynamique faible.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 axe dynamométrique 8.0010.4049.0075
| 8.0010.4051.00FS |
Stator anti-rotation (FS)
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 31,5 mm
Conçu pour la technique de sécurité fonctionnelle grâce au principe des 4 vis.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis M3x6 pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- 4 vis
| 8.0010.40B2.00FS |
Tôle de fixation moyenne (flexible)
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Rayon de fixation 32,5 ... 45,75 mm
Pour les applications avec jeu axial et radial pour des mouvements de rotation constants.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.40E0.0000 |
Stator anti-rotation
Pour codeurs à arbre creux
avec bride ø 50 ... 58 mm
Rayon de fixation 32,5 mm
Pour la fixation latérale sur la bride du codeur.
Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 3 vis
| 8.0010.40L0.0000 |
Tôle de fixation courte (flexible)
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Rayon de fixation 32,25 mm
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.40M0.0000 |
Elément anti-rotation en fil à ressort
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Pour les applications avec un faible jeu radial et axial ainsi qu'une faible dynamique.
Etendue de la livraison
- Elément fil-ressort
- 1 vis pour la fixation sur le codeur.
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.40W0.0000 |
Pige cylindrique longue avec filetage de fixation
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Avec filetage de fixation.
Convient pour :
- élément à ressort court (8.0010.4H00.0000)
- Elément à ressort long (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Stator anti-rotation à 2 points de fixation
Pour codeurs à arbre creux
avec bride ø 50 ... 58 mm
Rayon de fixation 31,5 mm
Pour la fixation latérale sur la bride du codeur. Pour les applications avec des exigences de précision élevées.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 2 vis
| 8.0010.4D00.0000 |
Elément ressort, court
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 16 ... 27 mm
Pour les applications avec un jeu axial limité, une dynamique faible et un espace de montage restreint.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation sur le capteur rotatif
Connexion à l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elément ressort, long
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 30,7 ... 36,7 mm
Pour les applications avec un jeu axial élevé, avec une dynamique faible.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000.
| 8.0010.4I00.0000 |
Tôle de fixation longue (flexible)
Pour codeurs à arbre creuxavec bride ø 50 ... 58 mm
Rayon de fixation 36,5 ... 85 mm
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4R00.0000 |
