Codeurs Incrémental

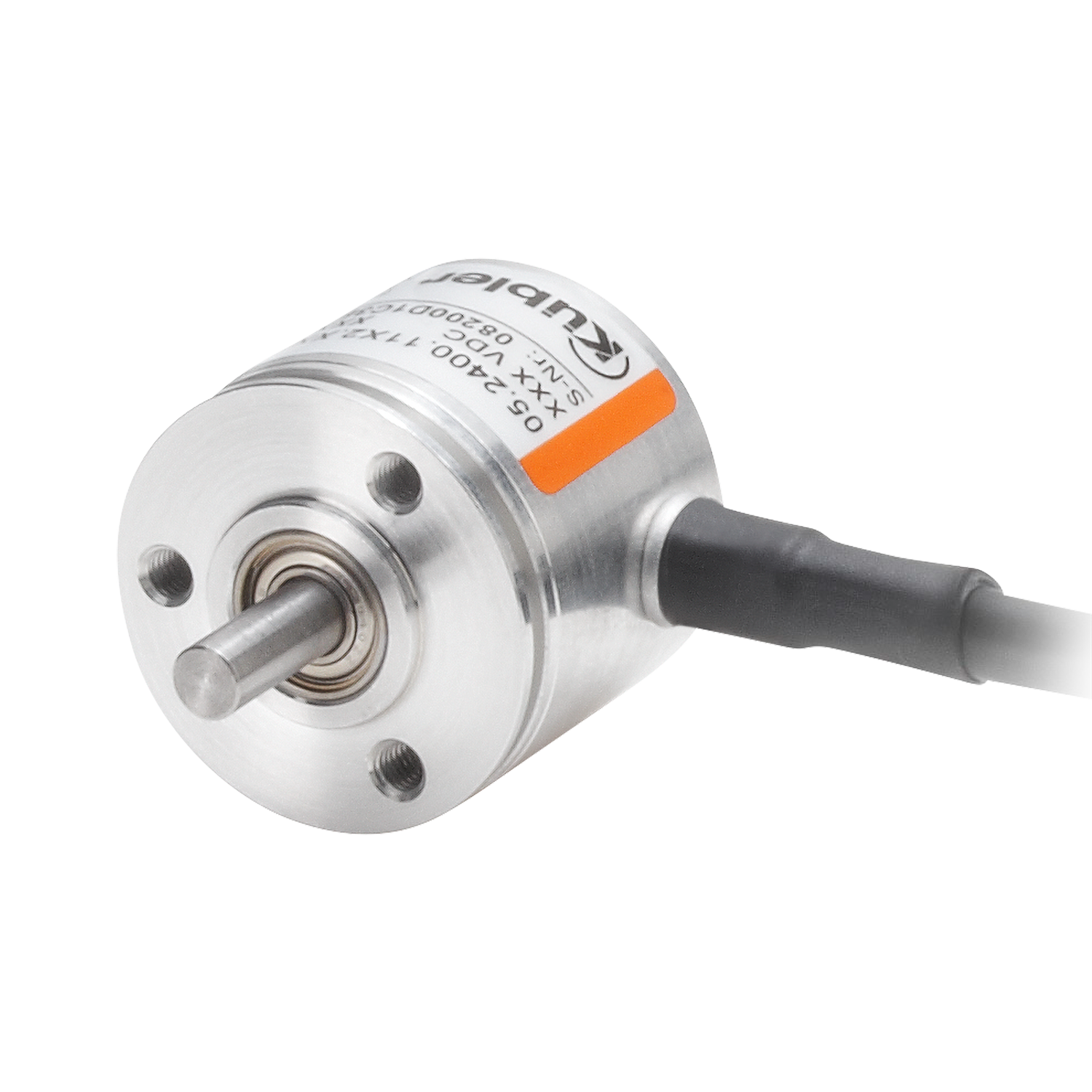

2400
|
|
Prévus pour les plus petits espaces d'installation. Codeurs optiques miniatures.
Les codeurs incrémentaux miniatures 2400 / 2420 avec leur technologie de capteurs optiques offrent une résolution jusqu'à 1024 impulsions par tour.
Avec un diamètre de seulement 24 mm, ces codeurs sont particulièrement adaptés à une utilisation dans des espaces confinés.
| Mécaniquement | |
|---|---|
| Dimension | Ø 24 mm |
| Type d’arbre |
4 mm arbre, rond 6 mm arbre, rond 5 mm arbre, avec méplat 6 mm arbre, avec méplat 1/4 " arbre, avec méplat |
| Type de bride |
Ø 24.00 mm Ø 28.00 mm Ø 30.00 mm |
| Température de fonctionnement | -20 °C ... +85 °C |
| Indice de protection |
IP50 IP64 IP65 |
| Raccordements |
Câble axial Câble radial |
| Vitesse de rotation max. |
12.000 min-1 |
| Poids | 60 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
1.024 ppr Incrémentaux |
| Tension d'alimentation |
5...24 V DC 8...30 V DC |
| Interfaces |
Gegentakt TTL / RS422 |
| Options | |
|---|---|
| sur demande |
|
Fiable
- Construction robuste des roulements.
- Le serrage multiple donne à la sortie du câble une haute décharge de traction.
- Sorties protégées contre les courts-circuits.
- Idéal pour l'utilisation dans les petits appareils.
Accessoires
Accouplement à soufflet, Ø 15 mm
Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.Variantes – pour diamètres d'arbre d1/d2 en mm
04/04 – 06/04 – 06/06 – 08/06
| 8.0000.1202.XXXX |
Câbles et connecteurs
01
2400/2420: the most versatile miniature encoder
