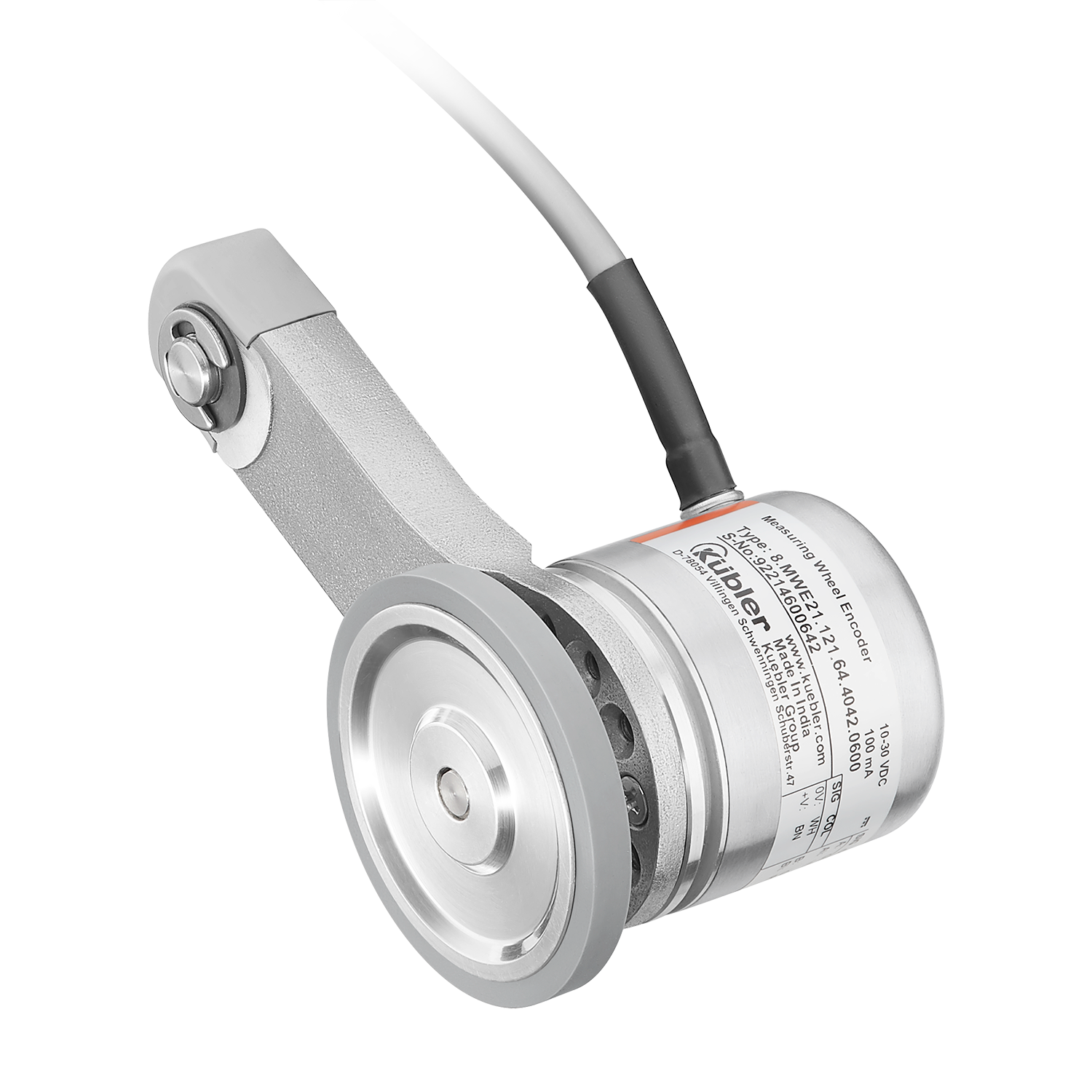

Systèmes à roue de mesure
MWE21
|
|
Capture des mouvements linéaires par rotation
Le système de roue de mesure MWE21 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications avec des mouvements linéaires. Ceux-ci sont enregistrés en rotation par la roue de mesure avec encodeur attaché et convertis en données de mesure. Un ressort intégré assure la pression de contact de la roue de mesure sur la surface de mesure, ce qui est nécessaire pour une acquisition fiable des valeurs mesurées. Grâce à sa conception compacte, le système convient également aux espaces d'installation les plus restreints et peut être installé rapidement et facilement à l'horizontale, à la verticale ou en hauteur.Vidéo du produit
| Mécaniquement | |
|---|---|
| Système de mesure | Systèmes à roue de mesure |
| Roue de mesure circonférence |
200 mm 6" |
| Force de contact |
20 N |
| Température de fonctionnement | -20 °C ... +70 °C |
| Poids | 37 g |
| Électrique | |
|---|---|
| Résolution max. |
3.600 ppr Incrémentaux |
| Interfaces |
Analog 0...5 V Analog 0...10 V Analogique 4...20 mA IO-Link CANopen Gegentakt TTL / RS422 Open Collector SSI |

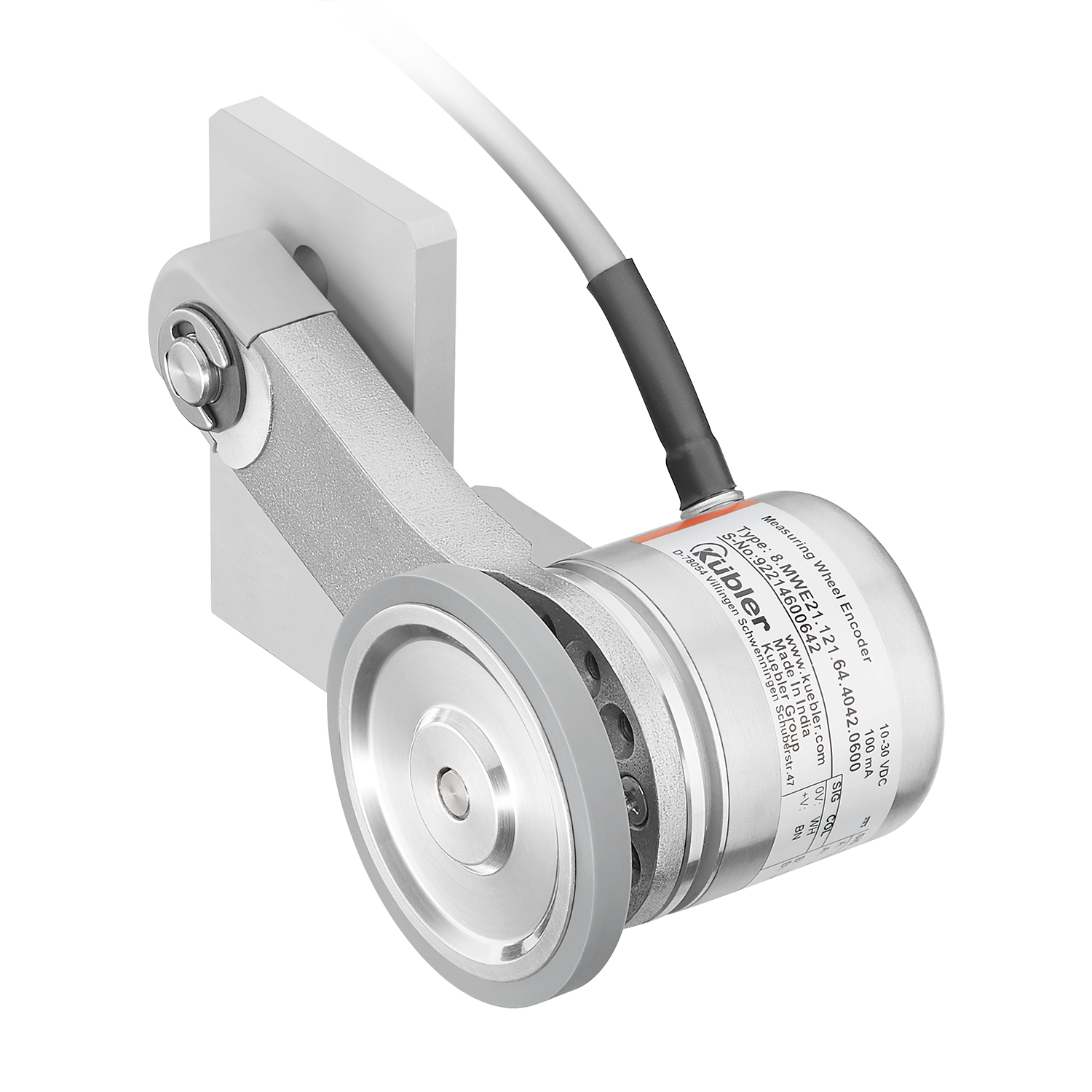

Système de roue de mesure compact
Pour les espaces de montage les plus étroits avec des possibilités de montage flexibles : à la verticale, à l’horizontale ou en hauteur. Codeur pouvant être monté des deux côtés par pas de 30° sur le bras à ressort.

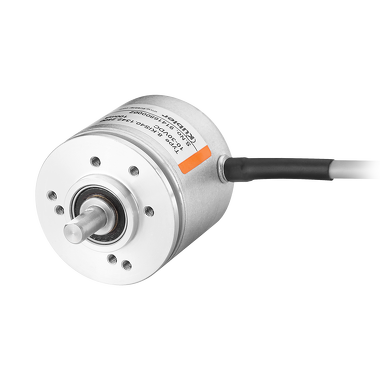

Choix varié de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 2500 impulsions/tour et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link pour l‘intégration dans les concepts de l‘industrie 4.0.

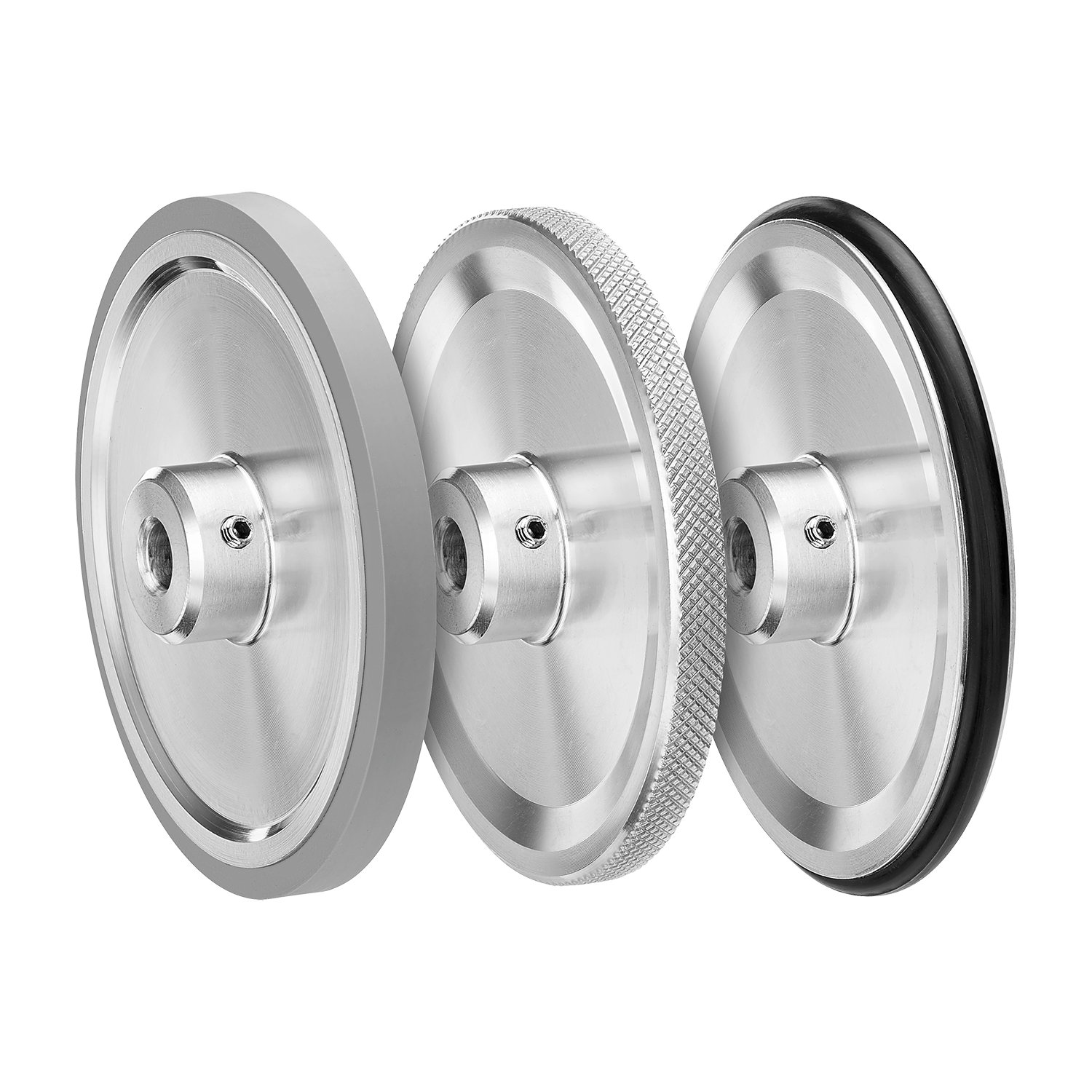

Roues de mesure adaptées à toutes les surfaces de mesure
Circonférence 200 mm ou 6“ - Revêtement de la roue de possibilités de mesure disponible avec un joint torique, une surface en plastique lisse ou à moletage croisé.
Force d’appui jusqu‘à 25 N max.
Avec précharge réglable et limitation mécanique de la course du ressort pour une longue durée de vie. Le ressort intégré permet de compenser les tolérances et d‘obtenir une plage de travail de la roue de mesure allant jusqu‘à 50 mm perpendiculairement à la surface de mesure.
Pour les espaces de montage les plus étroits avec des possibilités de montage flexibles : à la verticale, à l’horizontale ou en hauteur. Codeur pouvant être monté des deux côtés par pas de 30° sur le bras à ressort.
Choix varié de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 2500 impulsions/tour et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link pour l‘intégration dans les concepts de l‘industrie 4.0.
Roues de mesure adaptées à toutes les surfaces de mesure
Circonférence 200 mm ou 6“ - Revêtement de la roue de possibilités de mesure disponible avec un joint torique, une surface en plastique lisse ou à moletage croisé.
Force d’appui jusqu‘à 25 N max.
Avec précharge réglable et limitation mécanique de la course du ressort pour une longue durée de vie. Le ressort intégré permet de compenser les tolérances et d‘obtenir une plage de travail de la roue de mesure allant jusqu‘à 50 mm perpendiculairement à la surface de mesure.
Accessoires
Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse
Roues de mesure pour la mesure au défilé de longueurs de marchandises, par exemple dans les industrie du papier, du métal, du textile, du bois ou des matières plastiques. Différentes circonférences adaptées aux différentes surfaces à mesurer – différents diamètres adaptés aux codeurs Kübler, pour les systèmes de mesure métrique et en pouces. Combinez tout simplement les roues de mesure avec le codeur Sendix et un bras d'appui à ressort. Pour l’évaluation, vous pouvez recourir à un grand nombre de compteurs et d’afficheurs issus de notre gamme de produits Codix.| 8.0000.3XXX.00XX |
Crémaillère et pignon
Système de mesure avec support du codeur mobile à ressort (avec crémaillère et pignon) pour une force de pression optimale et la protection de l'arbre du codeur.Composants parfaitement adaptés les uns aux autres : une rotation du pignon correspond à une course de 50 mm.
| 8.0010.7000.0001 8.0000.7000.000X |

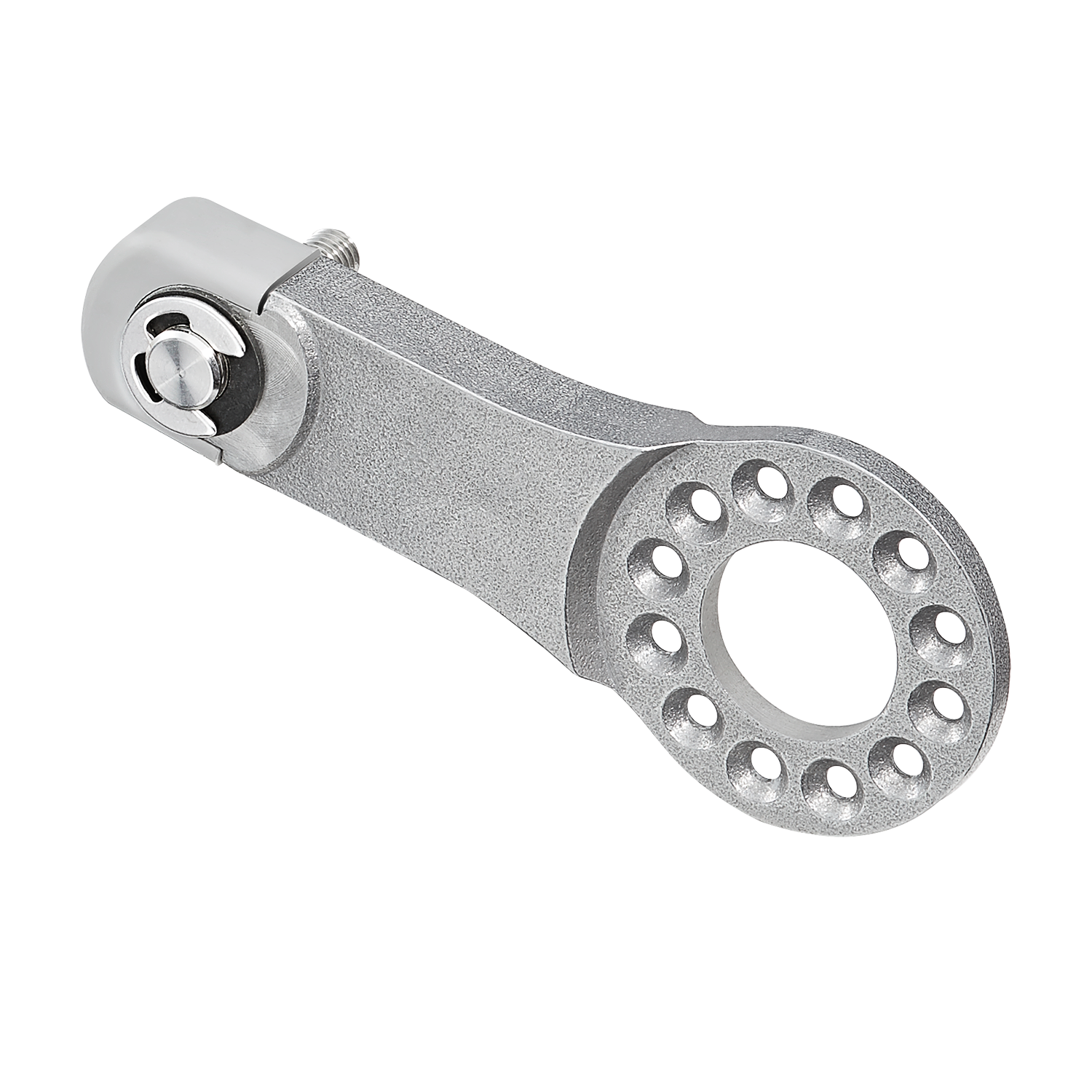

Bras de suspension du codeur pour les codeurs incrémentaux KIS40 et 3610 ainsi que pour les codeurs absolus M36 et F36
Le bras à ressort du codeur MWE20, associé à un codeur et à une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré assure la pression de contact de la roue de mesure sur la surface de mesure, ce qui est nécessaire pour une acquisition fiable des valeurs mesurées. Grâce à sa conception compacte, le système convient également aux espaces d‘installation les plus restreints et peut être installé rapidement et facilement à l‘horizontale, à la verticale ou en hauteur.| 8.MWE20.X11.00.0000.0000 |
IO-Link Master
Pour le paramétrage des réglages de l‘appareil via la communication FDT/IODD. Interface USB pour une connexion simple à un PC ainsi que pour l‘alimentation électrique.| IOL1A.1K1341.ZZ1UU1 |
Connexion simple pour chaque protocole Ethernet.
Différentes variantes pour les protocoles EtherNet/IP, EtherCAT et PROFINET avec 4 ports de classe A.Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être exploités en mode SIO via les ports de classe A. Les appareils de terrain peuvent également être utilisés en mode SIO.
| IOL4A.124341.1222XX |
Connexion simple pour tout protocole Ethernet.
Différentes variantes pour les protocoles EtherNet/IP, EtherCAT et PROFINET avec 4 ports de classe A et 4 ports de classe B.Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être exploités en mode SIO via les ports de classe A. Les appareils de terrain peuvent également être utilisés en mode SIO.
| IOL4A4B.1L8341.1L21XX |
Colonne de signalisation ST40 : Signalisation fiable de l'état des machines et des installations.
La colonne de signalisation ST40 avec un affichage LED circulaire à 360° est la solution parfaite pour une signalisation rapide et fiable de l'état des machines et des installations. Une perception à grande échelle peut être obtenue grâce à la sirène optionnelle.Grâce à l'interface IO-Link intégrée, le produit peut être intégré facilement et de manière transparente dans un réseau IO-Link existant.
La colonne de signalisation est surtout le choix idéal pour garder une vue d'ensemble dans des environnements peu clairs ou étendus.
| ST40.1X2.3X8 |
