Codeurs Absolu multitours

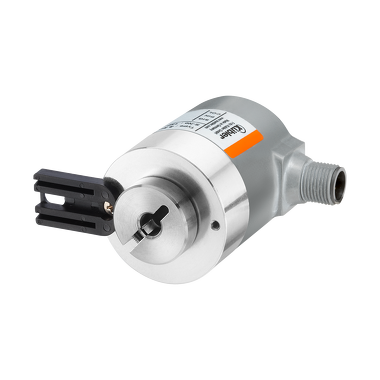

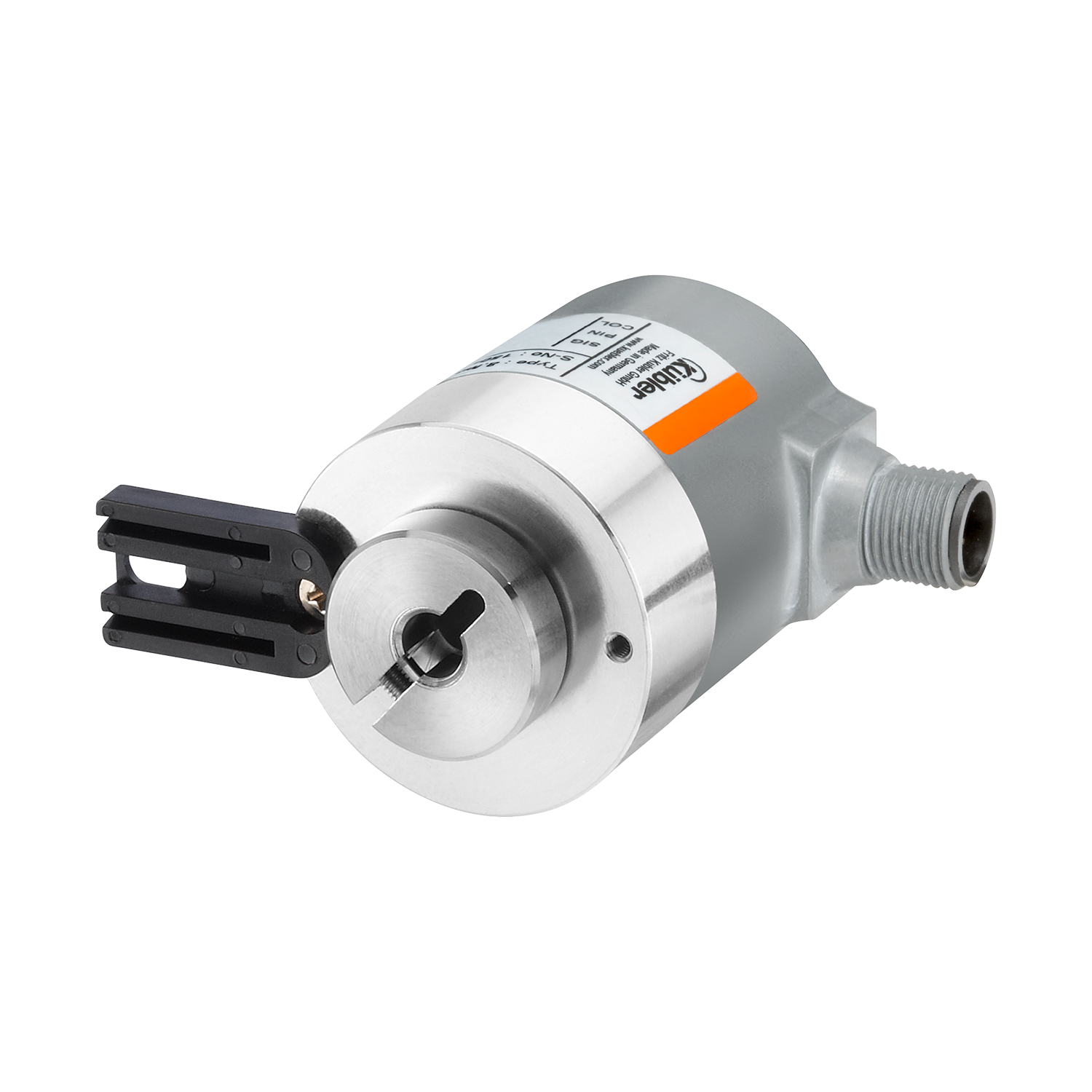

Sendix M3688
|
|
Energy Harvesting Technology : Codeur multitours électronique.
Le codeur Sendix M36 muni de la technologie Energy Harvesting est un codeur multitours électronique compact sans engrenage ni batterie.Il séduit par sa robustesse, sa fiabilité et son rapport coût/performances.
| Mécaniquement | |
|---|---|
| Dimension | Ø 36 mm |
| Type d’arbre |
6 mm axe creux, borgne 8 mm axe creux, borgne 10 mm axe creux, borgne 1/4 " axe creux, borgne |
| Type de bride |
Ø 36.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP65 IP67 |
| Raccordements |
Câble axial Câble radial Connecteur M12 axial Connecteur M12 radial |
| Vitesse de rotation max. |
6.000 min-1 |
| Poids | 200 g |
| Électrique | |
|---|---|
| Balayage | magnétique |
| Résolution max. |
14 Bit Monotour 29 Bit Multitours |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
SAE J1939 |
Fiable et insensible
- Structure robuste Safety-LockTM des roulements pour une résistance élevée aux vibrations et aux erreurs d‘installation.
- Nombre de composants réduit assurant l’insensibilité aux champs magnétiques.
- Indice de protection IP67 et large plage de températures, de -40°C ... +85°C.
- Sans engrenages et sans batterie grâce à la technologie Energy Harvesting.
- Les performances de bus de terrain les plus récentes pour les applications: SAE J1939 avec CAN-Haute vitesse selon ISO 11898.
- Fonction Universal Scaling.
- Reconnaissance rapide de l‘état de fonctionnement grâce à une LED bicolore.
Accessoires
Jeu de systèmes anti-rotation, rigides
Pour codeurs à arbre creuxavec bride ø 58 mm
Rayon de fixation 32,5 ... 143,5 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec très peu de jeu axial et radial et une dynamique faible.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 axe dynamométrique 8.0010.4049.0075
| 8.0010.4051.00FS |
Pige cylindrique longue avec filetage de fixation
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Avec filetage de fixation.
Convient pour :
- élément à ressort court (8.0010.4H00.0000)
- Elément à ressort long (8.0010.4I00.0000)
| 8.0010.4700.0000 |
Stator anti-rotation à 2 points de fixation
Pour codeurs à arbre creux
avec bride ø 36 ... 37 mm
Rayon de fixation 23 mm
Pour la fixation frontale sur la bride du codeur. Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 2 vis pour la fixation au capteur rotatif
Raccord à l'application (non fourni)
- 2 vis
| 8.0010.4C00.0000 |
Elément ressort, court
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 16 ... 27 mm
Pour les applications avec un jeu axial limité, une dynamique faible et un espace de montage restreint.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation sur le capteur rotatif
Connexion à l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000
| 8.0010.4H00.0000 |
Elément ressort, long
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Rayon de fixation 30,7 ... 36,7 mm
Pour les applications avec un jeu axial élevé, avec une dynamique faible.
Etendue de la livraison
- Elément à ressort (plastique)
- 1 vis pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0000.
| 8.0010.4I00.0000 |
