Codeurs Absolu monotour

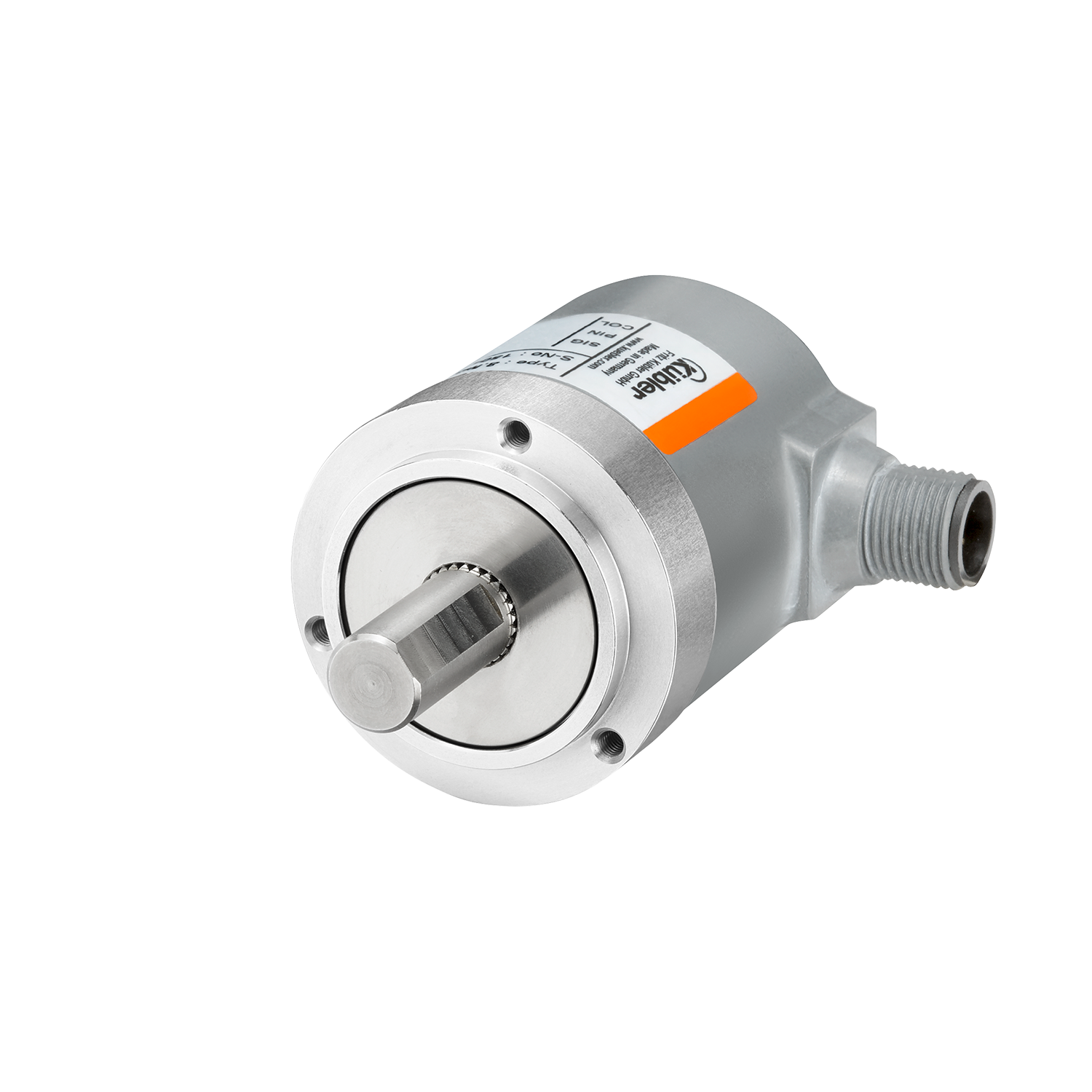

Sendix M3658AR
|
|
Pour les exigences extrêmes : Codeur magnétique monotour avec interface CANopen.
Les Sendix M3658AR sont des codeurs magnétiques monotour au design compact. Ils séduisent par leur robustesse, leur fiabilité et leur rapport coût / performances.La version « R »obuste convient tout particulièrement à des environnements difficiles. Grâce à leur protection jusqu’à IP69k, à leur résistance aux chocs et à des variations de température extrêmes, les codeurs Sendix M36 conviennent même aux applications extérieures les plus exigeantes.
| Mécaniquement | |
|---|---|
| Dimension | Ø 36 mm |
| Type d’arbre |
6 mm arbre, avec méplat 8 mm arbre, avec méplat 10 mm arbre, avec méplat 1/4 " arbre, avec méplat |
| Type de bride |
Bride de serrage Ø 42.00 mm |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP66 IP67 IP69k |
| Raccordements |
Câble radial Connecteur M12 radial |
| Vitesse de rotation max. |
4.000 min-1 |
| Poids | 250 g |
| Électrique | |
|---|---|
| Balayage | magnétique |
| Résolution max. |
14 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
CANopen |
Robustesse maximale
- Montage robuste des roulements dans design Safety-Lockplus™ pour une résistance particulièrement élevée.
- Roulement très grand.
- Joint d'arbre protégé mécaniquement.
- Indice de protection élevé IP66, IP67 et IP69k dans un seul appareil.
- Importante plage de température de -40 °C à +85 °C.
- Services LSS pour la configuration de l‘adresse de noeud et de la vitesse de transmission.
- Mappage PDO variable dans la mémoire.
- Configuration management (bootloader).
Accessoires
Accouplement à soufflet, Ø 15 mm
Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.Accouplement à soufflet (acier inoxydable).
| 8.0000.1102.XXXX |
