Codeurs Incrémental
A02H
|
|
Ce produit sera discontinué: Mars 31, 2026.
Un produit nouveau / comparable est disponible pour ce produit.
Heavy Duty : Codeur extrêmement robuste avec un axe creux jusqu'à 42 mm.
Le codeur incrémental Heavy Duty A02H séduit par son extrême robustesse et sa construction compacte avec un arbre creux traversant jusqu'à 42 mm. Grâce à sa conception spéciale, il est prédestiné pour toutes les applications dans des conditions environnementales très difficiles.
| Mécaniquement | |
|---|---|
| Dimension | Ø 100 mm |
| Type d’arbre |
20 mm axe creux, traversant 25 mm axe creux, traversant 28 mm axe creux, traversant 30 mm axe creux, traversant 38 mm axe creux, traversant 40 mm axe creux, traversant 42 mm axe creux, traversant 5/8 " axe creux, traversant 1 " axe creux, traversant 1 1/4 " axe creux, traversant |
| Type de bride |
Ø 100.00 mm Ø 115.00 mm |
| Température de fonctionnement | -40 °C ... +80 °C |
| Indice de protection |
IP65 |
| Raccordements |
Câble radial Connecteur M23 radial Connecteur M12 radial |
| Vitesse de rotation max. |
6.000 min-1 |
| Poids | 800 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
5.000 ppr Incrémentaux |
| Tension d'alimentation |
5 V DC 5...30 V DC 10...30 V DC |
| Interfaces |
Gegentakt TTL / RS422 SinCos |
| Options | |
|---|---|
| sur demande |
|
Robustesse Heavy Duty
- Liaison d'arbre spéciale avec paliers bloqués.
- Bague de serrage équilibrée en acier inoxydable.
- Des inserts isolants sont disponibles en option pour protéger contre les courants d'arbre.
- Profondeur de montage de seulement 49 mm.
- Avec raccordement par câble, connecteur M12, M23 ou MIL.
- Avec interface push-pull, RS422 ou SinCos.
Accessoires

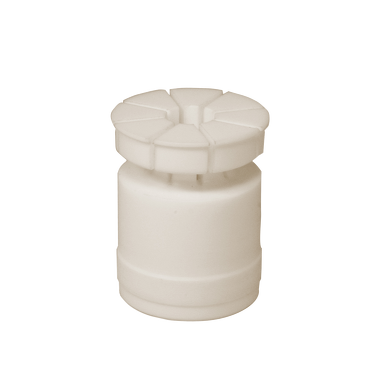

Insert isolant, arbre creux Ø 42mm
Isolation thermique et électrique des codeurs (plage de température -40°C...+115°C). Ces inserts isolants empêchent les courants de traverser les roulements du codeur. Ceux-ci peuvent se produire en cas d'utilisation avec des moteurs triphasés ou des moteurs vectoriels à courant alternatif commandés par onduleur et réduisent considérablement la durée de vie des roulements des codeurs. De plus, le codeur est isolé thermiquement car le plastique ne transmet pas la chaleur au codeur.Insert isolant (plastique).
| Innendurchmesser 38 mm | 8.0010.4017.0000 |
| Innendurchmesser 12 mm | 8.0010.4029.0000 |
Kit de montage sur arbre conique, arbre creux Ø 38mm
Pour codeurs A02HAvec diamètre d'arbre creux 38 mm
Pour la mise à niveau en vue d'un montage sur arbre conique. Les arbres coniques sont utilisés pour un couplage direct de haute précision. Le kit de montage comprend également un insert isolant qui protège le codeur de manière fiable contre les courants ondulatoires.
Contenu de la livraison
- Insert de trou de sac conique Cône 1:10, longueur 17 mm
- Insert d'isolation
- Vis à six pans creux pour la fixation centrale.
| 8.0010.4028.0000 |
Bras de fixation, long
Pour les applications à faible jeu axial et radial, réglable de manière flexible.Bras de montage de 70 mm, 2 vis à six pans creux M2,5 x 6, 2 rondelles dentées pour montage sur le codeur.
| 8.0010.40S0.0000 |
Bras de fixation, long
Pour les capteurs rotatifs A020, A02H, H120Rayon de fixation max. 165 mm
Pour les applications avec un faible jeu axial et radial, réglage flexible.
Etendue de la livraison
- Bras de fixation
- 2 vis à six pans creux M2,5 x 6
- 2 rondelles dentées
Liaison avec l'application (non fournie)
- 1 vis
| 8.0010.40T0.0000 |
Bras de fixation, long
Pour codeurs A020, A02H, H120Rayon de fixation max. 215 mm
Pour les applications avec un faible jeu axial et radial, réglage flexible.
Etendue de la livraison
- Bras de fixation
- 2 vis à six pans creux M2,5 x 6
- 2 rondelles dentées
Liaison avec l'application (non fournie)
- 1 vis
| 8.0010.40U0.0000 |
Stator anti-rotation
Pour capteurs rotatifs A020, A02H, H120
Diamètre du cercle primitif 59,5 mm
Pour les applications avec jeu axial et radial en cas de dynamique élevée.
Contenu de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- 2 vis
| 8.0010.40V0.0000 |
Couvercle de protection
Pour les capteurs rotatifs A020, A02HDiamètre du cercle primitif 74,5 mm
Pour les applications avec jeu axial.
Comme solution pour les applications avec un degré de pollution très élevé, avec capuchon de protection pour une fiabilité accrue et une durée de vie prolongée du codeur.
Contenu de la livraison
- Bras de couple, court (8.0010.4T00.0000)
- capuchon de protection
- 3 vis pour la fixation sur le codeur
- Accessoires de montage pour le montage sur l'application
| 8.0010.40Y0.0001 |
Tôle de fixation longue
Pour codeurs A020, A02HRayon de fixation 52 ... 103 mm
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4E00.0000 |
Elément ressort, court
Pour codeurs A020, A02HDiamètre du cercle primitif 76 mm
Pour les applications où l'espace de montage est limité.
Contenu de la livraison
- Elément à ressort (acier inoxydable)
- 2 vis pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0003
| 8.0010.4J00.0000 |
Elément ressort, long
Pour codeurs A020, A02HRayon de fixation 27 ... 36 mm
Pour les applications avec un jeu axial élevé.
Contenu de la livraison
- Elément à ressort (acier inoxydable)
- 2 vis pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- Goupille cylindrique 8.0010.4700.0003
| 8.0010.4K00.0000 |
Tôle de fixation courte
Pour codeurs A020, A02HRayon de fixation 74,5 mm
Pour les applications avec jeu axial.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis pour la fixation sur le capteur rotatif
- Accessoires de montage pour le montage sur l'application
| 8.0010.4T00.0000 |
