Codeurs Absolu monotour

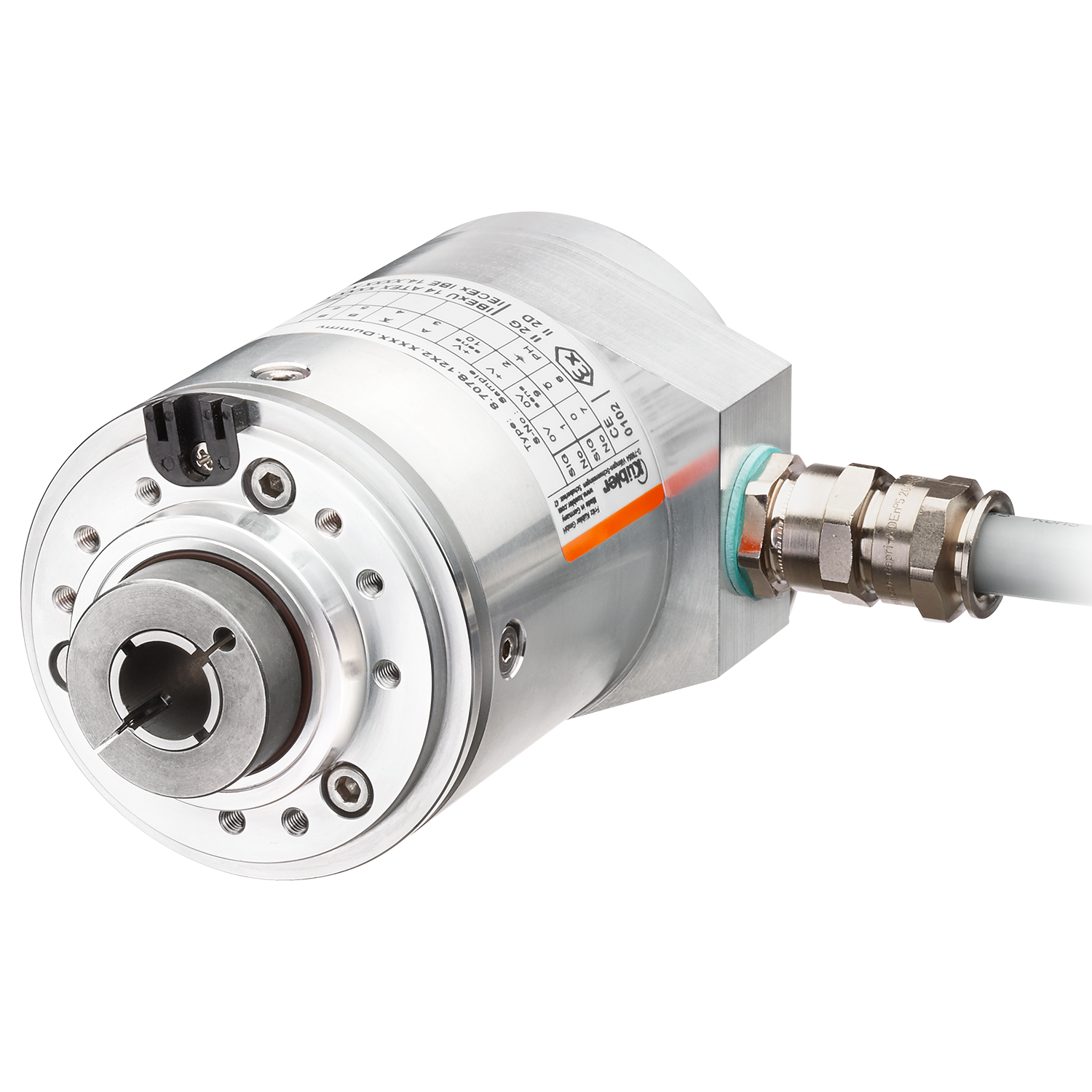

Sendix 7078
|
|
Protection contre les explosions et communication par bus de terrain : Codeurs homologués ATEX / IECEx.
Les codeurs absolus monotours Sendix 7058 / 7078 7078 avec interface PROFIBUS DP et capteurs optiques offrent une protection contre les explosions dans un boîtier compact de 70 mm en aluminium résistant à l'eau de mer. Les codeurs résistants aux chocs et aux vibrations fonctionnent de manière flexible avec une résolution jusqu'à 16 bits et sont disponibles avec des sorties de câble axiales et radiales.
| Mécaniquement | |
|---|---|
| Dimension | Ø 70 mm |
| Type d’arbre |
12 mm axe creux, borgne 14 mm axe creux, borgne |
| Type de bride |
Ø 65.00 mm Ø 70.00 mm |
| Température de fonctionnement | -40 °C ... +60 °C |
| Indice de protection |
IP67 |
| Raccordements |
Câble axial Câble radial |
| Vitesse de rotation max. |
3.000 min-1 |
| Poids | 1500 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
16 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
PROFIBUS DP |
Compact et sûr
- Installation possible dans des espaces d'installation limités.
- Faible profondeur de montage, diamètre 70 mm.
- Sortie de câble compacte axiale ou radiale.
- Utilisable dans les applications maritimes - boîtier et bride en aluminium résistant à l'eau de mer.
- Reste étanche même dans des conditions d'utilisation difficiles et offre une protection élevée contre les pannes de terrain (indice de protection IP67).
- Type « Enveloppe résistante à la pression ».
- ATEX avec certificat d'examen de type CE.
- IECEx avec certificat de conformité (CoC).
Accessoires
Pige cylindrique longue avec filetage de fixation
Pour codeurs à arbre creuxavec bride ø 36 ... 58 mm
Avec filetage de fixation.
Convient pour :
- élément à ressort court (8.0010.4H00.0000)
- Elément à ressort long (8.0010.4I00.0000)
| 8.0010.4700.0000 |
