SP 2D-2D
SP 2D-2D

Diviseur de signal

SP 2D-2D

  • Entrées de commande pour une commande individuelle des signaux de sortie
  • Duplication de signaux sans pertes
HTL
TTL / RS422

Diviseur de signal – divise et commande plusieurs signaux d’entrée.

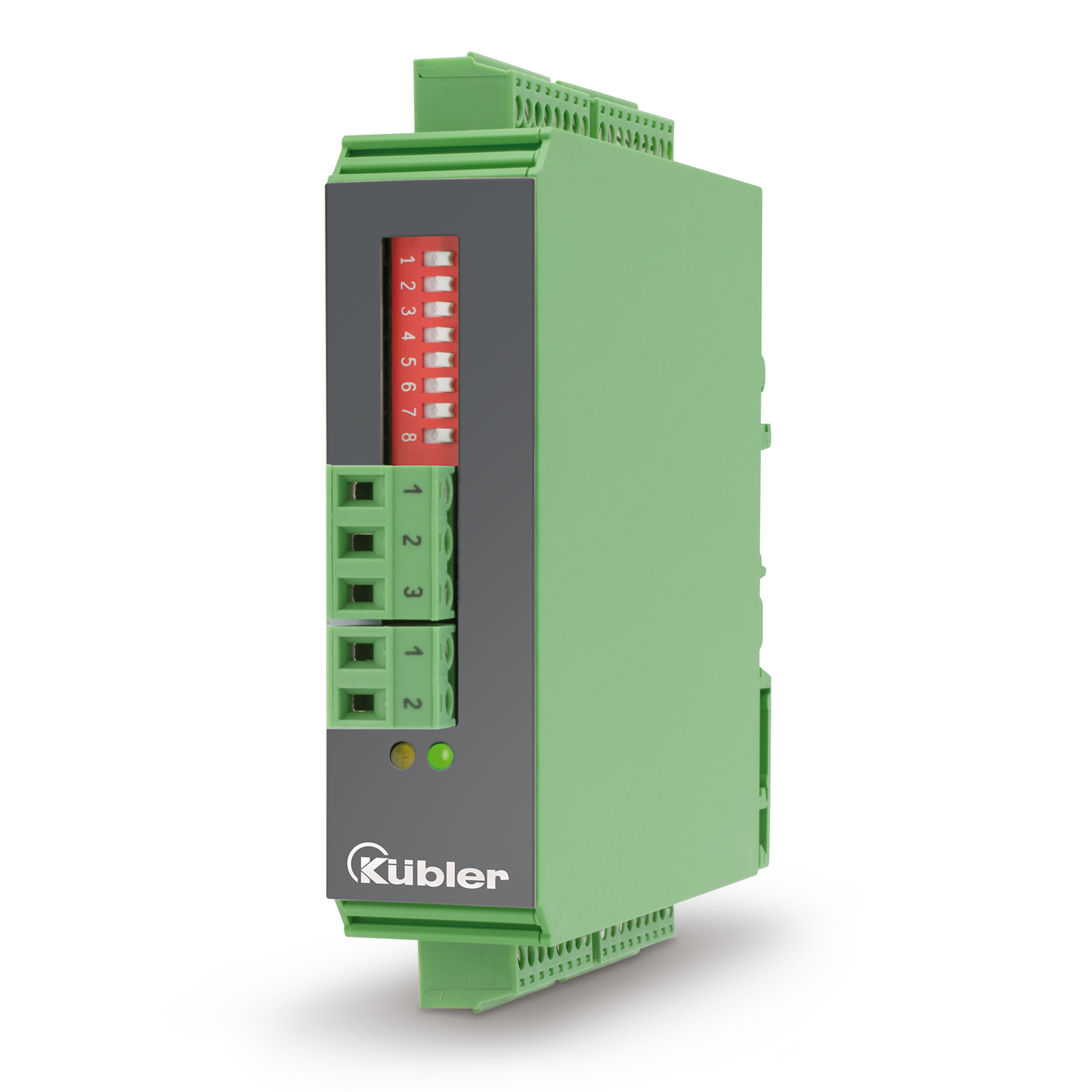

Le diviseur de signal SP 2D-2D est une interface de codeur universelle (sans séparation de potentiel) avec 2 entrées de codeur incrémentales pour la conversion de niveau, la distribution et la conversion sans contact et anti-rebond de signaux de capteurs en format HTL ou RS422.
Le montage du module sur le profilé-support dans l’armoire de commande est facile et rapide.

Mécaniquement
Dimension 22 mm x 102 mm x 102 mm
Température de fonctionnement -20 °C ... 60 °C
Indice de protection IP20
Raccordements Bornes à vis
Électrique
Interfaces des entrées HTL
TTL / RS422
Interfaces des sorties HTL
TTL / RS422
Encodage des entrées A, B, 0
A, A|, B, B|, 0, 0|
Encodage des sorties A, B, 0
A, A|, B, B|, 0, 0|
Tension d'alimentation 12...30 V DC
Caractéristiques
  • 2 entrées d‘impulsions au Format A, B, 0 [HTL] ou A, /A, B, /B, 0, /0 [RS422].
  • Fréquence d‘entrée jusqu‘à 250 kHz pour des signaux asymétriques et jusqu‘à 1 MHz pour des signaux symétriques.
  • 2 sorties de commutation pour signaux HTL / PNP [10 ... 30 VDC].
  • 2 canaux de sortie au format A, B, 0 [HTL] ou A, /A, B, /B, 0, /0 [RS422], réglables individuellement pour chaque sortie.

Avantages
  • Duplication sans pertes de signaux codeur.
  • Possibilité de conversion de TTL en HTL et inversement.
  • 2 sorties de signal synchrones différentes pour 2 terminaux différents.
Fiche technique

SP 2D-2D

PDF ∼ 722,6 KB | 11.2023
DE
EN
FR
Instructions d'utilisation

SP 2D-2D

PDF ∼ 501,1 KB | 01.2018
DE
EN
FR
Certificat de conformité

SP 2D-2D CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 358,2 KB | 07.2018

CAD mécanique / STEP

SP 2D-2D

ZIP ∼ 843,9 KB | 11.2017

Prospectus

Vue d'ensemble du portefeuille de convertisseurs de signaux

Multilingue: Allemand, Anglais
PDF ∼ 214,7 KB | 01.2020

Accessoires

Câbles et connecteurs
