Collecteurs tournant

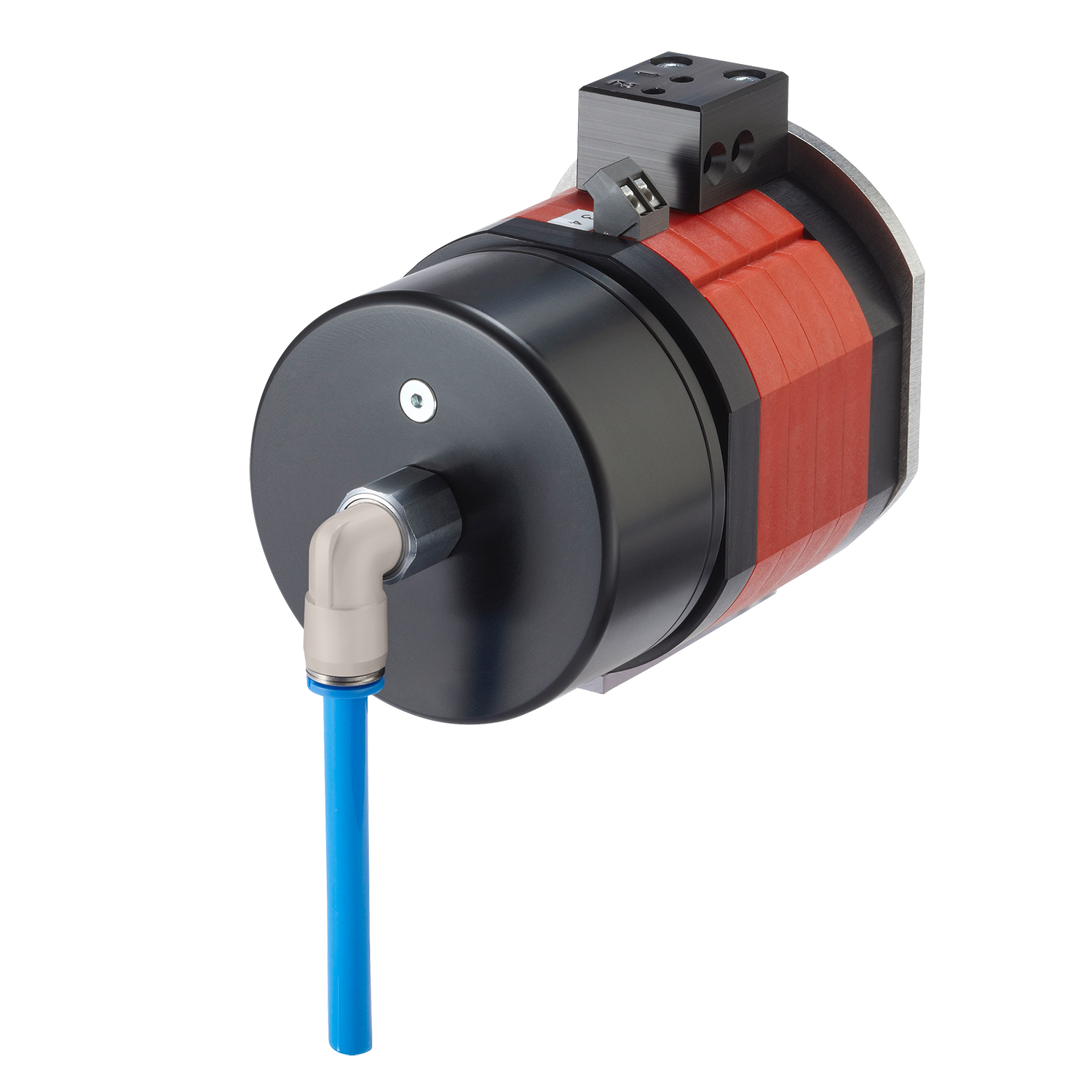

SR085

  • Adaptable
  • Passage de fluides pour pneumatique et hydraulique
  • Longue durée de vie

Modulaire et flexible – collecteur tournant dans un système modulaire.

En général, on utilise des collecteurs tournants pour transmettre des courants électriques, des signaux ou des données, des données pneumatiques ou hydrauliques d'une plateforme fixe à une plateforme tournante. La transmission entre les unités du stator et du rotor se produit de façon extrêmement fiable par des contacts à frottement. Le montage est modulaire et apporte une flexibilité maximale dans une multitude d'applications.

Mécaniquement
Dimension 85 mm
Type de montage 20 mm Axe creux, traversant
24 mm Axe creux, traversant
25 mm Axe creux, traversant
30 mm Axe creux, traversant
Température de fonctionnement -35 °C ... +80 °C
Indice de protection IP64
Vitesse de rotation 800 min-1
Durée de vie 500 Des millions de tours
Cycles de maintenance 100 Des millions de tours
Électrique
Transmission du courant de charge 16 A, 240 V AC
10 A, 400 V AC/DC
20 A, 400 V AC/DC
25 A, 240 V AC/DC
Flexible et robuste
  • Système de construction modulaire, combinable au choix Canaux de charges et de données/.
  • Boîtier en matière plastique armé (polycarbonate avec renfort en fibre de verre) 30% de fibres de verre à usage industriel.
  • Longue durée de vie et cycles de maintenance longs.
Fiable grâce à la sécurité Safety Trans™ Design
  • Système à deux chambres pour la transmission de la charge et des données.
  • Joint labyrinthe.
  • Résistance élevée aux vibrations.
  • Signaux de bus de terrain comme profibus, CANopen etc. jusqu’à 12 Mbit/s.
Applications
Machines d'emballage, machines textiles, systèmes d'inspection de pipelines, équipement de vidéosurveillance, lignes d'embouteillage, tables tournantes.
Fiche technique

SR085

PDF ∼ 323,7 KB | 09.2022
DE
EN
Notice de montage

SR085 - Matériau de contact Argent/Bronze | Cuivre/Bronze

Multilingue: Allemand, Anglais
PDF ∼ 445,7 KB | 08.2014

SR085 - Matériau de contact Or/Or | Cooper/Bronze

Multilingue: Allemand, Anglais
PDF ∼ 435,9 KB | 09.2014

SR085 - Matériau des contacts Cuivre/Bronze IP50

Multilingue: Allemand, Anglais
PDF ∼ 399,1 KB | 02.2021

SR085 - Contactmaterial Argent/Métal précieux | Cooper/Bronze

Multilingue: Allemand, Anglais
PDF ∼ 447,3 KB | 08.2014

SR085 - Contact material Cooper/Bronze IP64

Multilingue: Allemand, Anglais
PDF ∼ 402,1 KB | 02.2021

SR085 - Matériau des contacts argent/métal précieux | cuivre/bronze IP50

Multilingue: Allemand, Anglais
PDF ∼ 298,7 KB | 02.2021

SR085 - Matériau des contacts argent/métal précieux | cuivre/bronze IP64

Multilingue: Allemand, Anglais
PDF ∼ 424,6 KB | 02.2021

SR085 - Matériau des contacts argent/métal précieux | cuivre/bronze IP64, version à bride

Multilingue: Allemand, Anglais
PDF ∼ 366,2 KB | 02.2021

Certificat de conformité

SR060E / SR085 / SR085B / SRI085 CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 67,5 KB | 04.2017

CAD mécanique / STEP

SR085-00

ZIP ∼ 48,0 MB | 02.2017

SR085-16,20,24,25

ZIP ∼ 95,5 MB | 02.2017

SR085-30,32

ZIP ∼ 95,9 MB | 02.2017

Accessoires

Câbles et connecteurs
