Collecteurs tournant

SR060E

  • Chauffage et surveillance des rouleaux de fermeture
  • Solution compacte
  • Longue durée de vie
  • Avec connecteur

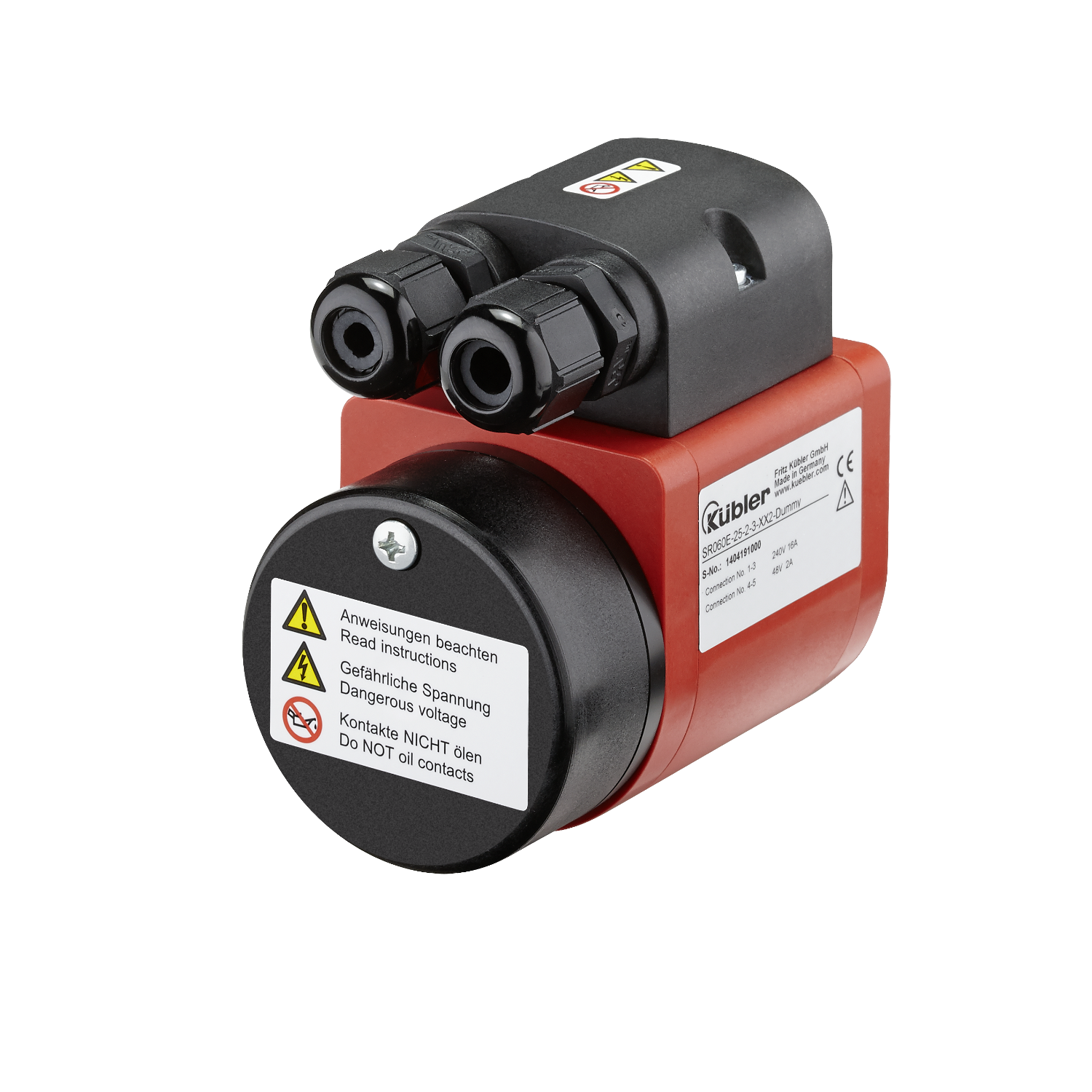

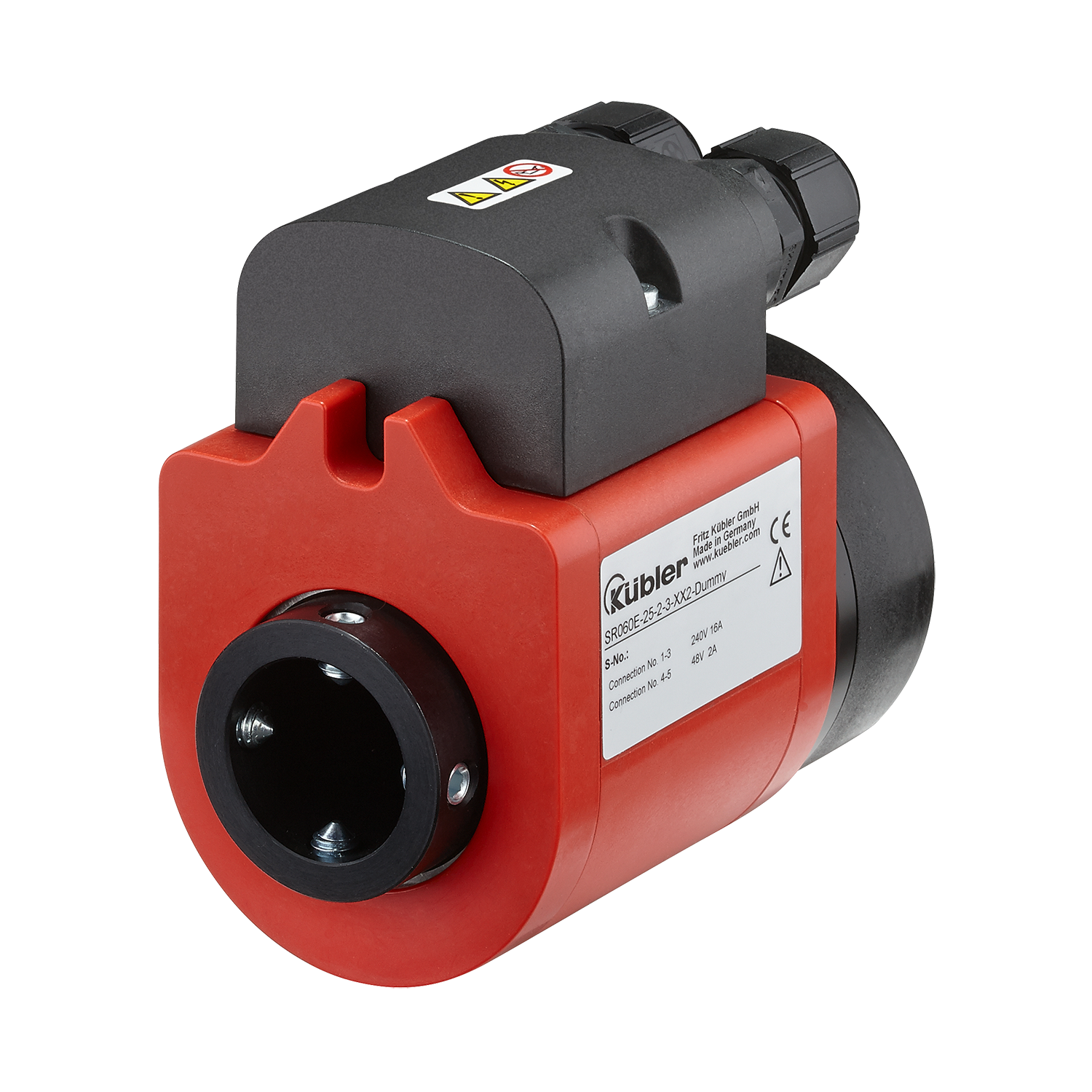

Le spécialiste du Flow-Pack : le collecteur tournant compact.

En général, les collecteurs tournants sont utilisés pour la transmission de courant électrique, de signaux ou de données depuis une plateforme stationnaire vers une plateforme en rotation.
Le SR060E est un collecteur tournant compact et économique pour la transmission de jusqu'à 3 canaux de charge et 2 canaux de signal.
De nouvelles matières innovantes pour les contacts assurent une longue durée de vie et un fonctionnement avec une maintenance extrêmement réduite. Sa forme ronde aux surfaces lisses et son indice de protection élevé permettent un nettoyage aisé

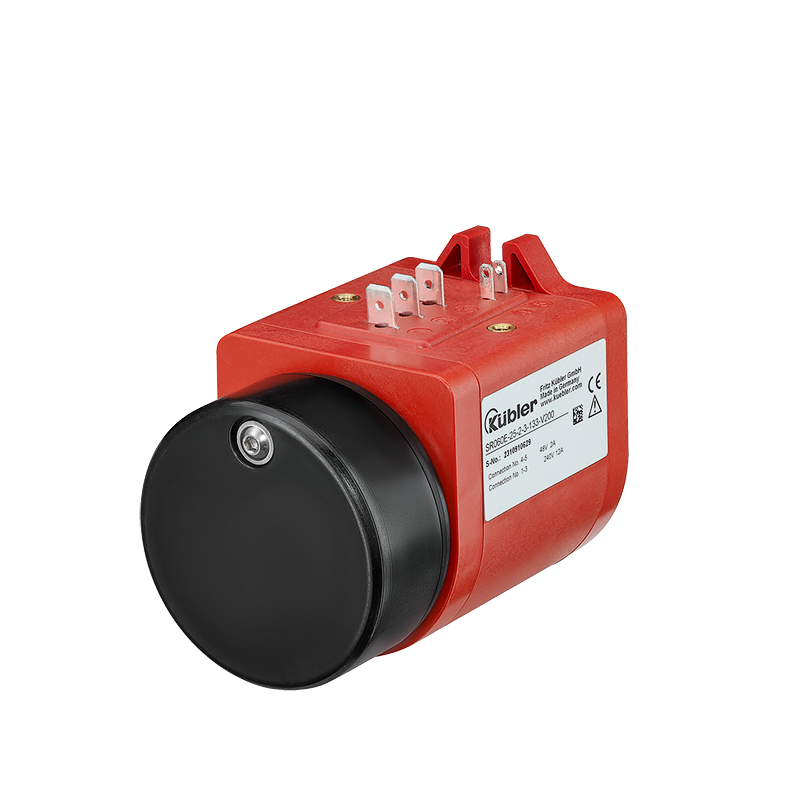

Version V200 :
Possibilités de raccordement supplémentaires grâce à
l’implémentation de connecteurs M12 pour un montage et une maintenance très simples.

Mécaniquement
Dimension 60 mm
Type de montage 20 mm Axe creux, traversant
22 mm Axe creux, traversant
24 mm Axe creux, traversant
25 mm Axe creux, traversant
Température de fonctionnement 0 °C ... +75 °C
Indice de protection IP64
Vitesse de rotation 500 min-1
Durée de vie 500 Des millions de tours
Cycles de maintenance 100 Des millions de tours
Électrique
Nombre de canaux de signaux max. 2
Nombre de canaux à charge max. 3
Transmission du courant de charge 16 A, 240 V AC
20 A, 240 V AC/DC
Compact
  • Dimension 60 x 98 mm.
  • Utilisable à partir d'un écart d’essieux de 60 mm des rouleaux de fermeture par paire.
  • Plusieurs variantes d'équipement des canaux de transmission maxi 3 x charge et 2 x transmission des données.
  • Raccordements facilement accessibles.
  • Version standard V100 jusqu’à 20 A de courant de charge.
  • Version V200 avec connecteur pour les raccordements de charge et de signal.

Maintenance réduite
  • Cycles de maintenance seulement tous les 100 millions de rotations.
  • Pas d'huile de contact requise.
  • Nettoyage simple – indice élevé de protection IP64.
Fiche technique

SR060E

PDF ∼ 510,2 KB | 08.2024
DE
EN
FR
Instructions d'utilisation

SR060E - cuivre / bronze

Multilingue: Allemand, Anglais
PDF ∼ 375,0 KB | 09.2014

SR060E - Argent / Bronze

Multilingue: Allemand, Anglais
PDF ∼ 456,7 KB | 09.2014

SR060E - Argent / Métal précieux

Multilingue: Allemand, Anglais
PDF ∼ 455,8 KB | 09.2014

Certificat de conformité

SR060E / SR085 / SR085B / SRI085 CE

Multilingue: Allemand, Anglais, Français
PDF ∼ 67,5 KB | 04.2017

CAD mécanique / STEP

SR060E

ZIP ∼ 27,4 MB | 07.2019

Accessoires

Câbles et connecteurs

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
SAE J1939
Modbus
IO-Link
CAN
Femelle 5 pin PUR Ø 6,9 mm ± mm
2 x 0,34 mm2
05.00.6021.2211.XXXM

Fiche technique
M12 Cordset, PUR, prise femelle 5 pôles, codage A, ouvert, DeviceNet
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
SAE J1939
Modbus
IO-Link
CAN
Mâle 5 pin PUR Ø 6,9 mm ± mm
2 x 0,34 mm2
05.00.6021.2411.XXXM

Fiche technique
M12 Jeu de câbles, PUR, mâle, 5 pôles
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6021.E211.XXXM

Fiche technique
M12 Jeu de câbles, PUR, prise femelle, V4A, 5 pôles, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin PUR Ø 4,7 mm ± mm
4x0,34 mm2
05.00.6061.6211.XXXM

Fiche technique
M12 Cordset, PUR, prise femelle, 4-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Mâle 4 pin PUR Ø 4,7 mm ± 0,2 mm
4x0,34 mm2
05.00.6061.6311.xxxM

Fiche technique
M12 Cordset, PUR, prise femelle, à angle droit, 4-broches, A-codé, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6061.D211.XXXM

Fiche technique
M12 Jeu de câbles, PUR, prise femelle, V4A, 4 pôles, codage A, extrémité ouverte
DE EN FR

M12 Connecteur , Connecteurs

M12 Connecteur , Connecteurs

Connecteur confectionnable

Tension d'alimentation
Femelle 4 pin
8.0000.5202.0000

Fiche technique
Prise femelle M12, 4 pôles, codage S
DE EN FR
