Systèmes à roue de mesure
MWE41
|
|
Saisir le mouvement linéaire en rotation

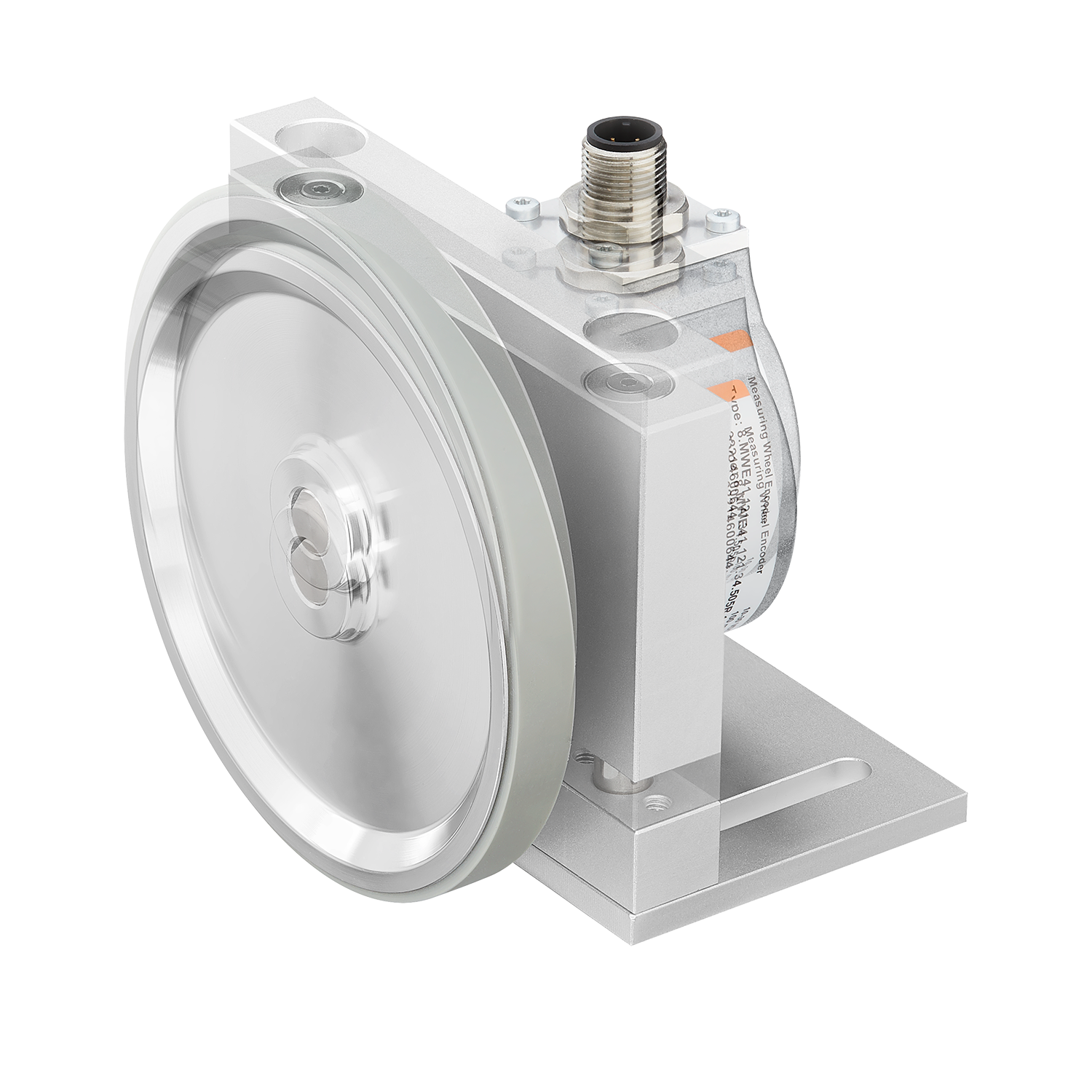

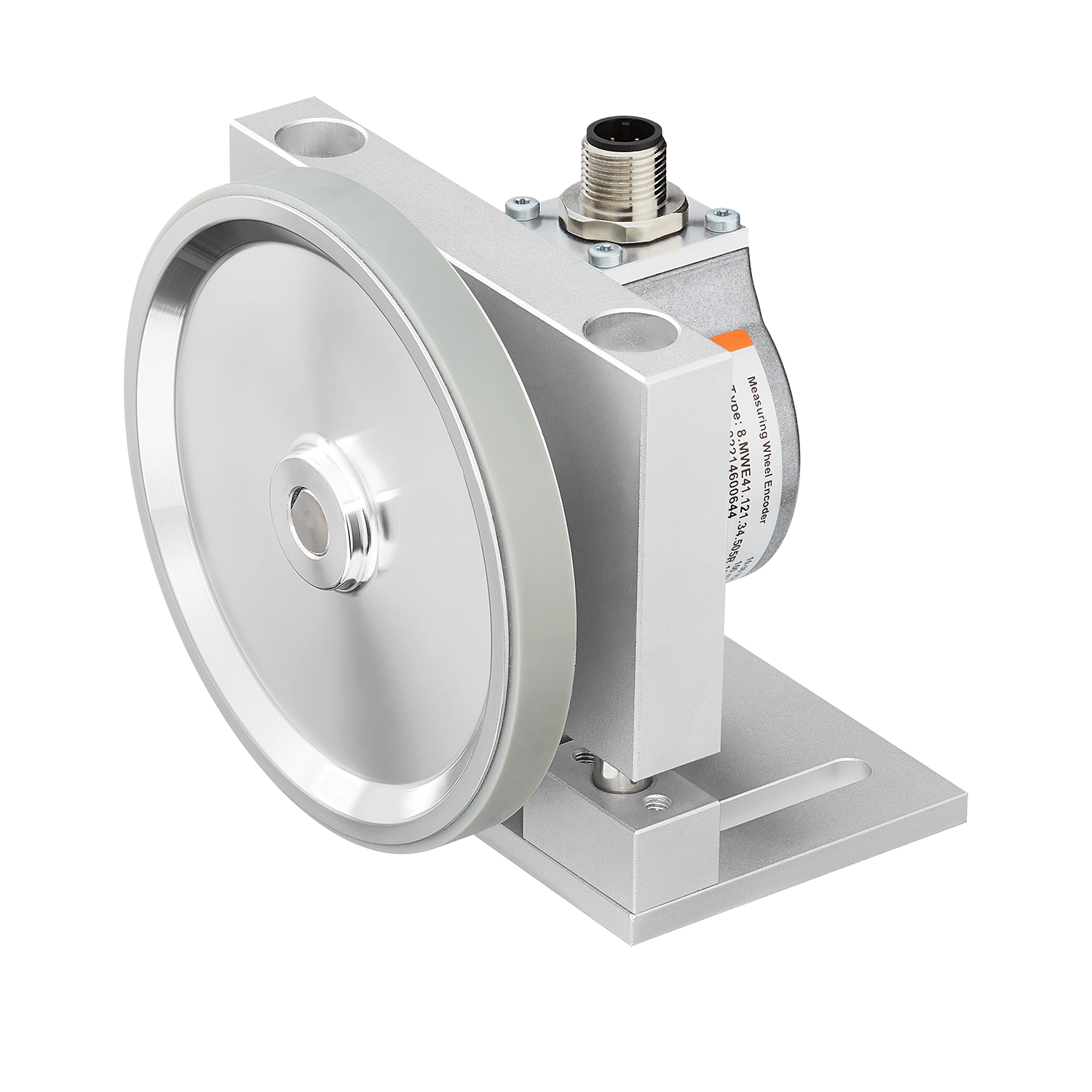

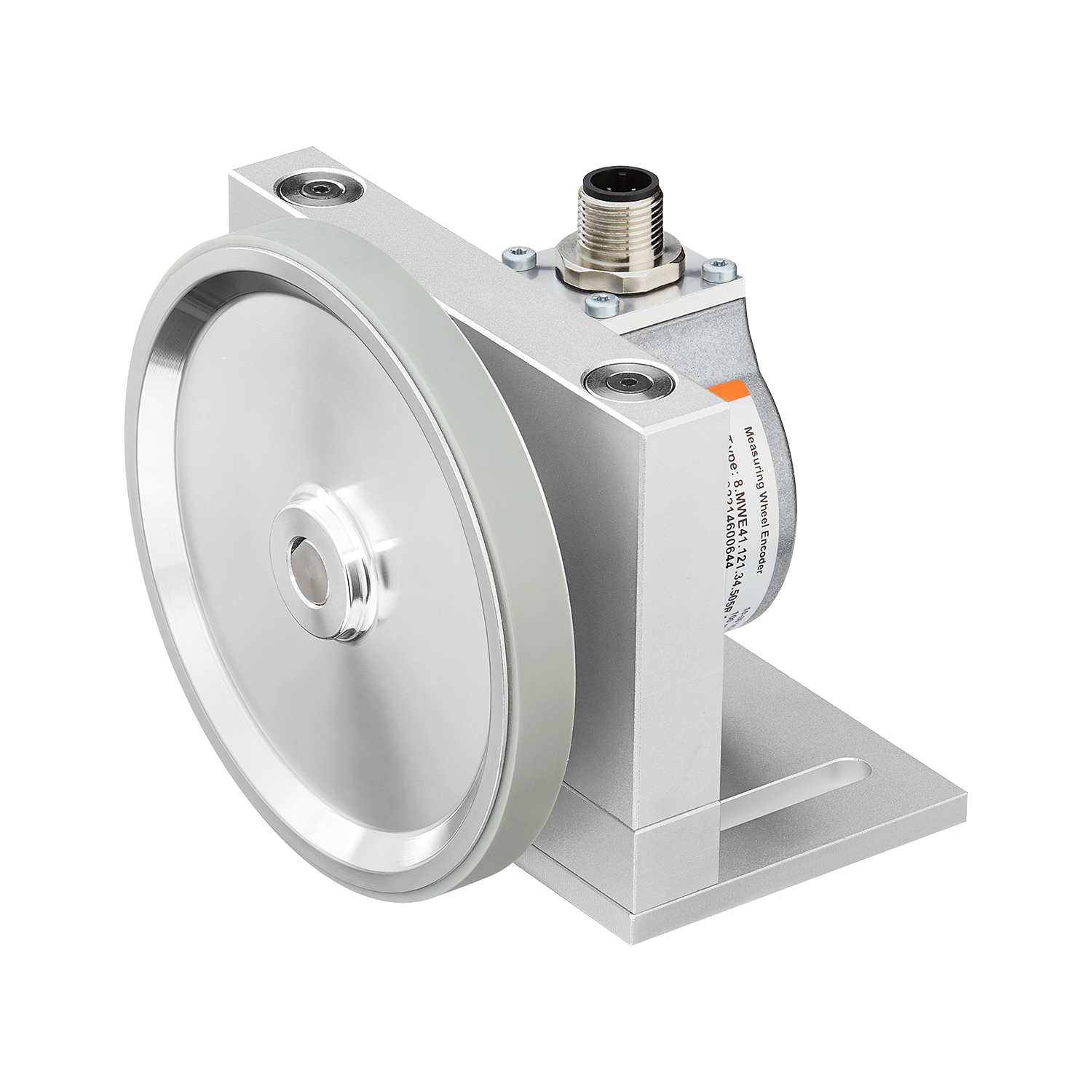

Le système de roue de mesure MWE41 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par la roue de mesure avec capteur rotatif intégré et convertis en données de mesure. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits.| Mécaniquement | |
|---|---|
| Système de mesure | Systèmes à roue de mesure |
| Roue de mesure circonférence |
300 mm 12" |
| Force de contact |
25 N |
| Température de fonctionnement | - 20 °C ... + 70 °C |
| Indice de protection |
IP65 |
| Poids | 740 g |
| Électrique | |
|---|---|
| Résolution max. |
10.000 ppr Incrémentaux |
| Interfaces |
Analog 0...10 V Analogique 4...20 mA IO-Link EtherNet/IP CANopen Gegentakt EtherCAT TTL / RS422 SAE J1939 SinCos Sortie potentiomètrique PROFIBUS DP PROFINET IO SSI, binär BiSS |
| Tension d'alimentation |
10...30 V DC |
Montage simple et sûr
Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur l’équerre à ressorts par pas de 30°.
Vaste choix de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 36.000 imp./tour, et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link ou Profinet pour l’intégration dans des concepts pour l’Industrie 4.0
Roues de mesure pour toutes les surfaces
Circonférence 300 mm – Roue de mesure disponible avec joint torique ou joint torique double, matière plastique lisse ou rainurée, surface moletée et caoutchouc à picots.
Force d’appui jusqu’à max. 25 N
Les ressorts internes compensent des tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu’à 10 mm.
Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur l’équerre à ressorts par pas de 30°.
Vaste choix de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 36.000 imp./tour, et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link ou Profinet pour l’intégration dans des concepts pour l’Industrie 4.0
Roues de mesure pour toutes les surfaces
Circonférence 300 mm – Roue de mesure disponible avec joint torique ou joint torique double, matière plastique lisse ou rainurée, surface moletée et caoutchouc à picots.
Force d’appui jusqu’à max. 25 N
Les ressorts internes compensent des tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu’à 10 mm.
| Certificats Produits | ||
|---|---|---|
|
UL CoC USA/ Canada - Systèmes à roue de mesure PDF ∼ 503,1 KB | 03.2025 |
EN |
Accessoires
Molette de mesure sur différentes surfaces : molettes croisées, boutons, plastique lisse ou nervuré et caoutchouc naturel lisse

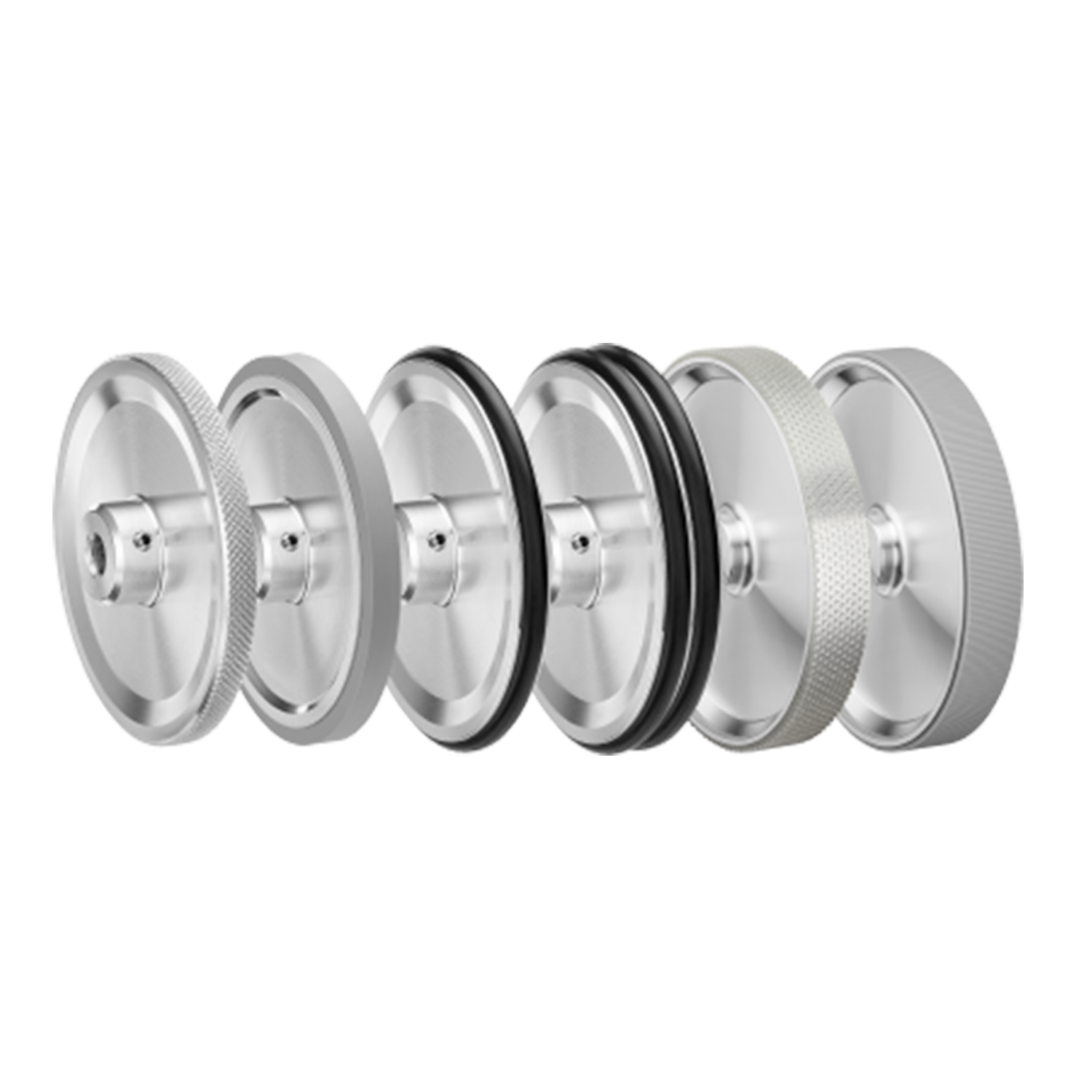

Roues de mesure pour la mesure au défilé de longueurs de marchandises, par exemple dans les industrie du papier, du métal, du textile, du bois ou des matières plastiques. Différentes circonférences adaptées aux différentes surfaces à mesurer – différents diamètres adaptés aux codeurs Kübler, pour les systèmes de mesure métrique et en pouces. Combinez tout simplement les roues de mesure avec le codeur Sendix et un bras d'appui à ressort. Pour l’évaluation, vous pouvez recourir à un grand nombre de compteurs et d’afficheurs issus de notre gamme de produits Codix.| 8.0000.3XXX.00XX |
O-Ring
Pièce de rechange pour les roues de mesure correspondantes avec une circonférence de 200 mm, 300 mm, 6" ou 12".| 8.0000.7000.00XX |
Poulie et courroie crantée

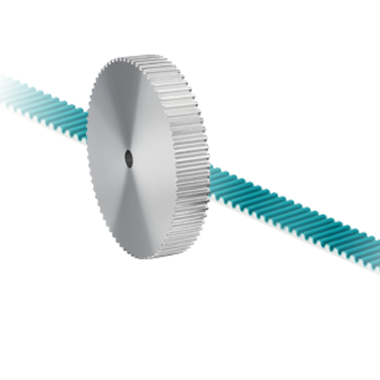

La poulie avec la courroie crantée, combinée à un codeur, donne un kit de mesure linéaire flexible pour mesurer les positions et les vitesses. L'ensemble du système est facile à monter et compense les irrégularités ou les tolérances de montage au sein de l'application.| 8.0000.AXX1.XXXX 8.0000.B1X1.XXXX |
Crémaillère et pignon
Système de mesure avec support du codeur mobile à ressort (avec crémaillère et pignon) pour une force de pression optimale et la protection de l'arbre du codeur.Composants parfaitement adaptés les uns aux autres : une rotation du pignon correspond à une course de 50 mm.
| 8.0010.7000.0001 8.0000.7000.000X |

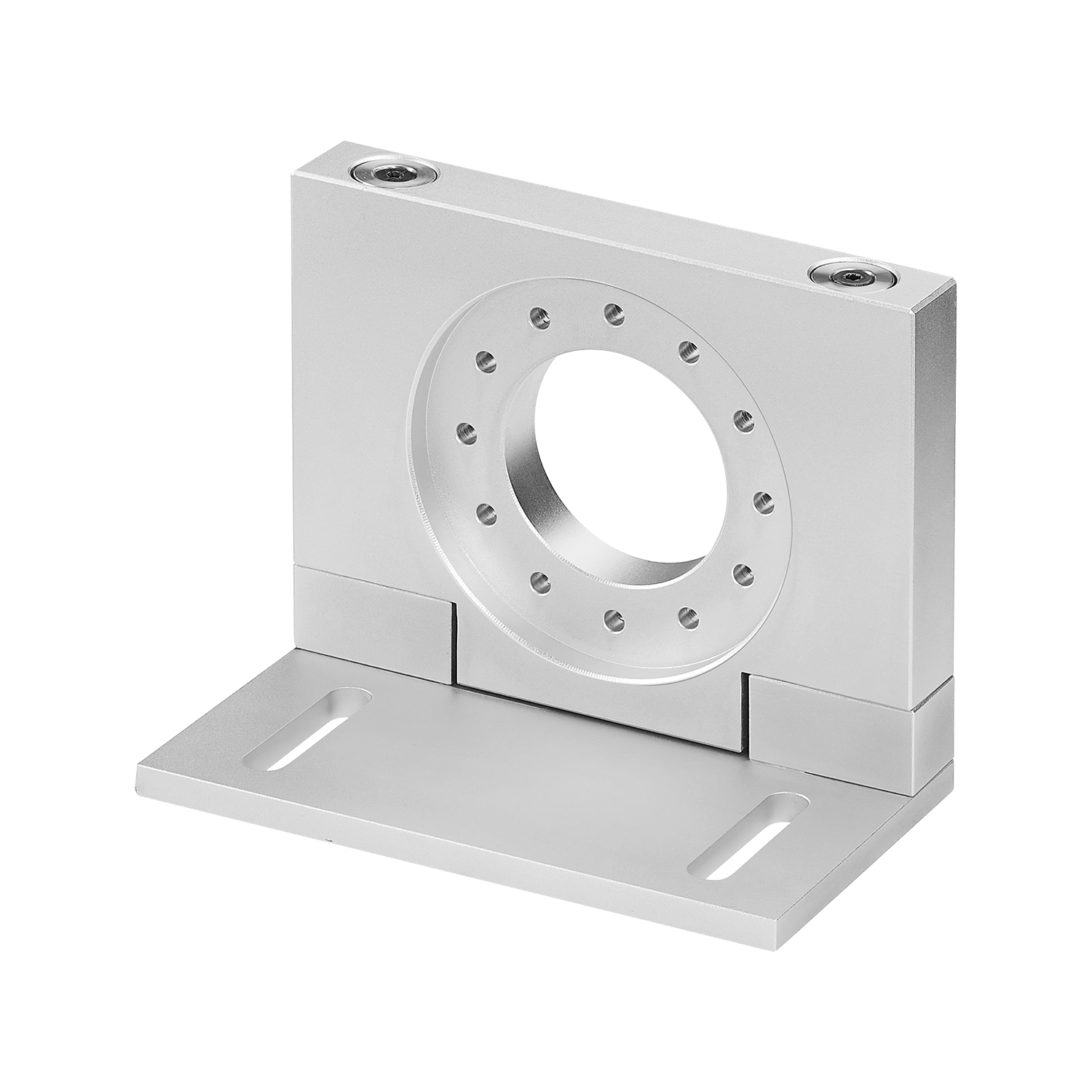

Angle de ressort pour les capteurs rotatifs incrémentaux KIS50, 5000 et 5805 ainsi que pour les capteurs rotatifs absolus M58, F58 et 58
L'équerre à ressort MWE40, combinée à un capteur rotatif et une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré garantit la pression de contact de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits et peut être installé rapidement et facilement à l'horizontale ou à la verticale.| 8.MWE40.121.00.0000.0000 |
IO-Link Master
Pour le paramétrage des réglages de l‘appareil via la communication FDT/IODD. Interface USB pour une connexion simple à un PC ainsi que pour l‘alimentation électrique.| IOL1A.1K1341.ZZ1UU1 |
Connexion simple pour chaque protocole Ethernet.
Différentes variantes pour les protocoles EtherNet/IP, EtherCAT et PROFINET avec 4 ports de classe A.Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être exploités en mode SIO via les ports de classe A. Les appareils de terrain peuvent également être utilisés en mode SIO.
| IOL4A.124341.1222XX |
Connexion simple pour tout protocole Ethernet.
Différentes variantes pour les protocoles EtherNet/IP, EtherCAT et PROFINET avec 4 ports de classe A et 4 ports de classe B.Les appareils de terrain existants qui envoient des signaux de commutation classiques peuvent également être exploités en mode SIO via les ports de classe A. Les appareils de terrain peuvent également être utilisés en mode SIO.
| IOL4A4B.1L8341.1L21XX |
Colonne de signalisation ST40 : Signalisation fiable de l'état des machines et des installations.
La colonne de signalisation ST40 avec un affichage LED circulaire à 360° est la solution parfaite pour une signalisation rapide et fiable de l'état des machines et des installations. Une perception à grande échelle peut être obtenue grâce à la sirène optionnelle.Grâce à l'interface IO-Link intégrée, le produit peut être intégré facilement et de manière transparente dans un réseau IO-Link existant.
La colonne de signalisation est surtout le choix idéal pour garder une vue d'ensemble dans des environnements peu clairs ou étendus.
| ST40.1X2.3X8 |
