Systèmes à roue de mesure
MWE21.7
|
|
| Mécaniquement | |
|---|---|
| Système de mesure | Systèmes à roue de mesure |
| Roue de mesure circonférence |
300 mm 12" |
| Force de contact |
25 N |
| Température de fonctionnement | -20 °C ... +70 °C |
| Électrique | |
|---|---|
| Résolution max. |
36.000 ppr Incrémentaux |
| Interfaces |
Analog 0...5 V Analog 0...10 V Analogique 4...20 mA IO-Link CANopen Gegentakt TTL / RS422 Open Collector SSI |

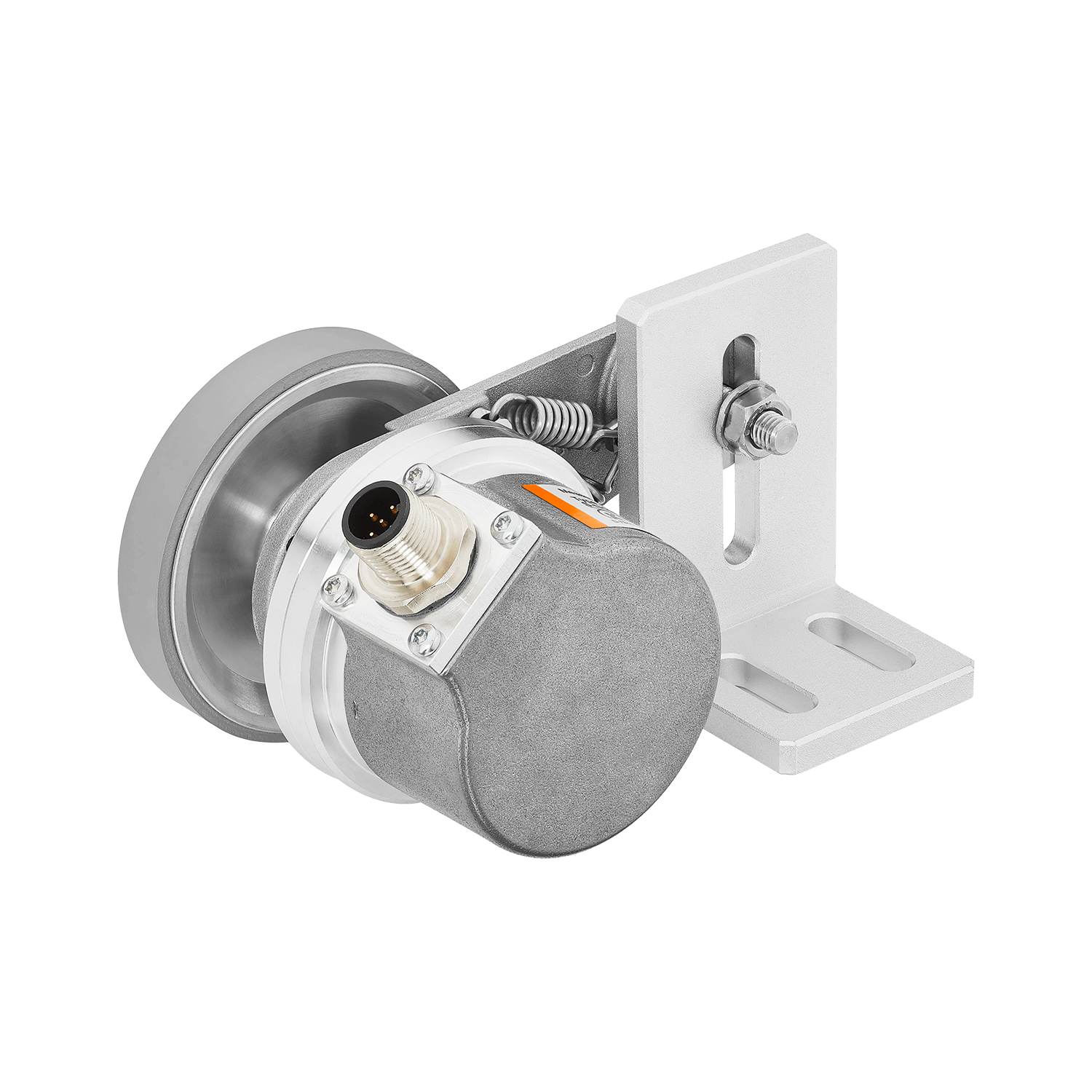

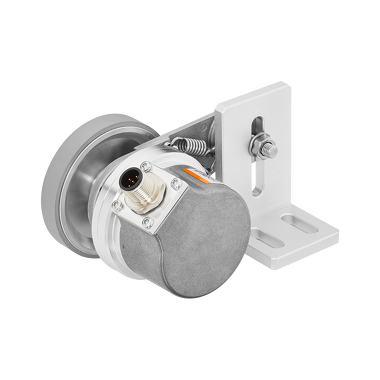

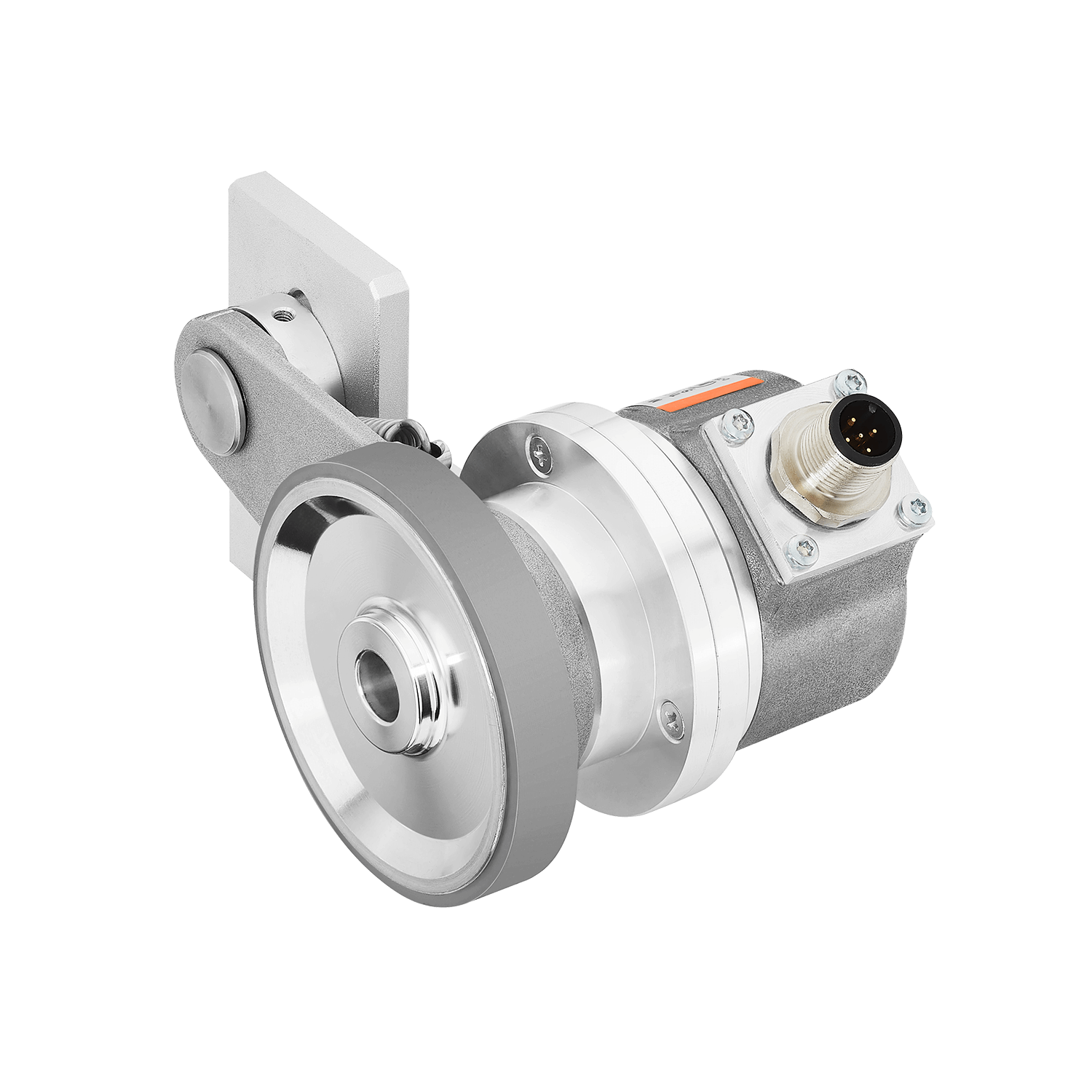

Système de roue de mesure compact
Pour les espaces d'installation les plus restreints avec des possibilités de montage flexibles : vertical, horizontal ou à l'envers. Codeur rotatif pouvant être monté des deux côtés par pas de 30° sur le bras à ressort.
Large choix de codeurs rotatifs
Codeurs incrémentaux Sendix avec une résolution maximale de 36 000 impulsions/tour et codeurs absolus pour différentes interfaces de communication telles que IO-Link ou Profinet pour l'intégration dans les concepts Industrie 4.0.

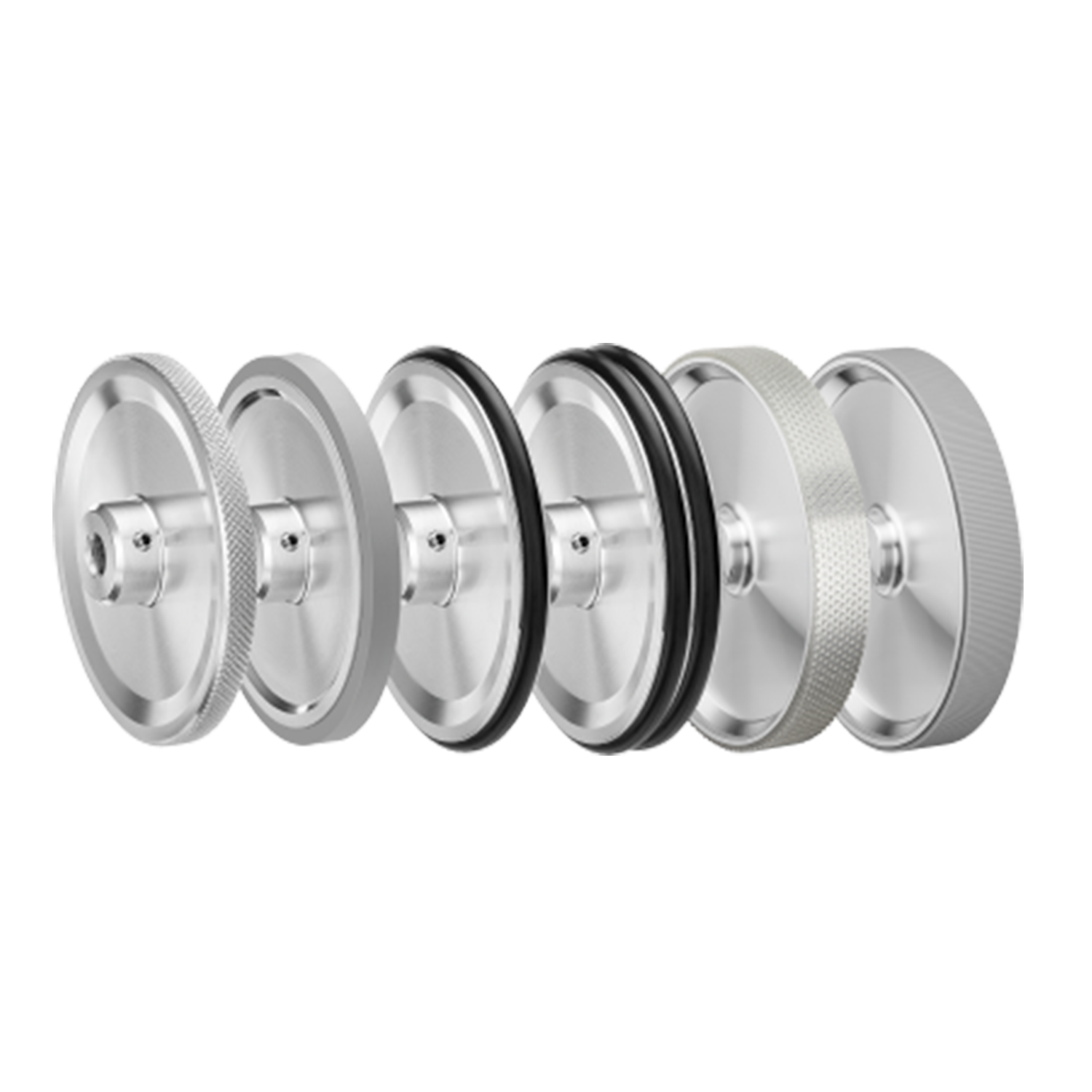

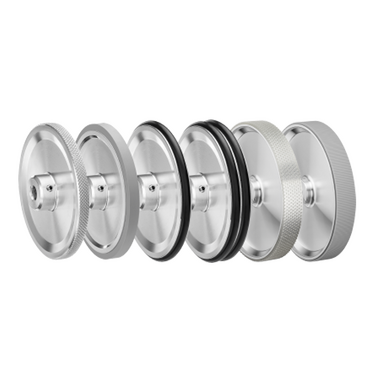

Roues de mesure adaptées à toutes les surfaces de mesure
Circonférence 300 mm ou 12" – Revêtement de roue de mesure disponible avec joint torique, double joint torique, plastique (lisse, à picots ou rainuré) ou surface moletée en croix.
Force de pression jusqu'à 25 N max.
Avec précontrainte réglable et limitation mécanique de la course du ressort pour une longue durée de vie. Deux ressorts intégrés compensent les tolérances pour une plage de travail de la roue de mesure allant jusqu'à 50 mm perpendiculairement à la surface de mesure.
Accessoires

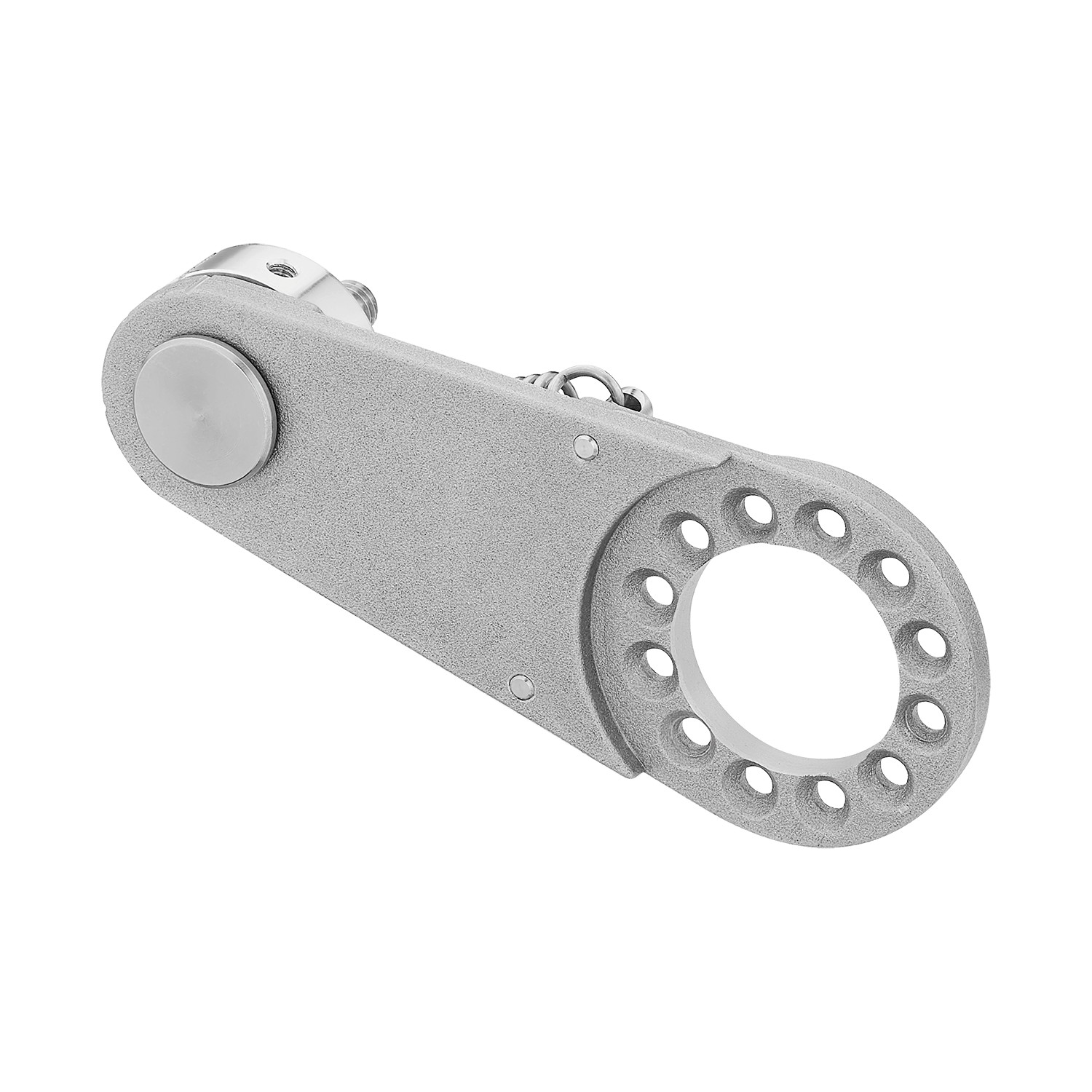

Bras de suspension du codeur pour les codeurs incrémentaux KIS40 et 3610 ainsi que pour les codeurs absolus M36 et F36
Le bras à ressort du codeur MWE20, associé à un codeur et à une roue de mesure, est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Un ressort intégré assure la pression de contact de la roue de mesure sur la surface de mesure, ce qui est nécessaire pour une acquisition fiable des valeurs mesurées. Grâce à sa conception compacte, le système convient également aux espaces d‘installation les plus restreints et peut être installé rapidement et facilement à l‘horizontale, à la verticale ou en hauteur.| 8.MWE20.X11.00.0000.0000 |
