Inclinomètre
IN61
|
|
Paramétrable individuellement : Capteur d'inclinaison pour applications statiques.

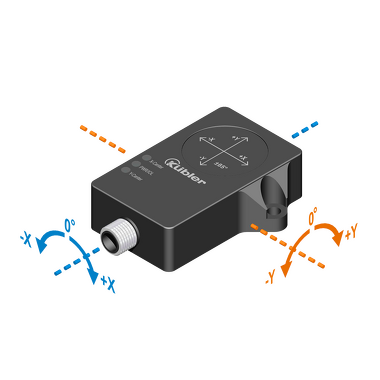

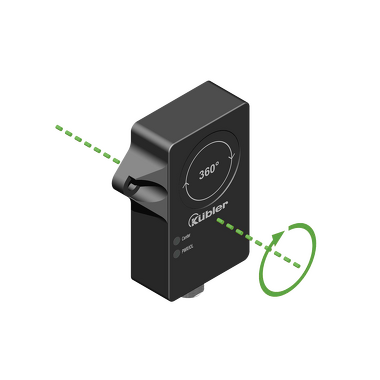

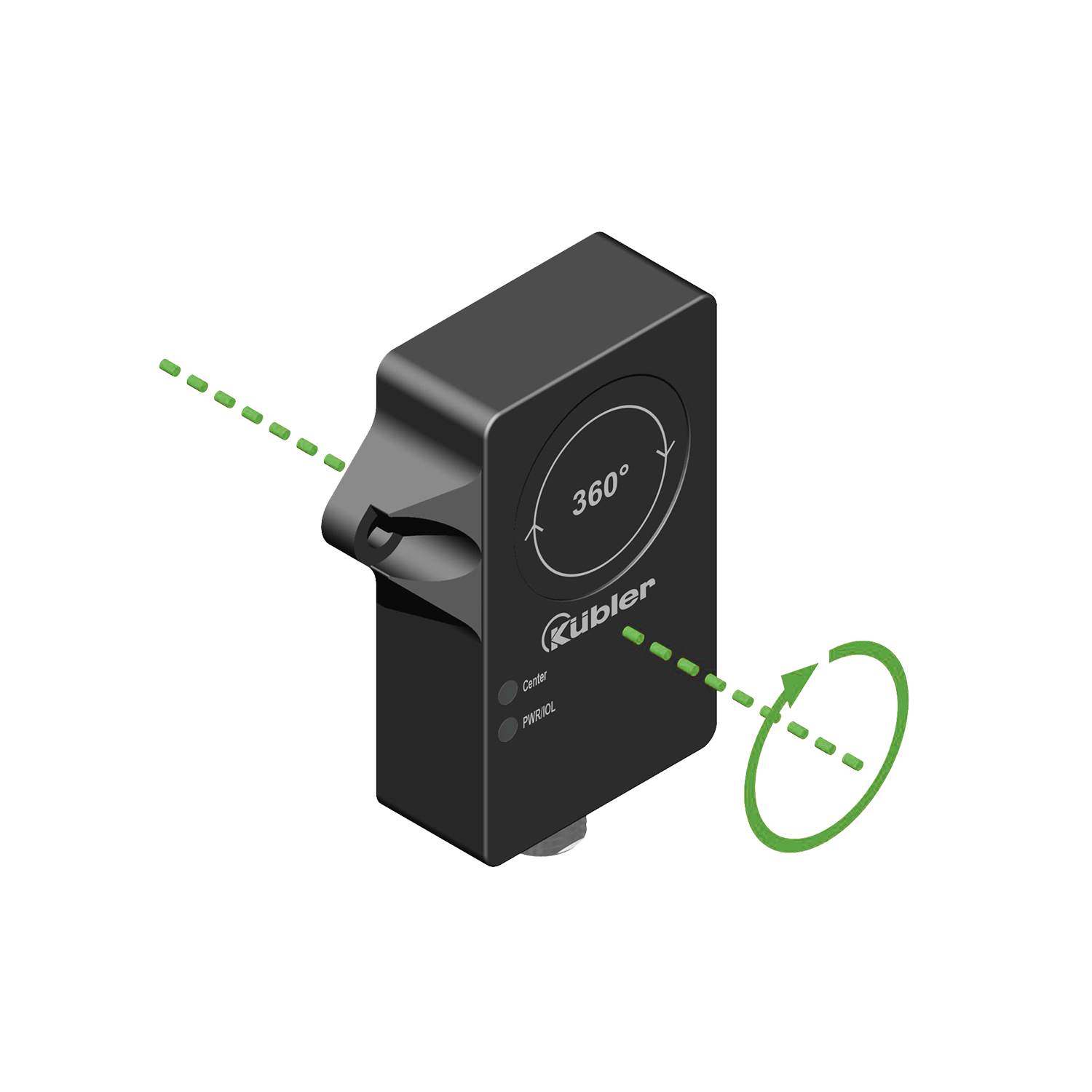

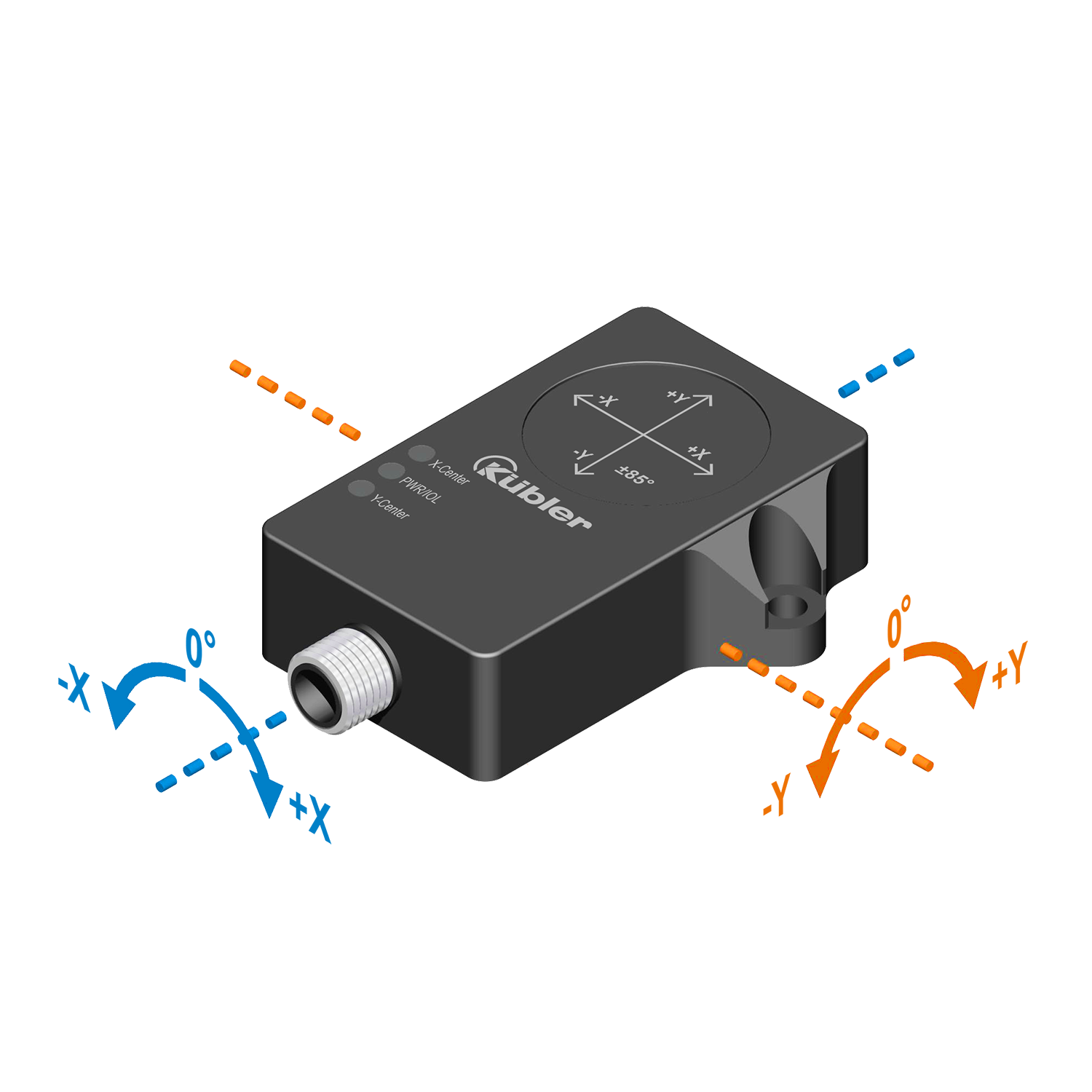

Les inclinomètres de la série IN61 permettent de détecter des inclinaisons sur 2 axes dans la plage de mesure de ±85° ou des inclinaisons sur 1 axe jusqu'à 360° par le biais d'une cellule de mesure de l'accélération. Différents paramètres peuvent être adaptés aux besoins individuels (par exemple via le logiciel PACTware). Grâce à leur grande robustesse, les inclinomètres sont également parfaitement adaptés à une utilisation en extérieur.| Mécaniquement | |
|---|---|
| Dimension | 62,6 mm x 71,6 mm x 20 mm |
| Raccordements |
M12 Connecteurs |
| Température de fonctionnement | -40 °C ... +85 °C |
| Indice de protection |
IP68 IP69k |
| Électrique | |
|---|---|
| Plage de mesure | 0°...360° / -85°...+85° |
| Précision | ≤0.05 % / ≤0.1 % |
| Interfaces |
Redundant Analog 0...10 V Redundant Analog 4...20 mA |
| Tension d'alimentation |
15...30 V DC |
Interface analogique
- Interfaces configurables
- Paramétrage via IO-Link
- Signaux redondants / contre-rotatifs possibles (1 axe)
- Réinitialisation des réglages d'usine
- Centre de la mesure ainsi que point de départ et point final pour mesure en 1 dimension
- Activation et désactivation de la fonction niveau à bulle
- Réglages de la plage de mesure
- Type de signaux de sortie
- Réglages du filtre
- Affichage LED pour l'état de fonctionnement et la communication FDT/IODD. Et pour le réglage de la position du point central (fonction niveau à bulle).
- Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
- Protection contre l'influence du brouillard salin et les changements rapides de température.
| Certificats Produits | ||
|---|---|---|
|
UL CoC USA/ Canada - Inclinomètres PDF ∼ 376,8 KB | 02.2025 |
EN |
Accessoires
Adaptateur d‘apprentissage
Réglage de la plage de mesure par adaptateur d'apprentissageRégler la plage de mesure de l'angle dans le sens des aiguilles d'une montre :
- Mettre le capteur en position de départ
- Appuyer sur la touche Teach-GND jusqu'à ce que la sortie < 4 mA / 0,1 V soit commutée (env. 1 s)
- Placer le capteur en position de fin de course
- Appuyer sur la touche Teach-GND jusqu'à ce que la sortie soit commutée sur 20 mA 4 / ,9 V (env. 3 s)
Réinitialisation de la plage de mesure de l'angle :
- Appuyer sur la touche Teach-GND jusqu'à ce que la sortie soit commutée sur 12 mA (env. 6 s)
- La plage de mesure angulaire est remise à 360°
| IS40 | 05.TX40.1 |
Borne de blindage CEM
Pour une installation conforme CEM du câble du codeur.• Montage sur rail profilé
• Diamètre de blindage
8.0000.4G06.0312 (03-12 mm)
• Poids env. 7,4 g
• Collier de serrage (acier à ressort, galvanisé)
• Pied (acier à ressort)
| 8.0000.4G06.0312 |
IO-Link Master
Pour le paramétrage des réglages de l‘appareil via la communication FDT/IODD. Interface USB pour une connexion simple à un PC ainsi que pour l‘alimentation électrique.| IOL1A.1K1341.ZZ1UU1 |
