Codeurs Absolu monotour

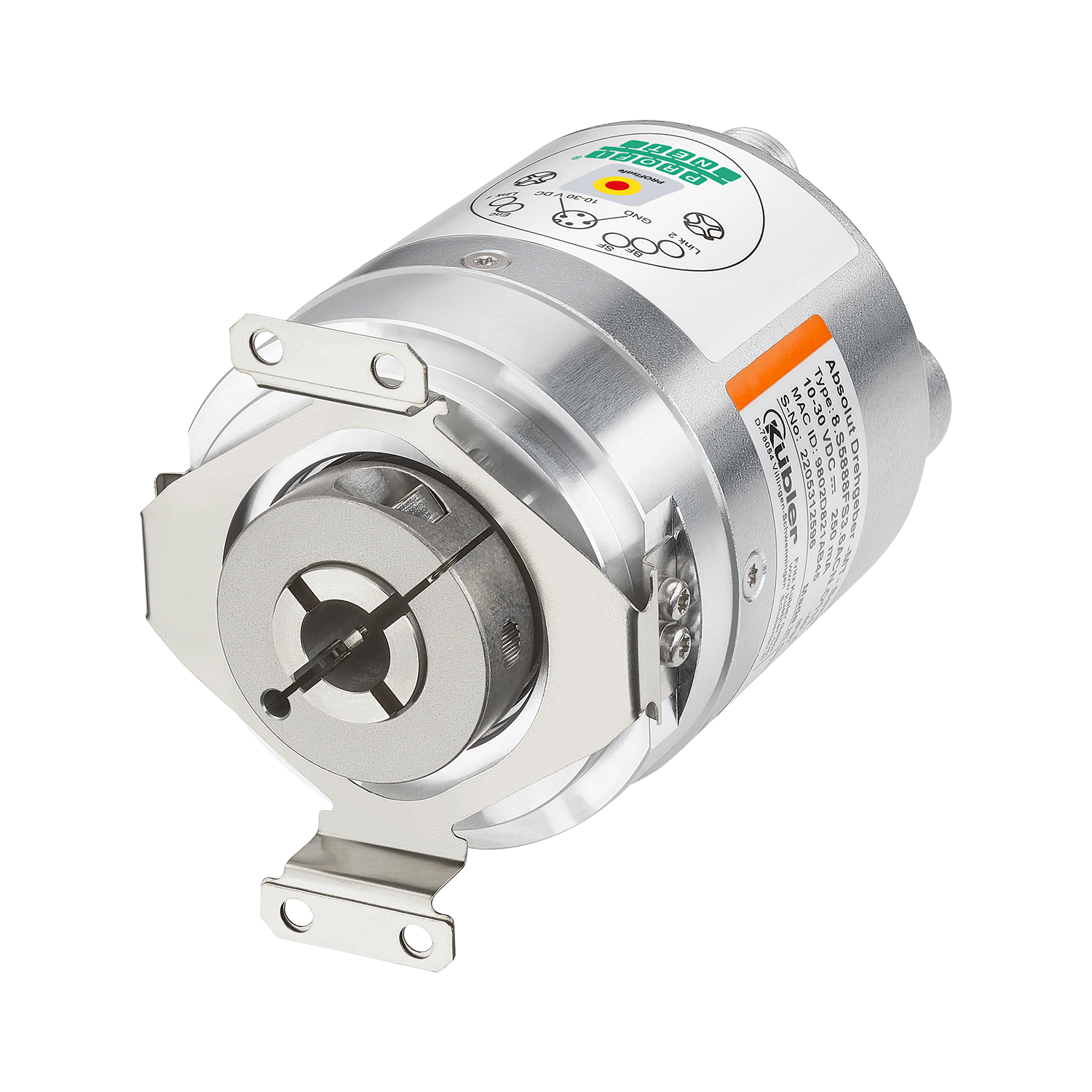

Sendix S5878FS3
|
|
Pour les applications de sécurité - codeurs Sendix S58 PROFIsafe
Les codeurs optiques absolus Sendix S58 PROFIsafe sont basés sur la nouvelle plateforme de codeurs Ethernet industriel de Kübler et sont donc conçus dès aujourd'hui pour les futurs concepts de l'industrie 4.0.Le serveur web intégré en est un exemple : Les fonctionnalités ou les ajustements peuvent être mis en œuvre rapidement et facilement à tout moment.
En tant que codeurs certifiés SIL3 / PLe avec conception redondante et interface PROFINET, ils prennent en charge le profil PROFIsafe et sont prédestinés aux applications de sécurité.
La Connectivité est la capacité à communiquer des informations supplémentaires et / ou à se mettre en réseau. Ceci peut se réaliser sous la forme d'interfaces complémentaires comme OPC-UA (p. ex. pour une communication EDGE additionnelle), d'une communication par Ethernet industriel, ou d'une interface numérique comme BiSS ou SCS open link.
L'identification est la capacité de transmettre des informations au moyen d'une fiche technique / d'une plaque signalétique électronique. D'autres informations concernant la machine peuvent aussi être transmises (p. ex. des informations sur l'axe d'entraînement sur lequel le codeur est monté). Pour l'essentiel, toutes les informations nécessaires dans l'application pour la gestion des équipements sont collectés ici.
Les fonctions de diagnostic fournissent des informations importantes sur l'état du produit (p. ex. messages d'erreur) ou des informations indirectes sur l'application. Par exemple, une sonde de température intégrée peut indiquer que la plage de température de fonctionnement admissible a été dépassée. Ou des capteurs de vibrations intégrés informent sur l'état des roulements de la chaine cinématique. Ce sont justement les systèmes sans roulements hautement intégrés qui peuvent fournir des informations fiables. Des fonctions de journal et d'horodatage incorporées dans des codeurs Ethernet industriel permettent la réalisation d'histogrammes de durée de vie.
L'adaptabilité désigne la capacité d'adaptation, qui peut agir à deux niveaux :
- Au niveau opérationnel, il est possible de modifier les paramètres / les réglages d'un codeur pendant son fonctionnement, p. ex. pour optimiser les opérations de réglage ou pour éliminer des erreurs dans les mesures avec retraitement numérique du signal.
- Au niveau système, les mises à jour du logiciel sont possibles à tout moment.
L'étendue des fonctions pour la mise en œuvre des concepts de l'industrie 4.0 peut être élargie ultérieurement afin de garantir la pérennité du système. C'est pourquoi tous les codeurs de bus de terrain et Ethernet industriel de Kübler sont équipés en standard d'une fonction de mise à jour du firmware.
| Mécaniquement | |
|---|---|
| Dimension | Ø 58 mm |
| Type d’arbre |
3/8 " axe creux, borgne 10 mm axe creux, borgne 12 mm axe creux, borgne 14 mm axe creux, borgne 15 mm axe creux, borgne 1/2 " axe creux, borgne |
| Type de bride |
Stator anti-rotation FS Jeu de support FS rigide Jeu de support FS flexible Ø 58.00 mm |
| Température de fonctionnement | -40 °C ... +80 °C |
| Indice de protection |
IP65 IP67 |
| Raccordements |
Connecteur M12 axial |
| Vitesse de rotation max. |
9.000 min-1 |
| Poids | 450 g |
| Électrique | |
|---|---|
| Balayage | optique |
| Résolution max. |
24 Bit Monotour |
| Tension d'alimentation |
10...30 V DC |
| Interfaces |
PROFIsafe PROFINET IO |
| Options | |
|---|---|
| sur demande |
|
- Robuste
- Structure robuste Safety-Lock™ des roulements pour une résistance élevée aux vibrations et aux erreurs d‘installation.
- Haute résolution
- Monotour 15 bits (safe) ou 24 bits (non safe).
- Sûr
- SIL 3, Performance Level Ple, Safety Category Cat. 3.
- Transmission par télégrammes Safety 36/37, selon BP et XP.
- 100 % à l‘épreuve du temps
- Mise en place rapide et facile de fonctionnalités et d‘adaptations grâce au serveur web intégré.
- Mise à jour de la cybersécurité en préparation / Haute disponibilité de l‘installation, protection contre les abus (selon CEI 62443).
- PROFINET IO, RT, IRT permet l‘intégration dans des applications avec différentes exigences en termes de performances.
- Supporte le mode isochrone et peut ainsi s‘implémenter dans des réseaux pour des temps réels durs avec des cycles d‘horloge jusqu‘à 500 μs.
- PROFINET v2.4.1, Encoderprofil V 4.2, PROFIsafe Profil v2.6.1, PROFIdrive Profil v4.2
- Idéal pour des applications hautement synchrones comme p. ex. la synchronisation d‘axes.
- Interopérabilité entre différents constructeurs de commandes et d‘entraînements grâce au profil PROFIdrive.
- Serveur web intégré pour la mise à jour du firmware.
| Logiciel | ||
|---|---|---|
|
Sendix S58x8 FS3 PROFIsafe TCI Tool ZIP ∼ 15,4 MB | 02.2024 |
|
|
|
PRONETA - PROFINET Network Analyzer Tool |
Website |
| Certificats Produits | ||
|---|---|---|
|
UL CoC USA/ Canada - Encodeurs rotatifs PDF ∼ 503,1 KB | 03.2025 |
EN |
|
|
Sendix F58xx PROFINET IO PDF ∼ 121,8 KB | 02.2024 |
EN |
|
|
Sendix S58xx_FS3 PROFIdrive PDF ∼ 75,3 KB | 12.2022 |
EN |
|
|
Sendix S58x8FS3 - Certificat d'examen CE de type PDF ∼ 664,6 KB | 12.2022 |
EN |
|
|
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h) PDF ∼ 39,6 KB | 05.2023 |
DE EN |
|
|
S58x8 FS3 PROFIsafe PNO PDF ∼ 73,8 KB | 12.2022 |
EN |
| YouTube Video | ||
|---|---|---|
|
Integration of an S58x8FS3 PROFIsafe Encoder in TIA Portal |
Website |
Accessoires
Èlément anti-rotation, flexible
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 39,5 ... 142,75 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec jeu axial et radial à faible dynamique.
Etendue de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 vis
| 8.0010.4047.00FS |
Barre du couple de rotation (remplacement)
Pour codeurs à arbre creuxavec bride ø 58 mm
Conçu pour la technique de sécurité fonctionnelle.
Convient à :
système anti-rotation 8.0010.4051.00FS
| 8.0010.4049.0075 |
Jeu de systèmes anti-rotation, rigides
Pour codeurs à arbre creuxavec bride ø 58 mm
Rayon de fixation 32,5 ... 143,5 mm
Conçu pour la technique de sécurité fonctionnelle.
Pour les applications avec très peu de jeu axial et radial et une dynamique faible.
Contenu de la livraison
- Bras de couple (acier inoxydable)
- 3 vis M3x6 pour la fixation au capteur rotatif
Connexion à l'application (non fournie)
- 1 axe dynamométrique 8.0010.4049.0075
| 8.0010.4051.00FS |
Stator anti-rotation (FS)
Pour codeurs à arbre creux
avec bride ø 58 mm
Rayon de fixation 31,5 mm
Conçu pour la technique de sécurité fonctionnelle grâce au principe des 4 vis.
Etendue de la livraison
- Accouplement statorique (acier inoxydable)
- 4 vis M3x6 pour la fixation au capteur rotatif
Liaison avec l'application (non fournie)
- 4 vis
| 8.0010.40B2.00FS |
