360 Sendix M3661
Sendix M3661

Codeurs Absolu multitours

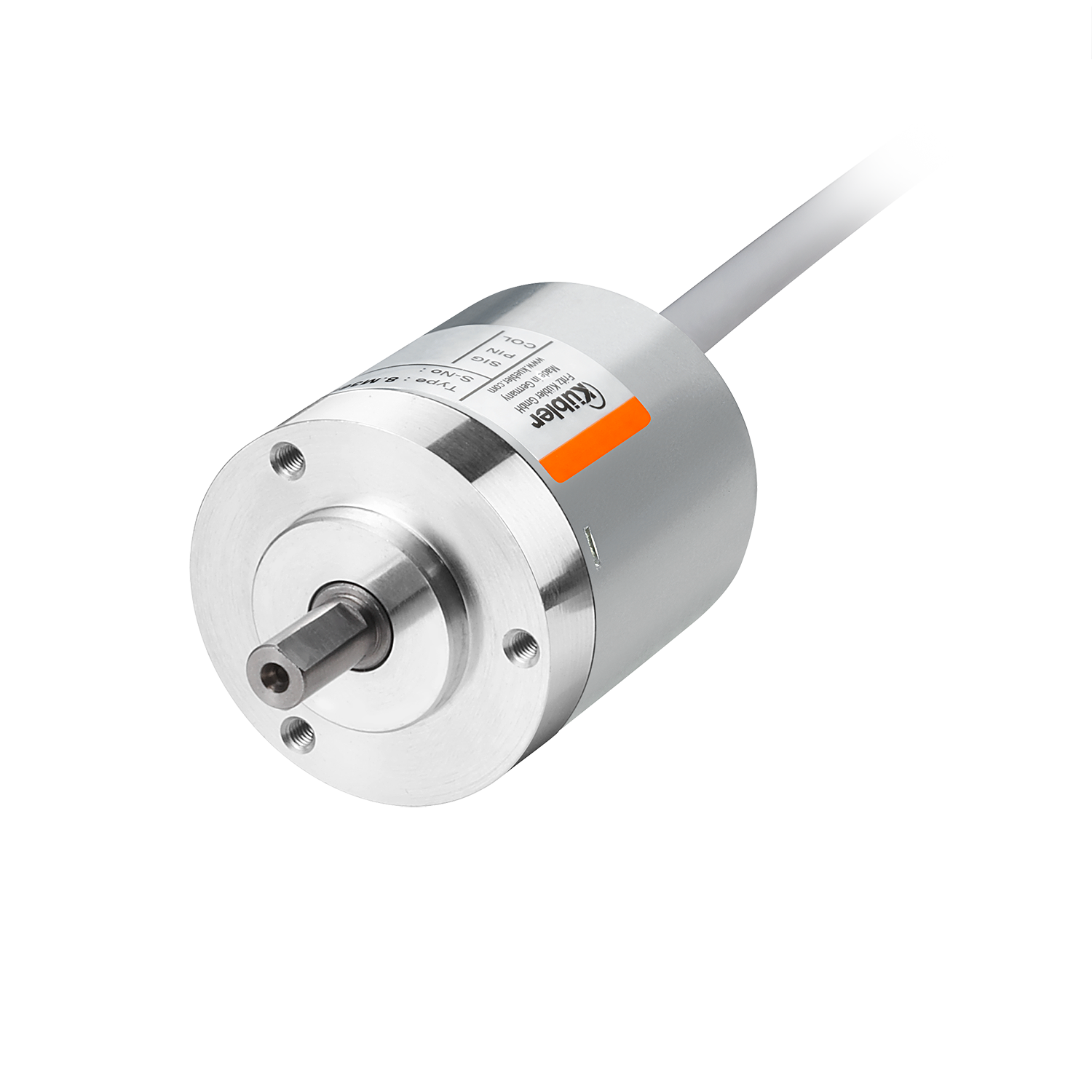

Sendix M3661

  • Résistant
  • Sans usure
  • Magnétique – robuste
  • Dimension Ø 36 mm
  • 16 Bit Multitours
  • max 10 mm arbre, avec méplat
  • max 1/4" arbre, avec méplat
Analogique 0...10 V

Energy Harvesting Technology : Codeur multitours électronique.

Les codeurs absolus multitours Sendix M3661 / M3681 avec sortie analogique et technologie de capteurs magnétiques sont basés sur la technologie Energy Harvesting et sont équipés sans réducteur ni batterie. Cela les rend particulièrement robustes, durables et rentables. Grâce au degré de protection élevé IP67, les codeurs assurent un fonctionnement fiable dans les environnements les plus difficiles. La construction compacte de 36 mm seulement permet un montage facile dans des espaces d'installation étroits.

Mécaniquement
Dimension Ø 36 mm
Type d’arbre 6 mm arbre, avec méplat
8 mm arbre, avec méplat
10 mm arbre, avec méplat
1/4 " arbre, avec méplat
Type de bride Bride synchro / servo
Bride de serrage

Ø 36.00 mm
Température de fonctionnement -40 °C ... +85 °C
Indice de protection IP65
IP67
Raccordements Câble axial
Câble radial
Connecteur M12 axial
Connecteur M12 radial
Vitesse de rotation max. 6.000 min-1
Poids 210 g
Électrique
Balayage magnétique
Résolution max. 16 Bit Multitours
Tension d'alimentation 10...30 V DC
15...30 V DC
Interfaces Analog 0...10 V
Analog 0...5 V
Analogique 4...20 mA
Fiable et insensible
  • Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.
  • Le nombre réduit de composants assure l'insensibilité.
  • Indice de protection IP67 et large plage de température de -40°C à +85°C.
  • Grâce à la technologie Energy Harvesting, sans engrenage et sans batterie.
Axé sur l'application
  • Sortie de courant 4 ... 20 mA.
  • Sortie de tension 0 ... 10 V ou 0 ... 5 V
  • Plage de mesure échelonnable.
  • Fonction d'interrupteur de fin de course.
Fiche technique

Sendix M3661 / M3681

PDF ∼ 947,1 KB | 09.2022
DE
EN
US
FR
Instructions d'utilisation

Instructions générales d'utilisation pour les codeurs ATEX 2 / 22

Multilingue: Allemand, Anglais, Français, Italien, Espagnol
PDF ∼ 3,5 MB | 09.2022

Instructions générales d'utilisation des codeurs

Multilingue: Allemand, Anglais, Français
PDF ∼ 2,9 MB | 09.2022

Manuel

Codeurs avec interface analogique

PDF ∼ 946,1 KB | 09.2022
DE
EN
Paramètres de sécurité

Sendix M3661 MTTFd

Multilingue: Allemand, Anglais
PDF ∼ 157,0 KB | 09.2022

Certificat de conformité

Sendix M3661 / M3661R / M3681 / M5861 CE

PDF ∼ 68,5 KB | 09.2022
DE
EN
CAD mécanique / STEP

Sendix M3661

ZIP ∼ 6,7 MB | 09.2022

CAD électronique / ePlan

Sendix M3661 / M3681

ZIP ∼ 8,8 MB | 09.2022

Certificats Produits

ATEX 2/22 - Déclaration du fabricant

Multilingue: Allemand, Anglais
PDF ∼ 150,8 KB | 09.2022

Encoder UL Canada

PDF ∼ 79,9 KB | 09.2022
EN

Encoder UL USA

PDF ∼ 78,2 KB | 09.2022
EN

Sendix M36xx / M58xx - E1

PDF ∼ 153,6 KB | 09.2022
DE

Accessoires

Accouplement à soufflet, Ø 15 mm

Accouplement à soufflet, Ø 15 mm

Les accouplements à soufflet servent à relier le moteur et le codeur à moindre coût. De plus, une correction des erreurs angulaires est effectuée entre l’entraînement et le codeur. Compensation d'erreurs axiales plus importantes.

Accouplement à soufflet (acier inoxydable).
8.0000.1102.XXXX
Fiche technique
Accouplements à soufflet / à disques élastiques
DE EN FR
CAD mécanique / STEP
Accouplements à soufflet / à disques élastiques

Excentriques de fixation

Excentriques de fixation

Pour codeurs à arbre avec bride synchro ø 36 mm

Contenu de la livraison
- 3 excentriques
- 3 vis
8.0010.4200.0000
Fiche technique
Accessoires codeurs à arbre sortant
DE EN FR
CAD mécanique / STEP
8.0010.4200.0000

Câbles et connecteurs

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6021.E211.XXXM

Fiche technique
M12 Jeu de câbles, PUR, prise femelle, V4A, 5 pôles, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin PUR Ø 4,7 mm ± mm
4x0,34 mm2
05.00.6061.6211.XXXX

Fiche technique
M12 Cordset, PUR, prise femelle, 4-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Mâle 4 pin PUR Ø 4,7 mm ± 0,2 mm
4x0,34 mm2
05.00.6061.6311.xxxM

Fiche technique
M12 Cordset, PUR, prise femelle, à angle droit, 4-broches, A-codé, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin

Mâle 4 pin PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6061.6462.XXXM

Fiche technique
M12 Cordset, PUR, femelle, 4-broches, A-codé + mâle
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm2
05.00.6061.D211.XXXM

Fiche technique
M12 Jeu de câbles, PUR, prise femelle, V4A, 4 pôles, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PVC Ø 5,5 mm ± 0,2 mm
5 x 0,25 mm2
05.00.6081.2211.XXXM

Fiche technique
M12 Cordset, PVC, prise femelle, 5-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A211.XXXM

Fiche technique
M12 Cordset, PVC, prise femelle, 5-broches, codage A, extrémité ouverte
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A311.XXXM

Fiche technique
M12 Cordset, PVC, prise femelle, à angle droit, 5-broches, A-codé, extrémité ouverte, CANopen
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Femelle 5 pin

Mâle 5 pin PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A4A2.XXXM

Fiche technique
M12 jeu de câbles, PVC, prise femelle, 5 pôles, codage A
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
CANopen-Lift
SAE J1939
Modbus
Femelle 5 pin

Mâle 5 pin PVC Ø 4,7 mm ± 0,2 mm
3 x 2 x 0,25 mm2
05.00.6091.A5A3.XXXM

Fiche technique
M12 Cordset, PVC, prise femelle, angle droit, 5-broches, A-code, broche, angle droit, CANopen
DE EN FR

M12 Connecteur avec câble ,

M12 Connecteur avec câble ,

Câbles préconfectionnés

CANopen
SAE J1939
Modbus
Femelle 5 pin

Mâle 5 pin Ø 5,6 mm ± 0,2 mm
5 x 0,34 mm2
05.00.60F1.A2A4.0xxM


M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
05.B-8151-0/9

Fiche technique
M12 femelle, 5 pôles
DE EN FR

M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
05.B-8251-0/9

Fiche technique
M12 Connecteur femelle, à angle droit, 5-broches, A-codé
DE EN FR

M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin
05.B8141-0

Fiche technique
Prise femelle M12, 4 pôles, codage A
DE EN FR

M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

Analog ±10 V
IO-Link
Tension d'alimentation
Femelle 4 pin
05.B8241-0

Fiche technique
M12 Connecteur femelle, à angle droit, 4-broches, A-codé
DE EN FR

M12 Connecteur ,

M12 Connecteur ,

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
8.0000.5116.0000

Fiche technique
Prise femelle M12, 5 pôles, codage A
DE EN FR

M12 Connecteur , pour la zone Ex

M12 Connecteur , pour la zone Ex

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
8.0000.5116.0000.Ex

Fiche technique
Connecteur femelle M12, Ex 2/22, 5 broches, codage A
DE EN FR

M12 Connecteur ,  Acier inoxydable V4A

M12 Connecteur , Acier inoxydable V4A

Connecteur confectionnable

CANopen
CANopen-Lift
SAE J1939
Modbus
Tension d'alimentation
Femelle 5 pin
8.0000.5116.0000.V4A

Fiche technique
Connecteur femelle M12, acier inoxydable V4A, 5 pôles, codage A
DE EN FR
